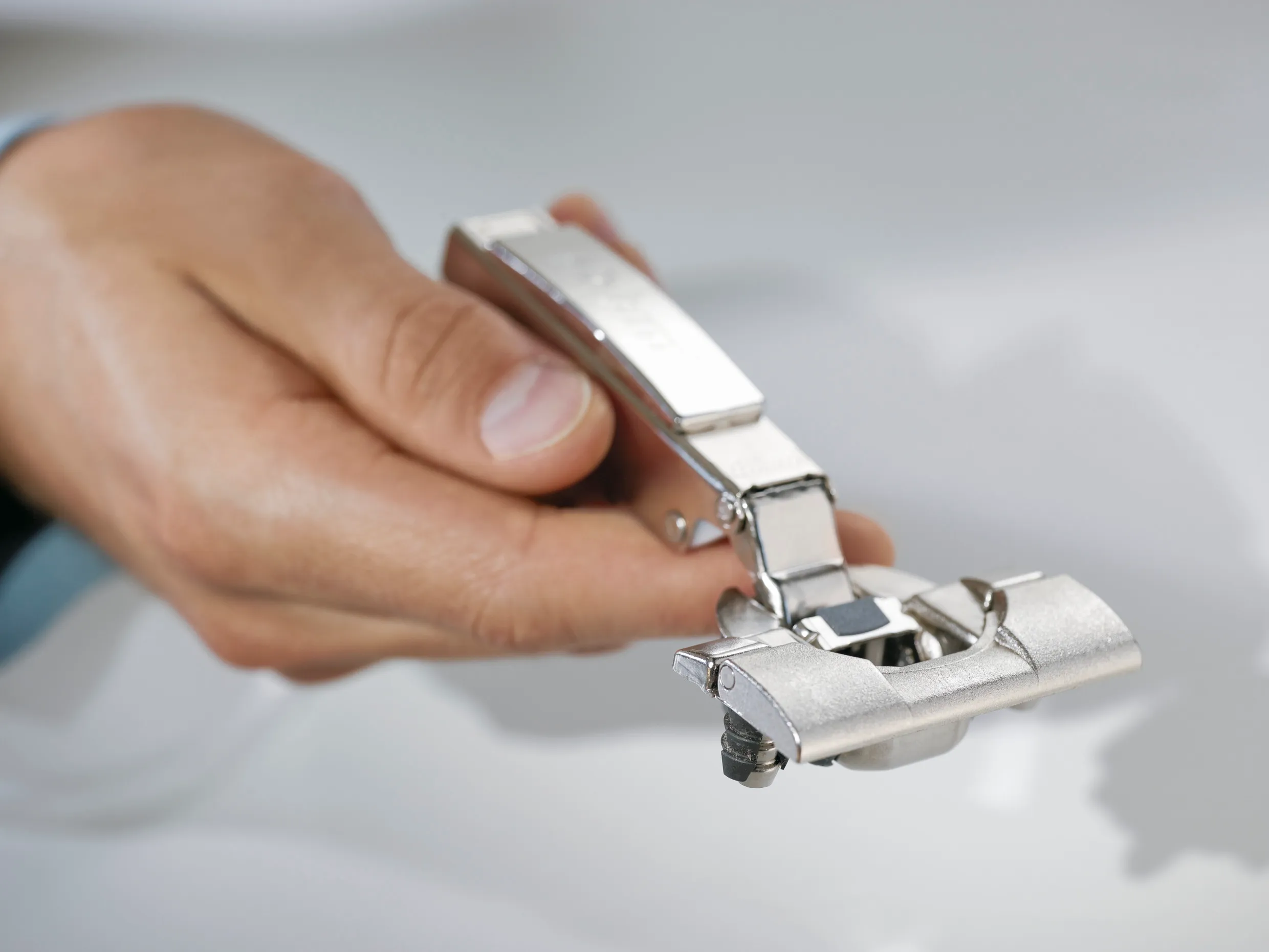

Blum Topfscharnier einbauen: bohren, montieren, einstellen

1. 1

   Anschlagart und Scharnieranzahl festlegen

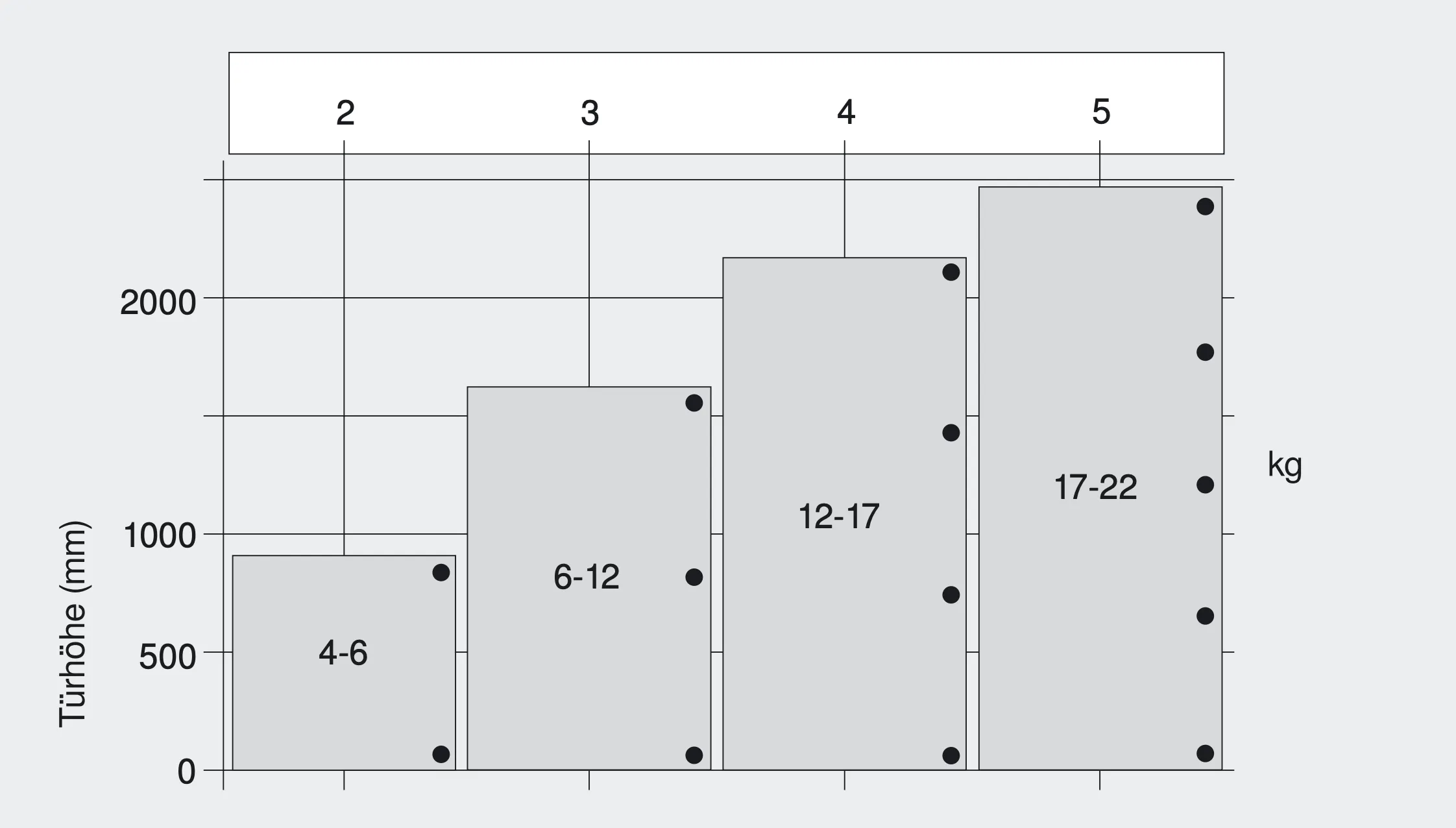

   Prüfen Sie zuerst, wie die Tür zum Korpus liegt: Eckanschlag (Tür deckt die Korpusseite ab), Mittelanschlag (zwei Türen teilen sich eine Seite) oder Innenanschlag (Tür liegt im Korpus). Danach richtet sich das Scharnier. Wie Sie die Anschlagart erkennen, zeigt die FAQ Eck-, Mittel- oder Innenanschlag, wie erkenne ich das?. Die Zahl der Scharniere hängt von Höhe und Gewicht der Tür ab, die Regel dazu steht in der FAQ Wie viele Scharniere braucht meine Möbeltür wirklich?. Wer das Scharnier noch nicht gewählt hat, geht vorher durch den Konfigurator für Blum-Scharniere.



2. 2

   Topfabstand TB festlegen

   Der Topfabstand TB ist der Abstand von der Türkante bis zur Kante der Topfbohrung. Er bestimmt zusammen mit der Montageplatte, wie weit die Tür die Korpusseite überdeckt. Wenn Sie unschlüssig sind: Mit TB 5 mm fahren Sie bei Blum-Topfscharnieren in den meisten Fällen richtig. Wie TB, Distanz und Aufschlag zusammenhängen, klärt die FAQ Wodurch wird der Frontaufschlag (die Auflage) der Tür bestimmt?.

3. 3

   Scharnierachsen auf der Tür anzeichnen

   Legen Sie die Tür mit der Innenseite nach oben auf die Werkbank. Das oberste und das unterste Scharnier sitzen so weit außen wie möglich, weitere Scharniere verteilen Sie gleichmäßig dazwischen. Ziehen Sie für jedes Scharnier mit dem Anschlagwinkel eine Achse quer über die Tür. Die Bohrmitte liegt auf dieser Achse bei TB plus 17,5 mm von der Türkante, bei TB 5 mm also bei 22,5 mm. Der Rechenweg steht im Glossar unter Bohrabstand TB.

4. 4

   Topfbohrung 35 mm setzen

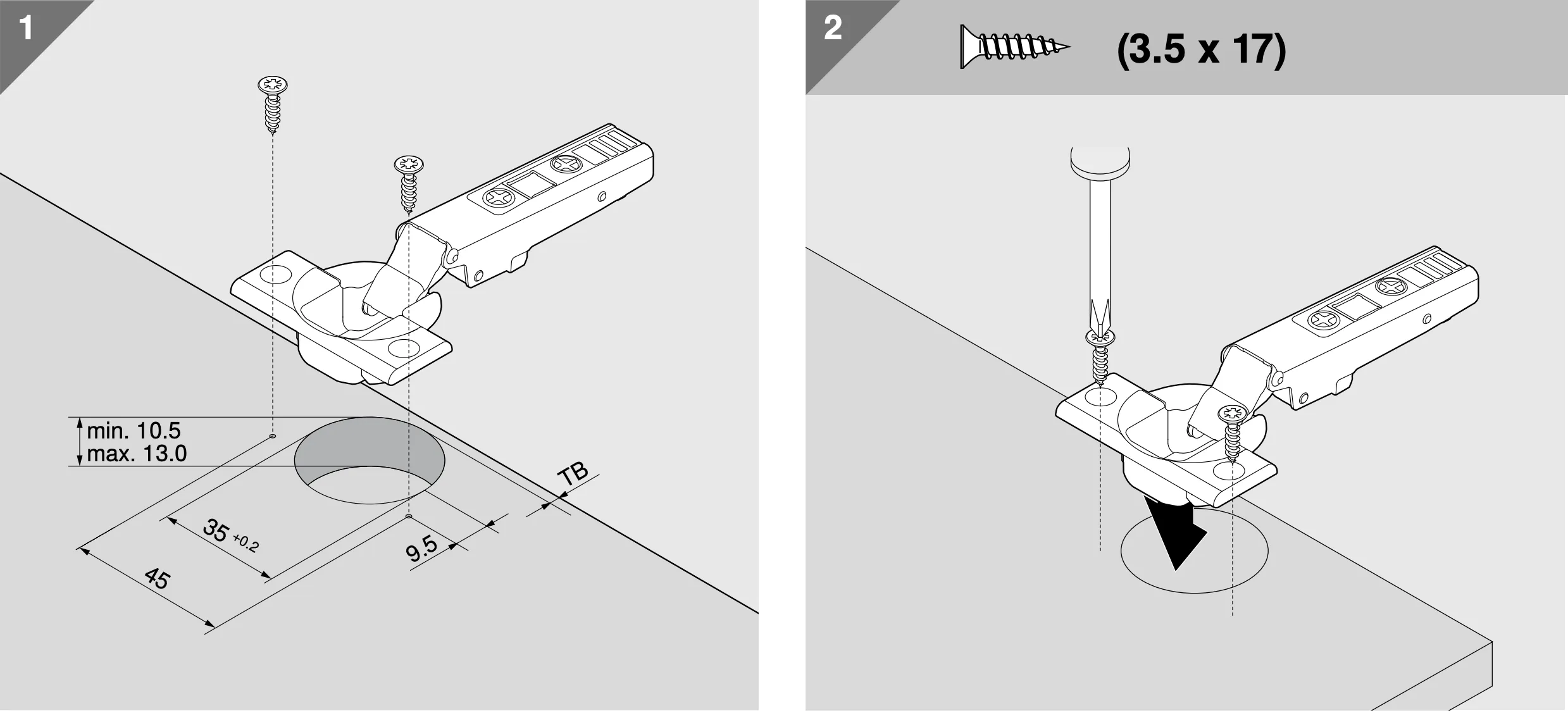

   Spannen Sie den Forstnerbohrer 35 mm ein und stellen Sie die Bohrtiefe auf 13 mm. Bei einer Tür unter 16 mm Stärke auf 11 mm zurückgehen, sonst droht der Durchbruch. Setzen Sie die Zentrierspitze genau auf die markierte Bohrmitte und bohren Sie mit gleichmäßigem Druck. Mit einer Bohrlehre entfallen Anriss und Tiefeneinstellung weitgehend, die Maße dazu beschreibt der Magazin-Beitrag Blum ECODRILL: was die überarbeitete Bohrlehre kann. Alle sechs Maße des Bohrbilds erklärt das Glossar unter Bohrbild Scharnier.



5. 5

   Befestigungsbohrungen für den Topf setzen

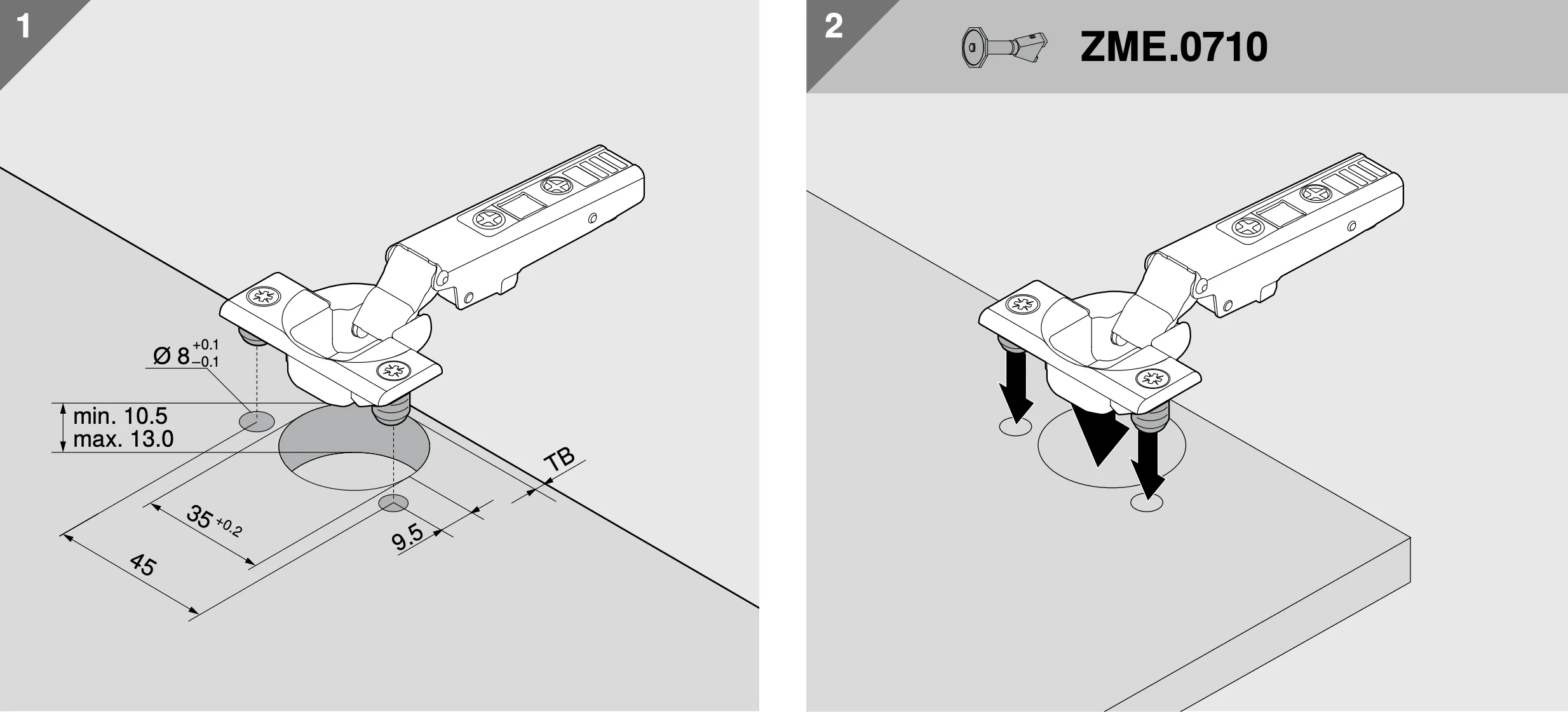

   Die beiden Befestigungsbohrungen liegen bei Blum 45 mm auseinander und 9,5 mm neben der Topfmitte, auf der Achse aus Schritt 3. Für INSERTA und zum Einpressen bohren Sie 8 mm, zum Anschrauben 2,5 mm vor. Welche Befestigung Ihr Scharnier hat, zeigt die FAQ Schraube, INSERTA oder Einpressen, was habe ich?. Mit ECODRILL entstehen alle drei Bohrungen in einem Arbeitsgang.



6. 6

   Scharnier in der Tür befestigen

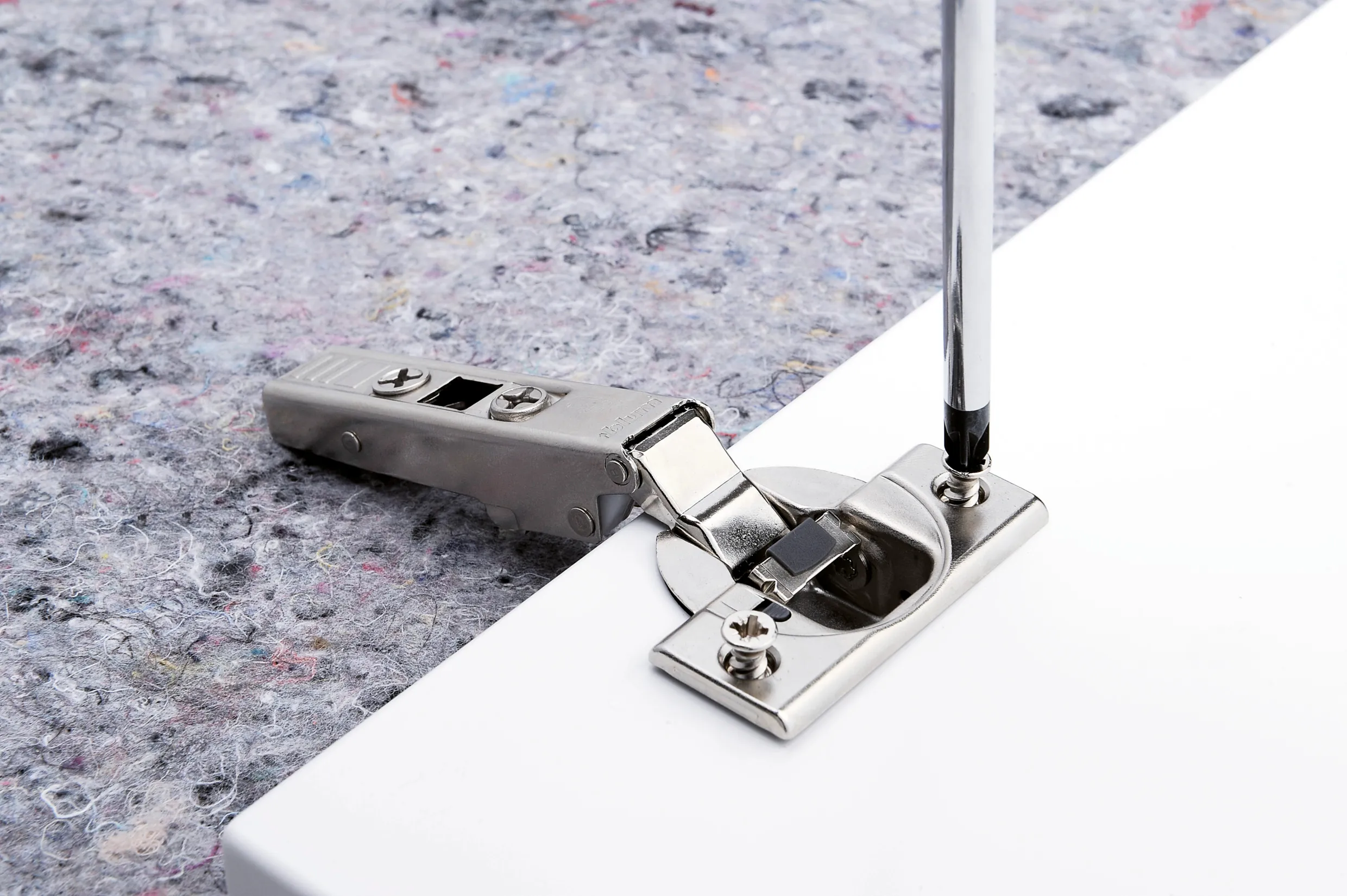

   Setzen Sie den Topf in die Bohrung, der Scharnierarm zeigt zur Türkante. Richten Sie das Scharnier mit dem Winkel rechtwinklig zur Kante aus, sonst hängt die Tür später schief. Anschrauben mit 3,5 x 15 mm oder 3,5 x 17 mm, Einpressen mit Zwinge oder Presse, INSERTA-Töpfe einfach eindrücken und den Hebel umlegen. Wie INSERTA im Detail arbeitet, steht in der FAQ Was ist INSERTA und wie funktioniert es?.



7. 7

   Montageplatten am Korpus anreißen

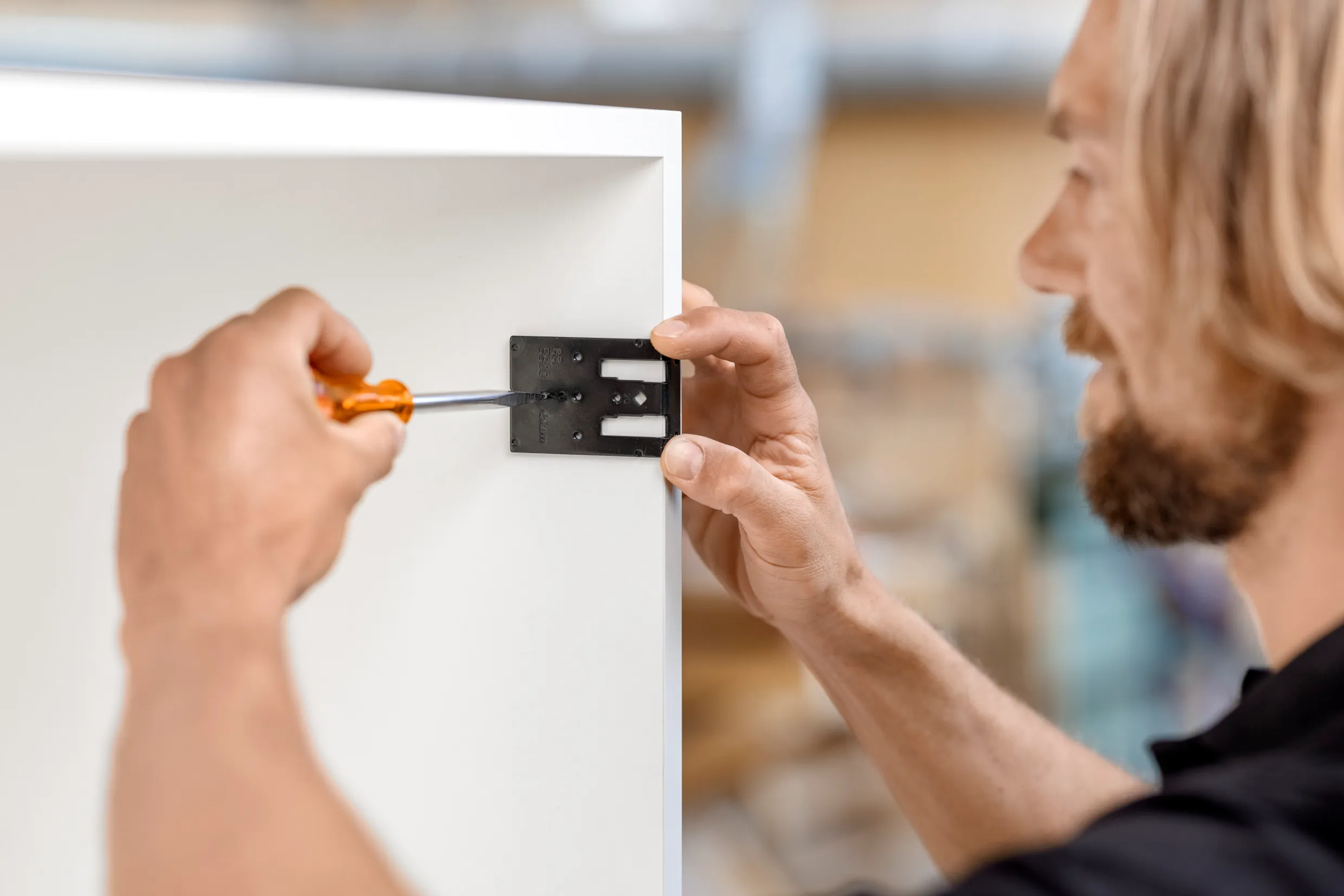

   Übertragen Sie die Scharnierachsen von der Tür auf die Korpusseite. Mit einer Bohrschablone, die an der Korpusvorderkante anliegt, körnen Sie die Bohrpunkte direkt an. Die Montageplatte sitzt im Bohrbild 37/32: Die Befestigungsbohrungen liegen 37 mm von der Korpusvorderkante entfernt und 32 mm auseinander. Was die Zahlen bedeuten und wie die Distanz der Platte den Aufschlag verändert, erklärt die FAQ Was bedeutet 37/32 bei der Montageplatte?. Den Überblick über alle Plattenvarianten gibt der Ratgeber Blum-Montageplatten: Bohrbild, Distanz, Befestigung.



8. 8

   Montageplatten befestigen

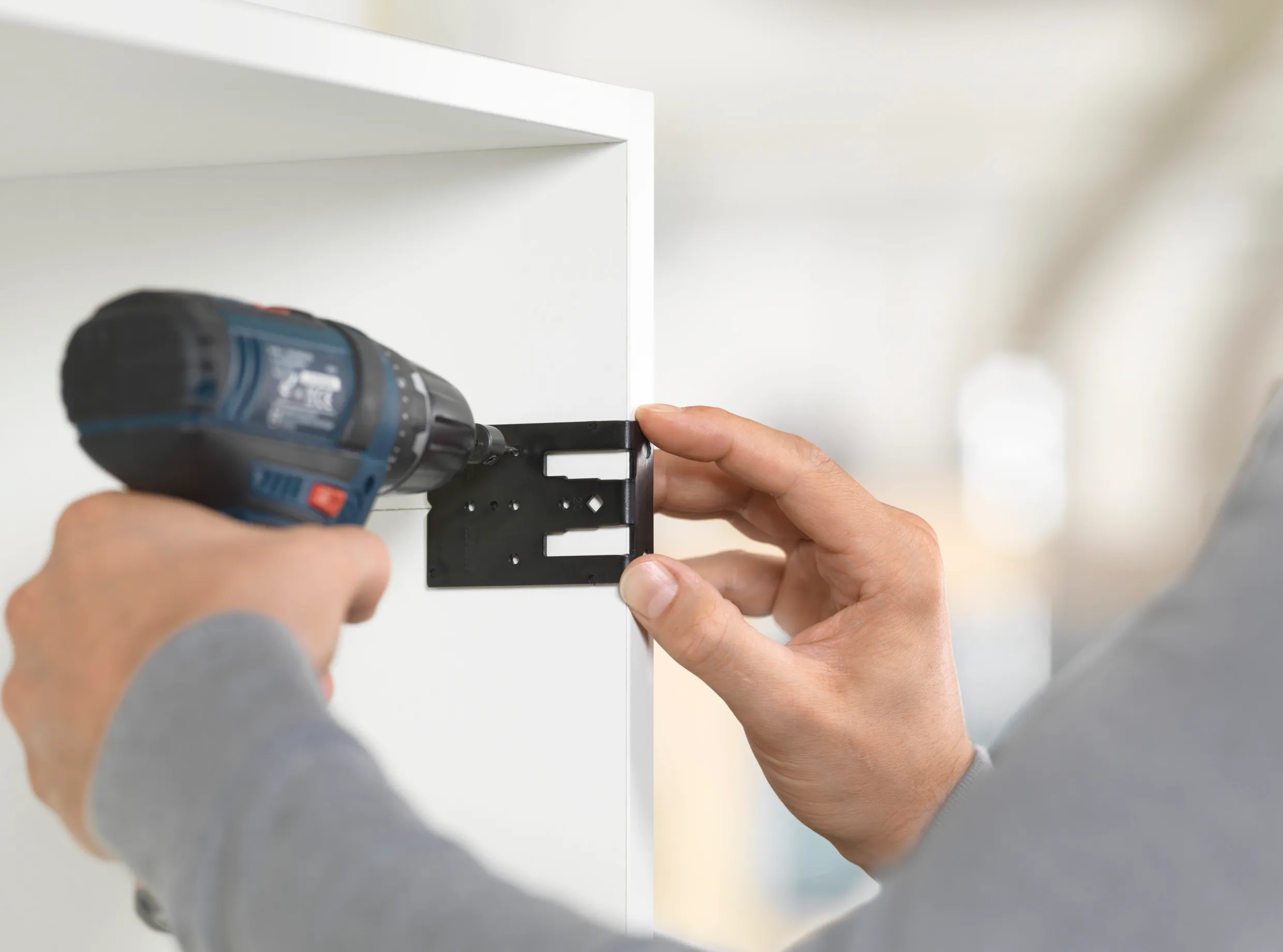

   Bohren Sie die angekörnten Punkte mit 2,5 mm vor, dann schrauben Sie die Platte auf oder pressen sie ein, je nach Ausführung. Achten Sie darauf, dass alle Platten einer Tür auf gleicher Distanz sitzen, sonst läuft die Fuge auseinander. Ob eine gerade oder eine Kreuz-Montageplatte passt, klärt die FAQ Kreuz- oder gerade Montageplatte, was brauche ich?. Bei der Wahl zwischen Exzenter und Langloch hilft die FAQ Exzenter oder Langloch zur Höhenverstellung?.



9. 9

   Tür einhängen und aufclipsen

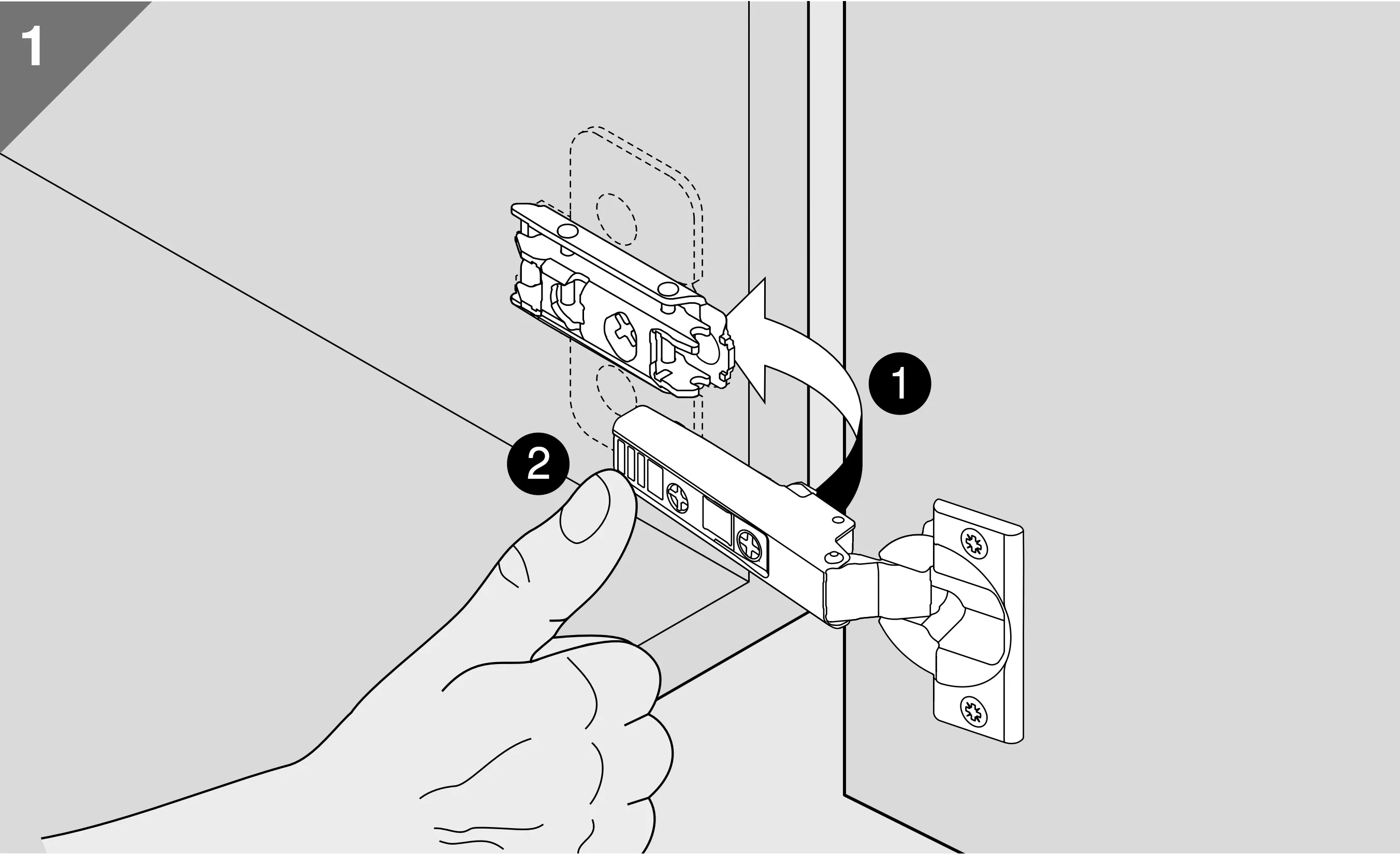

   Halten Sie die Tür geöffnet vor den Korpus und setzen Sie den Scharnierarm zuerst mit der vorderen Nase auf die Montageplatte. Dann den Arm hinten herunterdrücken, bis er hörbar einrastet. Beginnen Sie mit dem obersten Scharnier, dann folgen die weiteren. Zum Aushängen drücken Sie den Hebel am hinteren Ende des Arms. Welche Arm- und Federvarianten es gibt, steht im Ratgeber Blum-Scharniere auswählen.



10. 10

    Höhe einstellen

    Prüfen Sie zuerst die Höhe: Die Tür soll oben und unten gleich weit zur Nachbartür oder zur Korpuskante stehen. Die Höhenverstellung sitzt an der Montageplatte, je nach Ausführung als Exzenter oder als Langloch mit gelösten Schrauben. Verstellen Sie immer alle Scharniere einer Tür um denselben Betrag. Schritt für Schritt in der FAQ Wie stelle ich ein Blum-Scharnier in der Höhe ein?.

11. 11

    Seite einstellen

    Die Seitenverstellung ist die vordere Schraube am Scharnierarm. Sie verschiebt die Tür nach links oder rechts und gleicht so den Aufschlag an. Bei Doppeltüren zuerst die Fuge in der Mitte gleichmäßig einstellen, dann die Außenkanten. Details in der FAQ Wie stelle ich ein Blum-Scharnier zur Seite ein?.

12. 12

    Tiefe einstellen

    Die Tiefenverstellung ist die hintere Schraube am Scharnierarm. Sie holt die Tür an den Korpus heran oder schiebt sie ab, bis die Front bündig mit den Nachbarfronten läuft. Wie es genau geht, zeigt die FAQ Wie stelle ich ein Blum-Scharnier in der Tiefe ein?.

13. 13

    Fuge prüfen und Endkontrolle

    Schließen Sie die Tür mehrmals und sehen Sie sich die Fuge rundum an: gleichmäßig breit, keine Kante schleift, die Tür bleibt in jeder Stellung ohne Zufallen stehen. Ist die Fuge oben und unten verschieden breit, greift die Seitenverstellung; steht die Tür vor oder hinter der Nachbarfront, die Tiefe; ist sie insgesamt zu hoch oder zu tief, die Höhe. Schließt die Tür hart, prüfen Sie die Dämpfung nach der FAQ Wie funktioniert BLUMOTION am Scharnier?. Ziehen Sie zum Schluss alle Schrauben an den Montageplatten nach.
