Was bedeutet 37/32 bei der Montageplatte?

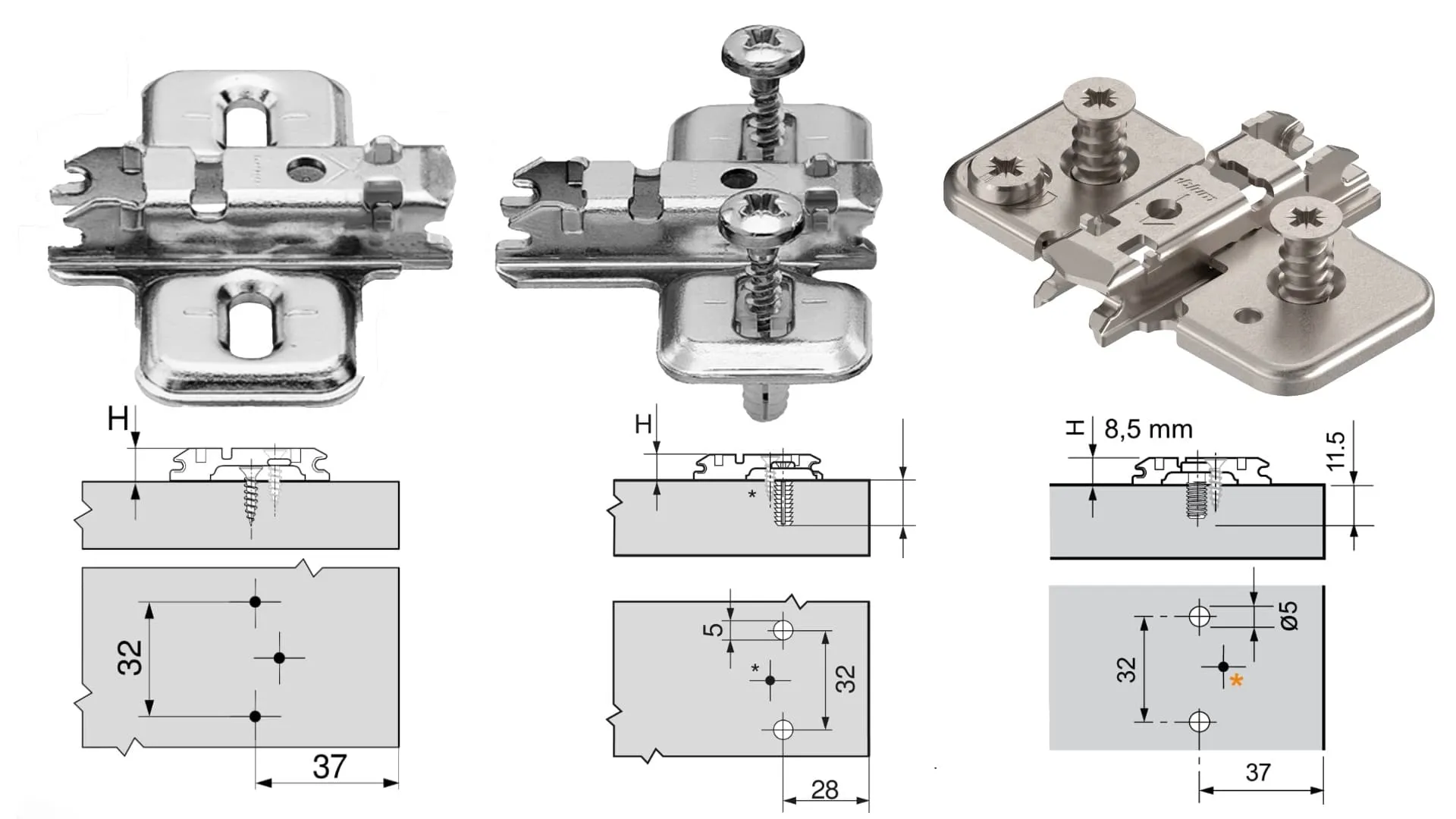

Das Montageplatten-BohrbildGlossarDas Bohrbild einer Montageplatte, angegeben als zwei Zahlen wie 37/32. Die erste Zahl ist der Abstand der Befestigungsloch-Reihe von der Korpusvorderkante, die zweite der Abstand der beiden Bohrungen zueinander. 37/32 ist das wichtigste Maß an der Korpusseite. Die 37 mm sagen, wie weit die Befestigungsloch-Reihe von der Korpusvorderkante entfernt sitzt. Die 32 mm sind der Abstand der beiden Bohrungen zueinander, also das übliche 32-mm-Systemraster. Die beiden Löcher liegen senkrecht übereinander.

Über die Position dieser Reihe ergibt sich die Scharnierhöhe, die Scharniermitte liegt etwa mittig zwischen den zwei Punkten. Neben 37/32 gibt es 20/32 bei der geraden Platte und 28/32 als Sonderfall. Welche Kombination zu Ihrer Tür passt, klärt der Blum-Scharnier-Finder.
