BLUMOTION für Türen ist Blums Produktfamilie für die nachträgliche Schließdämpfung an Möbeltüren mit ungedämpften Topfscharnieren. Sie umfasst das Aufsteckteil 973A für den Scharnierarm sowie die drei Korpusdämpfer 971A, 970A und 970, die am Schrank montiert werden. Alle vier bremsen die Tür auf den letzten Zentimetern ab, damit sie leise und ohne Schlag ins Schloss läuft, und alle vier passen sich Türgröße, Türgewicht und Schließgeschwindigkeit selbst an.
Der Ratgeber zeigt, welche Ausführung zu welchem Scharnier und welcher Einbausituation gehört, wie Sie das vorhandene Scharnier in drei Schritten prüfen und was zu tun ist, wenn das Aufsteckteil nicht passt. Er behandelt die Nachrüstung, nicht den Tausch gegen CLIP top BLUMOTION Scharniere mit integrierter Dämpfung. Wann dieser Tausch die bessere Wahl ist, steht am Ende.
Übersicht der Varianten#
| Variante | Blum-Nr. | Montage | Passt zu | LignoShop |
|---|---|---|---|---|
| 973A Aufsteckteil, gerader Arm | 973A0500.01 | auf den Scharnierarm klipsen | CLIP top und CLIP, Eckanschlag | 88297963 |
| 973A Aufsteckteil, 9,5 mm gekröpft | 973A0600 | auf den Scharnierarm klipsen | CLIP top und CLIP, Mittelanschlag | 87977883 |
| 973A Aufsteckteil, 18 mm gekröpft | 973A0700 | auf den Scharnierarm klipsen | CLIP top und CLIP, Innenanschlag | 70779640 |
| 973A Aufsteckteil, Weitwinkel | 973A6000 | auf den Scharnierarm klipsen | CLIP top 170°, Eck- und Mittelanschlag | 973600000 |
| 971A mit Kreuzadapterplatte | 971A0500 (25 mm), 971A2500 (33 mm) | scharnierseitig anschrauben | alle Scharniere mit geradem Arm | 87934773, 87934853 |
| 970A Einbohrdämpfer | 970A1002 | scharnierseitig einbohren oder Adapterplatte | Eck- und Mittelanschlag, nicht Innenanschlag | 88312919 |
| 970 Einbohrdämpfer | 970.1002 | griffseitig einbohren oder Adapterplatte | jede Anschlagart | 85914160 |
Die Artikelnummern der Adapterplatten für 970 und 970A stehen weiter unten im Abschnitt Adapterplatten.
Was die vier Varianten unterscheidet#
Der grundlegende Unterschied liegt im Befestigungsort. Das 973A sitzt am Scharnier, die drei anderen sitzen am Korpus.
Das Aufsteckteil BLUMOTION 973A wird auf den Scharnierarm geklipst und hält sich in dessen Ausnehmung fest. Es braucht weder Bohrung noch Schraube und lässt sich in wenigen Sekunden anbringen. Dafür ist es an die Geometrie bestimmter Blum-Scharniere gebunden: Der Arm muss eine eckige Ausnehmung haben, der Topf 35 mm messen, und die Kröpfung des Arms bestimmt die Ausführung. An Scharnieren anderer Hersteller hält es nicht, und auch bei einzelnen alten Blum-Generationen fehlt die passende Ausnehmung.

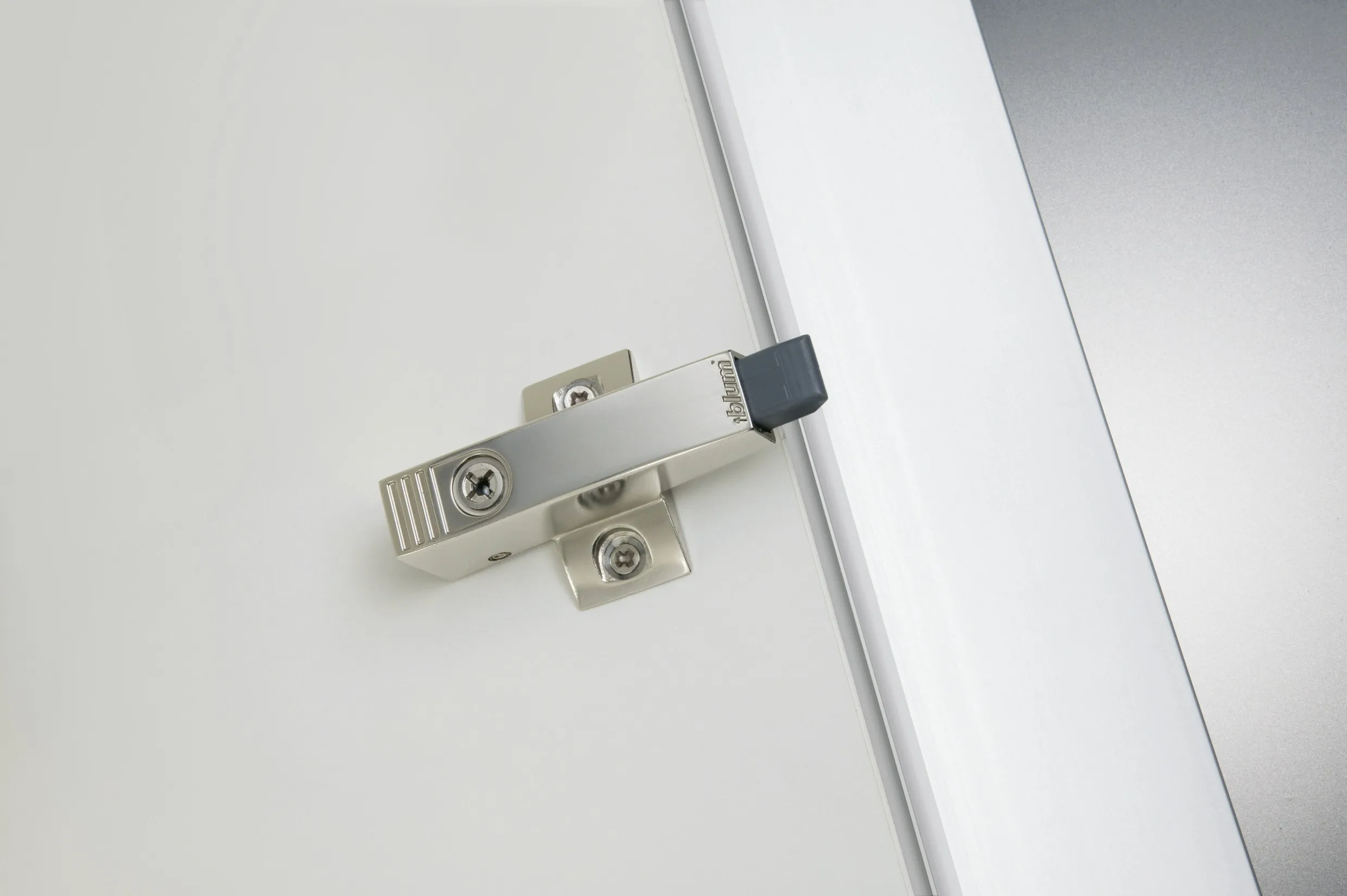

Der BLUMOTION 971A ist ein Dämpfer, der fertig auf einer Kreuzadapterplatte aus Zink sitzt. Sie schrauben ihn scharnierseitig an den Korpus, die Position gibt die Blum-Montageanleitung vor. Weil er den Arm nicht berührt, sondern die Tür abfängt, funktioniert er mit allen Scharnieren mit geradem Arm, also beim Eckanschlag. Blum bietet ihn in zwei Bauhöhen an: 25 mm für die üblichen Fälle und 33 mm, wenn die Tür weiter vom Korpus absteht. Eine Einstellschraube regelt die Dämpfwirkung.
Der BLUMOTION 970A ist der klassische Einbohrdämpfer für die Scharnierseite. Er sitzt im Oberboden des Korpus und wird über den Bohrabstand positioniert, den die Blum-Montageanleitung vorgibt. Alternativ montieren Sie ihn auf einer Adapterplatte. Blum nennt ihn für Eck- und Mittelanschlag, nicht für innenliegende Türen, weil dort der Platz im Oberboden fehlt. Reicht die Dämpfung bei großen Türen nicht, empfiehlt Blum einen zweiten 970A im Unterboden.
Der BLUMOTION 970 ist derselbe Dämpfertyp für die Griffseite. Er wird in die Korpusvorderkante eingebohrt, 10 mm im Durchmesser und mindestens 50 mm tief, oder auf einer Adapterplatte angeschraubt. Da er nur die Tür berührt und mit dem Scharnier nichts zu tun hat, ist er die flexibelste Lösung: Er passt zu jeder Anschlagart und arbeitet in der Praxis auch mit Scharnieren anderer Hersteller, mit der Einschränkung, dass Blum die Funktion nur mit eigenen Scharnieren prüft. Der 970 hat eine Überlastsicherung, die den Dämpfer schützt, wenn eine Tür zugeworfen wird.
Das vorhandene Scharnier in drei Schritten prüfen#
Bevor Sie bestellen, prüfen Sie das Scharnier an der eingebauten Tür. Alle drei Merkmale sehen Sie ohne Werkzeug, die Tür bleibt hängen.
Erster Schritt: Ist es ein Blum-Scharnier? Bei CLIP, CLIP top und CLIP top BLUMOTION ist der Schriftzug Blum auf dem Scharnierarm eingeprägt, beim älteren MODUL-Scharnier im Grund des Scharniertopfes. Fehlt der Schriftzug, ist es kein Blum-Scharnier, auch wenn die Form gleich aussieht. Viele Topfscharniere verschiedener Hersteller ähneln sich stark. Ohne Blum-Logo scheidet das 973A aus, die Korpusdämpfer bleiben möglich.
Zweiter Schritt: Welche Form hat die Ausnehmung in der Mitte des Scharnierarms? Das 973A rastet nur in eine eckige oder rechteckige Öffnung ein. Bei einer ovalen oder runden Öffnung lässt es sich nicht befestigen. Diese Prüfung ist der häufigste Grund, warum das Aufsteckteil bei alten Küchen nicht passt: Ein Kunde meldet im Shop, dass es an Blum-Scharnieren aus dem Jahr 1997 nicht hält. Die Öffnung mit einer Feile nachzuarbeiten, wie es vereinzelt in Bewertungen steht, raten wir ab. Der Arm verliert Material, und Blum sieht diese Montage nicht vor.
Dritter Schritt: Welchen Durchmesser hat der Topf in der Tür? Es gibt nur zwei Größen, 35 mm und 26 mm, der Zollstock reicht. Bei 35 mm passt das 973A, bei 26 mm handelt es sich um ein Minischarnier, für das Blum kein Aufsteckteil vorsieht. Dort kommt der 971A oder der 970A zum Einsatz.
Sind alle drei Prüfungen bestanden, fehlt nur noch die Kröpfung des Arms für die richtige 973A-Ausführung.
Welches 973A für welche Anschlagart#
Die Anschlagart Ihrer Tür legt die Kröpfung des Scharnierarms fest, und die Kröpfung legt das Aufsteckteil fest. Beim Eckanschlag liegt die Tür außen auf der Seitenwand auf, der Arm ist gerade: 973A0500.01. Beim Mittelanschlag teilen sich zwei Türen eine Mittelwand, der Arm ist 9,5 mm gekröpft: 973A0600. Beim Innenanschlag sitzt die Tür zwischen den Seitenwänden, der Arm ist 18 mm gekröpft: 973A0700. Wie Sie die Anschlagart am Möbel und die Kröpfung am ausgebauten Scharnier erkennen, zeigt die FAQ Eck-, Mittel- oder Innenanschlag erkennen mit Messwerten.
Für die 170-Grad-Weitwinkelscharniere von CLIP top nehmen Sie das BLUMOTION 973A6000, es passt bei Eck- und Mittelanschlag. Für die 155-Grad-0-Einsprung-Scharniere gab es früher das 973A7000. Blum stellt es nicht mehr her, im Shop ist es ausverkauft. Wer eine solche Tür dämpfen will, tauscht das Scharnier gegen ein CLIP top BLUMOTION mit integrierter Dämpfung. Bei 125-Grad-Scharnieren, Profiltür- und Alurahmenscharnieren gilt die Zuordnung nach Anschlagart nicht ungeprüft, hier entscheidet die genaue Scharnierausführung. Für Alurahmen führt der Shop ein eigenes Alurahmenscharnier für BLUMOTION 973A.
Adapterplatten für 970 und 970A#

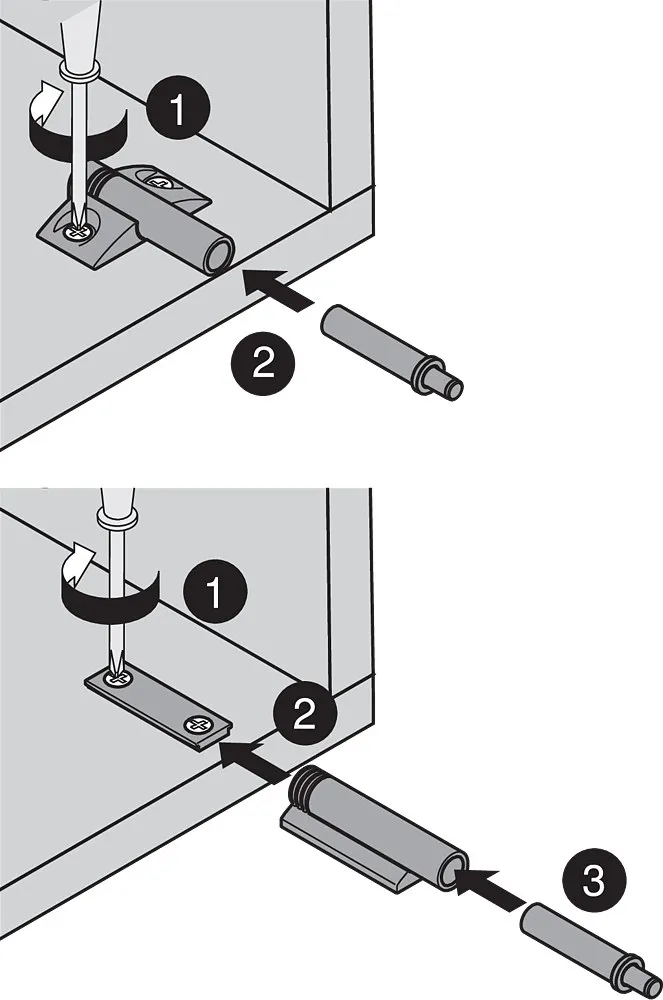

Wer nicht in den Korpus bohren will oder kann, schraubt oder steckt den Dämpfer auf eine Adapterplatte. Blum bietet drei Lochbilder an, jeweils aus Kunststoff oder aus Zink vernickelt. Der Dämpfer ist nie dabei, er wird immer zusätzlich bestellt.
| Adapterplatte | Lochbild | Kunststoff | Zink vernickelt | Befestigung |
|---|---|---|---|---|
| gerade | 20/32 | 970.1201 (85915393) | 970.5201 (84299413) | Spanplattenschrauben 3,5 oder 4 mm |
| Kreuz | 37/32 | 970.15E1 (85914243) | 970.55E1 (84296313) | vormontierte EXPANDO-Dübel in 5-mm-Systembohrungen |
| Kreuz | 9,5/32 | 970.1701 (85915483) | 970.5701 (84296823) | Spanplattenschrauben 3,5 oder 4 mm |
Die wichtigste Platte für Bestandsmöbel ist die Kreuzadapterplatte 37/32 mit EXPANDO. Die meisten Korpusseiten sind mit einer Systemlochreihe gebohrt: 5-mm-Löcher im Abstand von 32 mm, die vordere Reihe 37 mm hinter der Vorderkante. In zwei dieser Löcher drücken Sie die Platte einfach hinein, die Spreizdübel halten sie ohne Schraube. Details dazu in der FAQ Welche Adapterplatte für den Türdämpfer in der 32-mm-Lochreihe?.
Ohne Lochreihe schrauben Sie die gerade Platte 20/32 oder die Kreuzplatte 9,5/32 an. Die 9,5/32 sitzt näher an der Vorderkante und ist für Fälle gedacht, in denen die 37-mm-Position nicht erreichbar ist. Beide Platten nehmen sowohl den 970 als auch den 970A auf. Alle Varianten finden Sie gesammelt auf der Shop-Seite Adapterplatten für BLUMOTION Türdämpfer.
Einsatzgebiete und Entscheidungshilfe#
Typischer Fall ist die Küche aus den 2000er-Jahren mit CLIP top Scharnieren ohne Dämpfung. Hier passt in den meisten Fällen das 973A, und die Nachrüstung ist in einer Viertelstunde für alle Türen erledigt. Ebenso profitieren Schlafzimmerschränke, Garderoben, Badmöbel und Büromöbel, sofern Blum-Scharniere mit eckiger Ausnehmung verbaut sind.
Passt das 973A nicht, entscheidet die Türsituation. Beim Eckanschlag ist der 971A die einfachste Lösung am Korpus: zwei Schrauben, keine Bohrung, einstellbar. Beim Mittelanschlag kommt der 970A im Oberboden oder der 970 an der Griffseite in Frage. Beim Innenanschlag bleibt der 970 an der Griffseite, weil der 970A dort nicht vorgesehen ist und der 971A einen geraden Arm braucht.
Bei Scharnieren anderer Hersteller scheidet das 973A aus. Der 970 an der Griffseite und die Adapterplatten arbeiten ohne Verbindung zum Scharnier und funktionieren in der Praxis unabhängig vom Hersteller. Blum hat die Kombination aber nicht geprüft. Rüsten Sie deshalb erst eine Tür aus und prüfen Sie, ob sie mit dem Dämpfer vollständig schließt. Bei einem Scharnier mit schwacher Feder kann die Tür sonst am Dämpfer stehen bleiben. Mehr dazu in der FAQ Türdämpfer an Scharnieren anderer Hersteller.
Nicht geeignet ist BLUMOTION für Türen, wenn die Tür grifflos mit TIP-ON für Türen geöffnet wird. Dämpfer und TIP-ON arbeiten gegeneinander: Die Dämpfung bremst die Tür, bevor der TIP-ON-Auslöser erreicht ist. Für grifflose Türen mit Dämpfung braucht es ein anderes Konzept, siehe Ratgeber TIP-ON für Türen.
Wie viele Dämpfer pro Tür#
Ein Dämpfer pro Tür reicht bei den üblichen Küchen- und Schranktüren. Beim 973A bekommt zunächst ein Scharnier das Aufsteckteil. Reicht die Wirkung bei einer großen oder schweren Tür nicht, setzen Sie ein zweites Aufsteckteil auf das andere Scharnier. Bei den Einbohrdämpfern empfiehlt Blum den zweiten 970A im Unterboden, wenn die Dämpfwirkung nicht ausreicht. Umgekehrt gilt: Sehr kleine, leichte Türen können mit Dämpfung zu langsam ins Schloss laufen. Beim 971A regeln Sie das an der Einstellschraube, beim 973A hilft es, das Aufsteckteil vom oberen auf das untere Scharnier zu setzen und den Unterschied zu prüfen.
Einbauhinweise#
Das 973A wird bei geöffneter Tür auf den Scharnierarm gesetzt und mit leichtem Druck eingerastet, das Aufsteckteil greift dabei in die eckige Ausnehmung. Kunden im Shop beschreiben den Vorgang mit "nur aufklipsen und fertig". Zum Entfernen lösen Sie es ohne Werkzeug wieder vom Arm.
Der 971A wird mit zwei Spanplattenschrauben 3,5 oder 4 mm an die Korpusseite geschraubt, die Position entnehmen Sie der Blum-Montageanleitung, die dem Artikel beiliegt. Nach der Montage stellen Sie die Dämpfwirkung an der Einstellschraube so ein, dass die Tür sicher schließt.
Für 970 und 970A zum Einbohren brauchen Sie eine exakt rechtwinklige 10-mm-Bohrung. Aus der Hand gebohrt wird sie fast immer schräg, und der Dämpfer sitzt dann schief in der Vorderkante. Nehmen Sie dafür die BLUMOTION Türbohrlehre 65.5010, sie führt den Bohrer in der Korpuskante und setzt die Position.

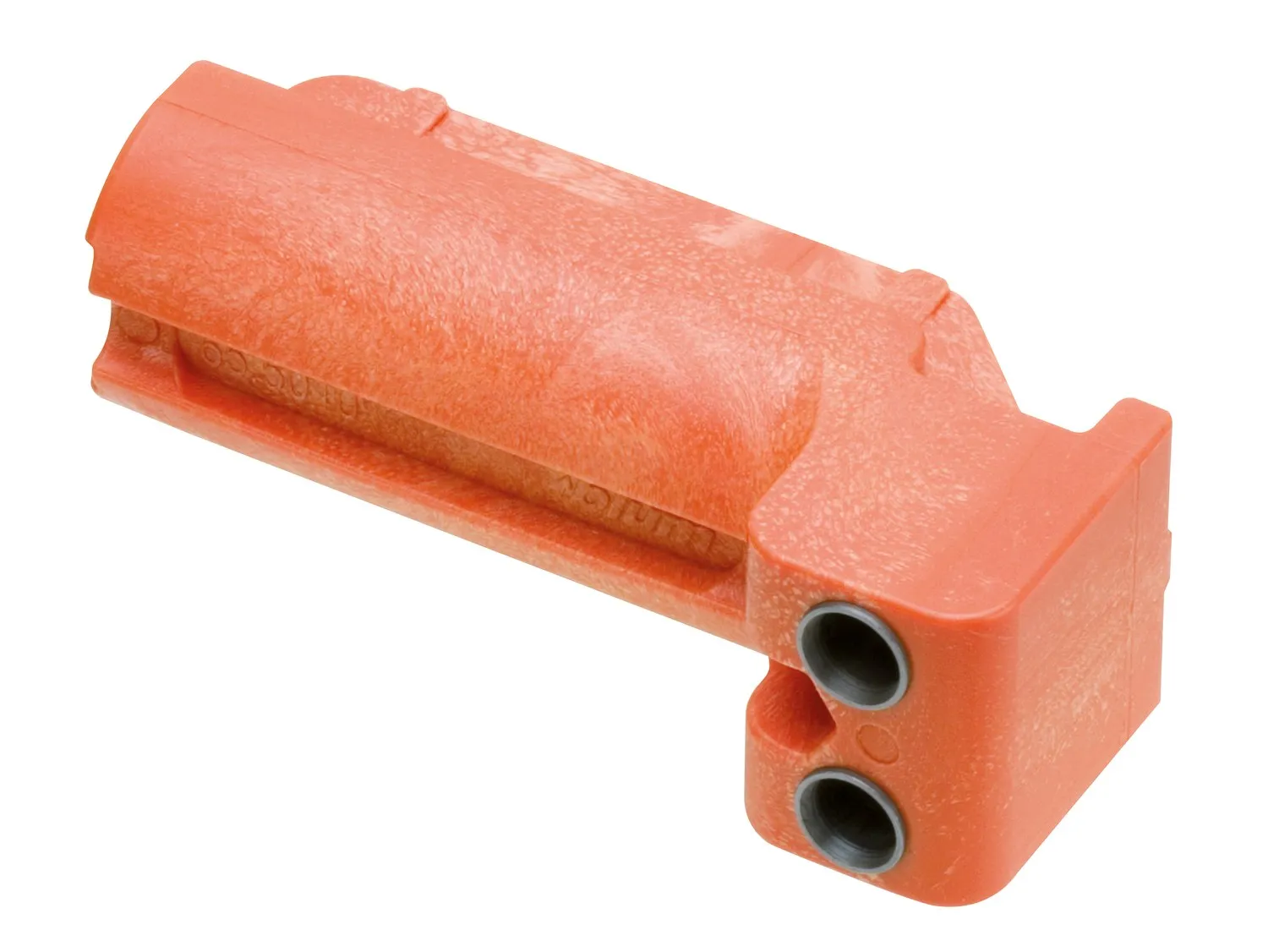

Die Türbohrlehre 65.5010 legt sich über die Korpuskante und führt den 10-mm-Bohrer rechtwinklig. Beim 970 sitzt der Dämpfer griffseitig mittig oder oben in der Vorderkante, beim 970A scharnierseitig im Oberboden nach dem Bohrabstand aus der Montageanleitung. Mit Adapterplatte entfällt das Bohren, dann zählt nur die Position der Platte.
Nach dem Einbau prüfen Sie jede Tür einzeln: Aus leichtem Schwung losgelassen muss sie leise und vollständig schließen. Bleibt sie am Dämpfer stehen, ist die Dämpfung zu stark oder die Feder des Scharniers zu schwach. Schlägt sie trotz Dämpfer an, sitzt der Dämpfer zu weit hinten oder die Tür ist für einen Dämpfer zu schwer.
Nachrüsten oder Scharnier tauschen#
Die Nachrüstung lohnt sich, wenn die Scharniere intakt sind und das 973A passt. Bei alten Scharnieren mit gebrochener Feder, bei Blum-Generationen ohne eckige Ausnehmung, bei 155-Grad-Scharnieren und überall dort, wo ohnehin ein Scharnier ersetzt werden muss, ist der Tausch gegen ein CLIP top BLUMOTION Scharnier die sauberere Lösung. Die Dämpfung sitzt dann im Topf, die vorhandenen CLIP-Montageplatten bleiben am Korpus, und die Dämpfung lässt sich bei Bedarf abschalten. Welches Scharnier zu Ihrer Tür passt, klärt der Ratgeber Blum-Scharniere auswählen und der Blum-Scharnier-Finder.
