Eck-, Mittel- oder Innenanschlag, wie erkenne ich das?
Schauen Sie, wie die Tür am Korpus sitzt. Liegt sie außen auf der Seitenwand auf, ist es Eckanschlag. Teilen sich zwei Türen eine mittlere Wand, ist es Mittelanschlag. Sitzt die Tür einliegend zwischen den Seitenwänden, ist es Innenanschlag. Die Anschlagart bestimmt die Kröpfung des Scharnierarms. Messprobe am ausgebauten Scharnier: flach auf den Tisch legen und den höchsten Punkt am Arm messen, etwa 15 mm heißt Eckanschlag, 26 mm Mittelanschlag, 34 mm Innenanschlag.
Die Anschlagart entscheidet über den Scharnierarm: ein gerader Arm beim Eckanschlag, ein gekröpfter beim MittelanschlagGlossarBeschreibt, wie eine Tür am Korpus sitzt. Drei Fälle: Eckanschlag (Tür liegt außen auf, voll vorliegend), Mittelanschlag (zwei Türen teilen eine Mittelwand, halb vorliegend), Innenanschlag (Tür liegt einliegend zwischen den Seiten). Sie bestimmt die nötige Kröpfung., ein stark gekröpfter beim Innenanschlag. Die KröpfungGlossarDie Biegung im Scharnierarm. Sie entscheidet über die Türposition: gerader Arm für aufliegende Türen, gekröpft für halb aufliegende, stark gekröpft für einliegende Türen. ist die Biegung im Arm. Deshalb passt ein Eckanschlag-Scharnier nicht an eine einliegende Tür, auch wenn der Topf gleich aussieht.
Die Kröpfung des Arms folgt der Anschlagart: gerade beim Eckanschlag, gekröpft beim Mittelanschlag, stark gekröpft beim Innenanschlag.
Am ausgebauten Scharnier hilft die Messprobe: Legen Sie das Scharnier flach auf den Tisch, ohne etwas herunterzudrücken, und messen Sie den höchsten Punkt am ScharnierarmGlossarDer Arm eines Topfscharniers, der vom Topf in der Tür zur Montageplatte am Korpus reicht. Seine Kröpfung bestimmt, ob die Tür außen aufliegt, halb aufliegt oder einliegend sitzt.. Etwa 15 mm bedeutet Eckanschlag, etwa 26 mm Mittelanschlag, etwa 34 mm Innenanschlag. Die Werte gelten für die 110-Grad-Scharniere der CLIP top Familie und unterscheiden sich deutlich genug für den Zollstock.

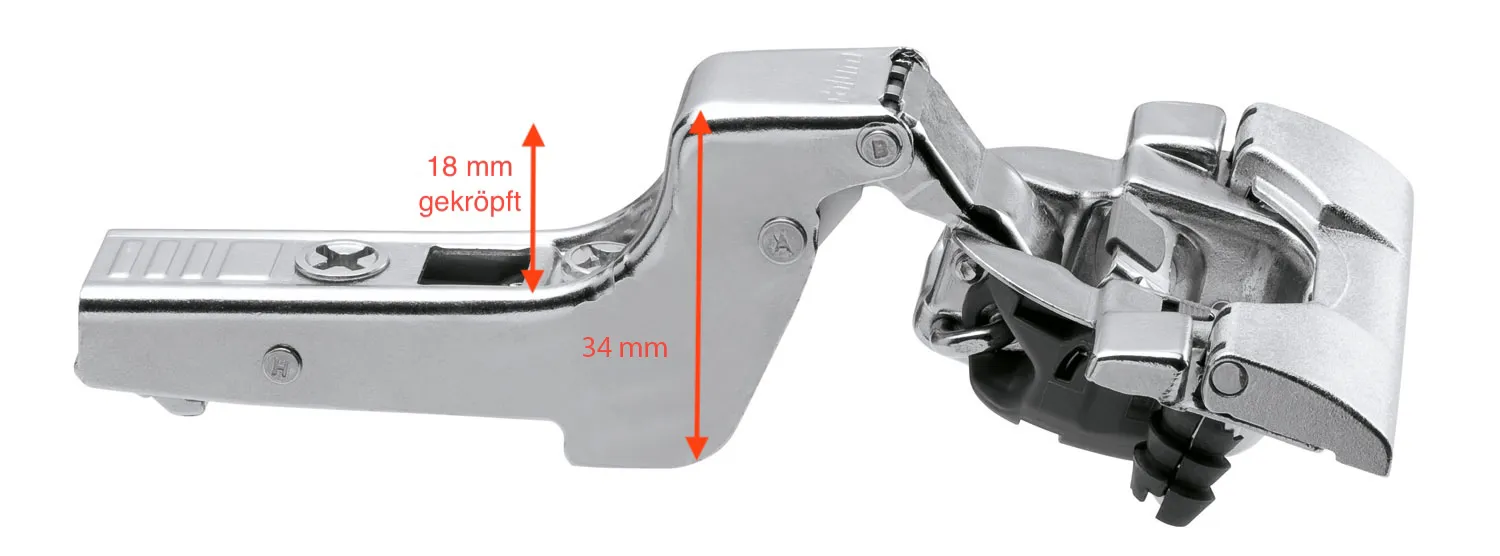

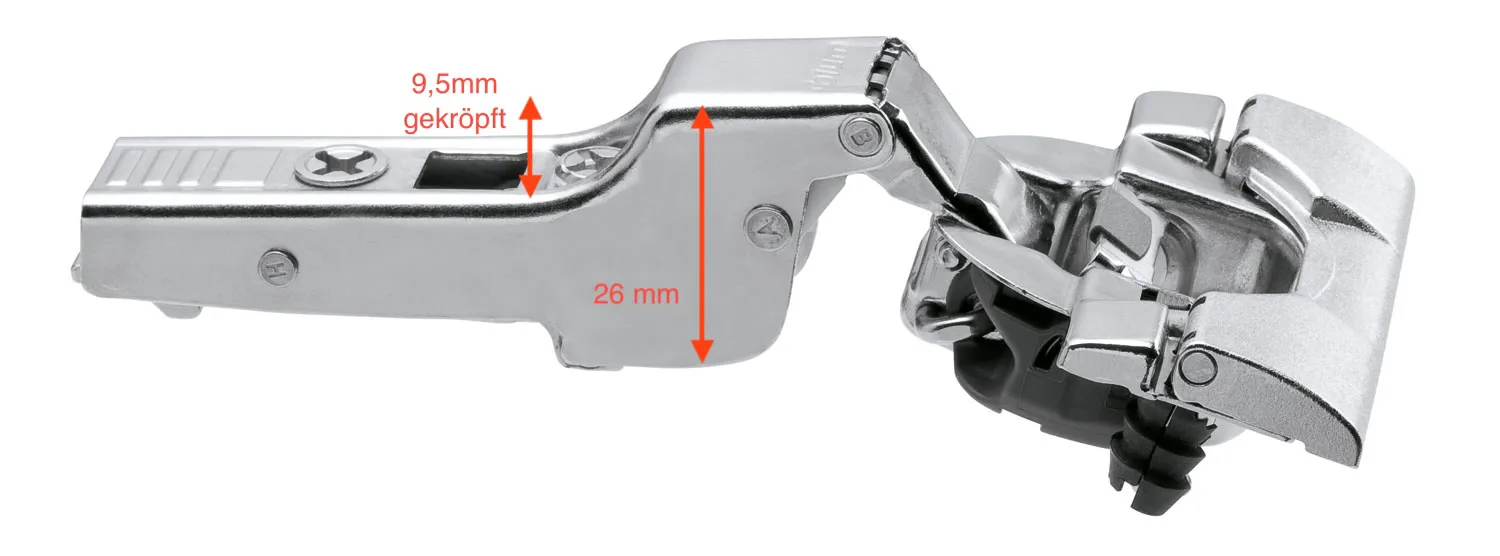

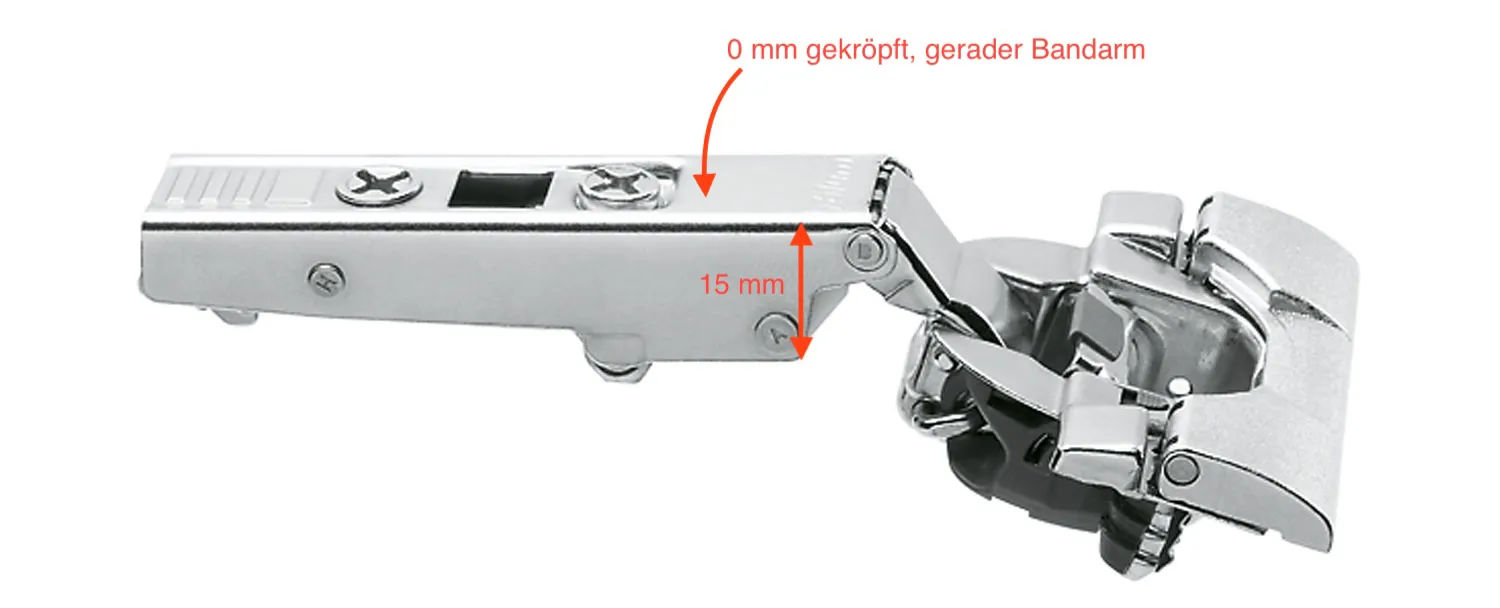

Eckanschlag: gerader Bandarm, 0 mm gekröpft, höchster Punkt am Arm etwa 15 mm.Mittelanschlag: 9,5 mm gekröpft, höchster Punkt am Arm etwa 26 mm.Innenanschlag: 18 mm hochgekröpft, höchster Punkt am Arm etwa 34 mm.
Wenn Sie unsicher sind, führt der Blum-Scharnier-Finder mit Bildern durch die Türsituation und nennt die passende Anschlagart.
