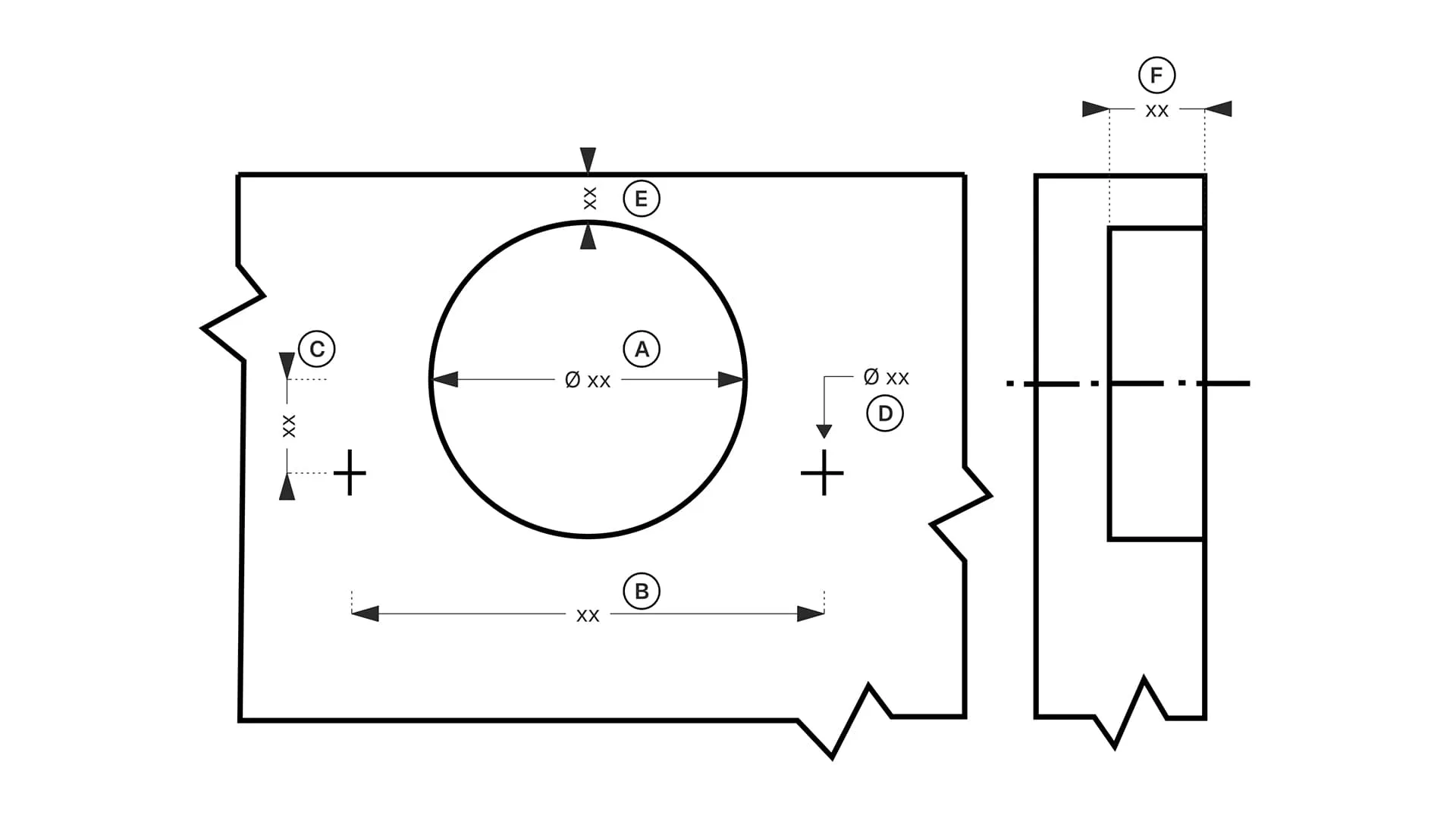

Das Bohrbild des Scharniertopfs fasst die sechs Maße zusammen, die der Topf in der Tür braucht, mit den Buchstaben aus der Zeichnung oben. A ist der Durchmesser der Topfbohrung, Standard 35 mm, bei Mini-Scharnieren 26 mm. B ist der Achsabstand der beiden Befestigungsbohrungen, C der seitliche Abstand zwischen der Mitte der Topfbohrung und der gemeinsamen Achse dieser beiden Bohrungen, beide zusammen bei Blum als 45 x 9,5 mm angegeben. E ist der Topfabstand TB von der Türkante zur Kante der Topfbohrung, F die Bohrtiefe des Topflochs.
D ist der Durchmesser der Befestigungsbohrungen und hängt an der Befestigungsart: Bei Blum brauchen INSERTA-Scharniere und Scharniere zum Einpressen eine seitliche 8-mm-Bohrung, bei Scharnieren zum Anschrauben wird meist 2,5 mm vorgebohrt und mit einer Schraube 3,5 x 15 mm oder 3,5 x 17 mm befestigt.
Andere Hersteller arbeiten teilweise mit abweichenden Bohrbildern, was vor allem beim Ersatz älterer Scharniere zählt. Welche Maße wo vorkommen, steht in der FAQ Welche Bohrbilder gibt es außer 45 x 9,5 mm?. Das Bohrbild grenzt eine Scharnierfamilie ein, ist aber kein vollständiger Nachweis: Anschlagart, Öffnungswinkel und Befestigungsart müssen zusätzlich passen.
