Blum-Beschläge und Korpusschienen werden nicht nach Gefühl montiert, sondern nach den systemabhängigen Bohr- und Montagepositionen. Entscheidend sind das Schienen-System, die Nennlänge der Führung, die Korpusbauweise und die Frontsituation. Die korrekte Position sorgt dafür, dass Schubkästen sauber laufen, Fronten gleichmäßig sitzen und die Einstellmöglichkeiten später auch wirklich greifen.
Verarbeitungshilfen: warum eine Lehre den Unterschied macht#

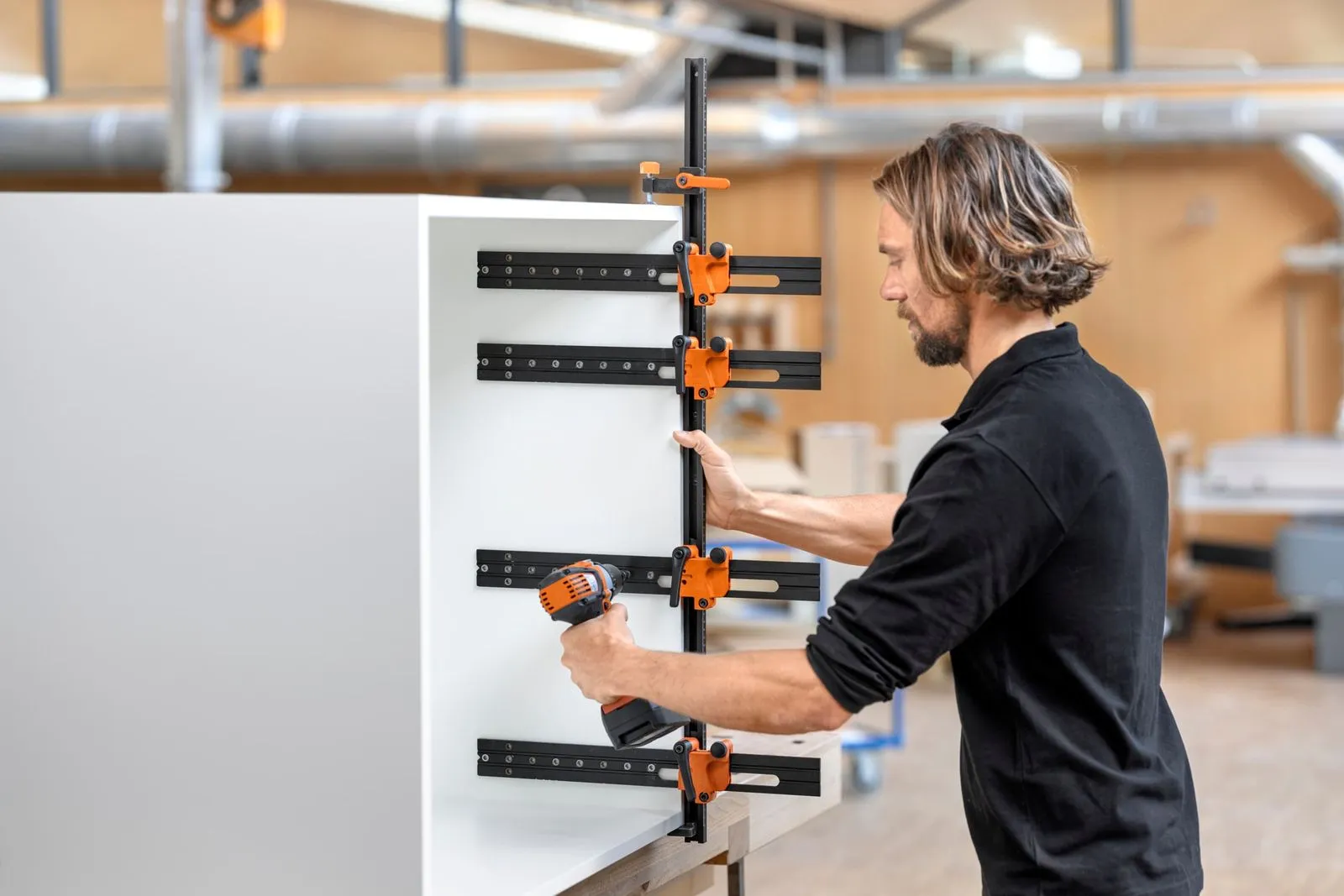

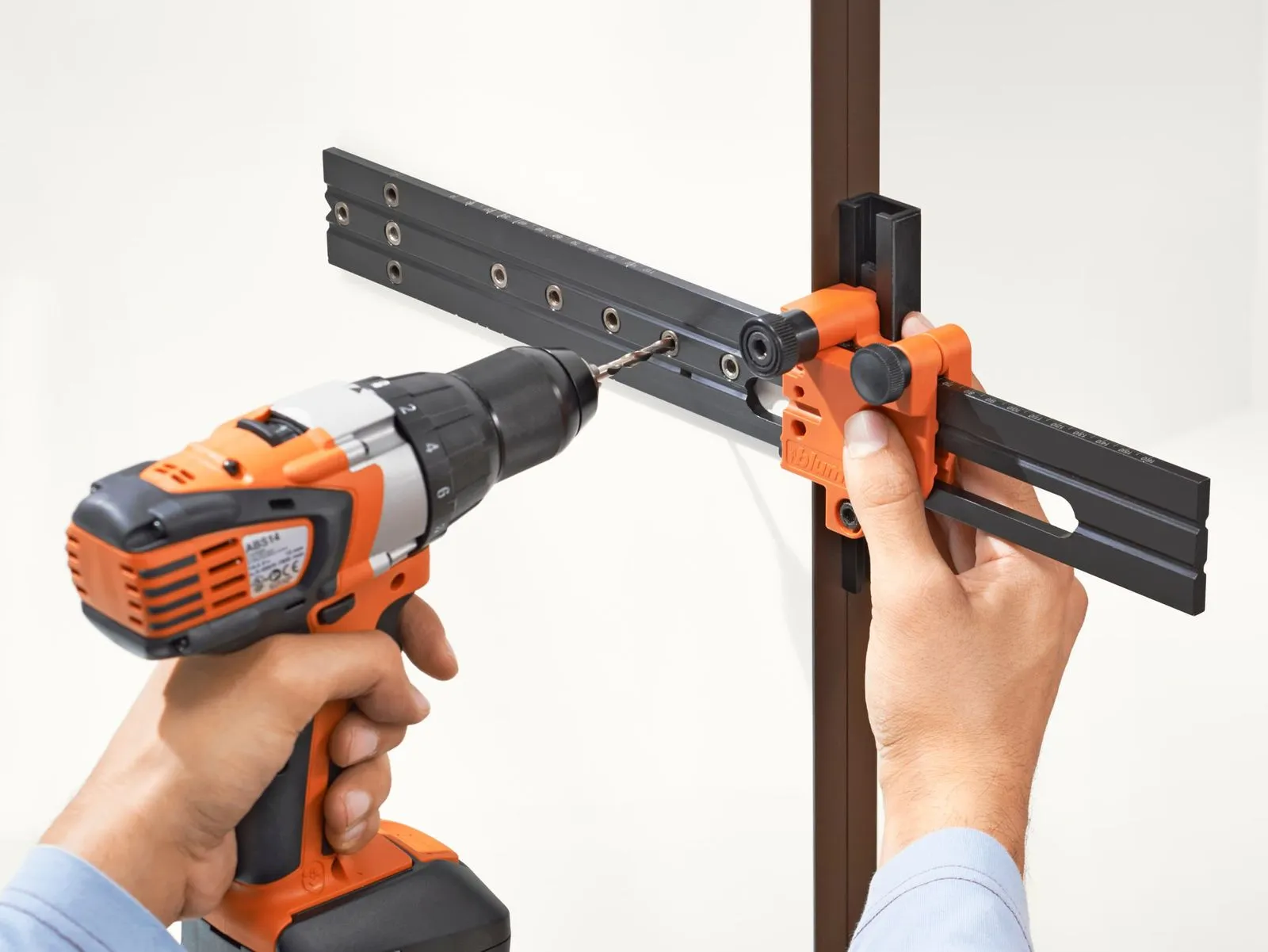

Für die Positionierung bietet Blum mehrere Verarbeitungshilfen an, die wir auch im Shop führen. Die Universal-Stangenlehre 65.1000.01 erleichtert das Vorbohren der Befestigungspositionen für Korpusschienen, Kraftspeicher sowie Montage- und Adapterplatten. Sie lässt sich am montierten oder unmontierten Korpus verwenden, Bohrungen mit 5 mm und 2,5 mm sind möglich, und aufschlagende sowie innenliegende Frontsituationen werden über die Skala eingestellt.

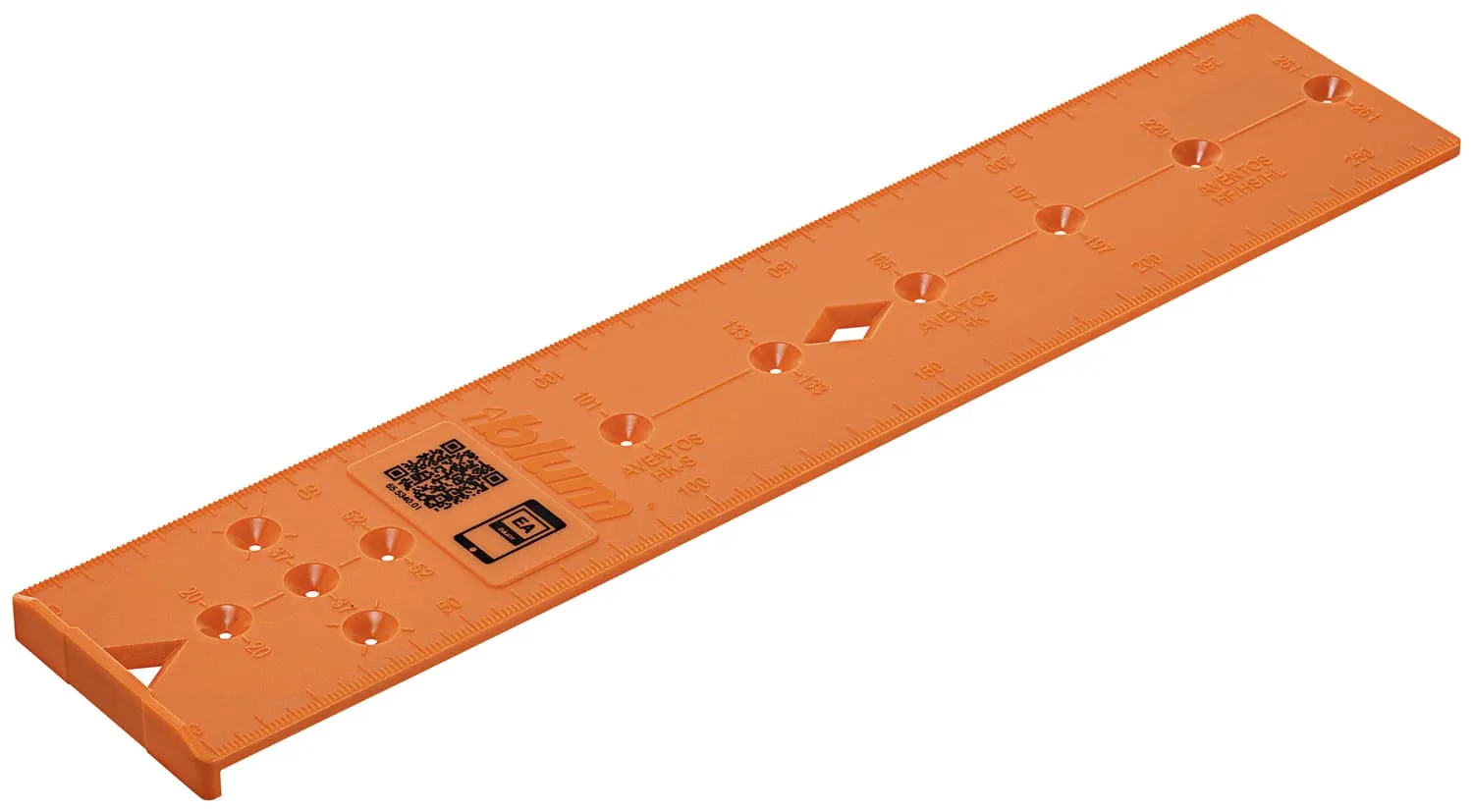

Wer eher mit Markierstift arbeitet, greift zur Universal-Markierungslehre 65.5340.01. Soll auch direkt gebohrt werden, hilft die Bohrlehre Universal 65.1051 inklusive C-Schiene.
Schritt 1: System bestimmen#
Vor jeder Positionierung muss klar sein, welches Schienen-System verbaut wird. Bohr- und Montagepositionen sind je nach System unterschiedlich:
- MOVENTO und TANDEM für Holzschubkästen
- LEGRABOX als hochwertiges Boxsystem mit schlanker Zarge
- MERIVOBOX als flexible Plattform
- TANDEMBOX antaro als bewährtes Boxsystem
- METABOX als Stahlzargen-System
Immer die passende Blum-Montageanleitung oder die Blum-EASY-ASSEMBLY-App verwenden. Welche Schiene überhaupt verbaut ist, klärt die FAQ Wo finde ich die Typnummer auf meiner Blum-Schiene?.
Schritt 2: Nennlänge und Korpustiefe prüfen#
Die Nennlänge (NL) der Führung bestimmt, wie tief die Schiene in den Korpus läuft und welche Mindesttiefe der Korpus haben muss. Die Schiene darf hinten nicht anstoßen und muss vorne korrekt zur Korpusvorderkante sitzen. Bei Holzschubkästen für MOVENTO stehen die konkreten Maße in der FAQ Welche Maße muss eine Holzschublade für MOVENTO haben?.
Schritt 3: Frontsituation festlegen#
Die Position hängt auch davon ab, ob die Front aufschlagend vor dem Korpus sitzt, innenliegend im Korpus läuft, mit TIP-ON oder TIP-ON BLUMOTION geplant ist oder als Innenauszug hinter einer Tür sitzt. Gerade bei grifflosen Lösungen ist die Tiefenposition besonders wichtig, weil der Frontspalt stimmen muss. Bei TIP-ON BLUMOTION weist Blum ausdrücklich auf präzise Korpus- und Schubkastenfertigung sowie auf die genaue Tiefenposition der Korpusschienen hin.
Schritt 4: Bezugskante festlegen#
Als Bezug wird in der Regel von der Korpusvorderkante aus gearbeitet. Von dort werden die Schienen nach Blum-Vorgabe in der Tiefe positioniert. Wichtig: links und rechts mit derselben Bezugskante arbeiten. Wenn eine Seite von der Vorderkante und die andere von einer ungenauen Kante gemessen wird, läuft der Schubkasten später schief.

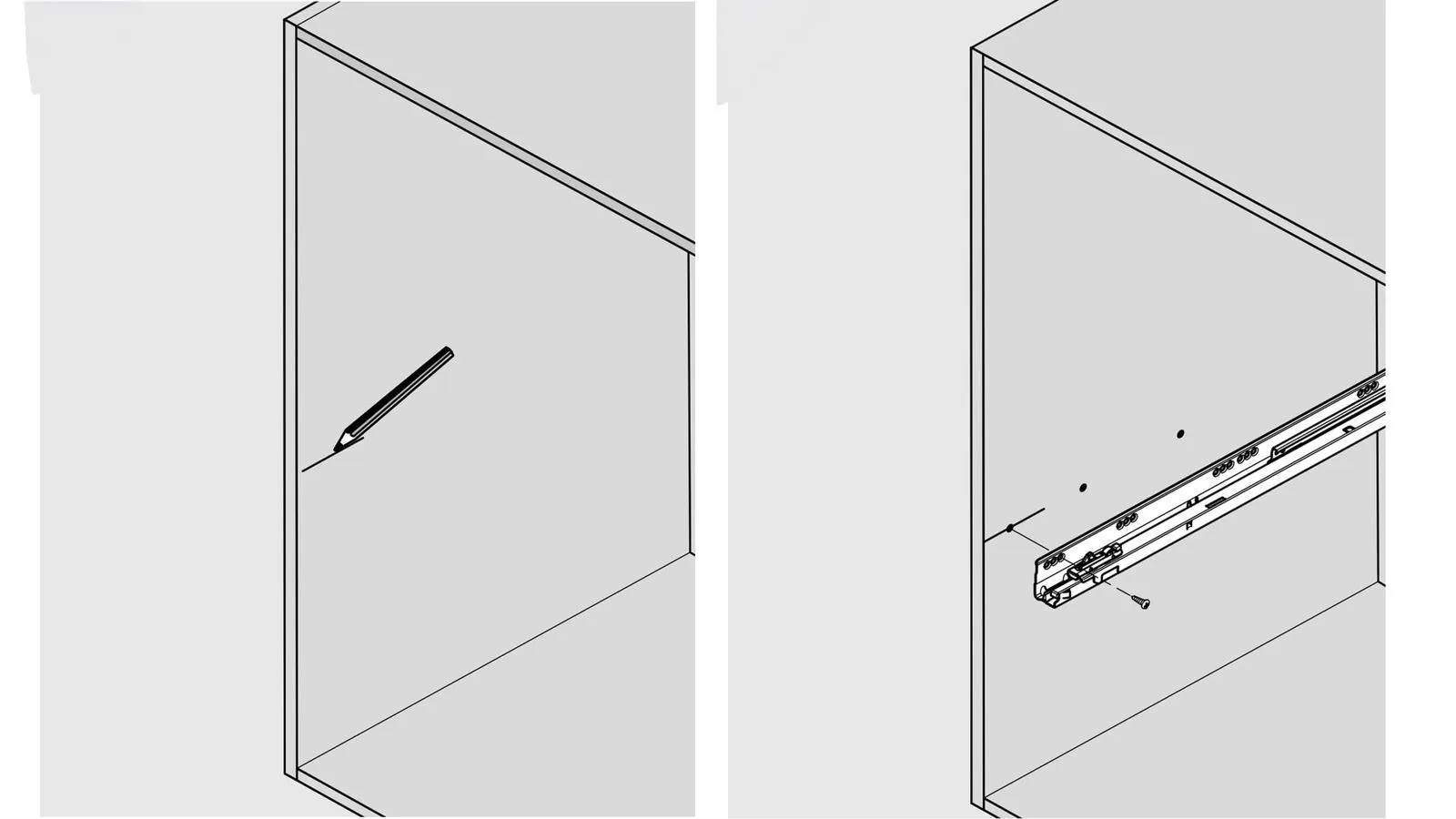

Schritt 5: Höhe der Schienen anzeichnen#
Die Höhe der Korpusschiene richtet sich nach Schubkastenaufbau und Blum-Montagezeichnung. Bei mehreren Schubkästen übereinander die Positionen vorher sauber durchplanen und das gesamte Frontbild festlegen, statt jeden Auszug einzeln nach Augenmaß zu setzen.
Schritt 6: Bohrpositionen mit Lehre übertragen#
Am saubersten funktioniert die Positionierung mit einer Blum-Verarbeitungshilfe. Mit der Universal-Stangenlehre lassen sich Befestigungspositionen wiederholgenau übertragen, auch aufschlagende und innenliegende Frontsituationen werden über die Skala eingestellt. Ohne Lehre geht es auch, ist aber fehleranfälliger: die Maße aus der Montageanleitung sehr genau anreißen und bohren.

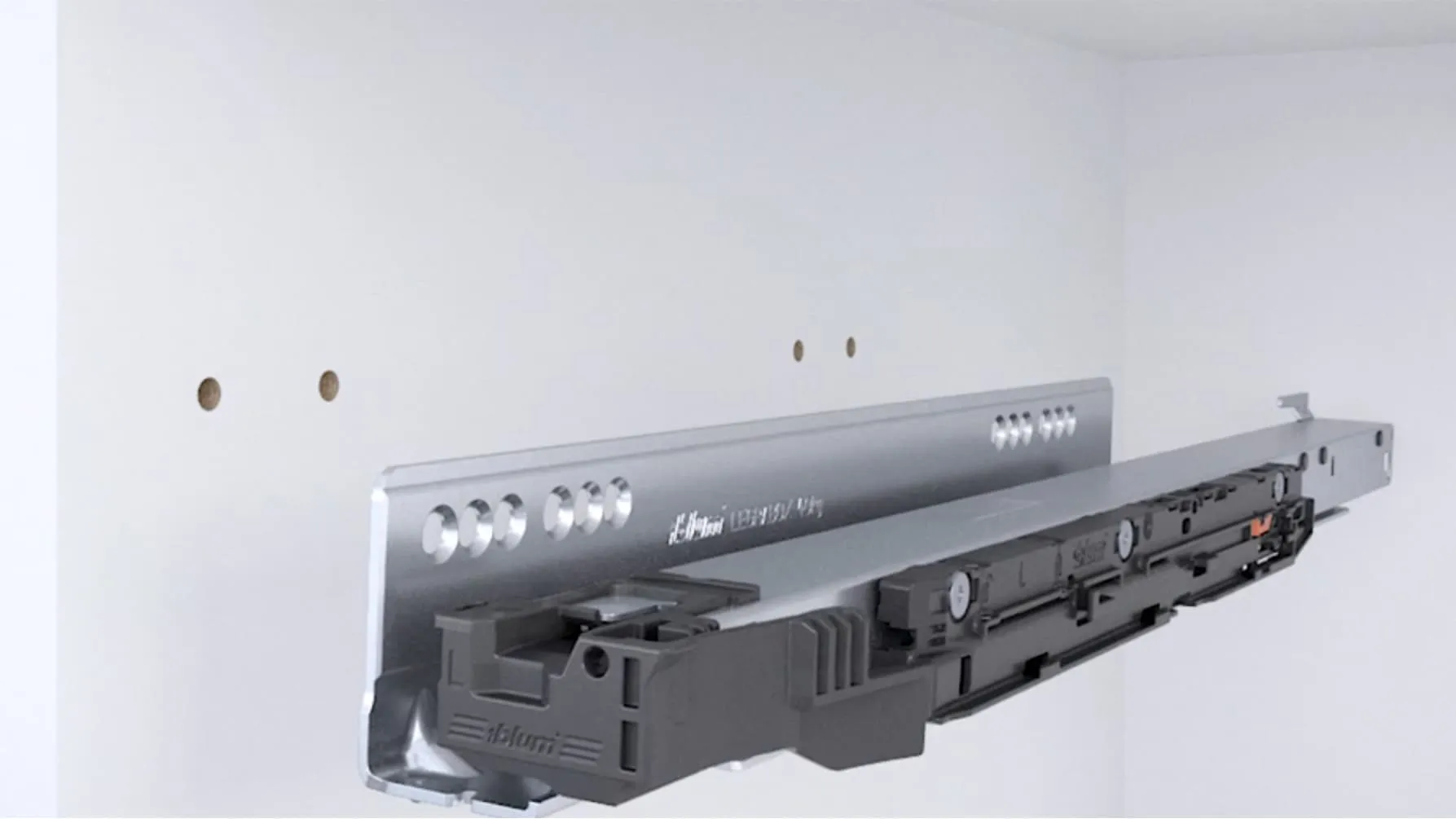

Schritt 7: Vorbohren#
Befestigungspunkte sauber vorbohren, besonders bei beschichteten Platten. Das verhindert Ausreißen und sorgt dafür, dass die Schraube die Schiene nicht beim Anziehen verschiebt. Nicht zu groß vorbohren, die Schraube muss noch Halt finden.

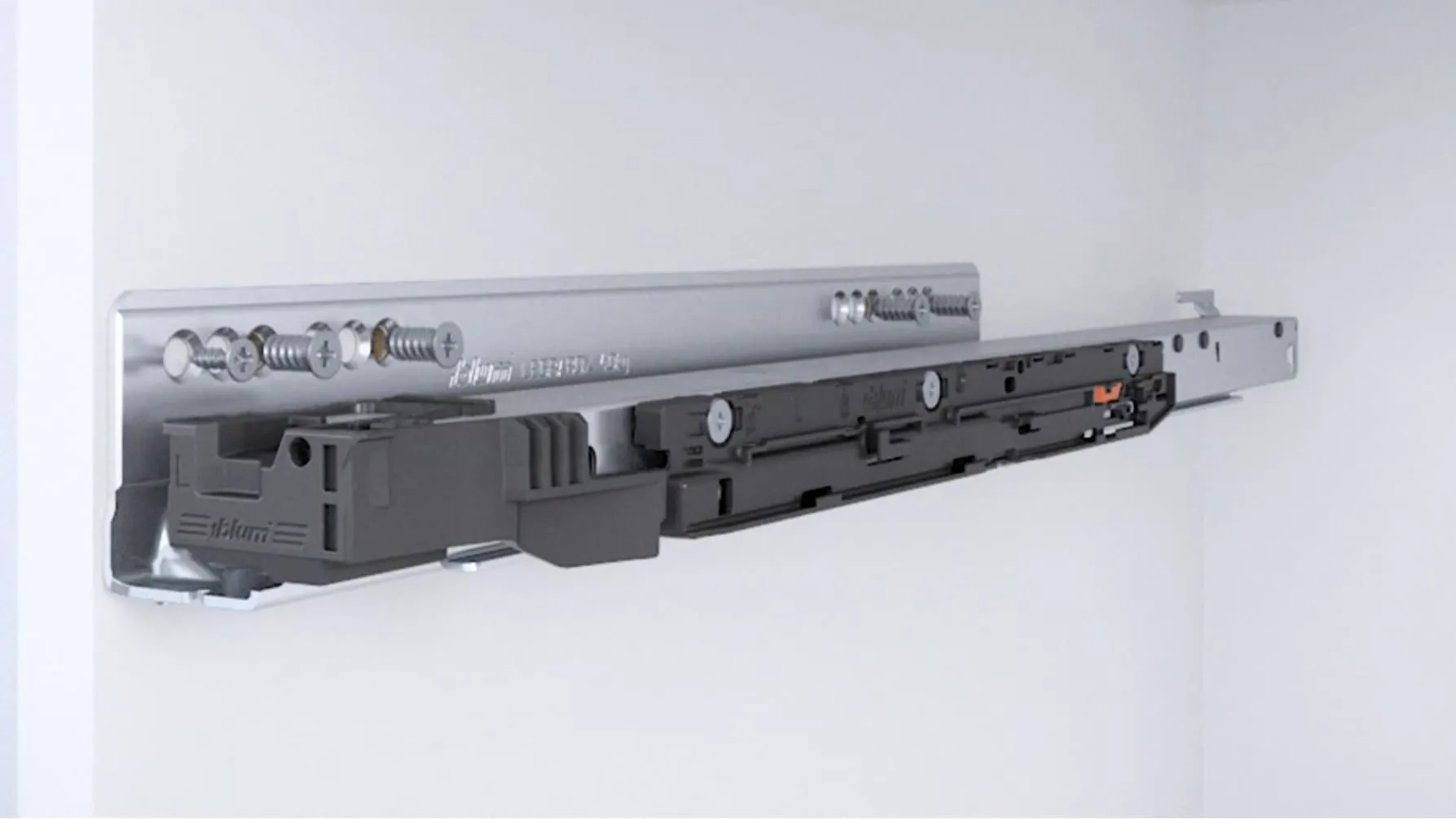

Schritt 8: Korpusschienen montieren#
Korpusschienen links und rechts verschrauben. Drei Punkte sind entscheidend:
- Beide Schienen sitzen auf gleicher Höhe.
- Beide Schienen sitzen auf gleicher Tiefe.
- Beide Schienen laufen parallel zueinander.
Schon kleine Abweichungen führen zu schwergängigem Lauf, ungleichmäßigem Einzug oder schiefer Front.

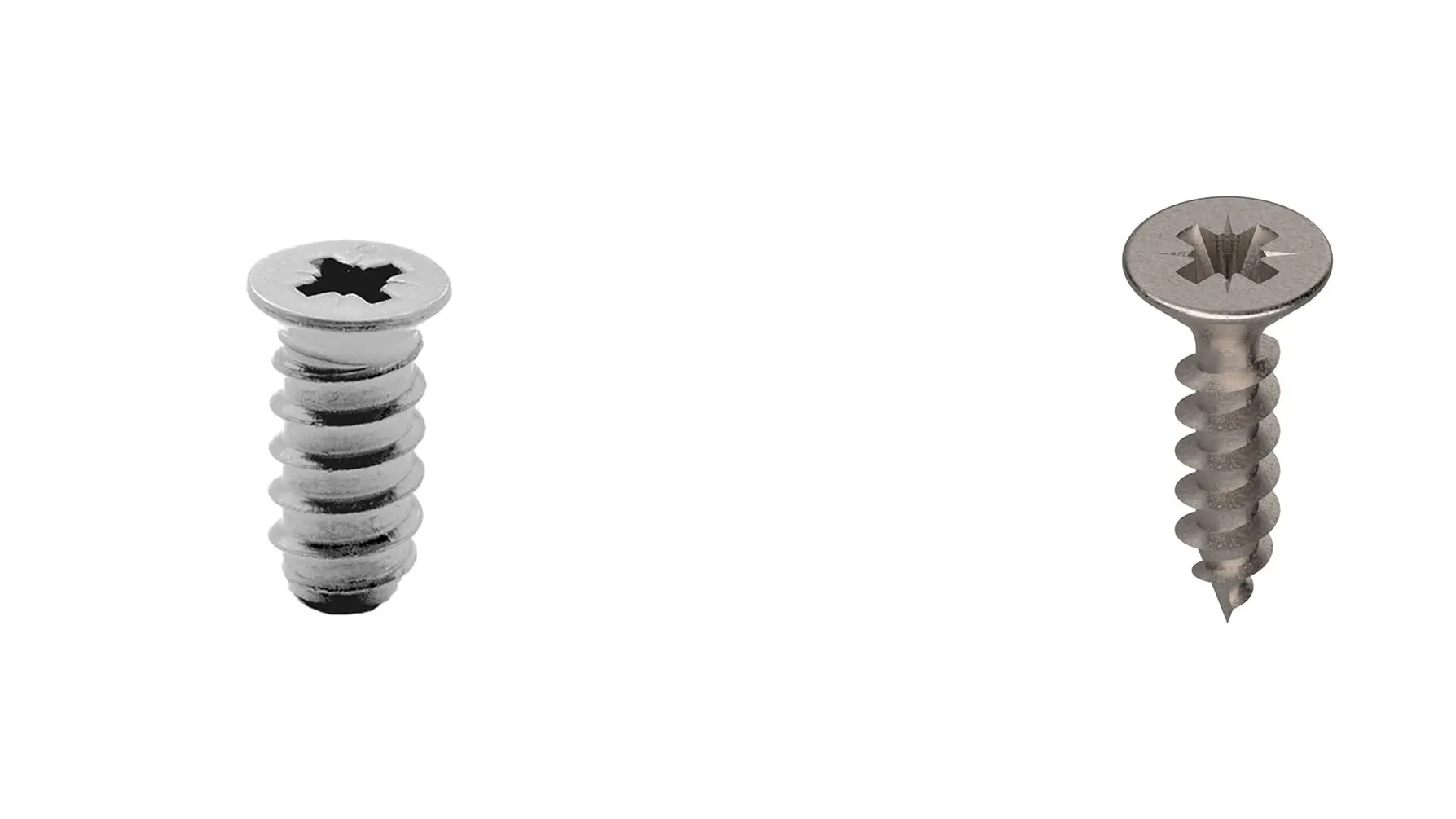

Zum Anschrauben kommen Systemschrauben (auch Direktschrauben genannt) oder Spanplattenschrauben in Frage. Bei uns sind das die Blum Systemschrauben Ø 6 mm als Direktschraube und die Blum Spanplattenschrauben 609.1700 (L 17 mm) als Holzschraube für die übliche Beschlag-Montage.
Schritt 9: Schubkasten einsetzen und Lauf prüfen#
Schubkasten einsetzen und vollständig einschieben. Beide Seiten müssen sauber einrasten und der Auszug leicht laufen. Wenn der Kasten klemmt, nicht an der Front herumstellen, sondern zuerst die Schienen-Position im Korpus prüfen.
Schritt 10: Frontbild kontrollieren und einstellen#
Zum Schluss das Fugenbild prüfen. Je nach System lassen sich Höhe, Seite, Neigung oder Tiefe nachstellen. Diese Einstellmöglichkeiten gleichen kleine Toleranzen aus, ersetzen aber keine falsch montierte Korpusschiene. Bei MOVENTO etwa gehört die Höhenjustage vorne an der Führungsschiene zum Standard-Repertoire.
Im Video gezeigt#
Die Verwendung der Universal-Stangenlehre 65.1000.01 zeigt Blum kurz im Video:

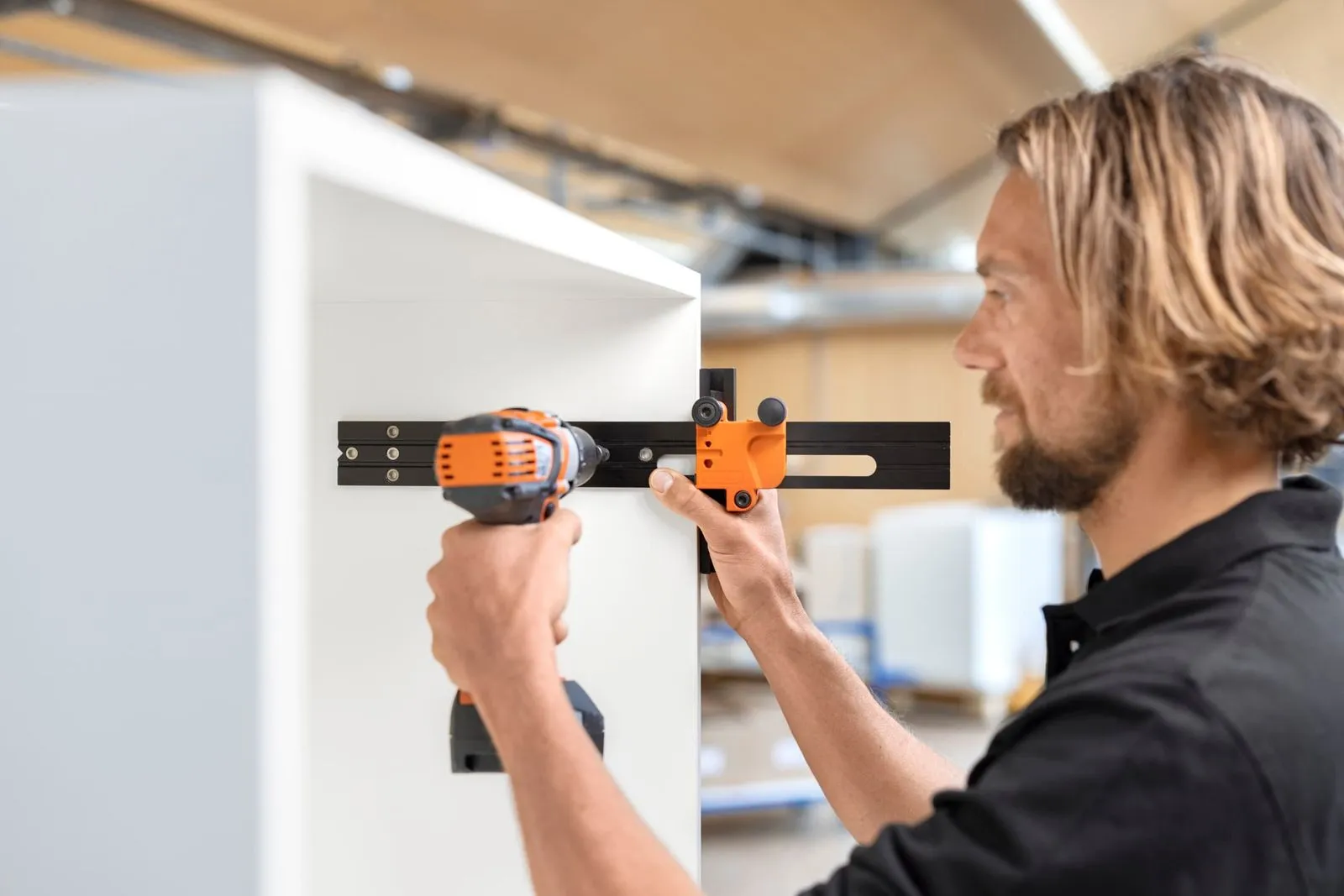

Die Bohrlehre Universal 65.1051 inklusive C-Schiene in der Anwendung:
Was Sie noch im Blick haben sollten#
Für den kompletten Einbau eines MOVENTO-Holzschubkastens, von der Schubkasten-Fertigung über die Schienen-Montage bis zur Justage, steht die Master-Anleitung MOVENTO einbauen und einstellen bereit. Für TIP-ON-BLUMOTION-Einbauten gibt es die system-spezifischen Anleitungen für LEGRABOX/MOVENTO, MERIVOBOX und TANDEMBOX antaro.
