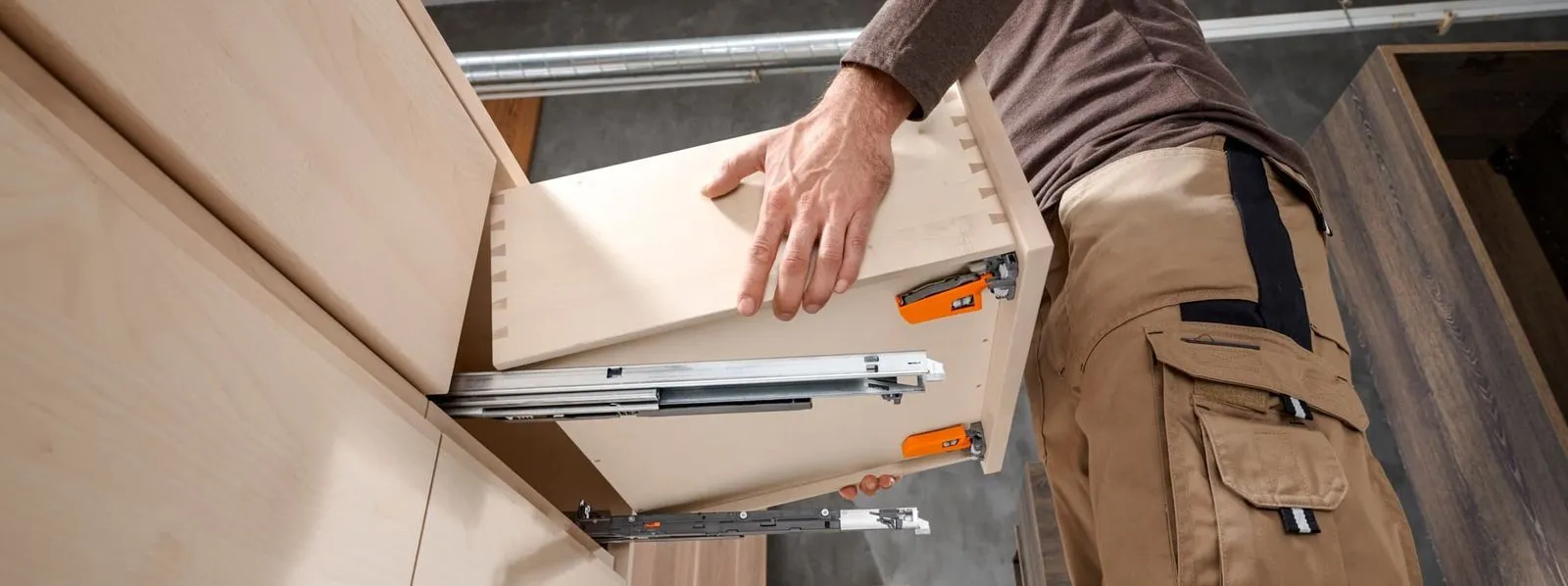

MOVENTO ist Blums verdecktes Führungssystem für Holzschubkästen. Damit es sauber läuft und die Front später nur noch minimale Justage braucht, müssen Sie schon beim Bau der Schublade die richtigen Maße einhalten. Ein paar Werte und Toleranzen sind dabei besonders wichtig.
Wichtige Maße auf einen Blick#
| Maß | Wert |
|---|---|
| Lichte Schubkastenweite (SKW) | LW − 42 mm |
| Schubkastenlänge (Zargenlänge) | NL − 10 mm |
| Zargenstärke (maximal) | 16 mm |
| Nischenhöhe (mindestens) | 12 mm |
| Nischentiefe (maximal) | 15 mm |
LW ist die lichte Korpusweite (Innenmaß zwischen den Korpusseiten), NL die Nennlänge der Führungsschiene. Quelle der Werte: Blum-Katalog MOVENTO.
Schubkastenmaße berechnen#

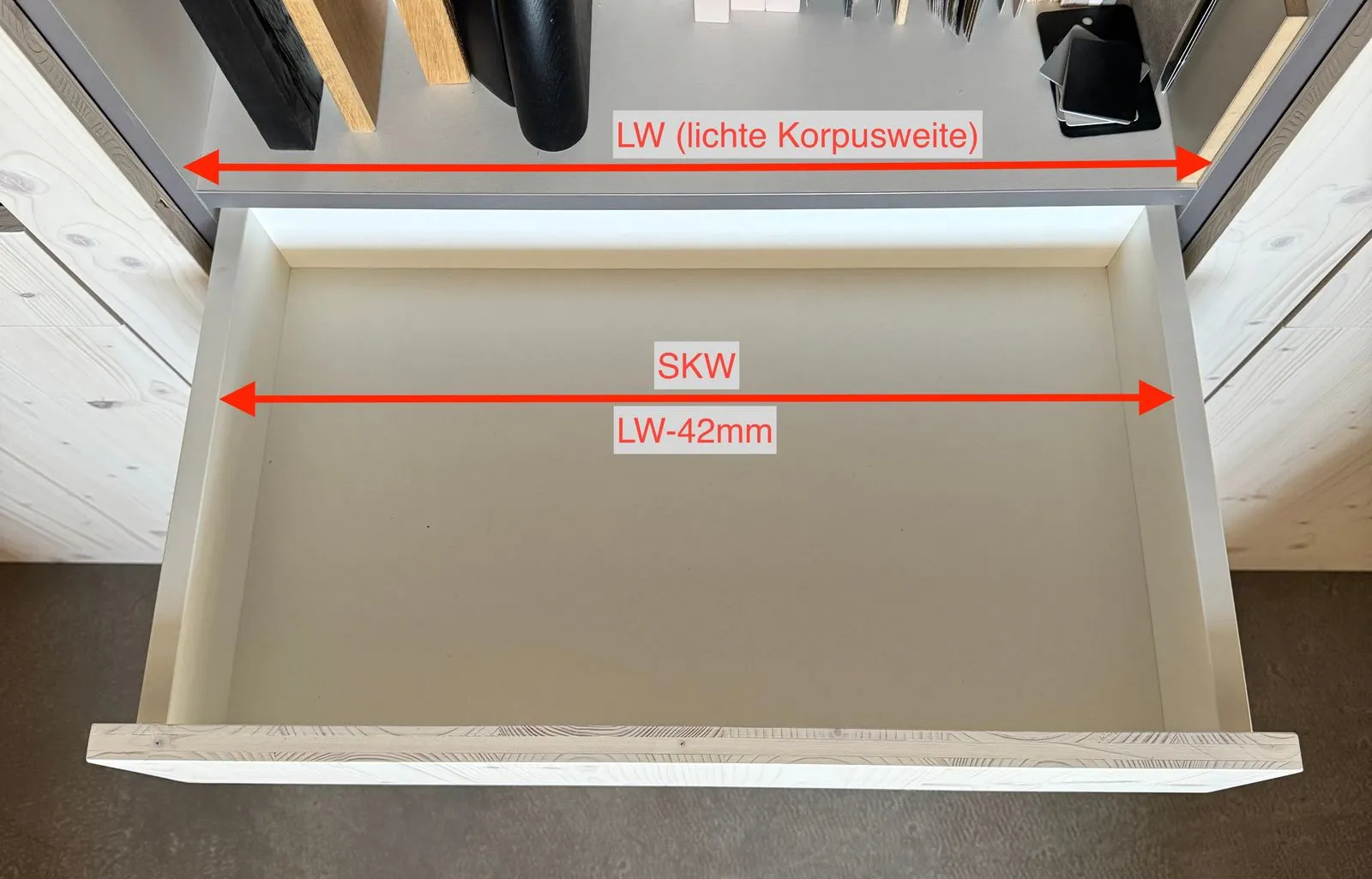

Die Innenweite des Schubkastens (SKW) ergibt sich aus der lichten Korpusweite minus 42 mm. Diese 42 mm sind die Summe der seitlichen Luft, die MOVENTO links und rechts für die Schienen braucht.
Wichtig zum Verständnis: Die SKW ist ein Innenmaß und definiert die Position der Zargen-Innenseite im Korpus. Der Streifen unter dem Schubkastenboden zwischen den Zargen dient nämlich als Lauffläche für die Führung. Deshalb spielt die Zargenstärke für die Formel keine Rolle: Ob die Seite 12 oder maximal 16 mm stark ist, die SKW bleibt gleich, dickere Zargen verringern nur die verbleibende Luft nach außen.

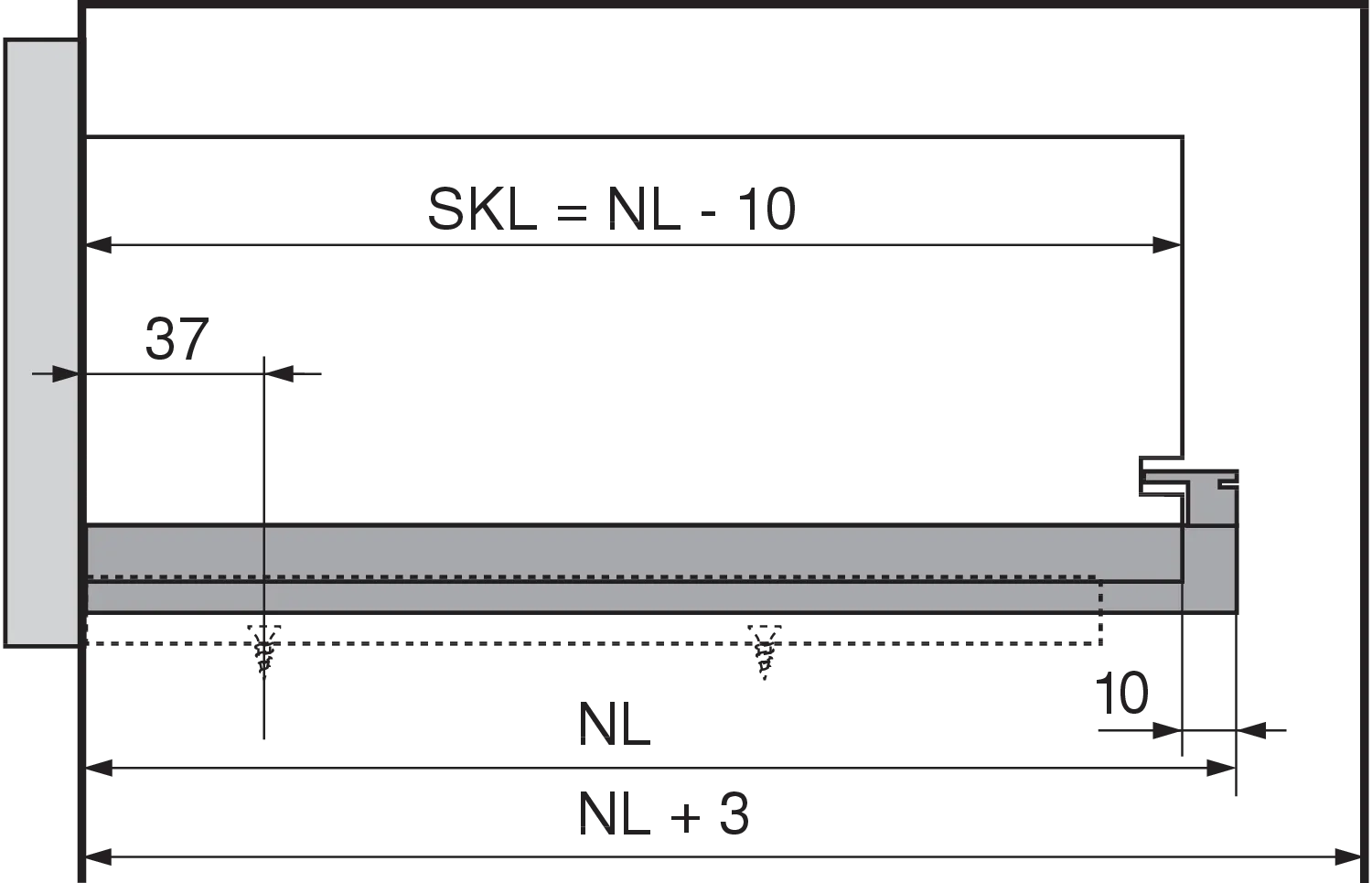

Die Schubkastenlänge entspricht der Zargenlänge und berechnet sich aus der Nennlänge der Führung minus 10 mm. Auch dieses Maß ist nicht verhandelbar, weil sich der Kasten sonst nicht sauber auf die Schiene einsetzen lässt.
Andere Maße im LignoShop-Konfigurator#

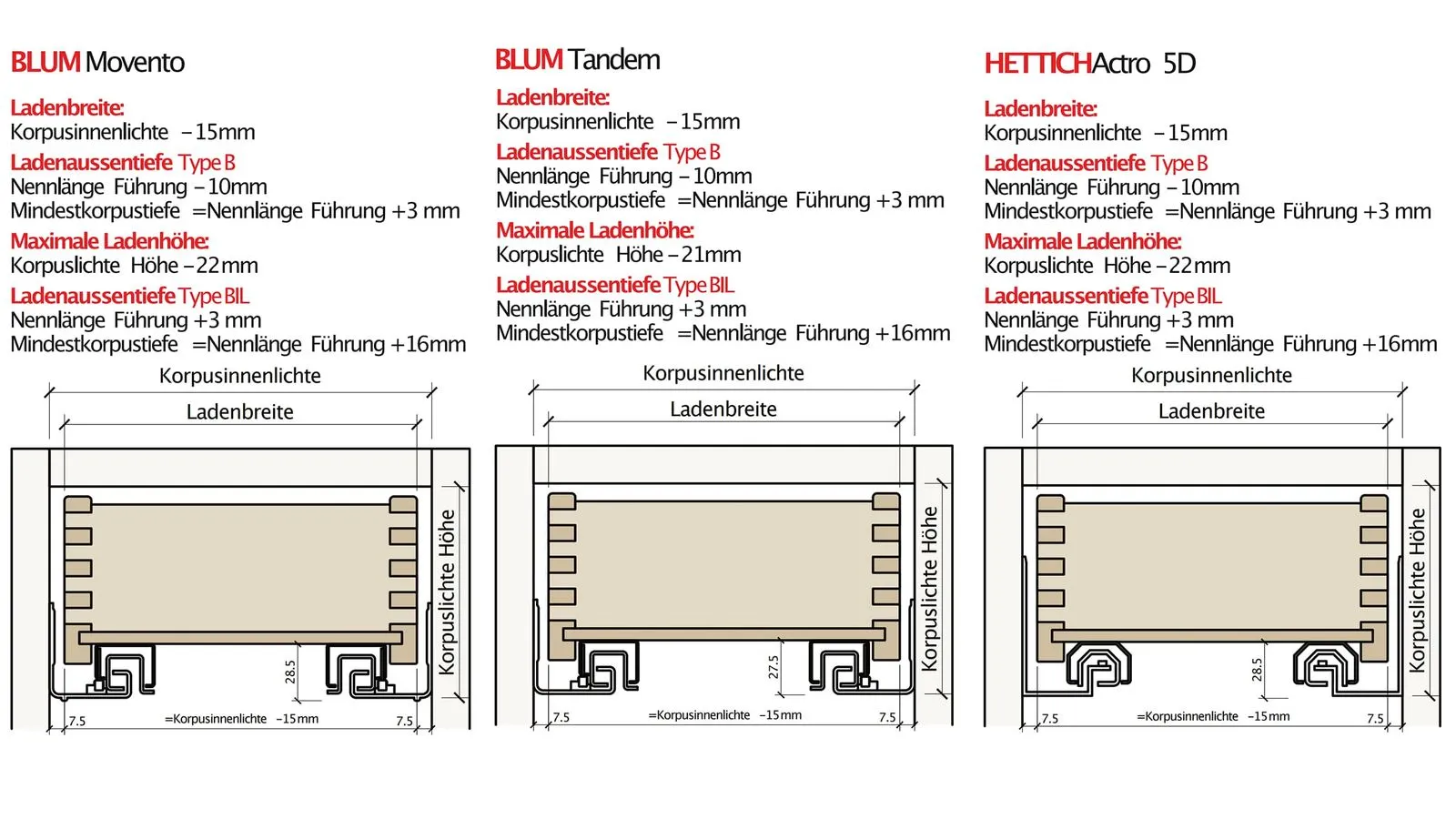

Wer die Holzschublade nicht selbst baut, sondern über unseren Massivholzschubkasten-Konfigurator bestellt, gibt die Maße etwas anders ein. Wir fertigen die Schubkästen mit 13,5 mm Seitenstärke (Blum erlaubt bis 16 mm). Im Konfigurator ist nicht die lichte Schubkastenweite gefragt, sondern die Ladenbreite (außen gemessen), und die berechnet sich mit Ladenbreite = Korpusinnenlichte − 15 mm. Die 15 mm sind die seitliche Luft, jeweils 7,5 mm pro Seite. Mathematisch deckt sich das mit der Blum-Formel: 15 mm Luft plus zweimal 13,5 mm Zargen ergeben dieselben 42 mm Abzug von der lichten Korpusweite.
Die Ladenaußentiefe berechnet sich mit Nennlänge Führung − 10 mm. Die maximale Ladenhöhe beträgt bei MOVENTO Korpuslichte Höhe − 22 mm.
Dieselbe Eingabelogik nutzt der Konfigurator auch für TANDEM und Hettich Actro 5D, die Ladenbreite-Formel (Korpusinnenlichte − 15 mm) und die Ladenaußentiefe (NL − 10 mm) sind überall identisch. Unterschiede gibt es nur bei der maximalen Ladenhöhe: TANDEM rechnet mit Korpuslichte Höhe − 21 mm, MOVENTO und Hettich Actro 5D mit − 22 mm.
Die komplette Abbildung steht außerdem direkt im Massivholzschubladen-Konfigurator.
Zarge und Nische beachten#

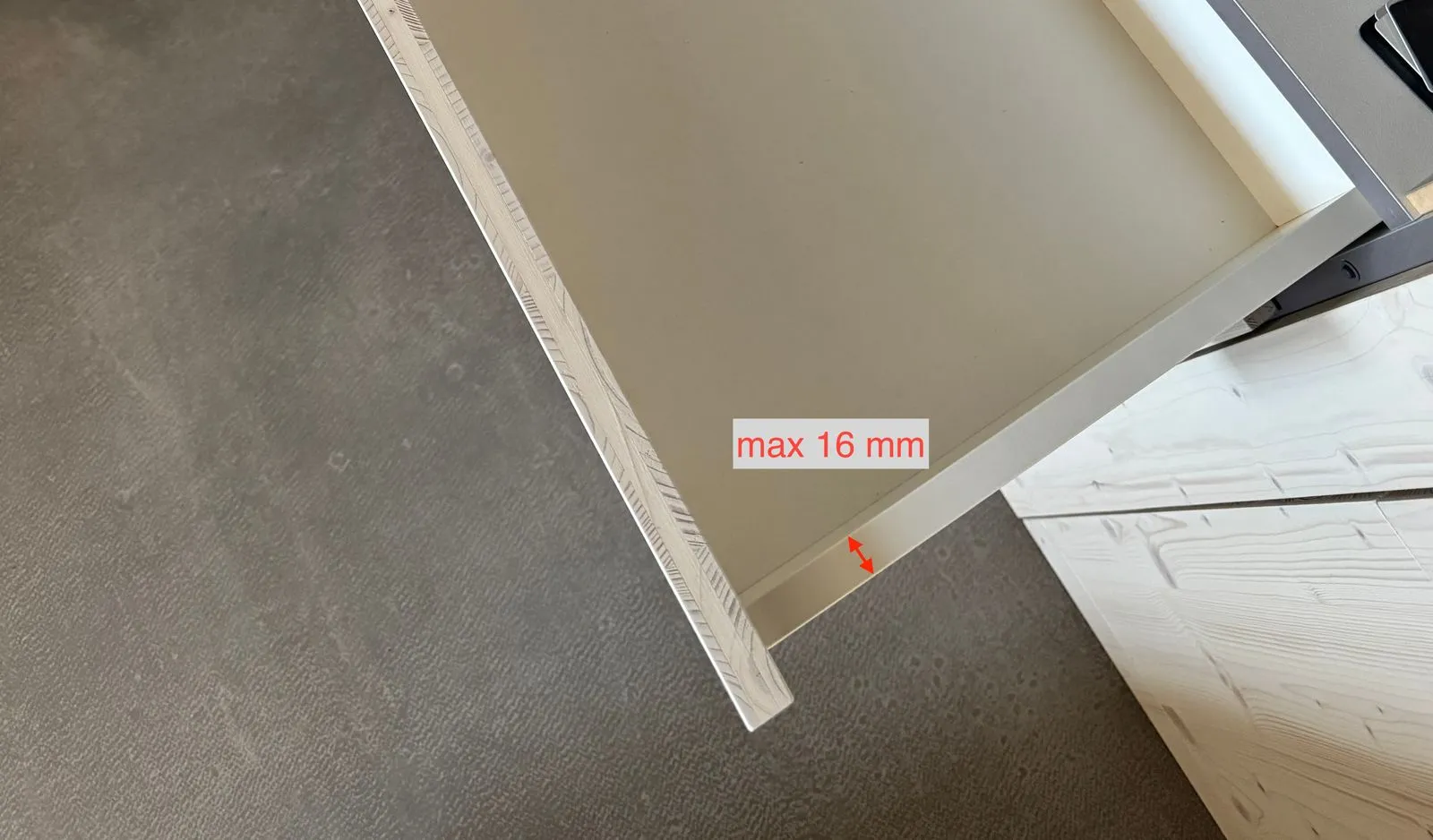

Die Zarge des Holzschubkastens darf höchstens 16 mm stark sein, sonst passt die Führungsschiene nicht sauber unter den Kasten.

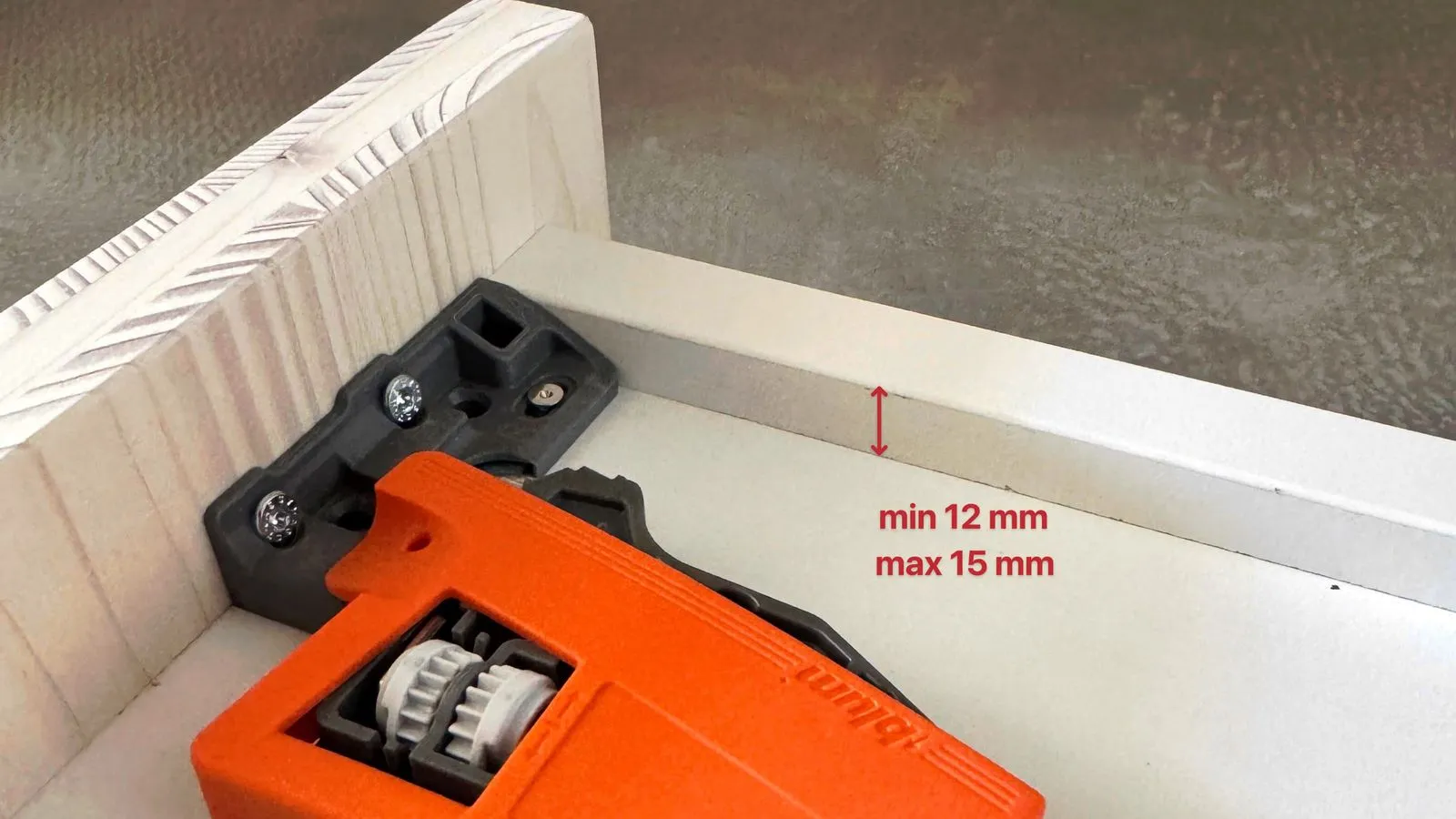

Unter dem Schubkastenboden braucht es außerdem eine Nische, in der die Führung verschwindet. Diese Nische muss mindestens 12 mm hoch sein, damit die Schiene komplett verdeckt liegt. Die Tiefe gibt Blum mit höchstens 15 mm vor.
Bohrung für den Einhängehaken setzen#

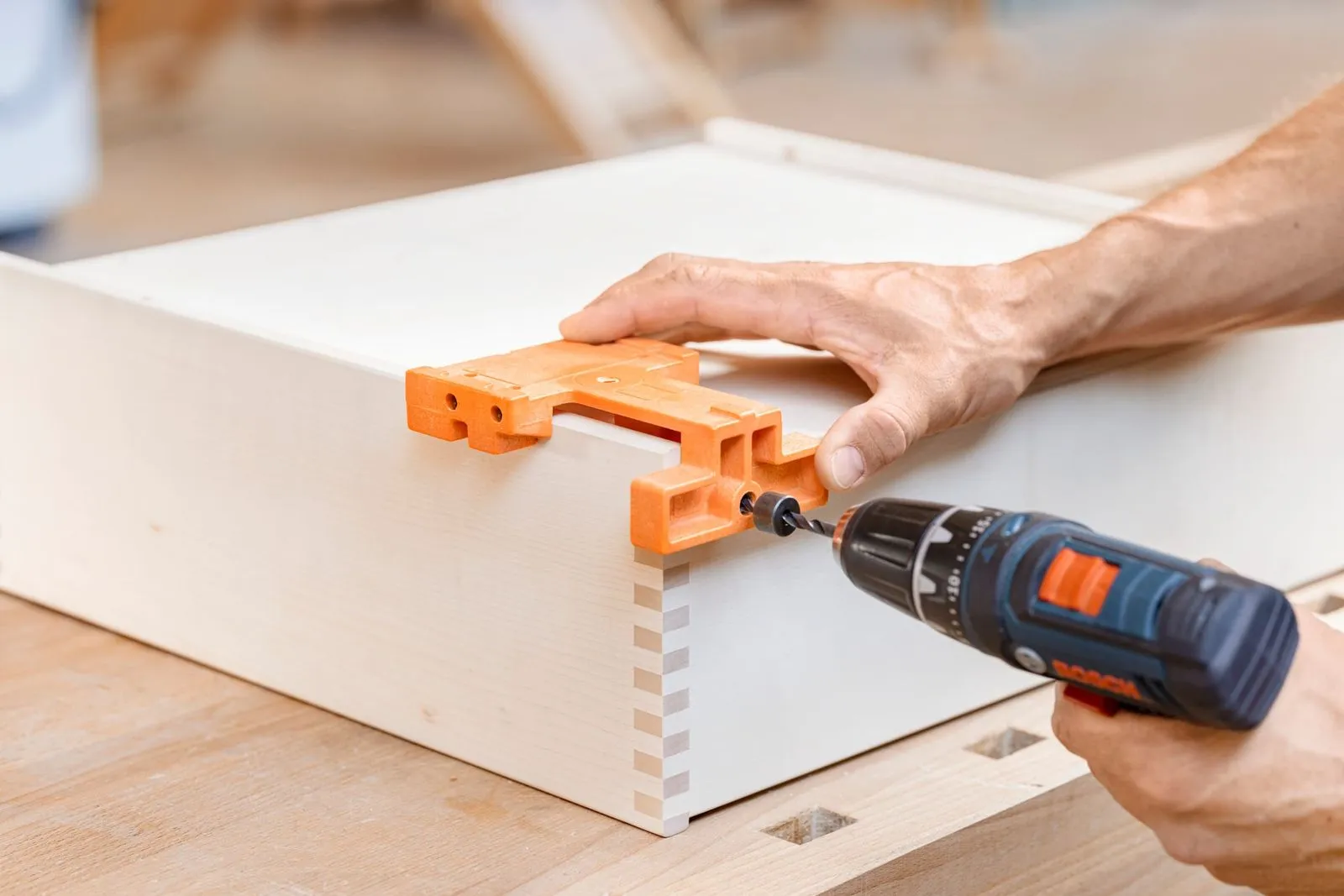

Hinten am Schubkasten kommt eine Bohrung für den Einhängehaken der Führung, also den Dorn, über den später auch die Neigungseinstellung läuft. Für eine saubere, reproduzierbare Position empfiehlt sich die Blum-Bohrlehre T65.1000.02 für MOVENTO.
Rastkupplungen anschrauben#

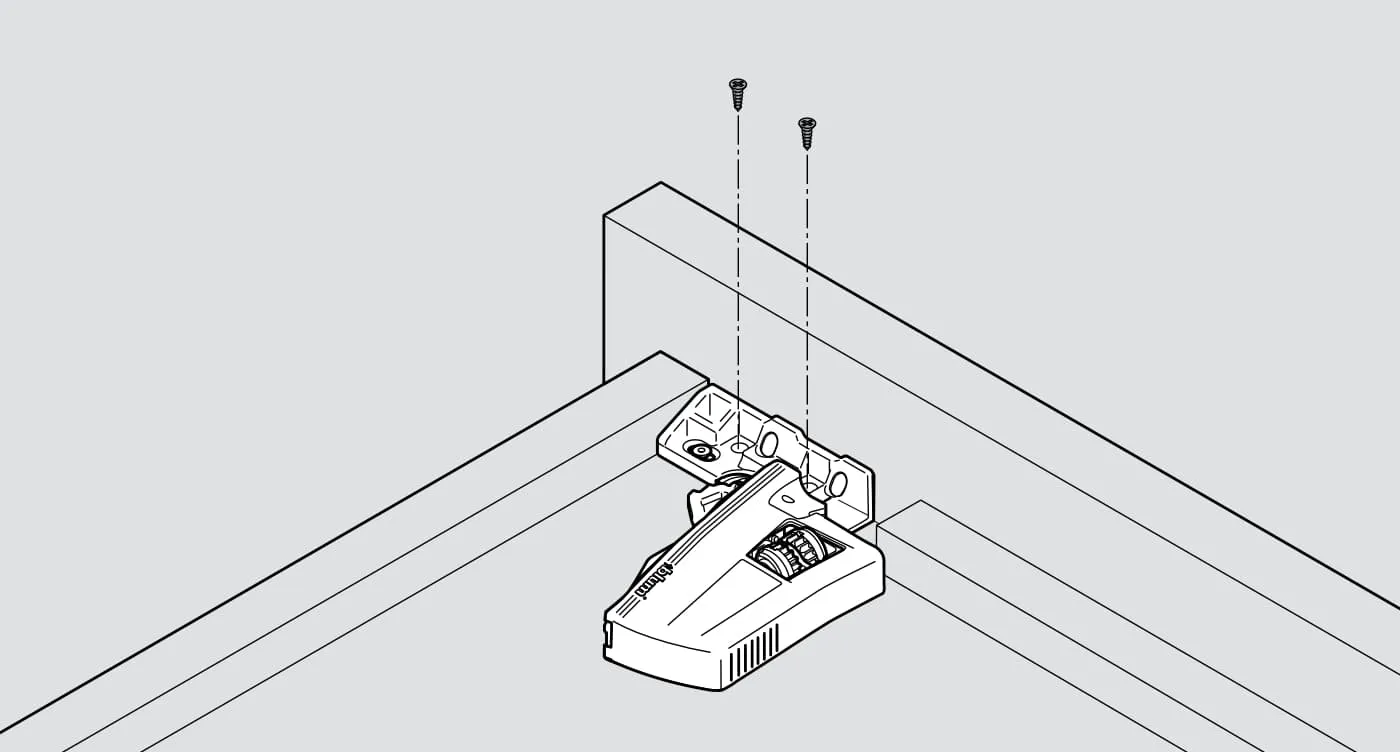

Zum Schluss werden die beiden orangen Rastkupplungen vorne unter dem Schubkasten links und rechts angeschraubt. Sie bilden die lösbare Verbindung zwischen Schubkasten und Führungsschiene und enthalten gleichzeitig die Seitenverstellung. Die Höhenverstellung sitzt nicht in der Kupplung, sondern vorne an der Schiene daneben.
Damit die Kupplungen unter den Boden passen und hinten die Führung am Kasten vorbeikommt, müssen Vorder- und Hinterstück unten frei bleiben. Warum das so ist und welche zwei Bauweisen funktionieren, erklärt die FAQ Warum sind Vorder- und Hinterstück der Holzschublade kürzer?
Im Video gezeigt#
Blum zeigt die Schritte zusätzlich kurz im Video:
Was Sie noch im Blick haben sollten#
Wenn der Schubkasten maßhaltig gebaut ist, sind die Justagen am Beschlag später meist nur noch Feinarbeit. Falls doch nachgestellt werden muss, helfen die vier MOVENTO-Justagen: Höhe, Neigung, Seite und Tiefe.
Weitere Planungsinformationen#
Detaillierte Bohrbilder, Maßtabellen und Varianten stehen direkt bei Blum: in der MOVENTO-Übersicht und im Download- und Video-Bereich.
Wenn Sie die Schublade nicht selbst bauen möchten, fertigen wir die Massivholzschubladen nach Maß auch passend für MOVENTO oder TANDEM. Mehr zu Bauweise und Auswahl im Ratgeber Holzschubkasten.
