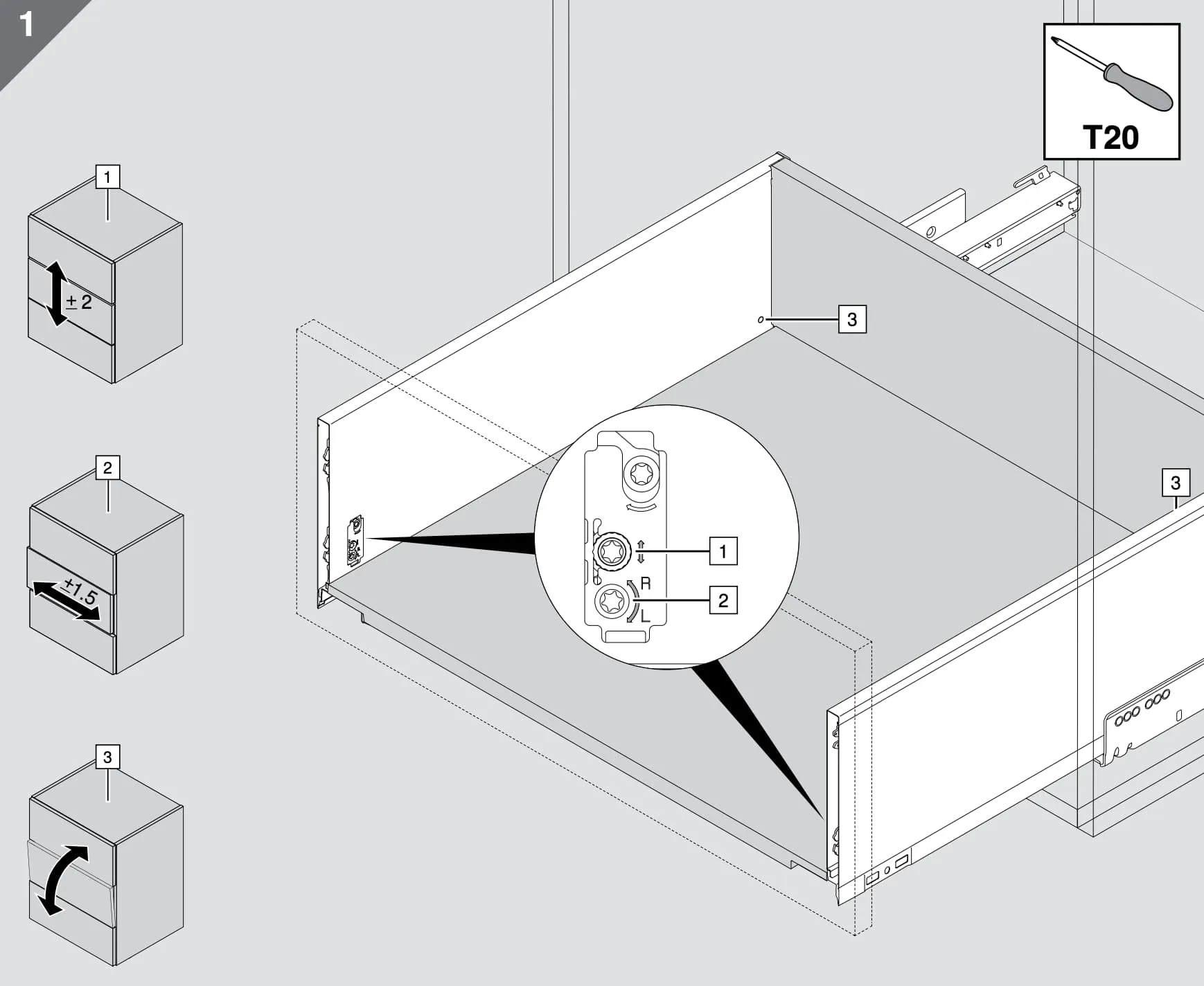

Die Blum LEGRABOX bietet drei Verstellungen an der Zarge, mit denen die Front zum Korpus und zu den Nachbarfronten ausgerichtet wird: Höhe (plus oder minus 2 mm), Seite (plus oder minus 1,5 mm) und Neigung. Alle drei Verstellungen sitzen an der Zargeninnenseite und werden mit einem TORX T20 betätigt. Damit gleichen Sie kleine Montage- oder Fertigungstoleranzen aus und stellen ein gleichmäßiges Fugenbild her.

Wo die Verstellungen sitzen#

Höhe und Seite sind kombiniert vorne an der Zargeninnenseite untergebracht, direkt an der Frontbefestigung. Auf einer kleinen Metallplatte sehen Sie zwei TORX-Schrauben: oben die Höhe (mit Pfeil nach oben und unten), unten die Seite (mit L/R-Markierung). Die Neigung sitzt weiter hinten an derselben Zarge. Vor dem Nachstellen kurz prüfen, welche Achse zu korrigieren ist, sonst drehen Sie im Kreis.

Reihenfolge beim Einstellen#

Praktisch bewährt hat sich diese Reihenfolge:

  1. Höhe einstellen, damit die Front oben und unten zur Nachbarfront passt.
  2. Seite einstellen, damit die seitlichen Fugen links und rechts gleichmäßig sind.
  3. Neigung einstellen, damit die Front nicht oben oder unten weiter vorsteht.

Erst eine Achse fertig prüfen, dann zur nächsten gehen. Sonst verlieren Sie die Grundeinstellung aus dem Blick und wissen am Ende nicht mehr, was schon stimmt.

Höhe einstellen (plus oder minus 2 mm)#

Die Höheneinstellung bewegt die Front nach oben oder unten. Damit gleichen Sie kleine Höhenunterschiede zwischen mehreren Auszügen übereinander aus.

  1. LEGRABOX-Auszug vollständig öffnen.
  2. Falls eine Abdeckkappe vorne an der Zargeninnenseite montiert ist, diese vorher abnehmen.
  3. Die obere TORX-Schraube (markiert mit einem Pfeil nach oben und unten) mit einem TORX T20 vorsichtig drehen. Pfeilrichtung zeigt die Bewegungsrichtung der Front.
  4. Hängt die Front nur auf einer Seite, nur diese Seite nachstellen. Sitzt die ganze Front zu hoch oder zu tief, beide Seiten gleichmäßig drehen.
  5. Schubkasten schließen und das Fugenbild oben und unten kontrollieren.

Seite einstellen (plus oder minus 1,5 mm)#

Die Seiteneinstellung verschiebt die Front nach links oder rechts. Sie wird gebraucht, wenn die seitlichen Fugen ungleichmäßig sind oder die Front leicht an der Korpusseite schleift.

  1. LEGRABOX-Auszug vollständig öffnen.
  2. Die untere TORX-Schraube sitzt direkt unter der Höhenschraube und ist mit L/R markiert.
  3. Mit TORX T20 in kleinen Schritten drehen. Schon 1 mm verändert das Fugenbild sichtbar.
  4. Beide Seiten prüfen, die seitlichen Fugen sollen gleichmäßig sein und die Front darf nicht schleifen.
  5. Schubkasten schließen und kontrollieren.

Neigung einstellen#

Die Neigungseinstellung kippt die Front leicht nach vorne oder hinten. Sie wird genutzt, wenn die Front oben oder unten nicht sauber mit dem Korpus abschließt. Diese Einstellung sitzt nicht vorne wie Höhe und Seite, sondern hinten an der Zargeninnenseite.

  1. LEGRABOX-Auszug vollständig öffnen, damit Sie an die hintere Zargeninnenseite kommen.
  2. Die Neigungsverstellung an der Zargeninnenseite mit dem TORX T20 vorsichtig drehen. Dadurch ändert sich der Winkel der Front.
  3. Frontstellung von vorne kontrollieren, ob die Front parallel zur Korpusvorderkante steht.
  4. Bei einer geraden Front beide Seiten möglichst gleich einstellen. Wenn die Front verdreht wirkt, links und rechts fein nachkorrigieren.
  5. Auszug schließen, von der Seite und von vorne prüfen.

Merksatz#

Höhe stellt die Front hoch oder runter. Seite stellt die Front nach links oder rechts. Neigung kippt die Front nach vorne oder hinten.

Was Sie noch im Blick haben sollten#

Bei mehreren LEGRABOX-Auszügen übereinander immer von oben nach unten arbeiten und das Fugenbild zwischen den Auszügen vergleichen. Wenn die Front nicht mehr in den Bereich der Verstellungen passt, ist meist die Frontbefestigung schief gesetzt oder der Korpus nicht im Lot. Dann hilft Nachstellen wenig, der Bau muss vorher stimmen.

Soll die Front komplett von der Zarge getrennt werden, etwa für Lackierarbeiten oder einen Austausch, klärt das die FAQ Wie löse ich die Front von der Blum LEGRABOX?. Für den kompletten Schubkasten-Ausbau aus den Korpusschienen siehe Wie baue ich eine Blum LEGRABOX aus?.
