Blum Bewegungstechnologien für Auszüge im Vergleich

Blum unterscheidet bei Schubkästen und Auszügen vier BewegungstechnologienGlossarBewegungstechnologien ist bei Blum der Oberbegriff für vier Komfort-Funktionen an Möbeln: BLUMOTION für gedämpftes Schließen, TIP-ON für mechanisches Öffnen durch Antippen, TIP-ON BLUMOTION als Kombination und SERVO-DRIVE als elektrische Öffnungsunterstützung.: BLUMOTION dämpft das Schließen, TIP-ON öffnet mechanisch durch Antippen, TIP-ON BLUMOTIONGlossarTIP-ON BLUMOTION kombiniert griffloses Öffnen durch Antippen mit gedämpftem Schließen. Die Funktion arbeitet mechanisch und braucht keinen Strom. kombiniert beides ohne Strom, und SERVO-DRIVEGlossarSERVO-DRIVE ist die elektrische Öffnungsunterstützung von Blum. Durch leichtes Antippen öffnet sich ein Auszug, eine Klappe oder eine bestimmte Gerätefront elektrisch unterstützt. arbeitet elektrisch mit 24-V-Niederspannung. Welche der vier passt, hängt von Möbel, Komfortanspruch, Korpus, Stromverfügbarkeit und davon ab, ob die Lösung später noch umgebaut werden soll.

Dieser Ratgeber vergleicht die vier Technologien aus Tischler-Sicht: was sie wirklich können, wo sie in der Praxis Grenzen haben, welche Lösung pro Anwendungsszenario sinnvoll ist und welche LignoShop-Artikel zur jeweiligen Variante gehören. Den Schwerpunkt setzt der Beitrag auf den Schubkasten- und Auszugs-Bereich. TIP-ONGlossarTIP-ON ist die mechanische Öffnungsunterstützung von Blum. Durch leichtes Antippen öffnet sich eine grifflose Tür, Klappe oder ein Auszug ein Stück. Eine Dämpfung ist bei reinem TIP-ON nicht automatisch dabei. für Türen mit Topfscharnieren ist ein eigenes Thema mit anderen Regeln und kommt als separater Ratgeber. Auch AVENTOS-Klappenbeschläge bleiben hier außen vor: dort sitzen die Bewegungstechnologien am Kraftspeicher und haben eigene Bauteile. Den Einstieg in dieses Thema macht der Ratgeber AVENTOS-Dämpfer austauschen.

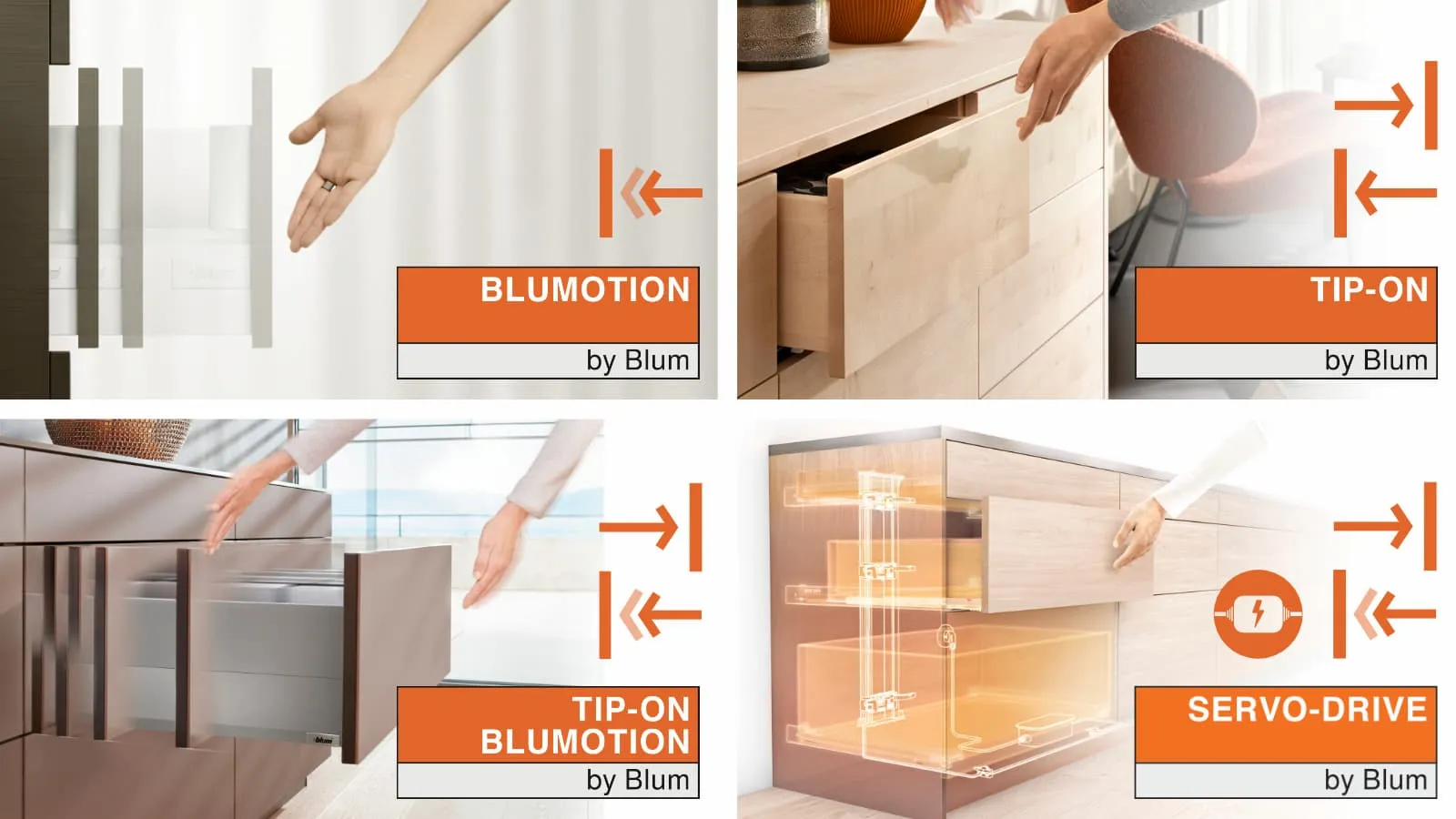

Die vier Technologien im Überblick#

Technologie	Öffnen	Schließen	Strom	Hauptanwendung
BLUMOTIONGlossarBLUMOTION ist die Blum-Dämpfung für sanftes und leises Schließen. Sie wird bei Scharnieren, Klappenbeschlägen und Auszugssystemen eingesetzt.	mit Griff	gedämpft	nein	Standard-Komfort, alle Auszüge
TIP-ON (rein)	mechanisch durch Antippen	nicht automatisch gedämpft	nein	grifflose Möbel ohne Strom, Budget-Lösung, Festlegung endgültig
TIP-ON BLUMOTION	mechanisch durch Antippen	gedämpft mit BLUMOTION	nein	griffloses Möbel ohne Strom, jederzeit auf Griff umrüstbar
SERVO-DRIVE	elektrisch unterstützt durch Antippen	gedämpft mit BLUMOTION SGlossarBLUMOTION S ist eine Blum-Führungsschiene mit angepasster Dämpfung. Sie ermöglicht mehrere Bewegungstechnologien mit einer Schiene, zum Beispiel BLUMOTION, TIP-ON BLUMOTION und SERVO-DRIVE.	ja, 24 V DC	breite oder schwere Auszüge, MüllauszugGlossarEin Müllauszug ist ein vollausziehender Möbelauszug mit aufgesetzten Mülltrennbehältern, üblicherweise in der Küche unter der Spüle oder neben dem Geschirrspüler. Häufig grifflos mit TIP-ON BLUMOTION oder SERVO-DRIVE., durchgängig grifflose Küche

Die Tabelle ist eine erste Orientierung. Wer eine Schublade einfach gedämpft schließen möchte, sucht BLUMOTION. Wer eine grifflose Schublade ohne Strom haben möchte, ist mit TIP-ON oder TIP-ON BLUMOTION richtig. Wer elektrische Öffnungsunterstützung möchte, wählt SERVO-DRIVE. Hinter dieser einfachen Logik stehen aber pro Variante eine ganze Reihe von Detail-Entscheidungen, die im Folgenden aufgemacht werden.

BLUMOTION: gedämpftes Schließen als Standard#

BLUMOTION ist Blums hydraulisches Dämpfungssystem. Am Ende des Schließwegs greift ein Dämpfer, der die Schublade kontrolliert in die Endposition zieht. Die Schublade knallt nicht zu, bremst sanft ab, und sitzt sauber im Anschlag.

Im Schubkasten- und Auszugs-Bereich ist BLUMOTION längst Standard. Praktisch jedes aktuelle Blum-Boxsystem (LEGRABOX, MOVENTO, MERIVOBOX, TANDEMBOX antaroGlossarTANDEMBOX antaro ist ein bewährtes Blum-Boxsystem mit klassischer Form und oben leicht abgeschrägter Zarge. Es wird häufig für praktische Schubkästen und Auszüge im Möbelbau eingesetzt., TANDEMGlossarTANDEM ist ein verdecktes Blum-Führungssystem für Holzschubkästen. Es sitzt unter dem Schubkasten und ist als Vollauszug oder Teilauszug erhältlich.) ist mit BLUMOTION-Korpusschienen erhältlich. Die Bezeichnung der gedämpften Variante bei den drei Hauptsystemen ist BLUMOTION S.

Was BLUMOTION ist und was es nicht ist:

• Es dämpft das Schließen. Es öffnet nicht. Wer eine Schublade haben will, die sich durch Antippen öffnet, braucht zusätzlich TIP-ON oder SERVO-DRIVE.
• Es ist die Voraussetzung für TIP-ON BLUMOTION und für SERVO-DRIVE im Auszugs-Bereich. Die TIP-ON-BLUMOTION-Einheit und die SERVO-DRIVE-AntriebseinheitGlossarDie Antriebseinheit ist der elektrische Motor von Blum SERVO-DRIVE, der einen Schubkasten oder Auszug auf Antippen elektrisch öffnet. Pro Auszug wird eine Einheit auf der BLUMOTION-S-Korpusschiene montiert. sitzen jeweils auf einer BLUMOTION-S-Schiene.
• Eine reine TIP-ON-Schiene (ungedämpft) ist konstruktiv etwas anderes und lässt sich nicht nachträglich dämpfen.

Für die Beratung wichtig: Soft-CloseGlossarSoft-Close bezeichnet eine Dämpfung, die eine Schublade oder Tür sanft und leise schließt. Bei Blum heißt diese Funktion BLUMOTION. und BLUMOTION meinen dieselbe Funktion. Soft-Close ist der allgemeine Begriff, BLUMOTION der Markenname von Blum. Wer Soft-Close haben will und ein Blum-System verbaut, sucht BLUMOTION.

TIP-ON: griffloses Öffnen ohne Strom#

TIP-ON ist die rein mechanische Öffnungsunterstützung. Durch leichtes Antippen der Front öffnet sich der Auszug ein Stück, sodass die Hand dahinter greifen oder die Schublade vollständig öffnen kann. Kein Strom, keine Antriebseinheit, nur eine federbelastete Mechanik in der Schiene.

Im Blum-Gesamtprogramm sind reine TIP-ON-Schienen für mehrere Boxsysteme verfügbar. Im LignoShop-Sortiment führen wir bei reinen TIP-ON-Schienen diese Varianten:

• MOVENTO Vollauszug 40 kg mit TIP-ON, NennlängeGlossarDie Nennlänge (NL) ist die angegebene Länge einer Schubkastenführung. Sie ist wichtig, damit Führung, Schubkasten und Korpustiefe zusammenpassen. Für Holzschubkästen an TANDEM und MOVENTO gilt immer: Schubkastenlänge (Außentiefe des Kastens) = Nennlänge minus 10 mm. 250 bis 600 mm (Blum 760Hxx00T, T51.7601, Art-Nr. 98088593000)
• TANDEM Vollauszug 30 kg mit TIP-ON, für Holzschubkästen 11 bis 16 mm Plattendicke, Nennlänge 250 bis 600 mm (Blum 560Hxx00T, T51.1700.04, Art-Nr. 81213644000)
• LEGRABOX TIP-ON Korpusschiene 40 kg (Art-Nr. 84801920000) und LEGRABOX TIP-ON Korpusschiene 70 kg (Art-Nr. 86878340000)

Für grifflose MERIVOBOX-Anwendungen bleibt es bei TIP-ON BLUMOTION und SERVO-DRIVE auf der gedämpften BLUMOTION-KorpusschieneGlossarDie Korpusschiene ist der Teil der Führung, der am Möbelkorpus befestigt wird. Auf ihr läuft der Schubkasten oder Auszug., eine reine TIP-ON-Schiene gibt es für MERIVOBOXGlossarMERIVOBOX ist ein flexibles Blum-Boxsystem mit Plattformgedanke. Mit wenigen Komponenten lassen sich viele Schubkasten- und Auszugsvarianten bauen. nicht. Bei LEGRABOXGlossarLEGRABOX ist ein Blum-Boxsystem mit schlanker, geradliniger Metallzarge. Es wird für Schubkästen und Auszüge eingesetzt, bei denen die schmale Zarge sichtbar bleibt. ist die reine TIP-ON-Schiene zwar verfügbar, für grifflose Anwendungen ist TIP-ON BLUMOTION oder SERVO-DRIVE auf der gedämpften BLUMOTION-S-Schiene aber meist die flexiblere Lösung, weil sich die Einheit jederzeit abnehmen und durch einen Griff ersetzen lässt.

Bei diesen reinen TIP-ON-Schienen ist die TIP-ON-Mechanik fest in die Korpusschiene integriert. Die Schiene öffnet durch Antippen und schließt ohne automatische Dämpfung. Sie ist konstruktiv ungedämpft und kann nicht auf BLUMOTION umgerüstet werden: wer feststellt, dass TIP-ON nicht passt, muss die ganze Schiene tauschen.

Fachliche Empfehlung aus Werkstatt-Sicht: Reine TIP-ON-Schienen sind nur dann sinnvoll, wenn die Festlegung auf rein mechanisches Antippen ohne Dämpfung bewusst gewollt ist. In allen anderen Fällen ist TIP-ON BLUMOTION (BLUMOTION-Korpusschiene plus aufsetzbare TIP-ON-Einheit) die deutlich flexiblere Lösung, weil sie spätere Umrüstung auf Griff oder SERVO-DRIVE offenhält.

TIP-ON BLUMOTION: Antippen plus Dämpfung#

TIP-ON BLUMOTION verbindet zwei Funktionen: TIP-ON für das mechanische Öffnen durch Antippen, BLUMOTION für sanftes Schließen. Anders als die reine TIP-ON-Schiene sitzt die TIP-ON-Einheit hier auf einer gedämpften BLUMOTION-Korpusschiene, die als Plattform-Schiene gleich drei Bewegungstechnologien aufnehmen kann (BLUMOTION pur, TIP-ON BLUMOTION, SERVO-DRIVE). Bei LEGRABOX und MOVENTOGlossarMOVENTO ist Blums verdecktes Unterflur-Führungssystem für Holzschubkästen, mit synchronisiertem Schwebelauf und vierdimensionaler Fronteinstellung. heißt diese Plattform-Schiene offiziell BLUMOTION S, bei MERIVOBOX und TANDEMBOX antaro spricht Blum schlicht von der BLUMOTION-Korpusschiene. Funktional ist es jeweils dieselbe Logik. Großer Vorteil: Die TIP-ON-Einheit ist abnehmbar.

Wer die TIP-ON-Einheit später entfernt, hat eine ganz normale gedämpfte Schiene mit Griffbedienung. Wer die Schiene im umgekehrten Schritt mit der Einheit nachrüsten will, kauft die Einheit dazu und setzt sie auf die vorhandene BLUMOTION-S-Schiene. Beides geht punktuell, an einem einzelnen Auszug, ohne den Rest der Anlage anzufassen.

Die TIP-ON-Einheiten sind systemspezifisch:

• LEGRABOX und MOVENTO teilen sich dieselbe Einheit (Blum-Nr. T60L7xxx); die Korpusschienen selbst bleiben aber eigenständige Bauteile, nur die Aufnahme für die Einheit ist gleich gestaltet
• MERIVOBOX hat eine eigene Einheit (Blum-Nr. T60H4xxx)
• TANDEMBOX antaro hat eine eigene Einheit (Blum-Nr. T60B3xxx)

Die Einheiten sind nicht untereinander austauschbar. Die Verwechslungsgefahr ist bei TANDEMBOX besonders groß, weil die Bauform oberflächlich ähnlich aussieht. Vor Bestellung exakt prüfen, welches BoxsystemGlossarEin Boxsystem ist ein komplettes Schubkastensystem mit fertigen Zargen, Führung, Frontbefestigung und passendem Zubehör. Bei Blum gehören LEGRABOX, MERIVOBOX und TANDEMBOX antaro zu den wichtigsten Boxsystemen. verbaut ist und welche Variante (S0/S1 für leichte Auszüge, L1/L3/L5 für höhere Lasten, jeweils farblich unterschieden weiß / lichtgrau / staubgrau / schwarz). Die Wahl der richtigen Variante hängt von Nennlänge und Gesamtgewicht des Auszugs ab (Schubkasten, Front und Inhalt zusammen): eine zu schwach oder zu stark gewählte Einheit verschlechtert Öffnungs- und Schließverhalten.

Für die Auswahlentscheidung, speziell beim Nachrüsten oder beim Bestand-Ersatz, ist der Detail-Ratgeber TIP-ON BLUMOTION Einheiten: LEGRABOX, MERIVOBOX, TANDEMBOX gedacht. Dort stehen pro System die exakten Nennlängen- und Gewichtsbereiche, die LignoShop-Artikelnummern und die farblichen Erkennungsmerkmale.

Erkennungsmerkmal direkt am Bauteil: Auf der Metallaufnahme der Einheit steht eine Nummer. T60L0x0 für LEGRABOX/MOVENTO, T60.4x0 für MERIVOBOX (auf der Rückseite), T60B0x0 für TANDEMBOX. Wer im Bestand nachrüstet und sich nicht sicher ist, schaut auf die bestehende Einheit oder auf die Schiene und gleicht die Nummer ab.

SERVO-DRIVE: elektrische Komfort-Lösung#

SERVO-DRIVE ist die elektrische Komfortlösung von Blum. Ein leichtes Antippen der Front, danach unterstützt ein elektrischer Antrieb die Öffnungsbewegung. Anders als TIP-ON braucht SERVO-DRIVE Strom, eine Antriebseinheit pro Auszug und ein zentrales NetzgerätGlossarDas SERVO-DRIVE-Netzgerät versorgt die Antriebseinheiten mit 24 V Niederspannung. Es wandelt 220 bis 240 V Netzspannung in 24 V DC und versorgt je nach Modell mehrere Antriebseinheiten zentral..

Die technischen Eckdaten:

• Antriebseinheit Z10A3000, eine pro Auszug
• Netzgerät Z10NE04EA mit 72 W, 220 bis 240 V Eingang, 24 V DC Ausgang. Versorgt bis zu 50 Antriebseinheiten
• Verbindungsknoten Z10V100E.01, werkzeuglose Piercing-Montage, Stromverbindung über Metallspitzen
• Mindest-KorpusbreiteGlossarDie Korpusbreite (KB) ist das Außenmaß eines Möbelkorpus von Seitenwand-Außenseite zu Seitenwand-Außenseite. Wichtige Bezugsgröße bei Beschlag-Auswahl, Auszugsbreite und bei Pflicht-Schwellen von Blum-Komponenten. 275 mm

Platzbedarf hinten (oft der entscheidende Punkt bei Nachrüstung): Hinter dem Auszug muss ausreichend Raum für die Antriebseinheit vorhanden sein. Als schnelle Praxisprüfung gilt:

• Bei LEGRABOX, MERIVOBOX und TANDEMBOX antaro mit Holz-Rückwand werden je nach Anwendung meist rund Nennlänge plus 35 mm benötigt. Bei Stahl-Rückwand sind es meist rund Nennlänge plus 18 mm.
• Bei MOVENTO und TANDEM liegt der Mindestplatzbedarf in vielen SERVO-DRIVE-Anwendungen bei Nennlänge plus 30 mm.
• Eine Ausnahme ist die MERIVOBOX-Korpusschiene mit Überauszug 453.xx01BZ (Art-Nr. 94655216000) für Müllanwendungen. Hier wird die Korpusschiene mit der nächst kürzeren MERIVOBOX-Zarge kombiniert, zum Beispiel 500 mm Korpusschiene mit 450 mm Zarge. Dadurch bleibt hinter der Rückwand deutlich mehr Platz, und der Mindestplatzbedarf kann bei dieser speziellen Anwendung bei rund Nennlänge plus 3 mm liegen. Das gilt nur für diese Überauszug-Mülllösung, nicht allgemein für MERIVOBOX.

Die exakten Werte hängen von System, Anwendung, Rückwand und Montageart ab und müssen Sie vor der Bestellung mit der jeweiligen Blum-Planungsseite abgleichen. Stahl-Rückwände werden vor allem in industriell hergestellten Küchen verbaut und sind in der Regel nicht im freien Handel erhältlich; LignoShop bietet sie nicht an. Bei Nachrüstung in einer Bestandsküche deshalb vor der Bestellung prüfen, ob eine Holz- oder StahlrückwandGlossarEine Stahlrückwand ist eine Metall-Rückwand für Blum-Boxsysteme wie LEGRABOX, MERIVOBOX oder TANDEMBOX. Vor allem für Serienmöbel und Industrie, im freien Handel kaum als Einzelteil erhältlich; LignoShop bietet sie nicht an. verbaut ist.

Die Verkabelung läuft über das Verteilerkabel und den VerbindungsknotenGlossarDer SERVO-DRIVE-Verbindungsknoten verteilt die 24-V-Stromversorgung vom Verteilerkabel auf die einzelnen Antriebseinheiten. Werkzeuglose Piercing-Montage: Metallspitzen stellen die Stromverbindung beim Aufsetzen her.. Pro Verteilerkabel ein Netzgerät. Bei einer Kücheninsel mit eigener Auszugszeile gilt: Die Insel wird in der Regel über ein eigenes Verteilerkabel und ggf. ein eigenes Netzgerät versorgt, getrennt von der wandseitigen Küchenzeile. Praxis-Regel: in Reihe legen, nicht zur Insel hin und zurück, sonst lässt sich die Belastungsgrenze nicht sauber kalkulieren.

Eine eigenständige Sub-Variante ist SERVO-DRIVE UNO. Das ist ein autarkes Einzelsystem mit eigenem Konverter, ausgelegt für genau eine Antriebseinheit. Hauptanwendung ist der einzelne Müllauszug in einer bestehenden Küche, also dort, wo nicht die ganze Küche grifflos ausgelegt ist, sondern nur eine Stelle elektrisch unterstützt werden soll. Im Sortiment als SERVO-DRIVE UNO Set (Art-Nr. 89122755).

Bei sehr breiten und schweren Schubkästen oder bei hohen schweren Müllauszügen kann eine einzelne Antriebseinheit zu schwach sein. Lösung: zwei Antriebseinheiten parallel über das SERVO-DRIVE Synchronisationskabel Z10KxxxS koppeln (Art-Nr. 88399577000, in den Längen 8, 50, 120 oder 160 cm), entweder nebeneinander versetzt oder übereinander auf der Aluminium-Kopplungsschiene befestigt. Wichtig nicht zu verwechseln mit der mechanischen SynchronisierungswelleGlossarDie Synchronisierungswelle verbindet zwei Auslöse-Einheiten links und rechts eines breiten Auszugs mechanisch und sorgt dafür, dass die Front auch bei seitlichem Antippen zuverlässig auslöst. Pro Boxsystem und Bewegungstechnologie gibt es unterschiedliche Wellen. bei TIP-ON BLUMOTION (siehe Abschnitt SynchronisierungGlossarEine Synchronisierung verbindet die linke und rechte Auslöse- oder Bewegungseinheit. Sie verbessert die Funktion, besonders bei breiten grifflosen Auszügen. weiter unten): das Kabel ist elektrisch und koppelt zwei Servo-Drive-Antriebe, die Welle ist mechanisch und koppelt zwei TIP-ON-Einheiten links und rechts an einer breiten Front. In der Werkstatt mehrfach so gebaut, läuft das sauber, sobald die Synchronisation passt.

Welche Technologie passt zu welchem Blum-System#

Nicht jede Schiene ist für jede Bewegungstechnologie ausgelegt. Pro Boxsystem sieht das so aus:

LEGRABOX und MOVENTO: Beide Systeme nutzen die gleichen TIP-ON-BLUMOTION-Einheiten (T60L7xxx). Verfügbar als BLUMOTION-S-Korpusschiene plus aufsetzbarer TIP-ON-Einheit, plus SERVO-DRIVE-Komponenten auf derselben Schiene. Die LEGRABOX-Korpusschiene BLUMOTION S gibt es in 40 kg, 750.xx01S und 70 kg, 753.xx01S. Die MOVENTO-Führung BLUMOTION S in 40 kg, 760Hxx00S und 60/70 kg, 766Hxx00S. Nennlänge 270 bis 650 mm bei LEGRABOX und 270 bis 750 mm bei MOVENTO. Bei MOVENTO und LEGRABOX existiert zusätzlich jeweils eine reine TIP-ON-Korpusschiene (siehe Abschnitt TIP-ON oben). Die LEGRABOX-TIP-ON-Schiene gibt es in 40 kg und 70 kg.

MERIVOBOX: Eigene TIP-ON-BLUMOTION-Einheiten (T60H4xxx). BLUMOTION-Korpusschiene 40 kg, 450.xx01B und 70 kg, 453.xx01B. Nennlänge 270 bis 600 mm. Eine reine TIP-ON-Schiene für MERIVOBOX führt LignoShop nicht; wer grifflos öffnen will, nimmt die BLUMOTION-Schiene plus TIP-ON-BLUMOTION-Einheit oder SERVO-DRIVE.

TANDEMBOX antaro: Eigene TIP-ON-BLUMOTION-Einheiten (T60B3xxx). Korpusschienen für 30 kg, 578.xx01M und 65 kg, 576.xx01M. Nennlänge 270 bis 650 mm. Wichtig: Bei TANDEMBOX antaro ab Korpusbreite KB ≥ 750 mm sind zusätzlich eine TIP-ON-BLUMOTION-Halterung für die Synchronisierungswelle und ein Bodenabstützwinkel nötig (KB-Thema, nicht mit der LWGlossarDie lichte Korpusweite (LW) ist das Innenmaß zwischen den Seitenwänden eines Möbelkorpus, also Korpusbreite abzüglich beider Seitenwandstärken. Bezugsgröße bei Zargen-, Schienen- und Synchronisierungs-Auswahl.-Schwelle für die Synchronisierungswelle selbst zu verwechseln). Achtung bei älteren TANDEMBOX antaro oder TANDEMBOX Klassik ohne Aussparung in der Schiene: Die lassen sich konstruktiv nicht mit TIP-ON BLUMOTION nachrüsten, weil die Schiene den Platz für die Einheit nicht hat. Wie sich die verbaute Schiene identifizieren lässt, steht in der FAQ Wo finde ich die Typnummer meiner Blum-Schiene?.

TANDEM: Klassisches Holzschubkasten-Vollauszugs-System. Mit BLUMOTION-Dämpfung erhältlich, SERVO-DRIVE über die passenden Komponenten möglich. Eine reine TIP-ON-Variante existiert (TANDEM Vollauszug mit TIP-ON, 560Hxx00T, Art-Nr. 81213644000) als Randartikel, siehe Abschnitt TIP-ON oben.

METABOXGlossarMETABOX ist ein einfacheres Blum-Boxsystem mit wenigen Komponenten. Es eignet sich für funktionale Schubkästen und Auszüge, bei denen eine robuste Grundlösung reicht.: TIP-ON gibt es für METABOX nicht. BLUMOTION lässt sich über einen Nachrüstartikel an METABOX-Teilauszügen nachträglich ergänzen, mehr Bewegungstechnik kombiniert das System nicht. Wer modern grifflos plant, ist mit METABOX an der falschen Stelle und sollte auf MERIVOBOX, MOVENTO oder LEGRABOX wechseln.

Frontspalt 2,5 mm: warum konsequent geplant werden muss#

Bei TIP-ON und TIP-ON BLUMOTION gibt Blum einen FrontspaltGlossarDer Frontspalt ist der Abstand zwischen Möbelfront und Korpus oder zwischen zwei Fronten. Bei grifflosen Auszügen ist er besonders wichtig. von 2,5 mm vor. Dieser Spalt ist die Reserve, die das Antippen der Front überhaupt erst zulässt: Wenn die Front zu knapp am Korpus sitzt, lässt sie sich nicht nach hinten drücken, und der Auszug löst nicht zuverlässig oder gar nicht aus.

Die wichtige Beratungsregel: Der Frontspalt muss konsequent über die ganze Front gedacht werden, nicht nur an den nachgerüsteten Auszügen. Sonst entstehen sichtbare Sprünge im Fugenbild. Das gilt auch für angrenzende Türen und Gerätetüren (Kühlschrank, Gefrierschrank, Spülmaschine): Wenn Sie dort eine Möbelfront vorschrauben, müssen Sie diese Fronten ebenfalls 2,5 mm nach vorne versetzen. Die meisten Geräte können das, wenn Sie die Anbauanleitung sauber lesen. Bei der Planung der Gesamtküche zwingend mitkalkulieren.

Praxis-Hilfe: Für TIP-ON BLUMOTION in TANDEMBOX gibt es die Einstelllehre 65.5627. Für LEGRABOX und MOVENTO Korpusschienen gibt es die Frontspaltlehre 65.5631 (Art-Nr. 89057345). Beide sorgen für den exakten 2,5-mm-Frontspalt, ohne dass Sie mehrfach nachmessen und korrigieren müssen. Die geringe Investition lohnt sich bei jedem Projekt mit mehr als zwei Auszügen.

Bei SERVO-DRIVE ist die Situation ähnlich, technisch aber nicht identisch. Hier geht es nicht um den 2,5-mm-Frontspalt, sondern um den notwendigen Auslöseweg von 2 mm, der über den Blum-Distanzpuffer sichergestellt wird. Beide Punkte wirken sich auf das Fugenbild aus, beruhen aber auf unterschiedlichen Vorgaben.

Wer SERVO-DRIVE UNO einzeln am Müllauszug nachrüstet, muss sich bewusst sein, dass dieser Auszug minimal über den restlichen Fronten der Küche steht, wenn die anderen Fronten nicht für den Versatz geplant waren. Das ist optisch nicht katastrophal, fällt designaffinen Bauherren aber auf.

Synchronisierung: mechanische Welle und elektrisches Kabel#

Im Auszugs-Bereich gibt es zwei Bauteile von Blum, die beide unter dem Stichwort "Synchronisierung" laufen. Sie haben unterschiedliche Aufgaben und werden je nach Bewegungstechnologie eingesetzt.

Mechanische Synchronisierungswelle für TIP-ON BLUMOTION: Bei breiten und hohen Schubkasten-Fronten reicht die TIP-ON-Auslösung in der Mitte oft nicht aus. Wer den Auszug seitlich antippt, drückt links oder rechts an der Front, wo die Auslösekraft nicht ankommt. Der Auszug springt nicht oder nur ruckhaft auf. Die Antwort ist eine mechanische Synchronisierungswelle T60.1125W, die die beiden TIP-ON-Einheiten links und rechts mechanisch verbindet. Wer rechts drückt, löst auch links aus. Der Synchronisierungsadapter T60.000D (Art-Nr. 82623116) gehört zum Lieferumfang der TIP-ON-BLUMOTION-Einheit, ist also bei der Bestellung der Einheit dabei. Wer einen Adapter ersetzen muss, bekommt ihn separat als Ersatzteil.

T60.1125W ist die Welle-Variante für TIP-ON BLUMOTION. Für schmale lichte Korpusweiten unterhalb der Welle-Schwelle gibt es einteilig die kurze Synchronisierung T60.300D (Art-Nr. 89244384). Reines TIP-ON nutzt eine andere Welle-Familie: ZST.1160W mit Ritzel-Set T57.7400.01 für LEGRABOX und MOVENTO ohne BLUMOTION, T57.1140S für TANDEM 560H. Welche Welle für welches System die richtige ist und welche Zuschnittformeln gelten, steht in der FAQ Welche Synchronisierungswelle für welches Blum-Boxsystem?.

Aus Werkstatt-Sicht sollte die Synchronisierung bei TIP-ON BLUMOTION grundsätzlich mit eingeplant werden, sobald sie technisch möglich ist. Sie vergrößert den Auslösebereich und sorgt dafür, dass der Auszug auch bei seitlichem Antippen zuverlässig öffnet. Bei breiteren Fronten drücken Nutzer selten exakt mittig. Ohne Synchronisierung kann TIP-ON BLUMOTION je nach Anwendung funktionieren, mit Synchronisierung läuft es in der Praxis aber zuverlässiger.

Blum arbeitet bei der Synchronisierung nicht mit einer pauschalen Korpusbreiten-Regel, sondern mit Schwellen je nach lichter Korpusweite (LW) und System. Unterhalb der jeweiligen Untergrenze ist die Synchronisierung nicht vorgesehen, oberhalb wird sie zunächst als einteilige Variante geliefert, ab einer höheren Grenze als Welle mit Adapter zum Ablängen.

System	Synchronisierung ab LW	Einteilig	Welle mit Adapter ab LW
LEGRABOX	245 mm	245 bis 293 mm	294 mm
MERIVOBOX	243 mm	243 bis 296 mm	297 mm
TANDEMBOX antaro	238 mm	238 bis 286 mm	287 mm
MOVENTO	265 mm	265 bis 313 mm	314 mm

Die exakten Werte vor der Bestellung am aktuellen Blum-Katalog gegenprüfen, die Übergänge zwischen einteiliger und Welle-Variante können sich beim Modellwechsel verschieben.

Wichtig ist die Unterscheidung zwischen lichter Korpusweite und Korpusbreite: Die Synchronisierungswelle ist ein LW-Thema. Davon getrennt zu betrachten ist das KB-Thema bei TANDEMBOX antaro ab Korpusbreite KB ≥ 750 mm: hier kommen zusätzliche Bauteile dazu, nämlich die TIP-ON-BLUMOTION-Halterung für die Synchronisierungswelle und der Bodenabstützwinkel. Das ist nicht mit der lichten Korpusweite für die Synchronisierungswelle zu verwechseln.

Elektrisches SynchronisationskabelGlossarDas elektrische SERVO-DRIVE-Synchronisationskabel koppelt zwei Antriebseinheiten an einem breiten oder schweren Auszug, damit sie zeitgleich auslösen. Nicht zu verwechseln mit der mechanischen Synchronisierungswelle bei TIP-ON BLUMOTION. für SERVO-DRIVE: ein anderes Bauteil mit anderer Aufgabe. Hier geht es nicht um die Auslösekraft an breiten Fronten, sondern um zwei parallel arbeitende Antriebseinheiten. Wenn ein Auszug zu breit oder zu schwer für eine einzelne SERVO-DRIVE-Antriebseinheit ist, koppelt das mehradrige SERVO-DRIVE Synchronisationskabel Z10KxxxS (Art-Nr. 88399577000, in den Längen 8, 50, 120 oder 160 cm) zwei Antriebseinheiten elektrisch, sodass sie zeitgleich auslösen. Im Schubkasten- und Auszugs-Bereich ist es Zubehör für TANDEMBOX, MOVENTO und TANDEM.

Beide Bauteile heißen umgangssprachlich oft "Synchronisierung", sind aber technisch und im Bestellprozess klar getrennt: Welle ist mechanisch (TIP-ON), Kabel ist elektrisch (SERVO-DRIVE). Bei der Bestellung darauf achten, welche Variante gemeint ist.

Bei SERVO-DRIVE entfällt das Thema mechanische Synchronisierung sinngemäß, weil die elektrische Antriebseinheit unabhängig von der Druckposition auslöst. Egal wo Sie am Auszug antippen, die Antriebseinheit fährt aus.

Wie sich die drei Systeme im Alltag anfühlen#

Neben der Technik unterscheiden sich TIP-ON, TIP-ON BLUMOTION und SERVO-DRIVE auch darin, wie die Bedienung sich anfühlt. Das ist im Beratungsgespräch oft wichtiger, als das Datenblatt vermuten lässt.

Reines TIP-ON läuft zweistufig und bewusst: Antippen zum Öffnen, Zudrücken zum Schließen. Das Zudrücken spannt den Mechanismus für das nächste Antippen vor. Wer eine klare, eindeutige Bedienabfolge schätzt, fühlt sich damit oft am wohlsten.

TIP-ON BLUMOTION läuft im Öffnen identisch, beim Schließen braucht die Schublade einen leichten Schubs, damit die BLUMOTION-Dämpfung greift und die Schublade sanft in den Anschlag zieht. Sehr komfortabel, aber das Zuschubsen ist anfangs ungewohnt: Sie werfen Türen und Schubkästen normalerweise nicht zu. Nach ein paar Tagen Eingewöhnung ist es kein Thema mehr.

SERVO-DRIVE öffnet auf Antippen elektrisch unterstützt und zieht beim Schließen über die BLUMOTION-S-Schiene gedämpft ein. Das ist die ruhigste Bedienung der drei: kein bewusstes Drücken zum Vorspannen, kein Schubs zum Dämpfen-Auslösen, einfach antippen und loslassen.

Wer den Bedien-Aspekt beim grifflosen Öffnen tiefer abwägen möchte, findet die Werkstatt-Sicht zu TIP-ON gegen TIP-ON BLUMOTION ausführlicher in der FAQ Was ist der Unterschied zwischen TIP-ON und TIP-ON BLUMOTION?.

Persönliche Empfehlung pro Anwendungsszenario#

Acht typische Beratungssituationen, wie ich sie in der Werkstatt entscheide:

Küche, Privathaushalt, durchgängig grifflos: SERVO-DRIVE für die gesamte Anlage, inklusive Geräteschränke mit Front (Kühlschrank, Spülmaschine, Gefrierschrank). Bei Müllauszügen je nach Konzept SERVO-DRIVE UNO als autarkes Einzelsystem. Falls einzelne Auszüge stattdessen mit TIP-ON BLUMOTION gebaut werden, gilt: Synchronisierung sofern technisch möglich mit einplanen, die LW-Schwellen je System stehen im Abschnitt Synchronisierung oben. Bei SERVO-DRIVE entfällt das Thema sinngemäß.

Küche mit knapperem Budget oder Probe-Szenario: TIP-ON BLUMOTION an der gedämpften BLUMOTION-S-Schiene als Einstieg, später aufrüstbar oder umrüstbar auf Griff oder SERVO-DRIVE. Keine reine TIP-ON-Schiene wählen, wenn die Festlegung nicht ganz sicher ist.

Schlafzimmer, Nachttisch, bettnaher Bereich: TIP-ON BLUMOTION nur bedingt, wegen des hörbaren Zuschubsens. Eine klassisch gegriffene, gedämpfte Lösung ist hier leiser und im Bett-Umfeld angenehmer.

Kleiderschrank, Kommode, Badezimmer: TIP-ON BLUMOTION gut geeignet, besonders dort, wo Griffe stören oder bewusst weggelassen werden sollen. Hier ist das Geräusch beim Zuschubsen unproblematisch.

Müllauszug einzeln in bestehender Küche: SERVO-DRIVE UNO, mit Bewusstsein für den 2,5-mm-Frontspalt-Versatz gegenüber den restlichen Fronten. Für designaffine Bauherren mit Anspruch auf gleichmäßige Fugen ein Knackpunkt, in solchen Fällen eher bei der Grifflösung mit BLUMOTION bleiben.

Werkstatt-Auszüge, schwere Schubladen: Eher nicht empfohlen, außer für klar definierten Anwendungsfall (z.B. häufig genutzter Werkzeug-Auszug, der beidhändig bedient wird). In der Regel ist klassische BLUMOTION mit Griff hier robuster und stress-freier im Werkstatt-Alltag.

Fremdhersteller-Auszüge mit UnterflurführungGlossarEine Unterflurführung ist eine Schubkastenführung, bei der die Schienen unter dem Schubkasten sitzen. Die Führung ist bei geschlossener Schublade kaum sichtbar und wird häufig bei Holzschubkästen eingesetzt.: In Einzelfällen lässt sich SERVO-DRIVE auch an anderen Unterflurauszügen testen, das ist aber keine Blum-Systemlösung und ohne Blum-Gewährleistung. An Kugelführungen, Rollenführungen oder einfachen Auszugssystemen klar abraten, da fehlt die Schienen-Voraussetzung.

Hat der Endkunde die Wahl#

Eine zentrale Beratungsfrage. Die Antwort:

Ja, hat er. Genau über die TIP-ON-BLUMOTION-Variante mit gedämpfter Schiene oder über SERVO-DRIVE auf BLUMOTION-S. Die Wahl bleibt jederzeit offen:

• TIP-ON-Einheit raus, Griff dran: gedämpfte Schublade mit Griff
• SERVO-DRIVE-Antriebseinheit raus, Griff dran: ebenfalls gedämpfte Schublade mit Griff

Das geht auch punktuell. Wo SERVO-DRIVE oder TIP-ON BLUMOTION an einer Stelle nicht passt, wird genau dort umgerüstet, der Rest bleibt unverändert.

Die Einschränkung gilt nur in eine Richtung. Wer eine reine TIP-ON-Schiene (ungedämpft) wählt, ist festgelegt und kann nicht nachträglich auf gedämpft umbauen. Reine TIP-ON-Schienen sind daher nur dann die richtige Wahl, wenn die Technik bewusst behalten werden soll und das Budget der entscheidende Faktor ist. Sonst grundsätzlich: BLUMOTION-S-Schiene gedämpft, dazu wahlweise SERVO-DRIVE oder TIP-ON-BLUMOTION-Einheit.

Häufige Verwechslungen und typische Fehler#

Aus Service-Mails und Telefonberatung kommen immer wieder dieselben Themen.

Soft-Close gegen TIP-ON: kommt in der Praxis kaum vor. Die Kunden wissen mehrheitlich, dass grifflos und Soft-Close nicht dasselbe sind. Wer Soft-Close haben will, sucht BLUMOTION. Wer grifflos öffnen will, sucht TIP-ON, TIP-ON BLUMOTION oder SERVO-DRIVE.

Systembindung der Bewegungstechnologie: deutlich häufiger als Stolperstein. Blum-Komponenten passen nur in Blum-Systeme, Hettich nicht in Blum, etc. Auch innerhalb von Blum gilt: nicht jede Schiene ist für TIP-ON vorbereitet. Bei älteren TANDEMBOX antaro oder TANDEMBOX Klassik fehlen die Aussparungen für die TIP-ON-Einheit. Vor Bestellung Schienen-Typnummer und Aussparung kontrollieren.

SERVO-DRIVE an Fremdherstellern: In Einzelfällen lässt sich SERVO-DRIVE auch an anderen Unterflurauszügen testen, das ist aber keine Blum-Systemlösung und ohne Blum-Gewährleistung. Wer das probieren möchte, sollte vorab testen und selbst entscheiden, ob das Ergebnis trägt. An Kugelführungen, Rollenführungen oder anderen Auszugssystemen klar abraten, weder SERVO-DRIVE noch TIP-ON BLUMOTION (letzteres geht ohnehin nicht, da die Schiene fehlt).

Vier wiederkehrende Fehler in der Werkstatt-Beratung:

1. Maßhaltigkeit unterschätzt: Im Möbelbau gilt mindestens millimetergenau, teilweise im Halbmillimeterbereich. Wer hier schludert, bekommt Folgeprobleme bei jedem Bewegungssystem, nicht nur bei TIP-ON.
2. Frontabstände nicht konsequent eingehalten: Die 2,5 mm an den Fronten sind notwendig, damit TIP-ON sauber auslöst. Freihand-Justage ist möglich, mit der passenden Lehre wird der Vorgang aber deutlich komfortabler und schneller, vor allem über mehrere Auszüge hinweg.
3. Übermäßiges Justieren: Häufiger Fehler ist, an mehreren Stellen gleichzeitig zu drehen. Empfehlung: zuerst die Grundeinstellungen belassen, dann mit Bedacht eine Einstellung verändern. Wenn die keine Wirkung bringt, zurückstellen und an der nächsten ansetzen. Sich an das Problem herantasten, nicht alles auf einmal.
4. Synchronisierung vergessen: Bei breiten Fronten ohne Synchronisierung wundert sich der Bauherr über schlechtes Auslösen bei seitlichem Druck. Bei vorhandener Synchronisierung umgekehrt prüfen, ob die Welle klemmt, zu steif oder zu locker sitzt: das verursacht ebenfalls Auslöse- und Laufprobleme.

Sortiment-Hinweis#

Im LignoShop liegen die Komponenten je nach Auszugstyp in unterschiedlichen Kategorien: die Schienen unter Unterflurführungen für Holzschubkästen (MOVENTO, TANDEM) und unter Zargenführungssysteme für die Boxsysteme (LEGRABOX, MERIVOBOX, TANDEMBOX antaro), die elektrische SERVO-DRIVE-Technik unter Blum SERVO-DRIVE E-Auszug. Wer einen kompletten Auszug konfiguriert, braucht je nach Variante:

• Reine TIP-ON-Schiene (BLUMOTION-Dämpfung nicht möglich): Korpusschiene mit fest eingebauter, nicht tauschbarer TIP-ON-Mechanik. Im Sortiment als MOVENTO Vollauszug 40 kg, TANDEM Vollauszug 30 kg und LEGRABOX TIP-ON Korpusschiene 40 kg oder 70 kg. Festlegung beim Kauf endgültig, kein nachträgliches Aufrüsten auf Dämpfung möglich.
• TIP-ON BLUMOTION: BLUMOTION-Korpusschiene plus systemspezifische TIP-ON-Einheit. Praxis-Standard für Küchen-Auszüge ist die L3-Variante in Staubgrau: TIP-ON BLUMOTION L3 für LEGRABOX/MOVENTO, TIP-ON BLUMOTION L3 für MERIVOBOX, TIP-ON BLUMOTION L3 für TANDEMBOX antaro. Alle weiteren Varianten S0/S1/L1/L5 siehe Detail-Ratgeber TIP-ON BLUMOTION Einheiten: LEGRABOX, MERIVOBOX, TANDEMBOX. Bei breiten Fronten zusätzlich Synchronisierungswelle T60.1125W, bei TANDEMBOX antaro ab Korpusbreite 750 mm Bodenabstützwinkel Z96.2011. Der Synchronisierungsadapter ist im Lieferumfang der TIP-ON-Einheit enthalten und nur als Ersatzartikel separat erhältlich.
• SERVO-DRIVE: BLUMOTION-Korpusschiene plus Antriebseinheit Z10A3000 plus Netzgerät Z10NE04EA plus Verbindungsknoten Z10V100E.01, ggf. plus Distanzpuffer. Bei zwei gekoppelten Antriebseinheiten zusätzlich Synchronisationskabel Z10KxxxS. Wichtig zur Abgrenzung: Diese DistanzpufferGlossarDer SERVO-DRIVE-Distanzpuffer sichert den Auslöseweg von 2 mm zwischen Korpus-Rückseite und Schubkasten-Rückwand, damit der Antrieb auf Antippen reagieren kann. Nur für SERVO-DRIVE, nicht bei TIP-ON BLUMOTION verwenden. sind ausschließlich für SERVO-DRIVE. Bei TIP-ON BLUMOTION sind Puffer nicht zulässig, weil sie das Auslöseverhalten der Einheit blockieren.
• SERVO-DRIVE UNO: autarkes Einzelset Z10UB00EA als Stand-alone-Lösung am Müllauszug.

Vor der Bestellung lohnt sich der Blick in die Hersteller-Programmübersichten von Blum und in die LignoShop-Hinweis-PDFs zu den TIP-ON-BLUMOTION-Einheiten pro Boxsystem (LEGRABOX/MOVENTO, MERIVOBOX, TANDEMBOX antaro), die die jeweils kompatiblen Varianten und Erkennungsmerkmale aufschlüsseln.

Empfehlung in einem Satz#

Wer eine moderne Küche grifflos plant, plant SERVO-DRIVE. Wer ohne Strom griffloses Öffnen will und die Möglichkeit zum Umbau auf Griff offenhalten möchte, wählt TIP-ON BLUMOTION an einer BLUMOTION-S-Schiene. Wer Soft-Close in einer Küche mit Griffen sucht, ist bei BLUMOTION richtig. Reine TIP-ON-Schienen sind nur die richtige Wahl, wenn das Budget eindeutig der entscheidende Faktor ist und der Bauherr die Festlegung bewusst akzeptiert.
