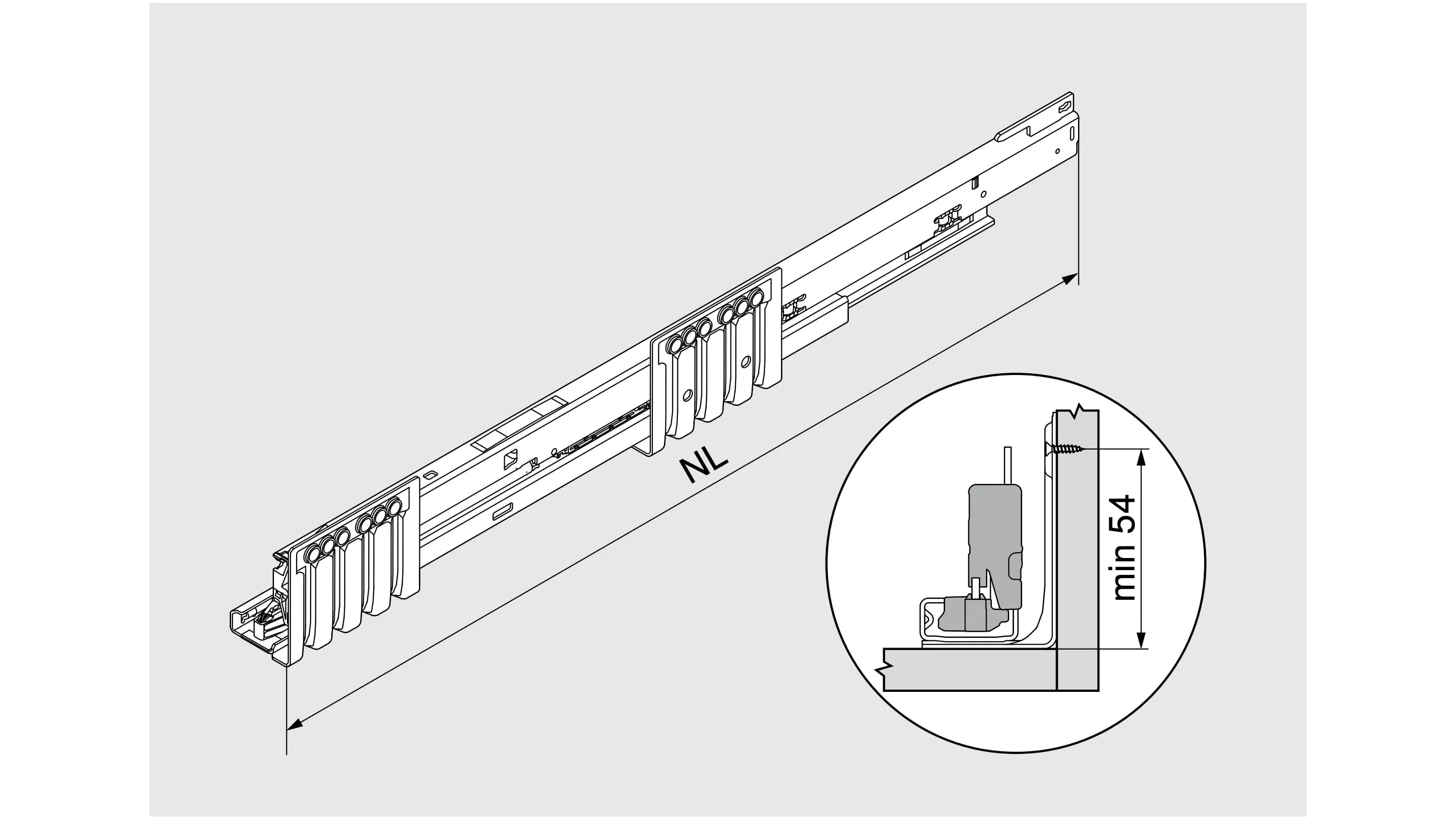

Die Nennlänge (NL) wird an der Korpusschiene selbst gemessen, im eingeschobenen Zustand über die gesamte Schienenlänge. Sie bestimmt zusammen mit der Belastungsklasse die richtige Schiene: die Korpusschiene 40 kg gibt es in NL 270 bis 600 mm, die Korpusschiene 70 kg in NL 450 bis 600 mm. Bei der seitlichen Verschraubung am Korpus gilt: mindestens 54 mm Höhe für die Schraube einplanen.

Anschraubpositionen 40 kg#

Die 40-kg-Schiene hat zwei Schraubfelder, deren Lage von der NL-Gruppe abhängt: eine Anordnung für NL 270 bis 350 mm, eine für NL 400 bis 600 mm. So lesen Sie die Maßketten (gilt für beide Zeichnungen): rechts liegt die Vorderkante der Schrankseite, links das Schienenende. Die erste Schraube sitzt im dritten Loch der Schiene, in der Regel 37 mm von der Vorderkante. Von dort folgen die weiteren Positionen dem 32-mm-Raster.

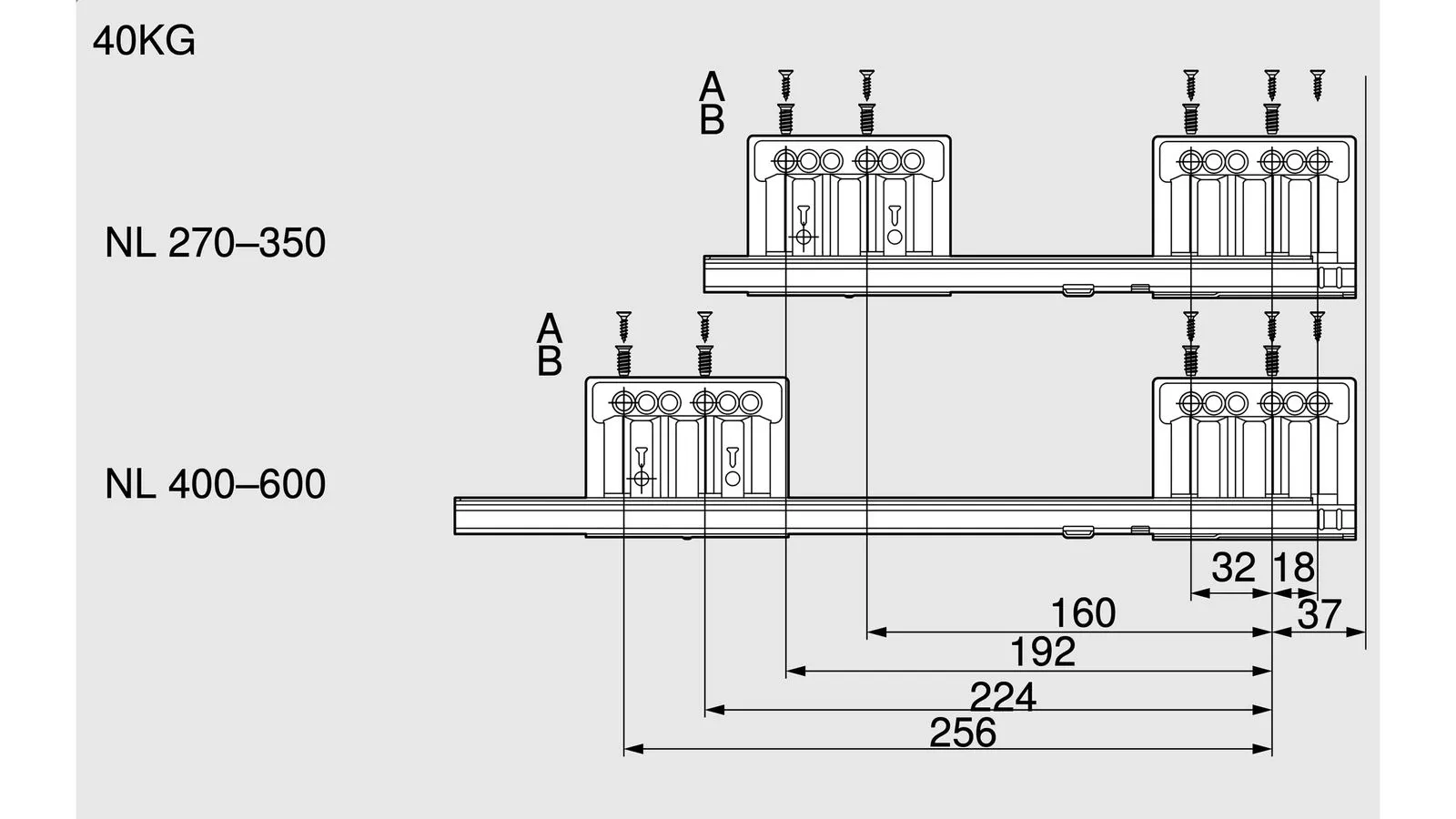

Schraubfelder der 40-kg-Korpusschiene für die Nennlängen-Gruppen 270 bis 350 und 400 bis 600 mm mit Maßketten
Anschraubpositionen der 40-kg-Schiene, oben NL 270 bis 350 mm, unten NL 400 bis 600 mm. Zeichnung: Blum.

Anschraubpositionen 70 kg#

Die 70-kg-Schiene hat bei NL 450 bis 550 mm ebenfalls zwei Schraubfelder. Bei NL 600 kommt ein drittes, mittleres Feld dazu, damit die höhere Belastung sauber in den Korpus eingeleitet wird. Die Leserichtung ist dieselbe: Vorderkante rechts, erste Schraube im dritten Loch bei in der Regel 37 mm, danach das 32-mm-Raster entlang der Maßkette.

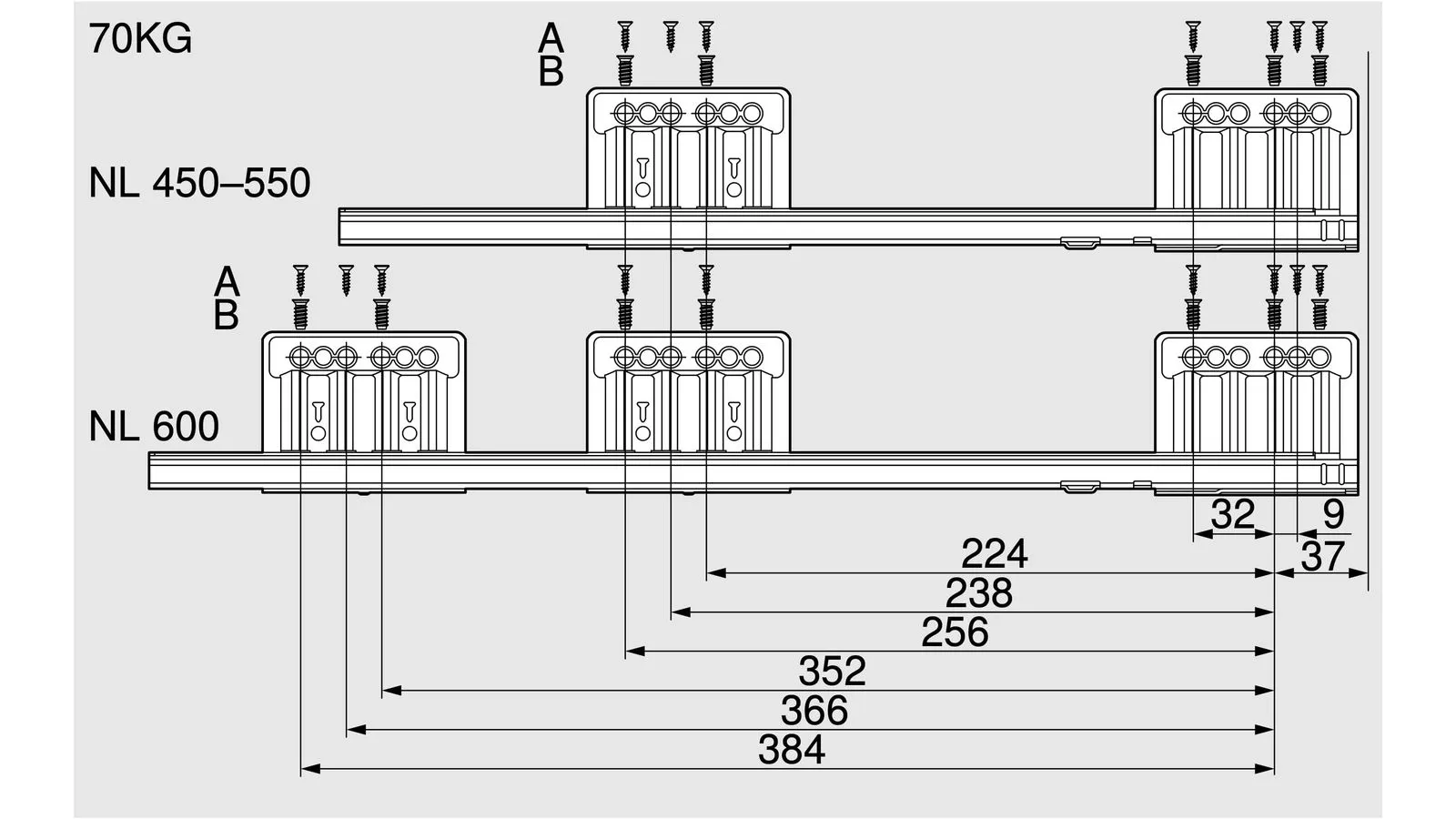

Schraubfelder der 70-kg-Korpusschiene, bei Nennlänge 600 mm mit drittem mittlerem Schraubfeld, mit Maßketten
Anschraubpositionen der 70-kg-Schiene, oben NL 450 bis 550 mm, unten NL 600 mm mit drittem Feld. Zeichnung: Blum.

Schrauben und Hilfsmittel#

Schrauben sind nicht im Lieferumfang, immer mitbestellen. Die Zeichnungen zeigen pro Schraubfeld zwei Reihen (A und B) für die zwei Verschraubungs-Varianten: Ist eine 5-mm-Lochreihe im Korpus vorhanden, kommen Blum-Systemschrauben Ø 6 mm hinein. Ohne Lochreihe oder für die zusätzliche Verschraubung nehmen Sie passende Blum-Spanplattenschrauben. Zum wiederholgenauen Anreißen und Bohren helfen die Universal-Markierungslehre 65.5340.01, die Bohrlehre Universal 65.1051 und die Universal-Stangenlehre 65.1000.01. Die systemübergreifenden Grundregeln zur Schienen-Position stehen in der FAQ Blum-Schienen korrekt positionieren.
