Blum MOVENTO Schritt für Schritt einbauen und einstellen

1. 1

   Holzschublade nach MOVENTO-Maßen bauen

   Zuerst den Holzschubkasten maßhaltig fertigen. Die wichtigsten Werte: lichte Schubkastenweite (SKW) = lichte Korpusweite (LW) minus 42 mm, Schubkastenlänge = Nennlänge minus 10 mm, Zarge maximal 16 mm stark, Nische unter dem Boden 12 bis 15 mm. Die hintere Einhängehaken-Bohrung mit der Bohrlehre T65.1000.02 setzen. Bei vierseitigen Kästen müssen Vorder- und Hinterstück unten frei bleiben (zurückgesetzt oder ausgeklinkt), warum, erklärt die FAQ zum Freiraum vorne und hinten. Alle Werte und Schemazeichnungen in der FAQ Welche Maße muss eine Holzschublade für MOVENTO haben?.

2. 2

   MOVENTO-Korpusschienen am Korpus montieren

   Beide Schienen rechts und links an der Korpus-Innenseite ausrichten und verschrauben. Auf gleiche Tiefe achten und Schienen exakt in Waage setzen, sonst läuft der Auszug schief. Das Bohrbild kommt vom Maßblatt der jeweiligen Schienen-Variante (760H, 766H oder 760Hxx00T). Bezugskante, Verarbeitungshilfen wie die Universal-Stangenlehre und Schraubenwahl klärt die FAQ Wie positioniere ich Blum-Schienen und Beschläge korrekt?.

3. 3

   Rastkupplungen vorne am Schubkasten anschrauben

   Die beiden orangen Rastkupplungen vorne links und rechts unter dem Schubkasten-Boden montieren. Sie bilden die lösbare Verbindung zur Schiene und tragen gleichzeitig die Seitenverstellung. Position genau nach dem Bohrbild im Schubkasten setzen, siehe Schemazeichnung in der FAQ Welche Maße muss eine Holzschublade für MOVENTO haben?. Den Montage-Ablauf im Detail (Kupplungswahl, Schrauben, Sitz-Kontrolle) zeigt die FAQ Wie werden Blum MOVENTO und TANDEM Kupplungen montiert?.

4. 4

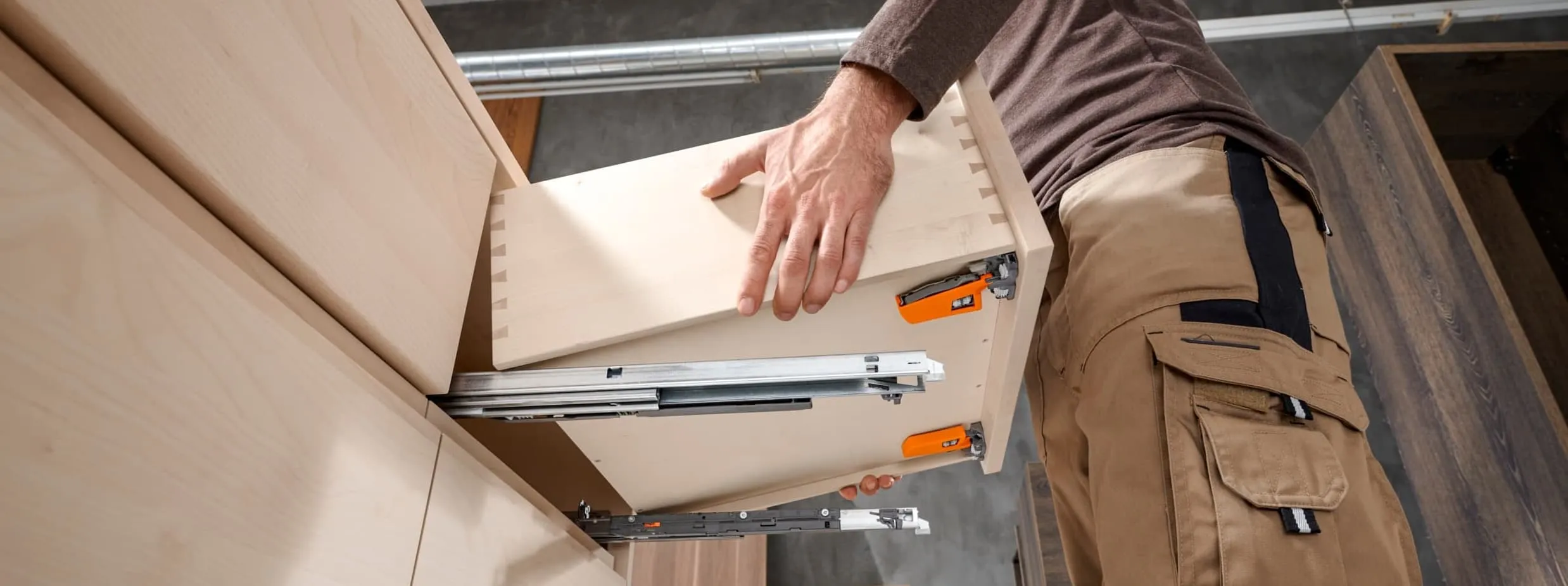

   Schubkasten einhängen und Lauf prüfen

   Den Schubkasten auf die ausgezogenen Schienen aufsetzen und nach hinten schieben. Die Rastkupplungen klicken hörbar ein, der Einhängehaken hinten am Schubkasten greift in die Schiene. Mehrmals öffnen und schließen, der Lauf soll ruhig und ohne Verkanten sein. Woran genau der korrekte Sitz zu erkennen ist, zeigt die FAQ Woran erkenne ich, dass MOVENTO richtig eingesetzt ist?.

5. 5

   Höhe der Front einstellen

   Die Höheneinstellung sitzt vorne an der Führungsschiene, nahe den orangen Rastkupplungen. Werkzeuglos verstellbar. Bei einer einseitig hängenden Front nur diese Seite nachstellen, bei einer durchgängig zu tiefen oder zu hohen Front beide Seiten gleichmäßig. Schritt für Schritt in der FAQ Wie stelle ich die Höhe der Front bei MOVENTO ein?.

6. 6

   Seite der Front einstellen

   Die Seitenverstellung sitzt in der orangen Rastkupplung selbst. An jedem Stellrad plus oder minus 1,5 mm seitlich, werkzeuglos. Wenn die Front nach der Seitenverstellung noch schief im Korpus liegt, gibt es zusätzlich ein Stellrad hinten an der rechten Führungsschiene. Vollständige Beschreibung in der FAQ Wie stelle ich die Front seitlich bei MOVENTO ein?.

7. 7

   Neigung der Front einstellen

   Für die Neigung den Schubkasten kurz aus der Schiene aushängen (Rastkupplungen beidseitig drücken) und am grauen Hebel hinten an der Führungsschiene schwenken. Damit verändert sich die Höhe der Schubkastenrückseite, die Front kippt entsprechend nach oben oder unten. Schubkasten wieder einsetzen, prüfen, falls nötig nachstellen. Details in der FAQ Wie stelle ich die Neigung der Front bei MOVENTO ein?.

8. 8

   Optional: Tiefe der Front einstellen

   Diese Anleitung geht von der reinen MOVENTO BLUMOTION aus, dort ist die Tiefeneinstellung nicht standardmäßig dabei. Bei innenliegenden Fronten oder Innenauszügen lohnt sich die Tiefenverstellung 298.7600. Sie sitzt auf der Rastkupplung und erlaubt plus oder minus 2 mm werkzeuglos pro Seite. Wann sie Pflicht ist (zum Beispiel bei SERVO-DRIVE) klärt die FAQ Wofür ist die Blum MOVENTO Tiefenverstellung 298.7600?. Den Einstell-Ablauf zeigt Wie stelle ich die Tiefe der Front bei MOVENTO ein?. Bei einer reinen MOVENTO TIP-ON-Schiene oder einer nachgerüsteten TIP-ON-BLUMOTION-Einheit ist die Tiefeneinstellung direkt an der Schiene bzw. an der Einheit dabei (Stellweg +2/-1 mm). Übersicht aller drei Wege in der FAQ Wo sitzt die Tiefeneinstellung bei Blum MOVENTO?.

9. 9

   Bei breiten Auszügen: Seitenstabilisierung montieren

   Ab etwa 800 bis 1000 mm Korpusbreite läuft der Auszug ohne Seitenstabilisierung sichtbar weicher. Das Set ergänzen Sie nach der Korpusschienen-Montage: Halter und Zahnstangen rasten an den MOVENTO-Führungen ein, die querlaufende Welle längen Sie auf x minus 315 mm ab und setzen sie zwischen die Führungen. Schritt für Schritt in der FAQ Wie wird die MOVENTO Seitenstabilisierung eingebaut?.
