Die Typnummer steht bei jeder Blum-Schiene als Aufdruck an der Schiene selbst und ist im ausgezogenen Zustand zugänglich. Wer den Bestand identifizieren will, zieht die Schiene voll aus, liest die Nummer am Aufdruck ab und ordnet sie über die Buchstaben-Code-Tabelle einem System zu.

Bei MOVENTO und TANDEM (Holzschubkasten-Systeme)#

Diese beiden Systeme sind verdeckte Führungen, die unter dem Schubkasten sitzen. Im eingebauten Zustand ist die Schiene durch den Schubkasten verdeckt, deshalb muss er für das Ablesen entnommen werden. Vorgehen:

  1. Holzschubkasten vollständig öffnen
  2. Holzschublade entnehmen: Rastkupplung links und rechts gleichzeitig zusammendrücken, dann den Schubkasten nach vorne abziehen
  3. Auf der jetzt frei zugänglichen, ausgezogenen Schiene steht die Typnummer seitlich aufgedruckt (oder auf einem Aufkleber)

Die Nummer beginnt typisch mit:

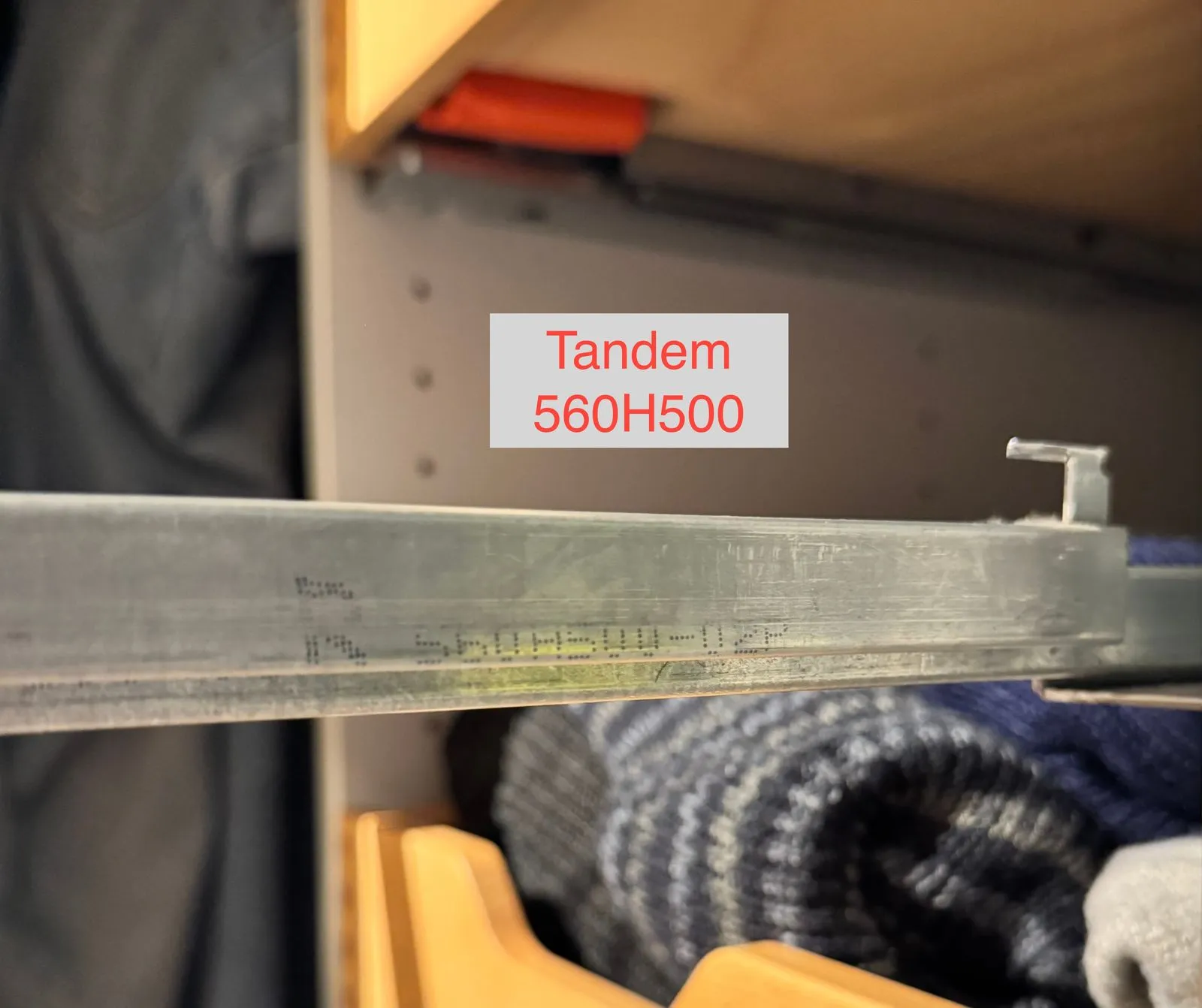

Blum TANDEM-Führungsschiene mit Typnummer-Aufdruck 560H500
TANDEM-Vollauszug mit dem Aufdruck 560H, Nennlänge 500 mm. Der 560H-Code identifiziert die TANDEM-Vollauszug-Schiene.

Bei den Boxsystemen LEGRABOX, MERIVOBOX und TANDEMBOX antaro#

Hier reicht es nicht, den Schubkasten zu öffnen. Bei den Boxsystemen ist der Schubkasten ein zusammengesetztes Bauteil aus Metallzarge (links und rechts), Boden, Rückwand und Front. Diese Einheit wird als Ganzes auf die Korpusschiene aufgesetzt und verdeckt sie im eingebauten Zustand. Vorgehen:

  1. Schubkasten komplett aus dem Möbel entnehmen (also die Einheit aus Metallzargen, Boden, Rückwand und Front zusammen herausziehen)
  2. Jetzt liegt die Korpusschiene am Möbelkorpus frei
  3. Korpusschiene voll ausziehen, die Typnummer steht auf der Außenseite oder auf einem Aufkleber

Die Nummer beginnt typisch mit:

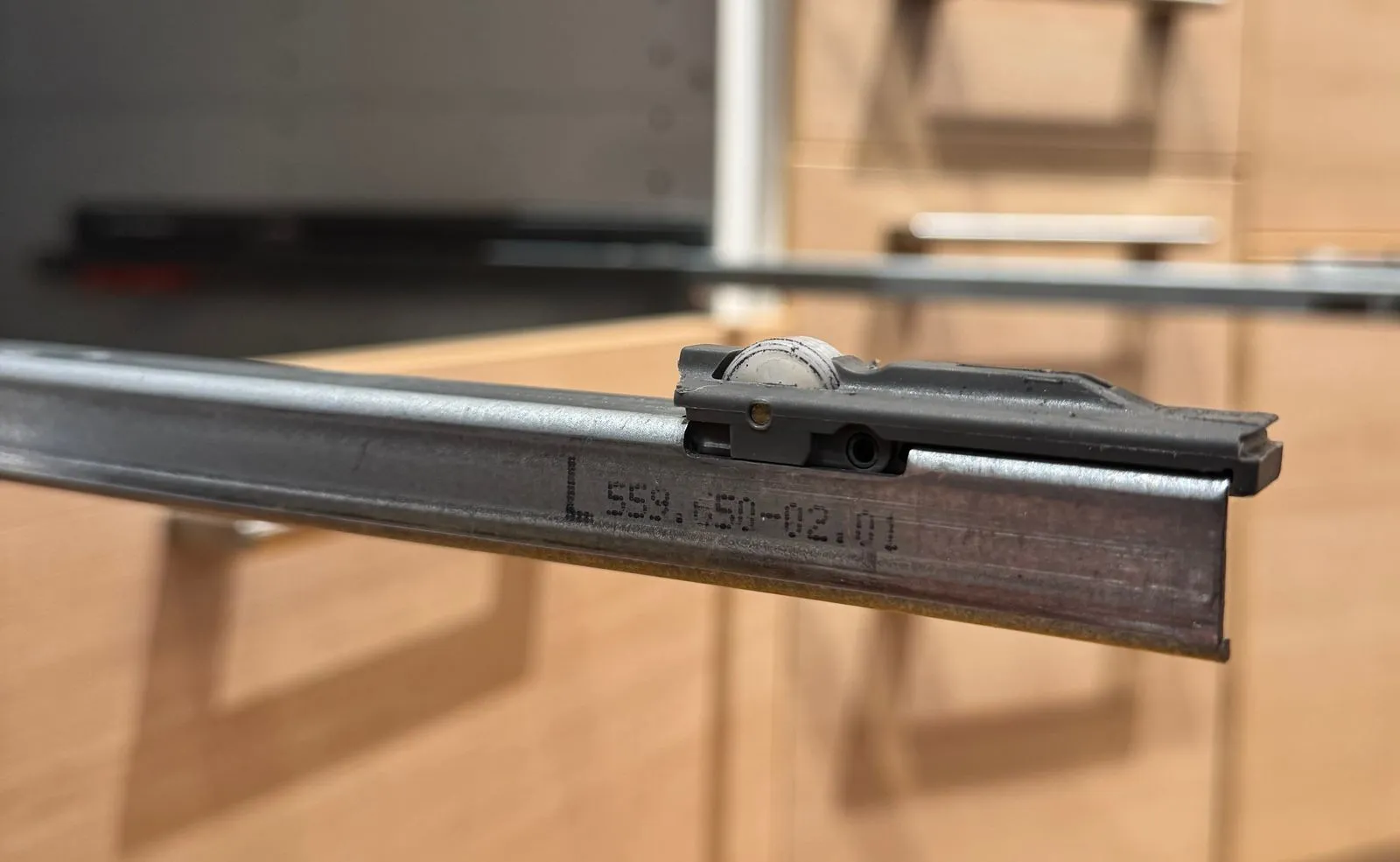

Blum TANDEMBOX-Korpusschiene mit Typnummer-Aufdruck 559.650 für die 50 kg-Variante
Ältere TANDEMBOX-Generation (vor antaro): Aufdruck 559 für die 50 kg-Variante, Nennlänge 650 mm. Heute heißt die Schiene unter dem antaro-System 576 oder 578.

Ältere TANDEMBOX-Generation (vor antaro)#

Bei TANDEMBOX-Modellen aus älteren Generationen finden Sie statt 576/578 oft Codes mit 558 (30 kg-Variante) oder 559 (50 kg-Variante). Diese Schienen sind in vielen Bestandsmöbeln verbaut und werden bei uns regelmäßig als Ersatz nachgefragt.

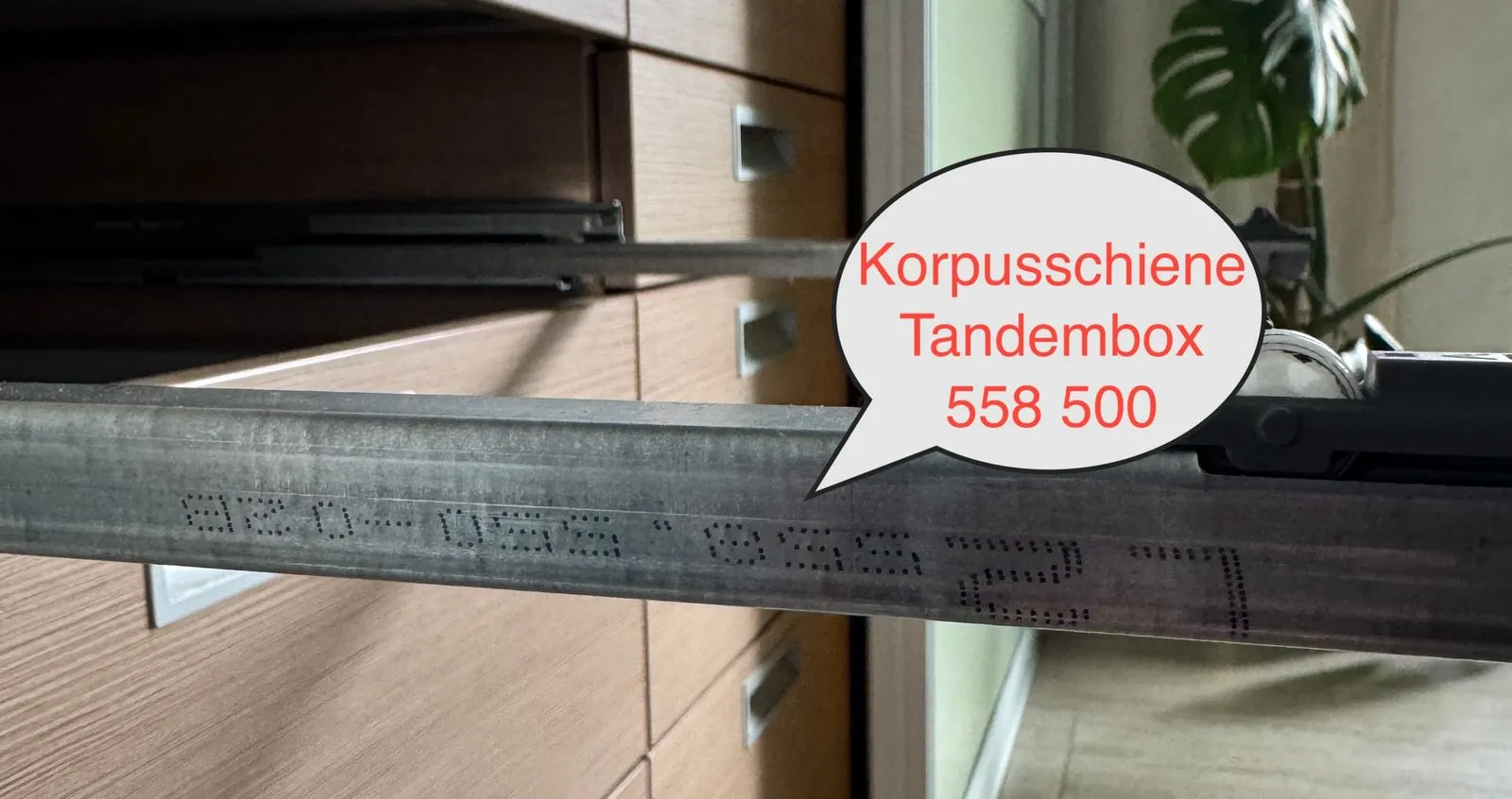

Korpusschiene der älteren TANDEMBOX 30 kg mit Typnummer-Aufdruck 558.500
30 kg-Variante der älteren TANDEMBOX: Korpusschiene mit Code 558, Nennlänge 500 mm.

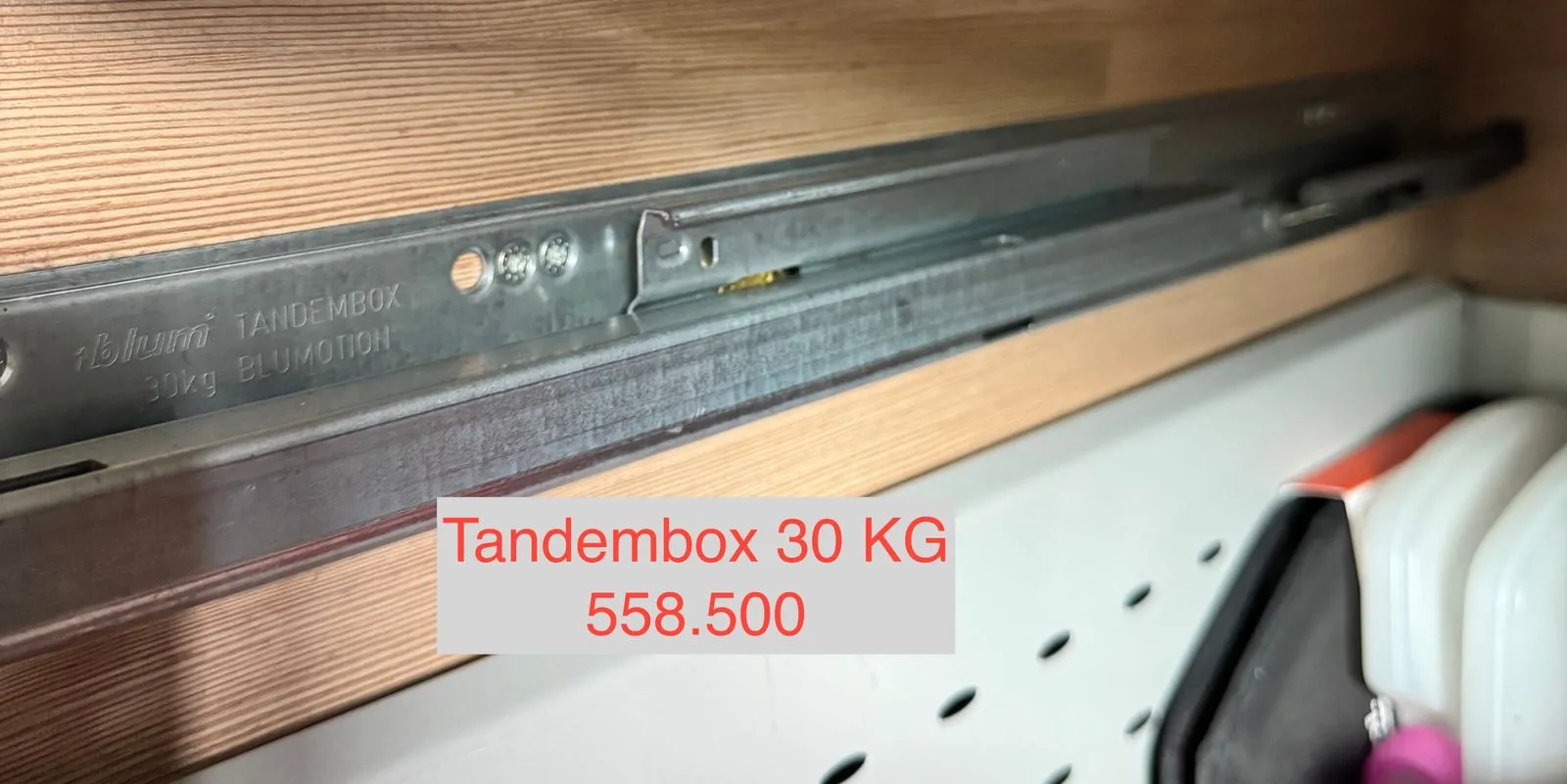

Innenansicht einer eingebauten älteren TANDEMBOX 30 kg mit Korpusschiene 558.500
Innenansicht der älteren TANDEMBOX 30 kg (Code 558, NL 500 mm) im eingebauten Zustand.

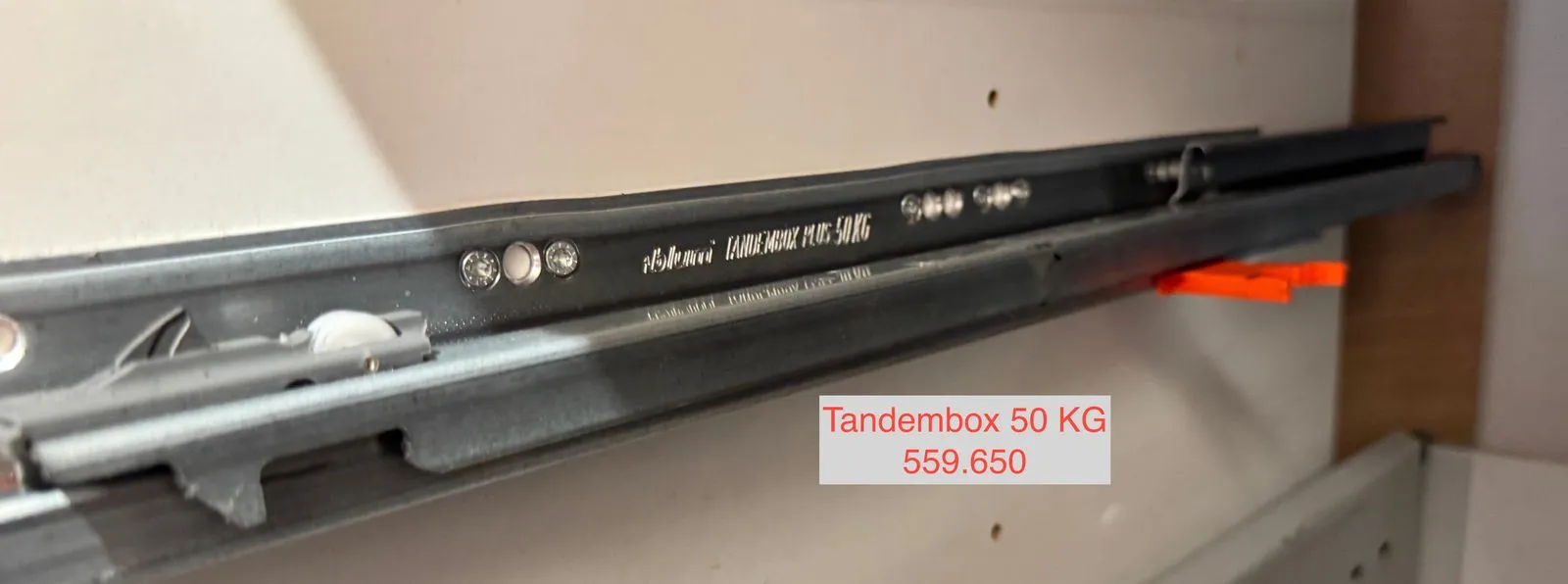

Innenansicht einer eingebauten älteren TANDEMBOX 50 kg mit Korpusschiene 559.650
Innenansicht der älteren TANDEMBOX 50 kg (Code 559, NL 650 mm) im eingebauten Zustand.

Was die Buchstaben-Codes bedeuten#

Die Endung der Typnummer gibt zusätzliche Information:

  • S am Ende (z.B. 750.xx01S, 760Hxx00S) → BLUMOTION-S-Plattform-Schiene, geeignet für TIP-ON-BLUMOTION-Aufsatz oder SERVO-DRIVE
  • T am Ende (z.B. 760Hxx00T) → reine TIP-ON-Schiene mit fest integrierter TIP-ON-Mechanik, ohne Dämpfung
  • B am Ende → BLUMOTION (gedämpfter Einzug); bei MERIVOBOX die BLUMOTION-Korpusschiene (z.B. 450.xx01B)
  • M am Ende → TANDEMBOX-Variante mit Aussparung
  • xx in der Mitte → Nennlänge, beispielsweise 50 für 500 mm, 60 für 600 mm

Wenn die Typnummer nicht lesbar ist#

Bei sehr alten Schienen, abgegriffener Beschriftung oder schlecht zugänglichem Einbau hilft oft schon eine bessere Beleuchtung mit einer Stirnlampe oder einem Smartphone-LED. Plus die Schiene mit einem trockenen Tuch von Staub und Fett befreien, dann sind die geprägten Nummern wieder sichtbar.

Wenn die Nummer trotzdem nicht zu lesen ist, helfen die Bauform-Merkmale weiter:

  • MOVENTO hat einen synchronisierten Doppelschienen-Aufbau, ist optisch wuchtiger
  • TANDEM ist konstruktiv schlanker, oft mit sichtbar integrierter TIP-ON-Mechanik
  • LEGRABOX-Zarge ist schlank-gerade
  • MERIVOBOX-Zarge ist eine Profilzarge, etwas dicker
  • TANDEMBOX antaro hat eine Stahlzarge im U-Profil

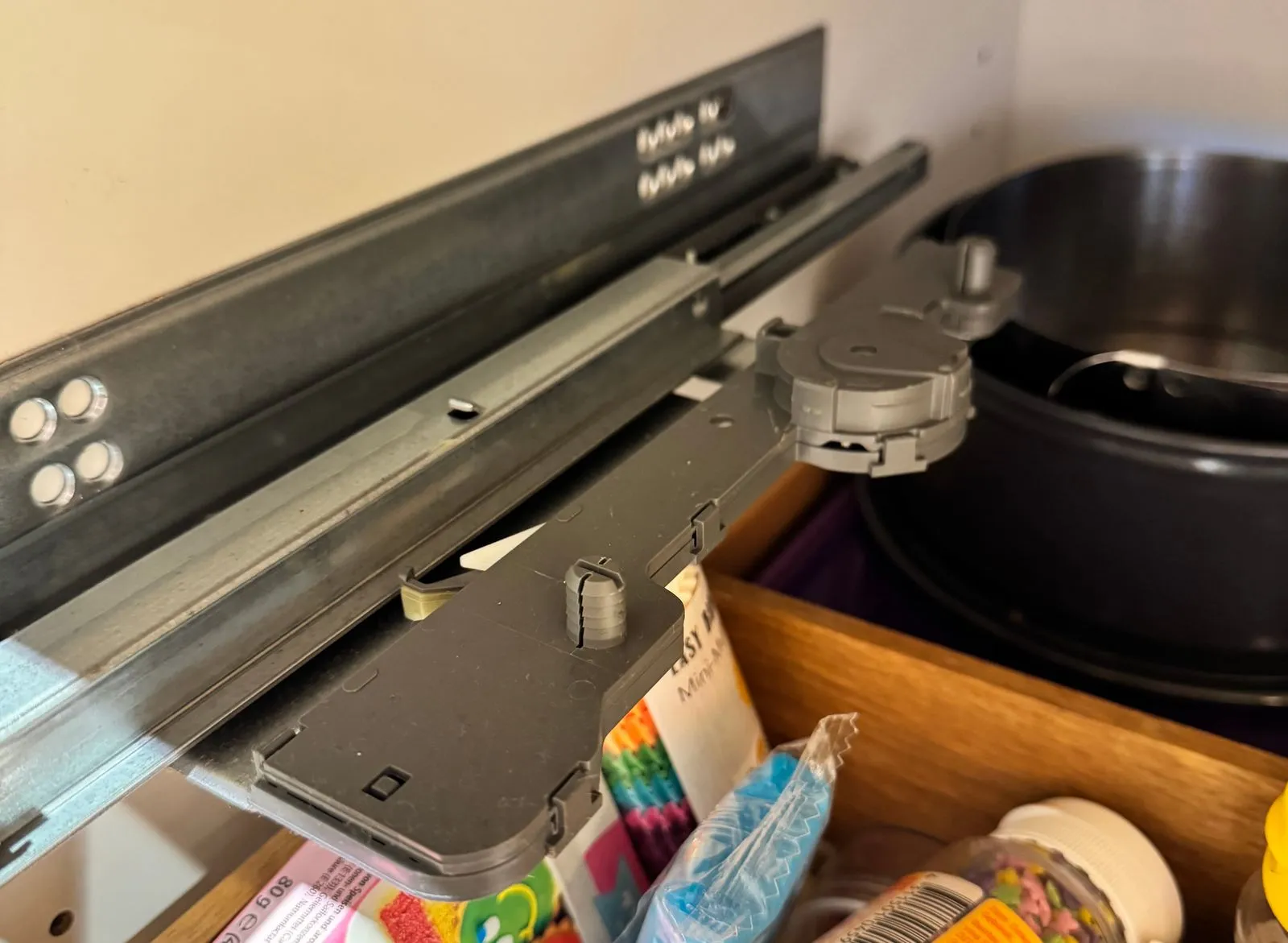

Eingebaute Blum TANDEM-Führung von innen mit extern angebrachter, älterer Dämpfung
Älteres TANDEM mit extern angebauter Dämpfung (statt integrierter BLUMOTION). Solche Bauform-Merkmale helfen, das System auch ohne lesbare Typnummer einzuordnen.

Detail-Vergleiche und Bauform-Erkennungsmerkmale stehen im Ratgeber MOVENTO vs TANDEM für Holzschubkasten-Systeme und im Ratgeber Blum Boxsysteme: MERIVOBOX, LEGRABOX, TANDEMBOX antaro für die drei Boxsysteme.

Praxis-Tipp#

Wer den Bestand vor einer Nachbestellung prüfen will, fotografiert die ausgezogene Schiene mit lesbarer Typnummer am besten gleich auch von der Seite und von oben. Diese Aufnahmen sind später nützlich, falls eine zweite Bestellung in einer anderen Variante nötig wird oder eine Verwechslung passiert ist.
