TIP-ON BLUMOTION-Einheit für TANDEMBOX antaro einbauen
Schritt-für-Schritt-Einbau der TIP-ON BLUMOTION-Einheit (T60B3xxx) für TANDEMBOX antaro. Variantenwahl, Synchronisierung, Frontspalt 2,5 mm und Zusatzbauteile ab 750 mm.
Dauer
ca. 30 min pro Auszug, ca. 45 min ab Korpusbreite 750 mm
Schwierigkeit
Mittel
Schritte
9
Montage des Synchronisierungsadapters an der Welle, eigene LignoShop-Aufnahme.
Bohrmaschine mit 5-mm-Bohrer (für Korpus-Vorbereitung)
Material
TIP-ON BLUMOTION-Einheit T60B3xxx (Variante S0/S1/L1/L3/L5 nach Nennlänge und Gewicht)
TANDEMBOX antaro Korpusschiene mit Aussparung 578.xx01M (30 kg) oder 576.xx01M (65 kg)
vorbereiteter Korpus mit 32-mm-Bohrraster, 37 mm von Vorderkante
Schubkasten passend zur Nennlänge (270 bis 650 mm)
ggf. Synchronisierungswelle T60.1125W (LignoShop-Artikel 83212868000) bei breiten Fronten
Bei Korpusbreite ab 750 mm: Synchronwellenhalter T60B000H (LignoShop-Artikel 86701592) plus Bodenabstützwinkel Z96.2011 (LignoShop-Artikel 82597557)
Der Einbau einer TIP-ON BLUMOTION-Einheit der T60B3xxx-Familie für TANDEMBOX antaroGlossarTANDEMBOX antaro ist ein bewährtes Blum-Boxsystem mit klassischer Form und oben leicht abgeschrägter Zarge. Es wird häufig für praktische Schubkästen und Auszüge im Möbelbau eingesetzt. dauert etwa 30 Minuten pro Auszug bei Standard-Korpusbreite, etwa 45 Minuten ab 750 mm wegen der zusätzlichen Halterung und des Bodenabstützwinkels. TANDEMBOX antaro hat eine eigene Einheit-Familie (T60B3xxx) mit eigener Bauform, die nicht mit den Einheiten der anderen Boxsysteme austauschbar ist. Voraussetzung ist eine TANDEMBOX-KorpusschieneGlossarDie Korpusschiene ist der Teil der Führung, der am Möbelkorpus befestigt wird. Auf ihr läuft der Schubkasten oder Auszug. mit Aussparung (Endung 01M), ältere Schienen ohne Aussparung können nicht nachgerüstet werden.
Vorbereiteter Möbelkorpus mit Standard-32-mm-BohrrasterGlossarDas 32-mm-Bohrraster ist das Standard-Maßsystem im Möbelbau. Bohrungen in Lochreihen liegen 32 mm von Mitte zu Mitte, viele Beschläge wie Scharniere, Montageplatten und Auszugschienen sind darauf abgestimmt. und 37 mm Abstand von der Vorderkante
TANDEMBOX antaro Korpusschiene mit Aussparung: 578.xx01M (30 kg, LignoShop 80190298000) oder 576.xx01M (65 kg, LignoShop 87133313000)
Schubkasten passend zur NennlängeGlossarDie Nennlänge (NL) ist die angegebene Länge einer Schubkastenführung. Sie ist wichtig, damit Führung, Schubkasten und Korpustiefe zusammenpassen. Für Holzschubkästen an TANDEM und MOVENTO gilt immer: Schubkastenlänge (Außentiefe des Kastens) = Nennlänge minus 10 mm. (270 bis 650 mm)
TIP-ON-BLUMOTIONGlossarBLUMOTION ist die Blum-Dämpfung für sanftes und leises Schließen. Sie wird bei Scharnieren, Klappenbeschlägen und Auszugssystemen eingesetzt.-Einheit der T60B3xxx-Familie in passender Variante
Bei breiten Fronten zusätzlich Synchronisierungswelle T60.1125W
Bei Korpusbreite ab 750 mm: zusätzlich Synchronwellenhalter T60B000H und Bodenabstützwinkel Z96.2011
Je nach Korpusbreite und Front kommen zur Einheit und Schiene weitere Bauteile dazu.

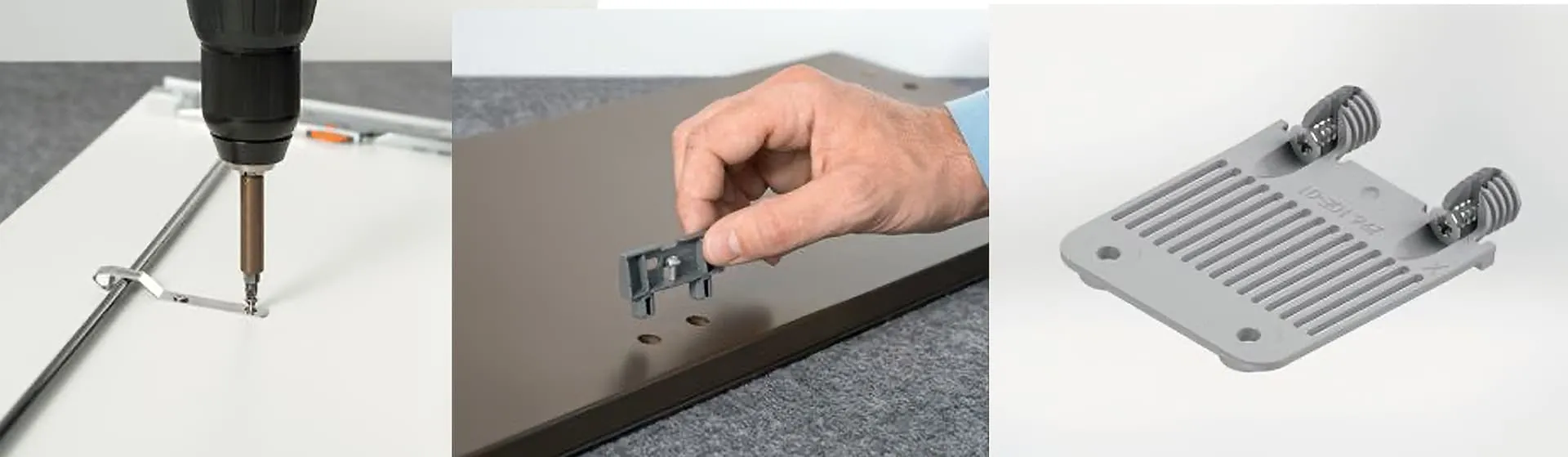

Zubehör von links nach rechts: Synchronwellenhalter T60B000H, Bodenabstützwinkel Z96.2011 und Frontstabilisierung Z96.10E1 oder Z96.00T1.
Synchronwellenhalter T60B000H (LignoShop-Artikel 86701592): hält die Synchronisierungswelle in Position, erforderlich ab Korpusbreite 750 mm.
Bodenabstützwinkel Z96.2011 (LignoShop-Artikel 82597557): stützt den Korpusboden gegen Durchbiegen, Pflicht ab 750 mm Korpusbreite. Alternativ der L-Winkel 297.0500 (LignoShop-Artikel 17502657).
Frontstabilisierung Z96.10E1 EXPANDO oder Z96.00T1 EXPANDO T (LignoShop-Artikel 87559091000): stabilisiert breite oder hohe Fronten gegen Verwinden.
Einige Schritte sind mit eigenen LignoShop-Aufnahmen belegt, die übrigen Bilder sind Blum-Originale aus dem Verarbeitungs-Beitrag als allgemeine Veranschaulichung, weil die Praxis-Schritte bei TANDEMBOX antaro fast identisch zu LEGRABOX und MOVENTO sind.

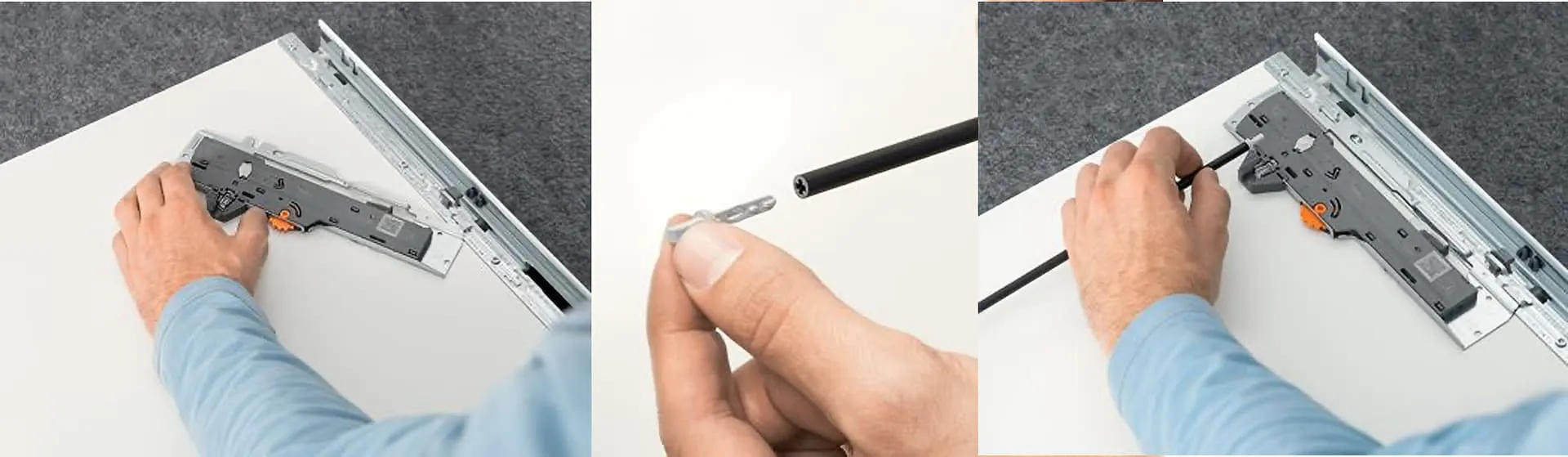

Eigene Aufnahme zu Schritt 5, TIP-ON BLUMOTIONGlossarTIP-ON BLUMOTION kombiniert griffloses Öffnen durch Antippen mit gedämpftem Schließen. Die Funktion arbeitet mechanisch und braucht keinen Strom.-Einheit an der antaro-Zarge:

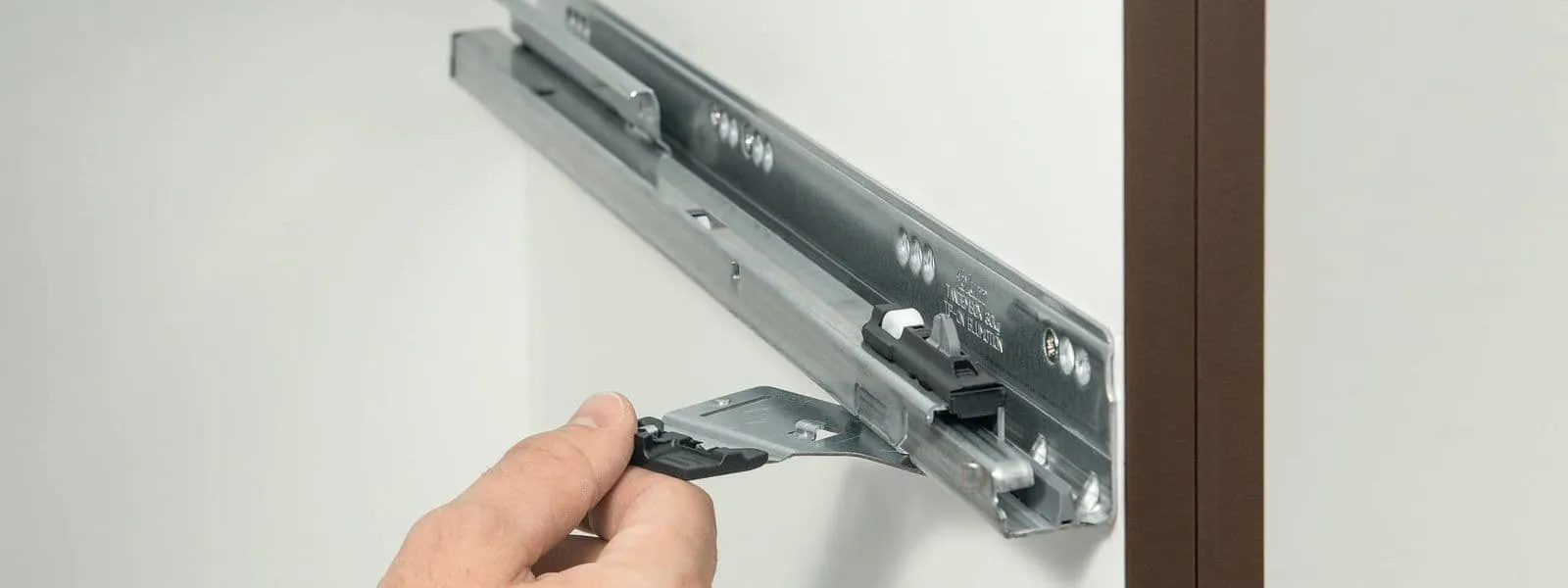

Zu Schritt 6 (SynchronisierungGlossarEine Synchronisierung verbindet die linke und rechte Auslöse- oder Bewegungseinheit. Sie verbessert die Funktion, besonders bei breiten grifflosen Auszügen.): Ab 287 mm kommt der Synchronisierungsadapter mit der Welle dazu. Die Montage des Adapters an der Welle zeigt das Hero-Bild oben.
Zu Schritt 1 (Maß- und Winkelgenauigkeit):
Zu Schritt 2 (Tiefenposition der Korpusschienen):
Zu Schritt 3 (Sockelfuß-Position):
Zu Schritt 4 (Variantenwahl S0/S1/L1/L3/L5):
Zu Schritt 5 (Einrasten der Einheit):
Zu Schritt 6 (Synchronisierungswelle):
Zu Schritt 8 (FrontspaltGlossarDer Frontspalt ist der Abstand zwischen Möbelfront und Korpus oder zwischen zwei Fronten. Bei grifflosen Auszügen ist er besonders wichtig. 2,5 mm):
Aussparung in der Schiene Pflicht: Bei Bestand-Ergänzungen visuell prüfen, ob die TANDEMBOX-Korpusschiene eine Aussparung für die TIP-ONGlossarTIP-ON ist die mechanische Öffnungsunterstützung von Blum. Durch leichtes Antippen öffnet sich eine grifflose Tür, Klappe oder ein Auszug ein Stück. Eine Dämpfung ist bei reinem TIP-ON nicht automatisch dabei.-Einheit hat. Schienen mit Endung 01M haben sie, ältere Schienen nicht. Ohne Aussparung lässt sich TIP-ON BLUMOTION nicht nachrüsten.
Erkennungsnummer auf der TIP-ON-Einheit: Die Nummer T60B0x0 ist auf der Vorderseite der Metallaufnahme der TIP-ON-Einheit selbst eingeprägt, nicht auf der TANDEMBOX-Schiene. Bei TANDEMBOX antaro liegt die Nummer auf der Vorderseite (gleich wie bei LEGRABOX/MOVENTO), bei MERIVOBOX dagegen auf der Rückseite. T60B010 markiert die S-Variante, T60B050 die L-Variante.
Ab Korpusbreite 750 mm zwingend Halterung plus Winkel: Diese zwei Bauteile sind konstruktiv erforderlich, nicht optional. Wer sie weglässt, riskiert dass die Welle durchhängt oder der Korpusboden sich durchbiegt.
Belastungsklassen niedriger als bei MERIVOBOX und LEGRABOX: TANDEMBOX antaro bietet 30 und 65 kg, während MERIVOBOX und LEGRABOX 40 und 70 kg bieten. Bei sehr schweren Auszügen (Topfauszüge in der Profi-Küche) ggf. ein moderneres Boxsystem prüfen.
Distanzpuffer eingebaut: Distanzpuffer sind nur für SERVO-DRIVE, bei TIP-ON BLUMOTION blockieren sie die Auslösung. Ohne Puffer arbeiten.
Fehlende Aussparung: Bei Bestand-TANDEMBOX antaro oder TANDEMBOX Klassik ohne Aussparung lässt sich die TIP-ON-Einheit konstruktiv nicht einbauen. Hier hilft nur ein kompletter Schienen-Tausch oder die Akzeptanz dass TIP-ON BLUMOTION nicht möglich ist.
Halterung und Winkel ab 750 mm vergessen: Bei breiten TANDEMBOX-Auszügen sind die zwei Zusatzteile Pflicht. Bei der Bestellung mit einplanen.
Falsche Einheit-Familie: T60B3xxx (TANDEMBOX antaro) passt NICHT in MERIVOBOX-Schienen oder LEGRABOX/MOVENTO-Schienen. Bei jeder Bestellung das System der vorhandenen Schiene prüfen.
Zaghaftes Schließen: Bei der Bedienung muss die Front schwungvoll geschlossen werden, damit sich die Einheit für den nächsten Antippvorgang vorspannt.
1
Korpus-Maße und Winkel prüfen
Fertigung von Korpus und Schubkasten auf Maß- und Winkelgenauigkeit kontrollieren. Mindestens millimetergenau, in kritischen Bereichen halbmillimeter. Plus: bei Bestand-Auszügen die Schiene visuell prüfen, ob die Aussparung für die TIP-ON-Einheit vorhanden ist. Ältere TANDEMBOX antaro oder TANDEMBOX Klassik ohne Aussparung können nicht nachgerüstet werden.
2
TANDEMBOX-Korpusschienen mit Aussparung im Standard-Bohrraster montieren
TANDEMBOX-Korpusschienen rechts und links an der Korpus-Innenseite verschrauben. Position im 32-mm-Standard-Möbelbau-Raster (Bohrungen 32 mm von Mitte zu Mitte). Mitte der vorderen Bohrung sitzt typisch 37 mm von der Korpus-Vorderkante. An der Schiene kommt typisch das dritte Loch von vorne in die Vorderbohrung. Beide Schienen exakt gleich tief setzen. Genaues Maßblatt steht als PDF am jeweiligen LignoShop-Artikel der Schiene. Nur Schienen mit Endung 01M haben die Aussparung für die TIP-ON-Einheit.
3
Korpusboden ohne fünften Sockelfuß
Sicherstellen, dass der Korpusboden eben aufliegt und sich nicht wölbt. Keinen fünften Sockelfuß in der Mitte verwenden. Plus: keine Distanzpuffer einbauen. Distanzpuffer sind nur für SERVO-DRIVE, bei TIP-ON BLUMOTION blockieren sie die Auslösung der Einheit.
4
Variante S oder L nach Nennlänge und Gewicht wählen
S0 (Weiß) für Auszüge bis 300 mm Nennlänge bei Gesamtgewicht bis 10 kg. S1 (Lichtgrau) für 270 bis 300 mm bei 10 bis 20 kg. L1 (Lichtgrau) für 350 bis 650 mm bei bis zu 20 kg. L3 (Staubgrau) für 350 bis 650 mm bei 15 bis 40 kg (häufigste Küchen-Variante). L5 (Schwarz) für 350 bis 650 mm bei 35 bis 65 kg. Erkennungsnummer T60B010 markiert S, T60B050 markiert L. Die Nummer ist auf der Vorderseite der Metallaufnahme der TIP-ON-BLUMOTION-Einheit selbst eingeprägt, nicht auf der Schiene.
5
TIP-ON BLUMOTION-Einheit einrasten
Einheit in die Aussparung der TANDEMBOX-Korpusschiene einsetzen und einrasten. Beim Einrasten ist ein deutliches Klicken hörbar. Wer das Klicken nicht hört, drückt nach bis es klickt. Den mitgelieferten TIP-ON-BLUMOTION-Mitnehmer befestigen Sie am Schubkasten-Boden, der Synchronisierungsadapter liegt zur späteren Verwendung im Set.
Welle T60.1125W ablängen, in beide Synchronisierungsadapter einsetzen, beide TIP-ON-Einheiten verbinden. Die Welle sorgt dafür, dass die Front an jeder Stelle zuverlässig auslöst, auch bei seitlichem Druck. Blum bemisst die Schwelle nach lichter Korpusweite je Boxsystem. Unsere Werkstatt-Empfehlung nach Korpus-Außenmaß: ab etwa 400 mm grundsätzlich, darunter individuell. Die 400-mm-Marke ist ein Erfahrungswert, keine Blum-Vorgabe.
7
Bei Korpusbreite ab 750 mm: Halterung und Bodenabstützwinkel
Bei TANDEMBOX antaro ab 750 mm Korpusbreite zwei zusätzliche Komponenten konstruktiv erforderlich: Synchronwellenhalter T60B000H (LignoShop-Artikel 86701592) plus Bodenabstützwinkel Z96.2011 (LignoShop-Artikel 82597557), alternativ der L-Winkel 297.0500 (LignoShop-Artikel 17502657). Der Synchronwellenhalter sichert die Wellenlage, der Winkel stützt den Korpusboden gegen Durchbiegen. Beide werden gemäß Blum-Maßblatt montiert.
8
Frontspalt 2,5 mm mit Lehre einstellen
Front am Schubkasten anbringen. Mit der Einstelllehre 65.5627 für TANDEMBOX den Frontspalt zwischen Front und Korpusvorderkante auf gleichmäßige 2,5 mm einstellen. Beidseitig prüfen. Frontspalt muss konsequent über die ganze Möbelfront gleich sein, auch bei angrenzenden Geräte-Türen.
9
Schubkasten einhängen und Funktion prüfen
Schubkasten in die TANDEMBOX-Korpusschienen einhängen. Auszug einmal ganz ausziehen und einschieben. Bei der Bedienung mit Synchronisierungswelle die Korpusschienen parallel öffnen, einseitiges Aufreißen schädigt den Synchronisierungsadapter. Front antippen prüfen: Auszug öffnet ein Stück. Schließen: schwungvoll andrücken, damit sich die Einheit für den nächsten Antippvorgang vorspannt.
