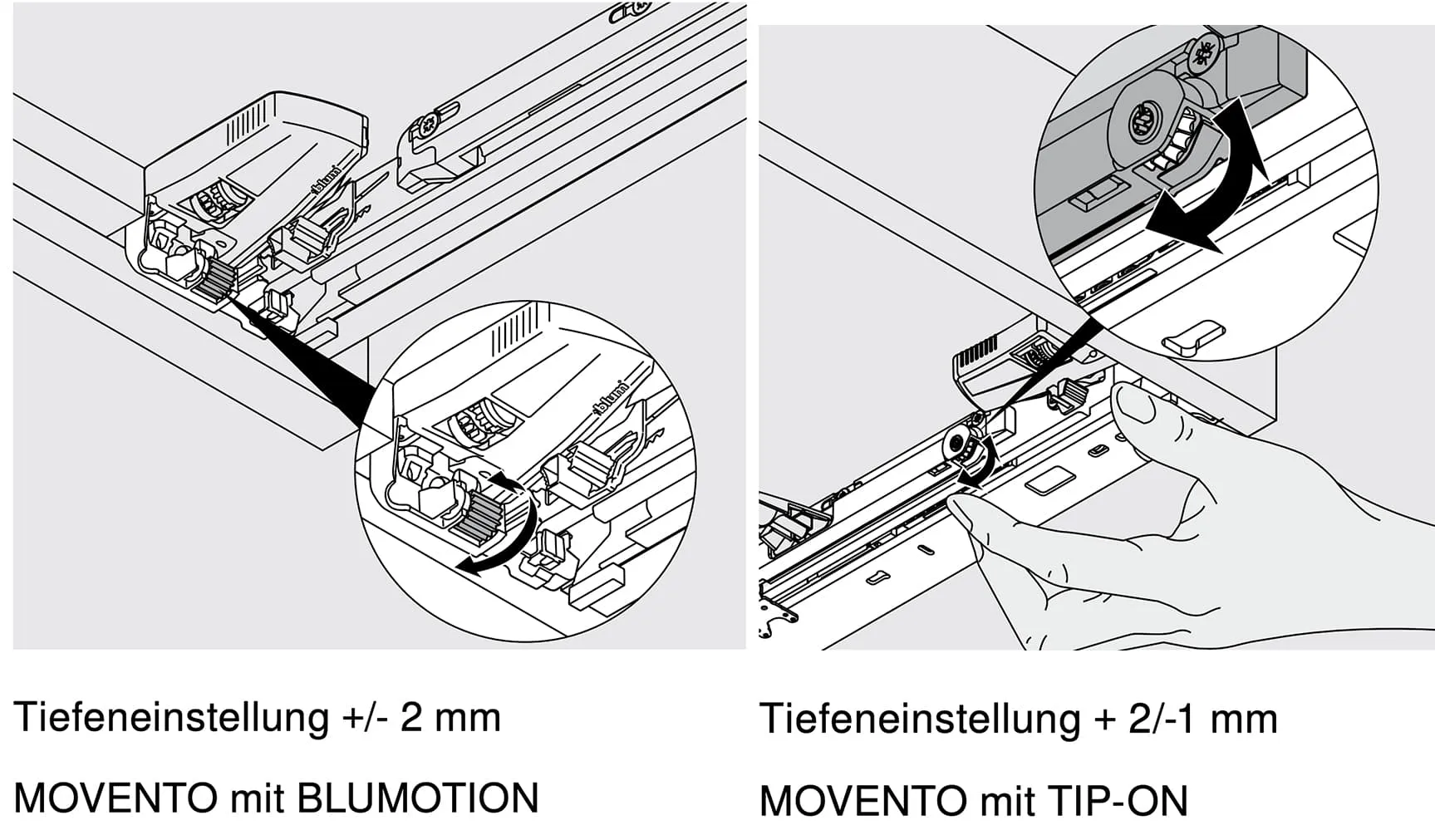

Bei Blum MOVENTO gibt es nicht eine einzige Tiefeneinstellung, sondern drei verschiedene Lösungen. Wo sie sitzt und wie viel Stellweg Sie haben, hängt direkt vom Schienentyp und der Bewegungstechnologie ab. Alle drei Varianten justieren Sie werkzeuglos.

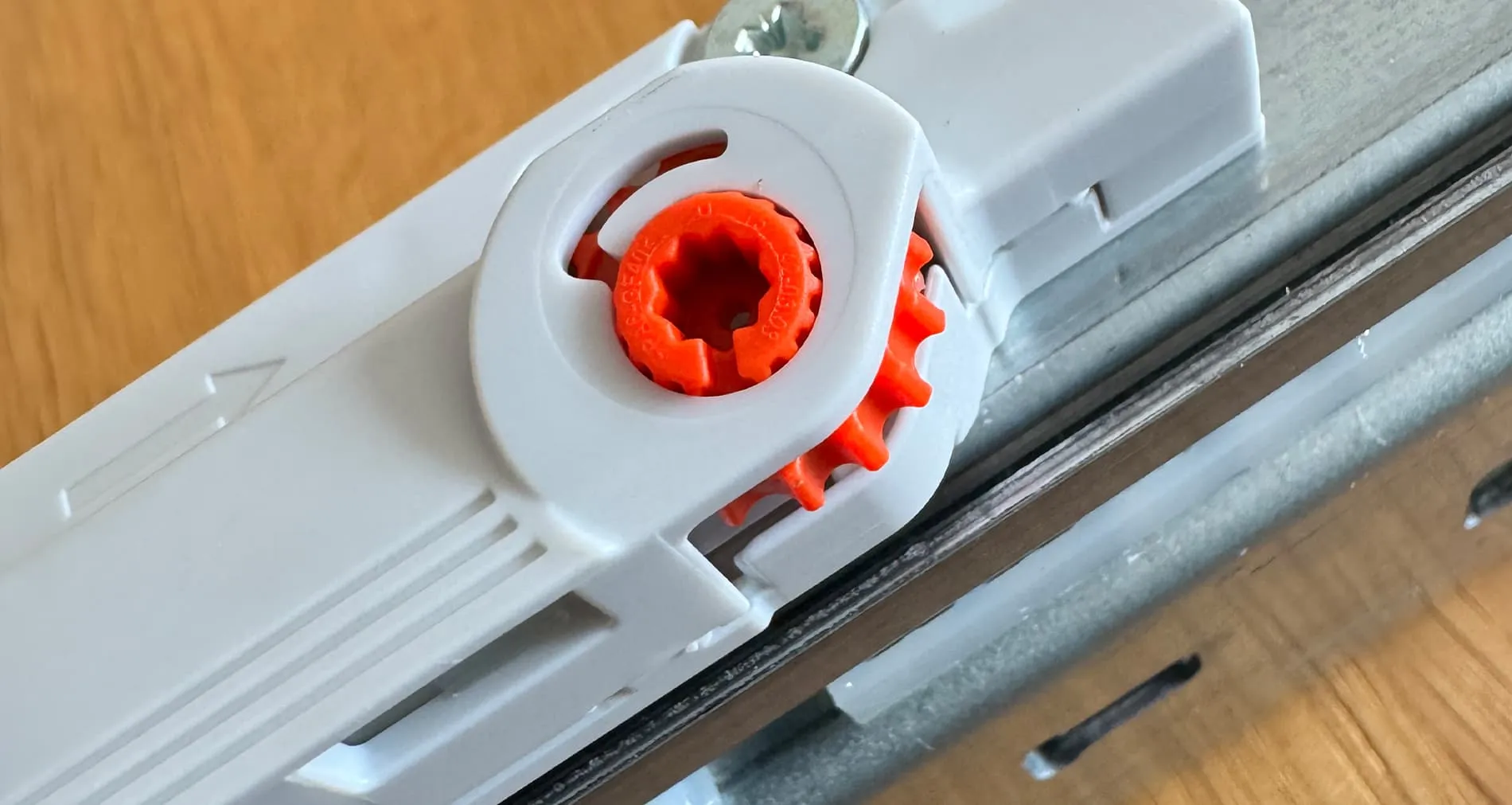

Reine MOVENTO TIP-ON-Schiene: oranges Stellrad direkt an der Schiene#
Bei der reinen MOVENTO TIP-ON-Schiene ist die Tiefeneinstellung serienmäßig dabei. Das orange Stellrad sitzt direkt an der Schiene und justiert den Frontspalt von 2,5 mm, den die TIP-ON-Mechanik für die saubere Auslösung braucht. Stellweg: +2/-1 mm.
Sie greifen das Stellrad mit den Fingern und drehen es in kleinen Schritten, bis das Fugenbild stimmt und die TIP-ON-Auslösung zuverlässig funktioniert. Werkzeug brauchen Sie keines.

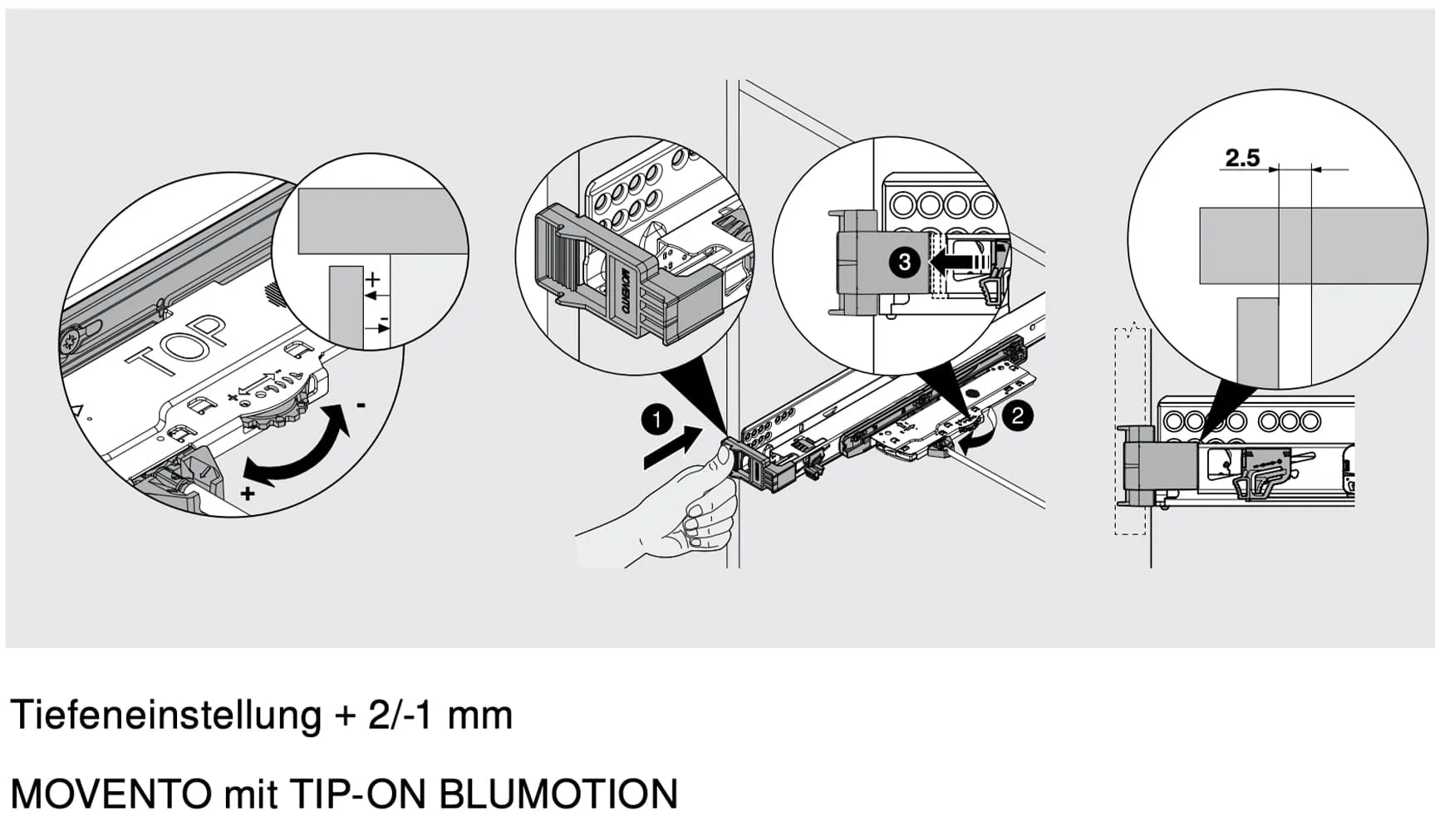

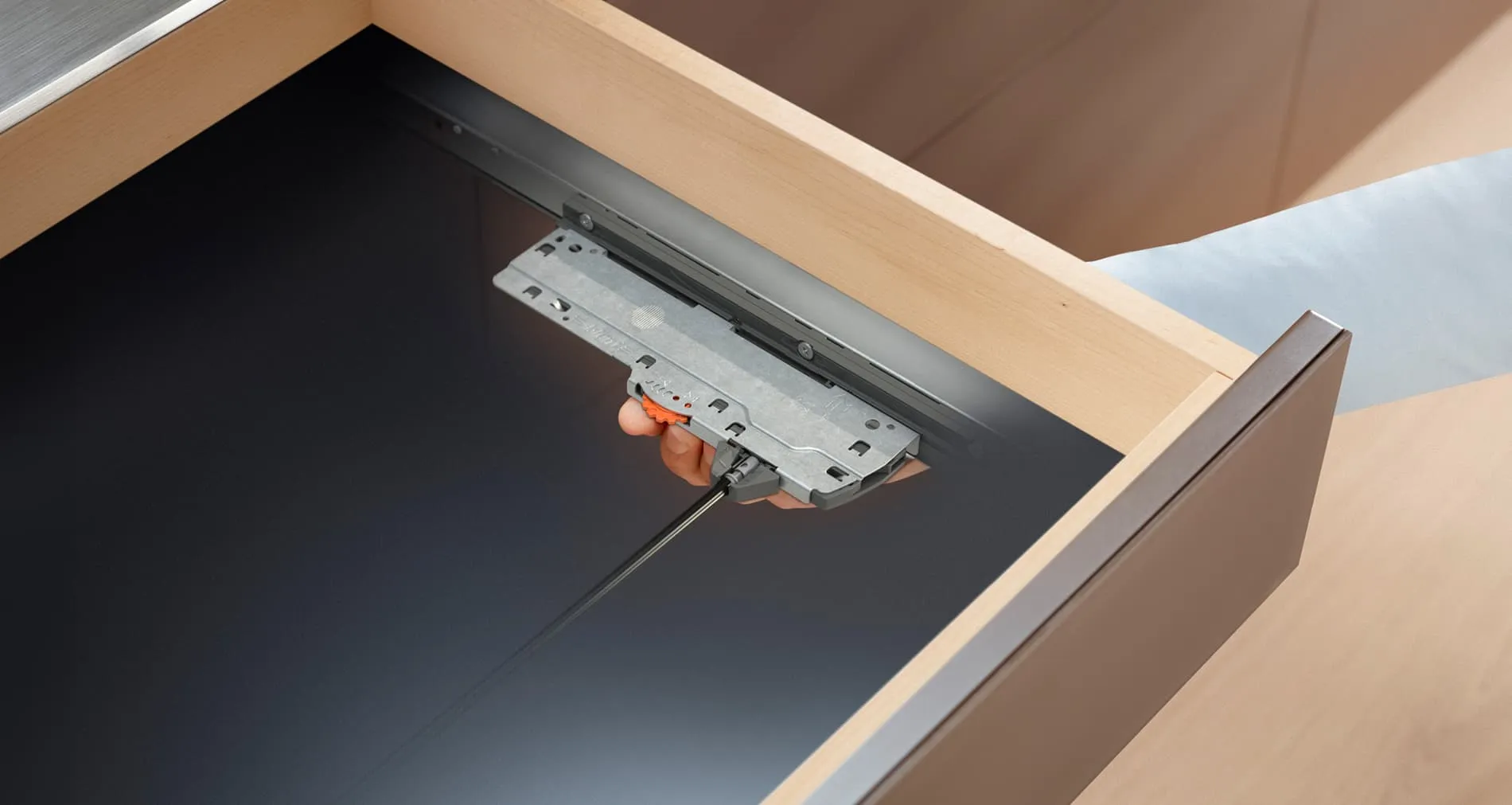

MOVENTO BLUMOTION mit TIP-ON-BLUMOTION-Einheit: Stellung an der Einheit#
Wenn Sie eine MOVENTO BLUMOTION-Schiene mit einer TIP-ON-BLUMOTION-Einheit (zum Beispiel Typ T60L7xxx) nachrüsten, kommt die Tiefeneinstellung nicht über die Schiene oder die Kupplung, sondern sitzt direkt an der nachgerüsteten Einheit. Sie ist Teil des Bauteils. Stellweg: +2/-1 mm.
Auch hier dreht das Stellrad werkzeuglos, der Zweck ist derselbe: den 2,5-mm-Frontspalt für die saubere TIP-ON-BLUMOTION-Auslösung einhalten.

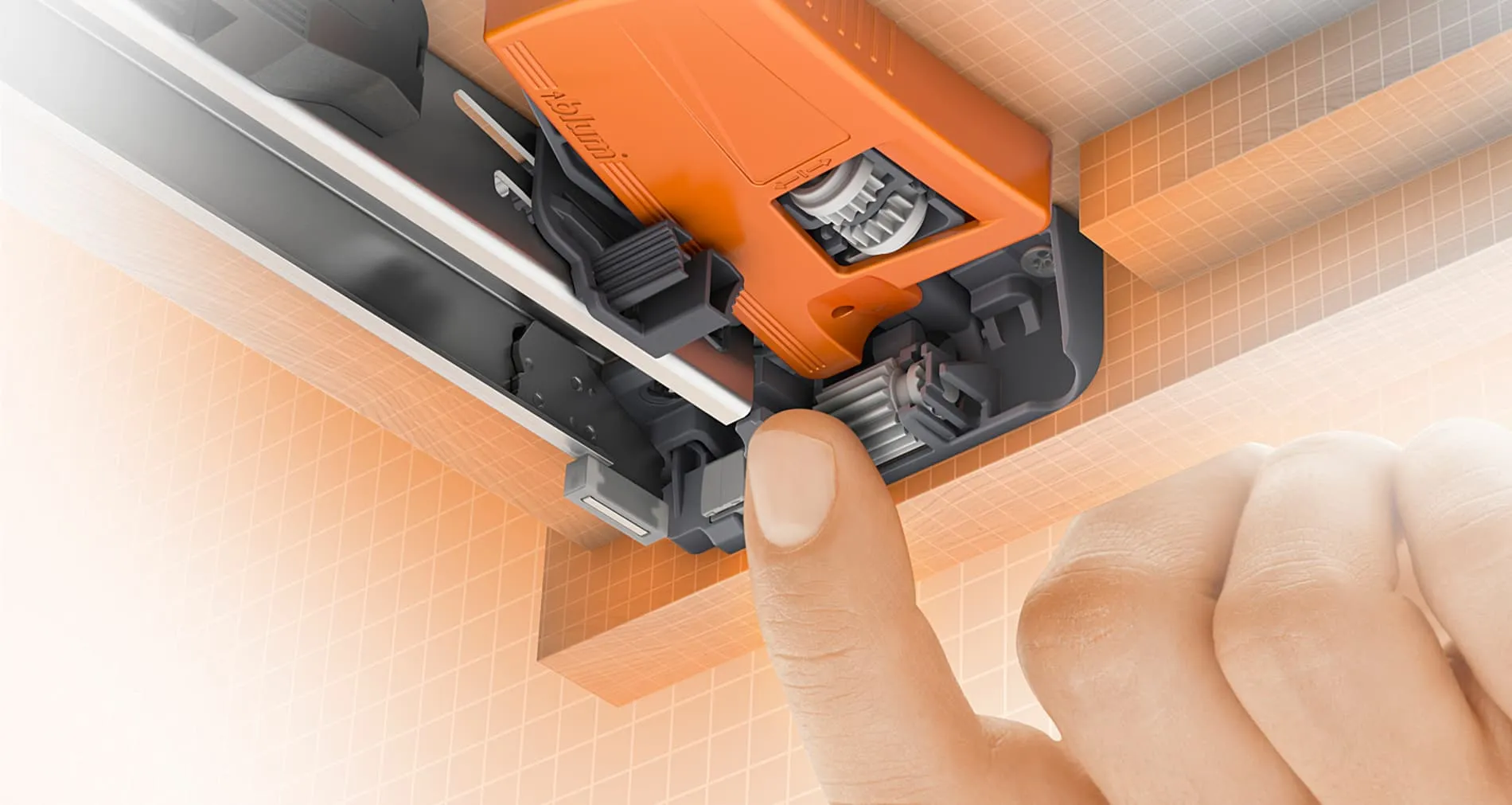

Reine MOVENTO BLUMOTION: Tiefenverstellung 298.7600 als Zubehör#
Bei der reinen MOVENTO BLUMOTION (ohne TIP-ON, ohne TIP-ON BLUMOTION) ist im Urzustand keine Tiefeneinstellung vorhanden. Für klassische außenliegende Fronten brauchen Sie sie auch nicht: Die 3D-Einstellung der MOVENTO-Kupplung (Höhe, Seite, Neigung) deckt das Fugenbild dort meist sauber ab.
Sobald Sie aber innenliegende Auszüge oder Innenauszüge haben, fallen Tiefenabweichungen sofort auf. Dann rüsten Sie die Tiefenverstellung 298.7600 als Zubehör nach. Sie kommt links und rechts auf die orange MOVENTO-Rastkupplung T51.7601 und gibt der Front eine vierte Einstellrichtung. Stellweg: +/-2 mm. Bei MOVENTO mit SERVO-DRIVE und innenliegenden Fronten ist sie Pflicht, weil der passende SERVO-DRIVE-Puffer in dem Bauteil integriert ist.
Details zu Anwendungsfällen und Bestellung stehen in der FAQ Wofür ist die Blum MOVENTO Tiefenverstellung 298.7600?.
Welche Variante haben Sie?#
Welche Tiefeneinstellung bei Ihnen sitzt, hängt davon ab, was Sie bestellt oder eingebaut haben:
- MOVENTO TIP-ON-Schiene (Typnummer beginnt mit 760H...T): oranges Stellrad direkt an der Schiene, Tiefeneinstellung serienmäßig.
- MOVENTO BLUMOTION-Schiene mit nachgerüsteter TIP-ON-BLUMOTION-Einheit (Schiene 760H/766H + Einheit T60L7xxx): Tiefeneinstellung an der Einheit, automatisch dabei.
- Reine MOVENTO BLUMOTION-Schiene (Typnummer beginnt mit 760H...S oder 766H, ohne TIP-ON-Einheit): Tiefeneinstellung nur, wenn Sie das Zubehör 298.7600 separat bestellt und auf die Kupplung gesteckt haben.
Wenn Sie unsicher sind, welche Schiene verbaut ist, hilft die FAQ Blum-Schienen Typnummer finden.
Was nicht passt#
Die MOVENTO-Tiefenverstellung 298.7600 ist konstruktiv auf die MOVENTO-Kupplung T51.7601 ausgelegt. Sie passt nicht an die TANDEM-Kupplung: Bei TANDEM hat die Kupplung eine andere Geometrie, die Tiefe wird dort anders gelöst. Bei der reinen TANDEM TIP-ON-Schiene gibt es ebenfalls eine Tiefeneinstellung direkt an der Schiene (Stellweg -3,5 bis +2 mm), die ist aber Teil der Schienen-Mechanik, kein Zubehör.
Ein nachrüstbares Tiefen-Zubehör für innenliegende TANDEM-Anwendungen gibt es im Blum-Programm aktuell nicht. Wer bei TANDEM innenliegend plant und auf die Tiefenjustage angewiesen ist, sollte vor der Bestellung prüfen, ob die Standard-Justagen (Höhe an der Kupplung, Neigung hinten an der Schiene, Seite über den nachrüstbaren Frontversteller 295.1000) für das Fugenbild ausreichen.
