Diese FAQ beschreibt die Tiefeneinstellung an der reinen MOVENTO BLUMOTION über das optionale Zubehör Tiefenverstellung 298.7600. Wenn Sie eine reine MOVENTO TIP-ON-Schiene oder eine MOVENTO BLUMOTION mit nachgerüsteter TIP-ON-BLUMOTION-Einheit haben, sitzt die Tiefeneinstellung dort serienmäßig direkt an der Schiene bzw. an der Einheit. Übersicht aller drei Wege in der FAQ Wo sitzt die Tiefeneinstellung bei Blum MOVENTO?.

Bei der reinen MOVENTO BLUMOTION ist die Tiefenverstellung nicht standardmäßig in der Kupplung integriert, sondern Sie rüsten sie über ein optionales Zubehör nach, die Tiefenverstellung 298.7600. Sie kommt auf die orange Rastkupplung und ist vor allem für innenliegende Fronten und Innenauszüge gedacht, weil Tiefenabweichungen dort sofort auffallen. Bei normalen außenliegenden Fronten brauchen Sie sie meist nicht.

Erst sauber bauen, dann vorsichtig einstellen#

Viel wichtiger als jede Justage am Beschlag ist, dass Sie vorab gerade und maßhaltig bauen und die geforderten Maße einhalten. Wenn der Bau sauber sitzt, sind solche Justagen meist nur minimal oder gar nicht mehr nötig. Welche Werte das für MOVENTO konkret sind, steht in der FAQ Welche Maße muss eine Holzschublade für MOVENTO haben?.

Wenn Sie doch justieren müssen: Gehen Sie vorsichtig vor und verstellen Sie nicht alles gleichzeitig. Probieren Sie erst eine Sache, prüfen Sie, ob es passt, dann die nächste. Sonst verlieren Sie die Grundeinstellung aus dem Blick und wissen am Ende nicht mehr, wo Sie angefangen haben.

Montieren Sie zuerst MOVENTO-Führungen, Schubkasten und Rastkupplungen wie vorgesehen. Setzen Sie dann die Tiefenverstellung an beiden Kupplungen auf, links und rechts. Damit sitzt sie direkt in der Verbindung zwischen Schubkasten und Schiene.

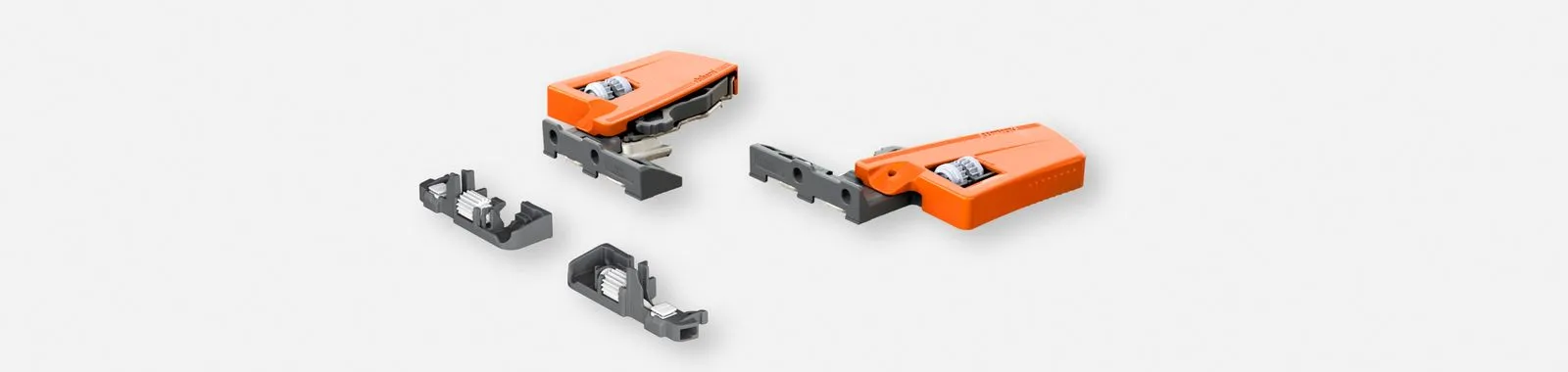

Blum MOVENTO-Rastkupplung mit aufgesteckter Tiefenverstellung 298.7600
Die Tiefe stellen Sie direkt an der Kupplung ein, werkzeuglos.

Schritt 2: Schubkasten einschieben und Frontbild prüfen#

Schieben Sie den Schubkasten vollständig ein und kontrollieren Sie die Front von vorne: Sitzt sie zu weit hinten? Steht sie zu weit vor? Ist sie links und rechts unterschiedlich tief? Vergleichen Sie mit Nachbarfronten, Korpuskanten oder anderen Innenauszügen.

Schritt 3: Tiefe in kleinen Schritten justieren#

An jeder Tiefenverstellung sitzt ein Stellrad. Drehen Sie es werkzeuglos und in kleinen Schritten, der Einstellbereich beträgt plus oder minus 2 mm pro Seite. Steht die Front insgesamt zu tief oder zu weit vorne, stellen Sie beide Seiten gleichmäßig nach. Steht sie schräg, justieren Sie eine Seite anders als die andere.

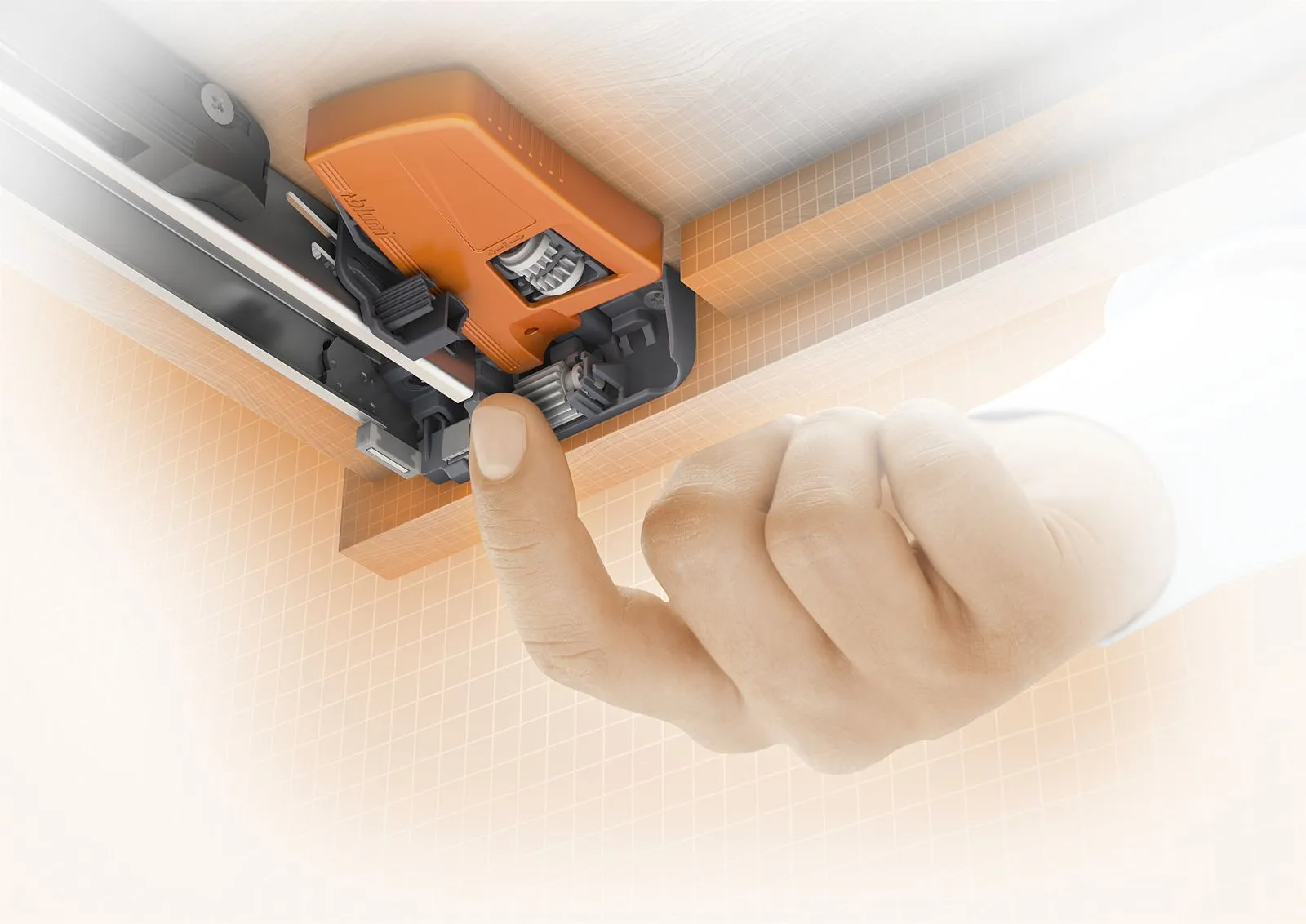

Stellrad an der Blum MOVENTO-Tiefenverstellung für die werkzeuglose Justage in der Tiefe
Die Tiefenverstellung für MOVENTO setzen Sie optional bei innenliegenden Anwendungen ein. Einstellbereich plus oder minus 2 mm.

Schritt 4: Fugenbild und Lauf prüfen#

Öffnen und schließen Sie den Schubkasten mehrmals. Er darf nicht schleifen und nicht klemmen. Die Front soll am Ende bündig sitzen, mit gleichmäßiger Fuge zur Korpusvorderkante, zu Nachbarfronten oder anderen Innenauszügen.

Im Video gezeigt#

Blum zeigt den Ablauf zusätzlich kurz im Video:

Was Sie noch im Blick haben sollten#

Die Tiefenverstellung ist nur eine von vier Justagen am MOVENTO. Für die Ausrichtung der Front nach oben oder unten hilft die Höheneinstellung, für eine schräg sitzende Front (Kippen) die Neigungseinstellung, für seitliche Korrekturen die Seiteneinstellung. Erst wenn alle vier Ebenen sauber stehen, sitzt die Front rundum gleichmäßig zur Korpuskante.

Wann genau Sie das Zubehör 298.7600 brauchen und wann es Pflicht ist (zum Beispiel bei SERVO-DRIVE), klärt die FAQ Wofür ist die Blum MOVENTO Tiefenverstellung 298.7600?.
