Eine TIP-ON-BLUMOTION-Einheit ist ein aufsetzbares Mechanik-Modul von Blum. Sie macht eine BLUMOTION-Korpusschiene grifflos und gedämpft schließend. Pro Boxsystem gibt es eine eigene Familie: LEGRABOX/MOVENTO, MERIVOBOX und TANDEMBOX antaro, jeweils mit fünf Varianten in zwei Lastklassen. Die Familien lassen sich untereinander nicht tauschen.
Die übergeordnete Einordnung der vier Bewegungstechnologien (BLUMOTION, TIP-ON, TIP-ON BLUMOTION, SERVO-DRIVE) finden Sie im Ratgeber Blum Bewegungstechnologien für Auszüge im Vergleich.
TIP-ON BLUMOTION Einheit finden
Sie tauschen eine vorhandene TIP-ON BLUMOTION Einheit aus oder planen neu? Geben Sie ein, was Sie ablesen oder messen können. Sie bekommen die passende LignoShop-Artikelnummer.
Übersicht der drei System-Familien#

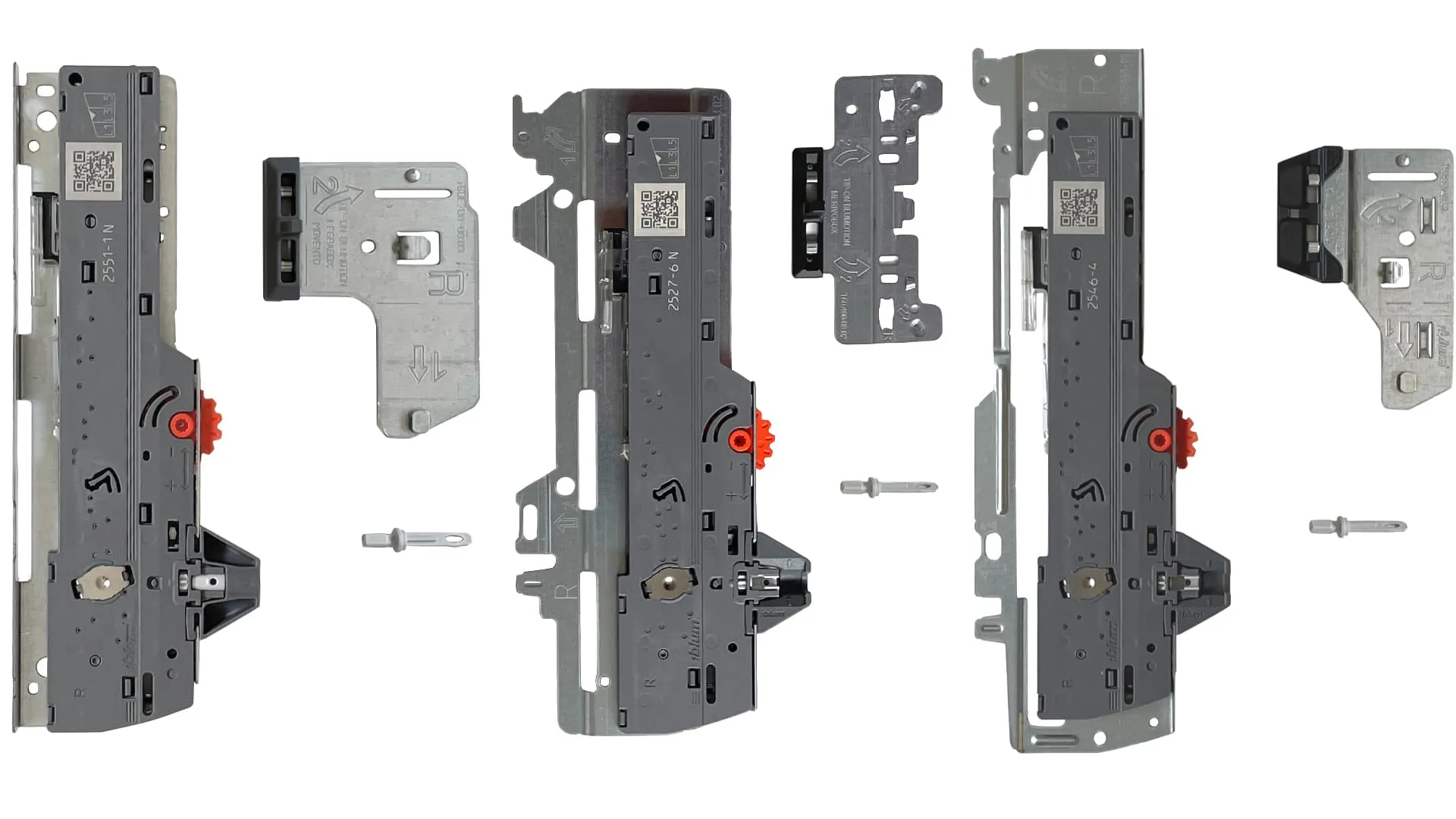

Jedes der drei großen Blum-Boxsysteme hat eine eigene TIP-ON-BLUMOTION-Einheit. Mitnehmer-Geometrie und Aufnahme-Position der Schiene unterscheiden sich pro System, deshalb lassen sie sich nicht tauschen.
| System | Blum-Familien-Nr. | Erkennung am Bauteil | Korpusschiene |
|---|---|---|---|
| LEGRABOX und MOVENTO | T60L7xxx | T60L0x0 auf der Metallaufnahme der Einheit (010 für S, 050 für L) | BLUMOTION S |
| MERIVOBOX | T60H4xxx | T60.4x0 auf der Rückseite der Metallaufnahme der Einheit (410 für S, 450 für L) | BLUMOTION-Korpusschiene |
| TANDEMBOX antaro | T60B3xxx | T60B0x0 auf der Metallaufnahme der Einheit (010 für S, 050 für L) | TANDEMBOX-Schiene mit Aussparung |
LEGRABOX und MOVENTO teilen sich dieselbe TIP-ON-BLUMOTION-Einheit, weil Blum die Aufnahme in beiden Schienen identisch baut. Die Korpusschienen sind aber eigenständig: Eine MOVENTO-Schiene passt nicht in einen LEGRABOX-Korpus, eine LEGRABOX-Schiene nicht in einen MOVENTO-Korpus. Die Plattform-Schiene heißt bei beiden Systemen BLUMOTION S und nimmt alle drei Bewegungstechnologien auf: BLUMOTION pur, TIP-ON BLUMOTION und SERVO-DRIVE. MERIVOBOX und TANDEMBOX antaro haben jeweils eine eigene Einheit, die nur auf ihre Schiene passt.
Bedeutung der Kürzel S0, S1, L1, L3, L5#
S0 und S1 sind die kurzen TIP-ON-BLUMOTION-Einheiten, L1, L3 und L5 die längeren. Die Zahl steht grob für die Kraft oder Gewichtsklasse des vorgesehenen Auszugs, nicht für die Qualität.
| Kürzel | Bedeutung in der Praxis | Typischer Einsatz |
|---|---|---|
| S0 | kurze Einheit, leichte Auszüge | kurze Schubkästen bis ca. 10 kg Gesamtgewicht |
| S1 | kurze Einheit, etwas schwerere Auszüge | kurze Schubkästen ca. 10 bis 20 kg |
| L1 | lange Einheit, leichte bis mittlere Auszüge | längere Schubkästen bis ca. 20 kg |
| L3 | lange Einheit, mittlere bis schwere Auszüge | längere Auszüge ca. 15 bis 40 kg |
| L5 | lange Einheit, schwere Auszüge | hohe, breite oder stark beladene Auszüge |
Mit Gewicht meint Blum das Gesamtgewicht aus Schubkasten, Front und Zuladung, nicht nur das Holz oder Material des Schubkastens.
Farbe als Lastklassen-Codierung#
Die Farbe der TIP-ON-BLUMOTION-Einheit ist kein Farb-Match zur Schiene oder zur Möbelfront. Sie ist ein reines Erkennungsmerkmal für die Lastklasse. So sehen Sie beim Einbau, beim Tausch oder bei einer Reklamation auf einen Blick, welche Einheit verbaut ist.
| Farbe | Variante | Lastklasse |
|---|---|---|
| Weiß | S0 | kurze Einheit, leicht (bis ca. 10 kg) |
| Lichtgrau | S1 | kurze Einheit, mittel (ca. 10 bis 20 kg) |
| Lichtgrau | L1 | lange Einheit, leicht bis mittel (bis ca. 20 kg) |
| Staubgrau | L3 | lange Einheit, mittel bis schwer (ca. 15 bis 40 kg) |
| Schwarz | L5 | lange Einheit, schwer (über 35 kg) |
Achtung: Lichtgrau steht für zwei verschiedene Varianten (S1 und L1), die sich nur in der Länge des Bauteils unterscheiden. Wer beim Sortieren in der Werkstatt nicht aufpasst, baut die falsche Lastklasse ein. Prüfen Sie zusätzlich zur Farbe immer die Erkennungsnummer auf der Metallaufnahme (siehe System-Sektionen weiter unten).
L5 ist nicht "besser" als L1#
Ein häufiger Denkfehler in der Beratung: "L5 ist besser als L1." Das stimmt nicht. Bei einem leichten Auszug wirkt eine zu starke Einheit sogar ungünstig: Der Auszug löst anders aus oder läuft nicht so sauber, wie Blum es vorgesehen hat.
Andersherum gilt: Eine zu schwache Einheit bei schweren Auszügen öffnet nicht zuverlässig oder wirkt träge. Die Variante muss zur Kombination aus Nennlänge und Gewicht des Auszugs passen, nicht "möglichst stark" sein.
Lastklassen S und L im Überblick#
Jedes System hat zwei Federstärken: die schwächere Auslösefeder (S-Variante) für kurze Nennlängen und leichtere Auszüge, die stärkere (L-Variante) für längere Nennlängen oder höhere Lasten. Die Grenzen unterscheiden sich pro System: Bei LEGRABOX und MERIVOBOX wechselt der Bereich bei 350 mm Nennlänge (kurze Schiene 270 bis 300 mm), bei MOVENTO ebenfalls bei 350 mm (kurze Schiene 270 bis 320 mm). Bei MERIVOBOX kommt L5 zusätzlich erst ab 450 mm ins Spiel.
Praxis-Hinweis: In Küchen bestellen wir am häufigsten L3. Ein typischer Küchen-Auszug (Schubkasten plus Front plus Beladung) wiegt 15 bis 40 kg und passt in den L3-Bereich. L5 nehmen Sie ab 35 kg Gesamtgewicht, etwa bei Geschirr-Vollauszügen oder Kochtopf-Auszügen. L1 reicht für Auszüge bis 20 kg. Die S-Varianten passen vor allem in kurze Auszüge außerhalb der Küche, etwa im Bad oder bei Bürotablaren mit Nennlängen bis 300 mm (LEGRABOX, MERIVOBOX) oder 320 mm (MOVENTO).
LEGRABOX und MOVENTO: Einheit T60L7xxx#
Anwendungsbereich nach Gesamtgewicht und Nennlänge (Quelle: Blum-Programmseite):
LEGRABOX:
| Gesamtgewicht | Eingeprägte Nummer | Farbe | Variante | Nennlänge |
|---|---|---|---|---|
| bis 10 kg | T60L010 | Weiß | S0 | 270 bis 300 mm |
| 10 bis 20 kg | T60L010 | Lichtgrau | S1 | 270 bis 300 mm |
| bis 20 kg | T60L050 | Lichtgrau | L1 | 350 bis 650 mm |
| 15 bis 40 kg | T60L050 | Staubgrau | L3 | 350 bis 650 mm |
| 35 bis 70 kg | T60L050 | Schwarz | L5 | 350 bis 650 mm |
MOVENTO. Kurze Einheiten reichen bis 320 mm Nennlänge, lange bis 750 mm.
| Gesamtgewicht | Eingeprägte Nummer | Farbe | Variante | Nennlänge |
|---|---|---|---|---|
| bis 10 kg | T60L010 | Weiß | S0 | 270 bis 320 mm |
| 10 bis 20 kg | T60L010 | Lichtgrau | S1 | 270 bis 320 mm |
| bis 20 kg | T60L050 | Lichtgrau | L1 | 350 bis 750 mm |
| 15 bis 40 kg | T60L050 | Staubgrau | L3 | 350 bis 750 mm |
| 35 bis 60 kg | T60L050 | Schwarz | L5 | 350 bis 750 mm |
Die eingeprägte Nummer sagt nur, ob es eine kurze oder lange Bauform ist: T60L010 steht für die kurze (S-Klasse), T60L050 für die lange (L-Klasse). Welche Variante Sie genau vor sich haben (S0 oder S1, L1, L3 oder L5), erkennen Sie an der Farbe.
Bestelldaten: Diese fünf Varianten gelten gleich für LEGRABOX und MOVENTO.
| Variante | Farbe | Länge Einheit | Blum-Nr. | LignoShop-Artikel |
|---|---|---|---|---|
| S0 | Weiß | 16,3 cm | T60L7040 | 83467201 |
| S1 | Lichtgrau | 16,3 cm | T60L7140 | 84562468 |
| L1 | Lichtgrau | 19,8 cm | T60L7340 | 83345913 |
| L3 | Staubgrau | 19,8 cm | T60L7540 | 82476239 |
| L5 | Schwarz | 19,8 cm | T60L7570 | 80244228 |
Korpusschiene als Voraussetzung:
- LEGRABOX BLUMOTION S 40 kg, 750.xx01S (Art-Nr. 94232202000)
- LEGRABOX BLUMOTION S 70 kg, 753.xx01S (Art-Nr. 94231946000)
- MOVENTO Führung BLUMOTION S 40 kg, 760Hxx00S (Art-Nr. 95700086000)
- MOVENTO Führung BLUMOTION S 60/70 kg, 766Hxx00S (Art-Nr. 92030811000)
Nennlängenbereich: 270 bis 650 mm bei LEGRABOX, 270 bis 750 mm bei MOVENTO.
Erkennungsmerkmal: Blum prägt T60L0x0 auf die Metallaufnahme der TIP-ON-Einheit (T60L010 für S, T60L050 für L). Wer im Bestand sicher bestimmen will, was verbaut ist, prüft entweder direkt am Bauteil oder über die Schienen-Typnummer am Aufkleber.
LignoShop-Hinweis-PDF: TIP-ON BLUMOTION Einheit für LEGRABOX und MOVENTO.
MERIVOBOX: Einheit T60H4xxx#
Anwendungsbereich nach Gesamtgewicht und Nennlänge (Quelle: Blum-Programmseite):
| Gesamtgewicht | Eingeprägte Nummer | Farbe | Variante | Nennlänge |
|---|---|---|---|---|
| bis 10 kg | T60.410 | Weiß | S0 | 270 bis 300 mm |
| über 10 bis 20 kg | T60.410 | Lichtgrau | S1 | 270 bis 300 mm |
| bis 20 kg | T60.450 | Lichtgrau | L1 | 350 bis 650 mm |
| 15 bis 40 kg | T60.450 | Staubgrau | L3 | 350 bis 650 mm |
| 35 bis 70 kg | T60.450 | Schwarz | L5 | 450 bis 600 mm |
Die eingeprägte Nummer sagt nur, ob es eine kurze oder lange Bauform ist: T60.410 steht für die kurze (S-Klasse), T60.450 für die lange (L-Klasse). Bei MERIVOBOX liegt die Nummer auf der Rückseite des Bauteils. Welche Variante Sie genau vor sich haben (S0 oder S1, L1, L3 oder L5), erkennen Sie an der Farbe.
Wichtige Besonderheit: Bei MERIVOBOX kommt L5 erst ab 450 mm Nennlänge ins Programm, L1 und L3 starten schon bei 350 mm. Haben Sie einen MERIVOBOX-Auszug zwischen 350 und 449 mm Nennlänge und planen schwere Beladung, ist L3 die richtige Wahl.
Bestelldaten:
| Variante | Farbe | Länge Einheit | Blum-Nr. | LignoShop-Artikel |
|---|---|---|---|---|
| S0 | Weiß | 18,5 cm | T60H4040 | 94470604 |
| S1 | Lichtgrau | 18,5 cm | T60H4140 | 94470635 |
| L1 | Lichtgrau | 21,4 cm | T60H4340 | 94470659 |
| L3 | Staubgrau | 21,4 cm | T60H4540 | 94470673 |
| L5 | Schwarz | 21,4 cm | T60H4570 | 94470680 |
Korpusschiene als Voraussetzung:
- MERIVOBOX Korpusschiene 40 kg, 450.xx01B (Art-Nr. 94651607000)
- MERIVOBOX Korpusschiene 70 kg, 453.xx01B (Art-Nr. 94653922000)
Nennlängenbereich: 270 bis 600 mm.
Erkennungsmerkmal: Blum prägt T60.4x0 auf die Rückseite der Metallaufnahme (T60.410 für S, T60.450 für L). Anders als bei LEGRABOX/MOVENTO und TANDEMBOX steht die Nummer hier auf der Rückseite. Wer beim ersten Hinschauen nichts findet, dreht die Einheit einmal um.
LignoShop-Hinweis-PDF: TIP-ON BLUMOTION Einheit für MERIVOBOX.
TANDEMBOX antaro: Einheit T60B3xxx#
Anwendungsbereich nach Nennlänge und Gewicht: Die Logik ist gleich wie bei LEGRABOX und MERIVOBOX.
Bestelldaten:
| Variante | Farbe | Länge Einheit | Blum-Nr. | LignoShop-Artikel |
|---|---|---|---|---|
| S0 | Weiß | 21,2 cm | T60B3030 | 84268372 |
| S1 | Lichtgrau | 21,2 cm | T60B3130 | 88957442 |
| L1 | Lichtgrau | 23,3 cm | T60B3330 | 84799454 |
| L3 | Staubgrau | 23,3 cm | T60B3530 | 82134206 |
| L5 | Schwarz | 23,3 cm | T60B3560 | 80803687 |
Korpusschiene als Voraussetzung: TANDEMBOX antaro Korpusschiene mit Aussparung für die TIP-ON-Einheit. 30 kg, 578.xx01M oder 65 kg, 576.xx01M.
Nennlängenbereich: 270 bis 650 mm.
Erkennungsmerkmal: Blum prägt T60B0x0 auf die Metallaufnahme (T60B010 für S, T60B050 für L).
Achtung bei Bestand: Ältere TANDEMBOX antaro oder TANDEMBOX Klassik ohne Aussparung in der Schiene können Sie nicht mit TIP-ON BLUMOTION nachrüsten. Prüfen Sie vor der Bestellung die Schienen-Typnummer und kontrollieren Sie die Aussparung visuell. Wenn nicht vorhanden, hilft nur ein Schienen-Tausch.
Zusatz-Bauteile ab Korpusbreite 750 mm: Ab dieser Breite braucht TANDEMBOX antaro zwei zusätzliche Komponenten: die TIP-ON-BLUMOTION-Halterung für die Welle und den Bodenabstützwinkel Z96.2011 (Art-Nr. 82597557). Beide sind konstruktiv erforderlich.
LignoShop-Hinweis-PDF: TIP-ON BLUMOTION Einheit für TANDEMBOX.
Was im Set enthalten ist#
Eine TIP-ON-BLUMOTION-Einheit kommt im Set mit drei Komponenten:
- die Einheit selbst (Metallaufnahme plus Kunststoff-Auslösemechanik mit Federspeicher)
- ein TIP-ON-BLUMOTION-Mitnehmer (das Gegenstück, das in der Schiene fährt)
- ein TIP-ON-BLUMOTION-Synchronisierungsadapter (Verbindungsteil für die optionale Synchronisierungswelle)
Den Synchronisierungsadapter müssen Sie nicht separat bestellen, er liegt jedem Set bei. Als Ersatzartikel ist er einzeln im LignoShop erhältlich.
Nicht im Set enthalten und separat zu bestellen:
- die Korpusschiene (BLUMOTION S für LEGRABOX/MOVENTO, BLUMOTION-Korpusschiene für MERIVOBOX, TANDEMBOX-Schiene mit Aussparung für TANDEMBOX antaro)
- bei breiten Fronten die Synchronisierungswelle T60.1125W (Art-Nr. 83212868000)
- bei TANDEMBOX antaro ab Korpusbreite 750 mm Halterung für die Welle und Bodenabstützwinkel Z96.2011 (Art-Nr. 82597557)
Synchronisierung bei breiten Fronten#
Bei breiten Schubkasten-Fronten reicht die TIP-ON-Auslösung in der Mitte allein nicht. Wer seitlich antippt, drückt dort, wo die Auslösekraft nicht ankommt. Eine mechanische Synchronisierungswelle verbindet beide Einheiten, damit eine Auslösung auf einer Seite die andere mitnimmt.
Blum bemisst die Synchronisierung nach lichter Korpusweite (LW) je Boxsystem (TANDEMBOX antaro ab LW 238 mm bis MOVENTO ab LW 265 mm). Unsere Werkstatt-Empfehlung nach Korpus-Außenmaß: ab etwa 400 mm grundsätzlich einbauen, weil Nutzer regelmäßig seitlich statt mittig drücken.
Wichtig zur Begriffsklärung: Verwechseln Sie diese mechanische Welle nicht mit dem elektrischen SERVO-DRIVE Synchronisationskabel Z10KxxxS (Art-Nr. 88399577000). Das Kabel koppelt zwei SERVO-DRIVE-Antriebseinheiten. Welle = TIP-ON BLUMOTION, Kabel = SERVO-DRIVE.
Bestand prüfen vor Nachrüstung#
Wer in einer bestehenden Küche TIP-ON BLUMOTION nachrüstet, klärt vor der Bestellung drei Fragen:
- Welches Boxsystem ist verbaut? Erkennbar an Schienen-Typnummer und Zarge: LEGRABOX hat schlanke, gerade Zargen, MERIVOBOX eine dickere Profilzarge, TANDEMBOX antaro die Stahlzarge im U-Profil.
- Hat die Schiene die richtige Aussparung? Bei TANDEMBOX antaro besonders kritisch: Fehlt sie, geht TIP-ON BLUMOTION nicht. Visuelle Kontrolle nach Ausbau eines Auszugs.
- Welche Lastklasse ist nötig? S für leichte Auszüge bis etwa 15 kg Beladung und Korpusbreite bis etwa 600 mm. L für alles darüber.
Bei Unsicherheit schicken Sie ein Foto der Einheit oder der Schiene an unseren Kundenservice. Eine lesbare Erkennungsnummer oder Schienen-Typnummer reicht meist für die Zuordnung.
Bestellfehler und wie sie sich vermeiden lassen#
Diese Fehler kommen in unserer Beratung immer wieder vor:
Falsches System bestellt: Häufigster Fehler. Kunden bestellen die LEGRABOX/MOVENTO-Einheit (T60L7xxx), obwohl sie MERIVOBOX (T60H4xxx) oder TANDEMBOX antaro (T60B3xxx) verbaut haben. Vorbeugen: Prüfen Sie am verbauten Auszug die Erkennungsnummer auf der Metallaufnahme oder die Schienen-Typnummer am Aufkleber. Bei MERIVOBOX steht die Nummer auf der Rückseite.
S-Variante bei breitem oder schwerem Schubkasten: Ein 800 mm breiter, gut beladener Auszug löst mit der S-Einheit nicht zuverlässig aus. Vorbeugen: bei Korpusbreiten über 600 mm oder klar schwerer Beladung zur L-Variante greifen.
L-Variante bei sehr leichtem Schubkasten: Eine L-Einheit in einem leichten Bad-Auszug fühlt sich beim Antippen hart an, hier passt S besser. Vorbeugen: vorher klären, was später in den Auszug kommt.
Lichtgrau verwechselt mit Lichtgrau: S1 und L1 sind beide lichtgrau. Vorbeugen: Erkennungsnummer ablesen (010 = S, 050 = L) oder im Eingangskarton nach Lastklasse trennen.
Fehlende Aussparung bei TANDEMBOX-Bestand: Ältere TANDEMBOX antaro oder Klassik ohne Aussparung lassen sich nicht nachrüsten. Vorbeugen: vor der Bestellung visuell kontrollieren oder die Typnummer prüfen (Endung 01M = mit Aussparung).
Synchronisierungswelle vergessen bei breiten Fronten: Konkrete Schwellen pro System: siehe Bewegungstechnologien für Auszüge im Vergleich. Ohne Synchronisierung löst die Einheit seitlich nicht zuverlässig aus. Vorbeugen: bei breiteren Fronten die Synchronisierungswelle T60.1125W vorsorglich mitbestellen.
LignoShop-Artikelnummern auf einen Blick#
Für eine Küchen-Anwendung schnell bestellen? Hier die Praxis-Standardvariante L3 in Staubgrau pro System:
- TIP-ON BLUMOTION Einheit L3 für LEGRABOX und MOVENTO (T60L7540)
- TIP-ON BLUMOTION Einheit L3 für MERIVOBOX (T60H4540)
- TIP-ON BLUMOTION Einheit L3 für TANDEMBOX antaro (T60B3530)
Plus diese Artikel, wenn das Projekt sie braucht:
- Synchronisierungswelle T60.1125W
- Einstelllehre TIP-ON BLUMOTION 65.5627 für TANDEMBOX
- Frontspaltlehre 65.5631 für LEGRABOX und MOVENTO Korpusschienen
- Bei TANDEMBOX antaro ab Korpusbreite 750 mm: Bodenabstützwinkel Z96.2011
Brauchen Sie eine andere Variante als L3, finden Sie die vollständige Übersicht aller fünf Lastklassen pro System in den Tabellen weiter oben.
Praxis-Hinweis vor der Bestellung#
Entscheidend sind Blum-System, Nennlänge, Korpusschiene und das zu erwartende Gesamtgewicht. Bei Unsicherheit hilft die Blum-Auswahlhilfe oder unser Kundenservice. Wer am Telefon oder per Mail Beratung möchte, hält diese vier Angaben bereit:
- Boxsystem (LEGRABOX, MOVENTO, MERIVOBOX oder TANDEMBOX antaro)
- gewünschte Nennlänge in mm
- ungefähres Gesamtgewicht des fertigen Auszugs (Schubkasten plus Front plus Zuladung)
- bei TANDEMBOX antaro: Hat die Korpusschiene eine Aussparung für die TIP-ON-Einheit?
