Die Tiefeneinstellung sitzt direkt an der TANDEM TIP-ON-Schiene als orangener Hebel und ist serienmäßig dabei. Sie justieren werkzeuglos in einem Bereich von -3,5 bis +2 mm. Der Sinn: den 2,5-mm-Frontspalt einzustellen, den die TIP-ON-Mechanik für die saubere Auslösung braucht.

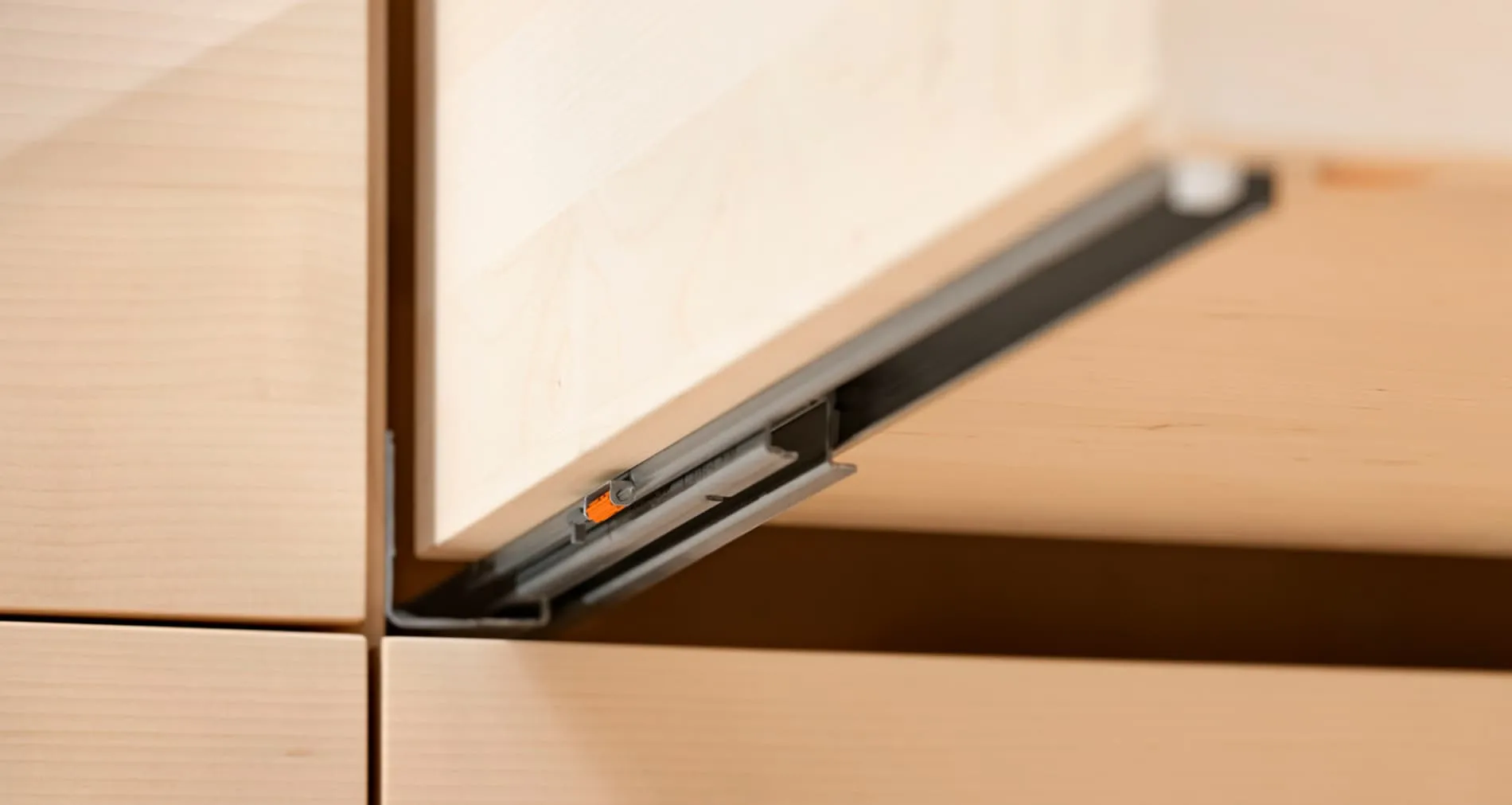

Eingebaute Blum TANDEM TIP-ON-Schiene am Holzschubkasten mit sichtbarem orangenen Hebel für die Tiefeneinstellung
Der orange Hebel der Tiefeneinstellung sitzt direkt an der Blum TANDEM TIP-ON-Schiene. Standardansicht am eingebauten Holzschubkasten.

An welcher TANDEM-Schiene ist die Tiefeneinstellung dabei?#

Nur an der reinen TANDEM TIP-ON-Schiene, Schienen-Typ 560Hxx00T. Das ist die einzige TANDEM-Variante mit serienmäßiger Tiefeneinstellung. Bei TANDEM mit BLUMOTION und beim TANDEM Teilauszug (550H) gibt es das Stellrad nicht.

Die Typnummer lesen Sie so:

  • 560H = TANDEM Vollauszug 30 kg
  • xx00 = Nennlänge in cm, also 25 für 250 mm, 50 für 500 mm
  • T = TIP-ON-Variante (mechanisches Antippen integriert, ohne BLUMOTION-Dämpfung)

Zwei Beispiele aus dem Bestand: 560H3500T ist die 350-mm-Variante, 560H5000T die 500-mm-Variante. Im LignoShop führen wir den TANDEM 560H Vollauszug mit reinem TIP-ON in den Nennlängen 250, 270, 300, 320, 350, 380, 400, 420, 450, 480, 500, 520, 550 und 600 mm. Die Variantenauswahl auf der Produktseite verlinkt jede Nennlänge mit eigener Bestellnummer.

Wenn Sie unsicher sind, welche TANDEM-Schiene Sie verbaut haben, hilft die FAQ Blum-Schienen Typnummer finden.

Wo sitzt das Stellrad und wie justieren?#

Der orange Hebel sitzt direkt am Mitnehmer-Bereich der Schiene und ist nach dem Einsetzen des Schubkastens gut erreichbar. Sie greifen mit den Fingern, kein Werkzeug nötig.

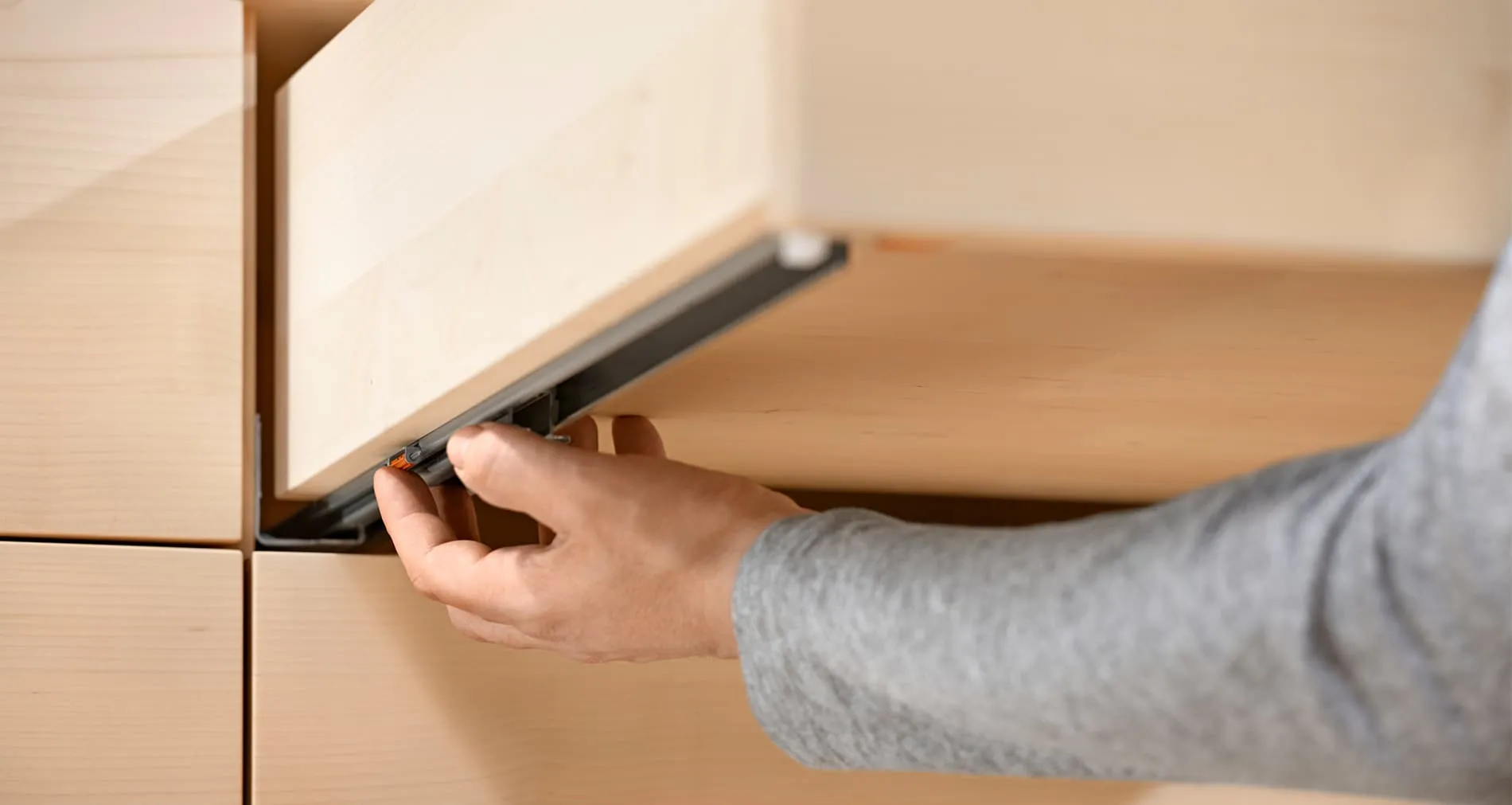

Hand am orangenen Stellrad zur Tiefeneinstellung an der Blum TANDEM TIP-ON-Schiene
Tiefeneinstellung an der Blum TANDEM TIP-ON-Schiene, werkzeuglos. Stellweg -3,5 bis +2 mm pro Seite.

Praktischer Ablauf:

  1. Schubkasten einschieben und Front prüfen. Sitzt die Front zu weit hinten oder vorne? Löst TIP-ON sauber aus oder ist der Frontspalt zu eng oder zu weit?
  2. Stellrad an beiden Seiten in kleinen Schritten drehen. Bei einseitig stehender Front nur die betroffene Seite, bei gleichmäßigem Versatz beide Seiten parallel.
  3. Schubkasten mehrmals öffnen und schließen. TIP-ON soll zuverlässig auslösen, Fugenbild gleichmäßig.

Schemazeichnung mit Stellweg:

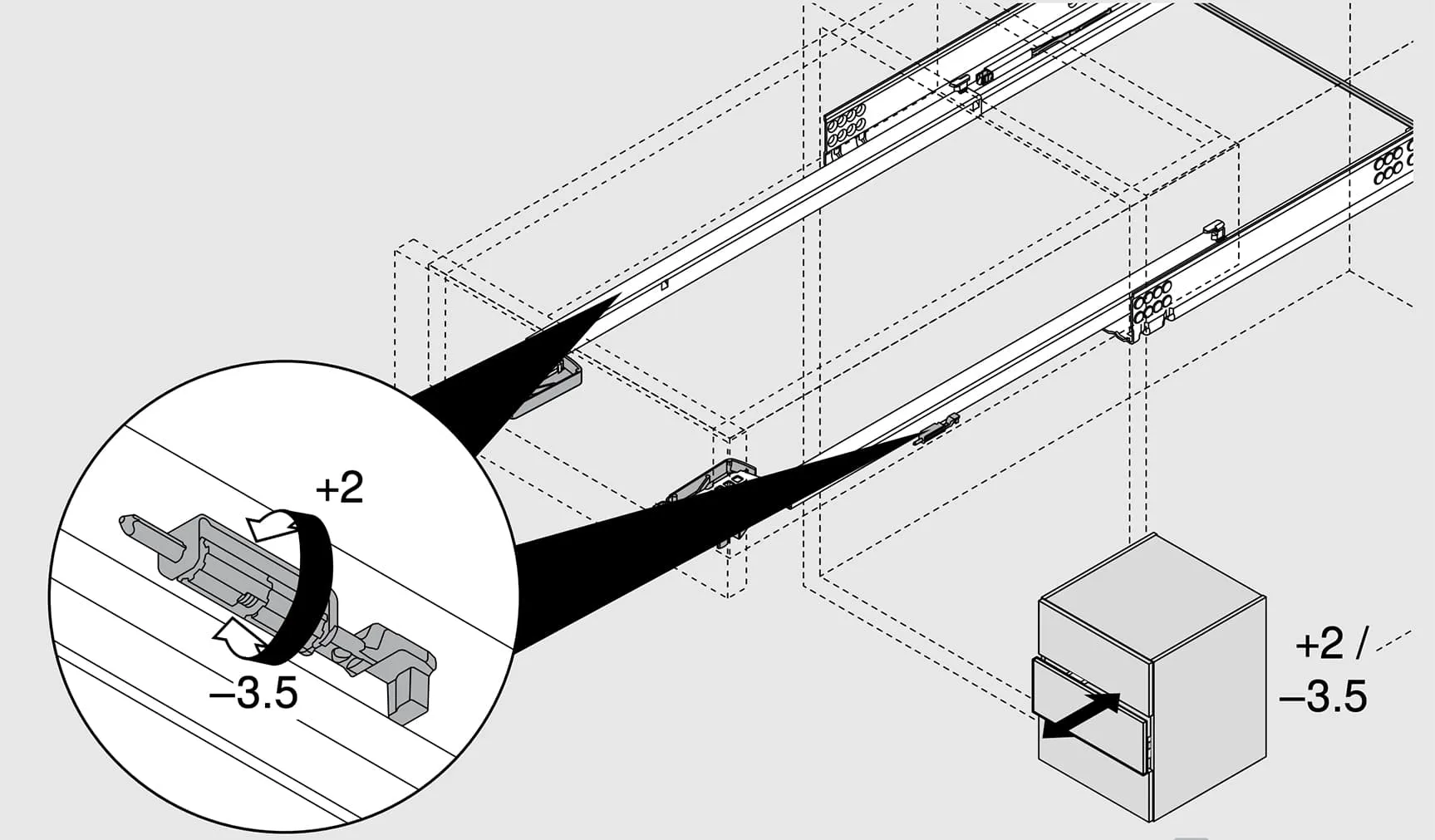

Schemazeichnung: Tiefeneinstellung an der Blum TANDEM TIP-ON-Schiene, Stellbereich minus 3,5 bis plus 2 Millimeter
Tiefeneinstellung an der reinen TANDEM TIP-ON-Schiene, Stellbereich -3,5 bis +2 mm. Schemazeichnung: Blum.

Was bei TANDEM BLUMOTION oder TANDEM Teilauszug?#

Bei der reinen TANDEM BLUMOTION (Typ 560H ohne T am Ende) und beim TANDEM Teilauszug 550H gibt es keine Tiefeneinstellung im Urzustand. Es gibt auch kein nachrüstbares Zubehör im Blum-Programm. Wer hier in der Tiefe justieren möchte, muss das Maß über den sauberen Bau erreichen.

Warum gibt es bei TANDEM kein Zubehör wie bei MOVENTO 298.7600?#

Die MOVENTO-Tiefenverstellung 298.7600 ist konstruktiv auf die MOVENTO-Rastkupplung T51.7601 ausgelegt. Die TANDEM-Kupplung hat eine andere Geometrie und keinen Aufnahmepunkt für ein vergleichbares Aufsteck-Bauteil. Wer bei TANDEM auf eine Tiefenjustage angewiesen ist (zum Beispiel bei innenliegenden Fronten), hat zwei Wege:

  1. TANDEM TIP-ON-Schiene 560Hxx00T wählen. Dann ist die Tiefeneinstellung dabei. Bedingung: TIP-ON-Funktion gewünscht, kein BLUMOTION-Soft-Close.
  2. Auf MOVENTO wechseln. Bei MOVENTO BLUMOTION lässt sich die Tiefenverstellung 298.7600 als Zubehör nachrüsten. Übersicht aller MOVENTO-Wege in der FAQ Wo sitzt die Tiefeneinstellung bei Blum MOVENTO?.
