Bei MOVENTO verbinden die Kupplungen den Holzschubkasten vorne mit der verdeckten Führungsschiene. Beim Einschieben rasten sie hörbar ein und sichern den Schubkasten vorne auf der Führung. Hinten greift zusätzlich der Einhängehaken am Schubkasten in die Führungsschiene. So sitzt der Schubkasten sicher auf der Führung und kann bei Bedarf über die Kupplungen wieder ausgehängt werden.

Bei TANDEM mit Kupplungstechnik (das ist die Variante, die wir im Shop führen) funktioniert die Verriegelung gleich wie bei MOVENTO: die Kupplung rastet vorne ein und sichert den Schubkasten dadurch auch gegen Abheben. Daneben gibt es die TANDEM-Aufstecktechnik, eine alternative Montagemethode vor allem für die Industrie, die ohne Kupplung auskommt und die Anhebesicherung über ein separates Bauteil löst. Im Handel und im Möbelbereich ist die Kupplungstechnik der übliche Weg, wir führen ausschließlich diese.

Schritt 1: Passende Kupplung wählen#

Vor der Montage prüfen, ob die Kupplung zum jeweiligen Führungssystem passt:

  • MOVENTO-Kupplung für Blum MOVENTO-Führungen (Typen 760H, 766H und Varianten)
  • TANDEM-Kupplung für Blum TANDEM-Führungen mit Kupplungstechnik (Typen 550H, 560H)

Es gibt immer eine linke und eine rechte Kupplung, die nicht vertauscht werden dürfen. Zur Orientierung ist auf der Kupplung selbst ein R für rechts und ein L für links eingeprägt, ein kurzer Blick darauf vor der Montage spart Ärger. Welche Kupplung zu welchem Schienen-Typ gehört, klärt die FAQ Wie erkenne ich die richtige Kupplung für MOVENTO oder TANDEM?.

Schritt 2: Schubkasten vorbereiten#

Der Holzschubkasten muss zur Führung passend gebaut sein. Entscheidend sind:

  • Richtige Schubkastenbreite, also lichte Korpusweite minus dem systemabhängigen Abzugsmaß
  • Passende Bodenposition mit eingenuteter oder aufgesetzter Bodenplatte je nach Bauform
  • Korrekte Rückwandbearbeitung für den hinteren Einhängehaken
  • Sauber rechtwinklig gebauter Schubkasten

Die beste Kupplung hilft nicht, wenn der Schubkasten verzogen ist oder die Korpusschienen nicht parallel sitzen. Die konkreten MOVENTO-Maße stehen in der FAQ Welche Maße muss eine Holzschublade für MOVENTO haben?.

Schritt 3: Kupplungen vorne unter dem Schubkasten positionieren#

Die Kupplungen sitzen vorne links und rechts unter dem Schubkastenboden, direkt hinter der Front beziehungsweise im vorderen Bereich des Schubkastens. Die genaue Position richtet sich nach der Blum-Montagezeichnung des jeweiligen Systems. Nicht nach Gefühl setzen, weil sonst die Führung nicht sauber einrastet.

Schritt 4: Kupplungen verschrauben (senkrecht oder schräg)#

Die Verschraubungsrichtung der Kupplung hängt von der Bauform des Holzschubkastens ab. Blum sieht zwei Möglichkeiten vor:

  • 4-seitiger Schubkasten (Boden eingenutet zwischen den vier Seitenwänden): Kupplung wird senkrecht von unten in den Boden verschraubt.
  • 3-seitiger Schubkasten (Boden untergesetzt, also unter die Seiten geleimt): Kupplung wird schräg von unten durch den Boden in die vordere Stirnseite verschraubt, damit die Schraube in tragendem Material sitzt.

Bei 4-seitigen Schubkästen ist auch eine schräge Verschraubung als Alternative möglich, je nach Situation und Bohrbild.

MOVENTO: senkrechte Verschraubung am 4-seitigen Schubkasten#

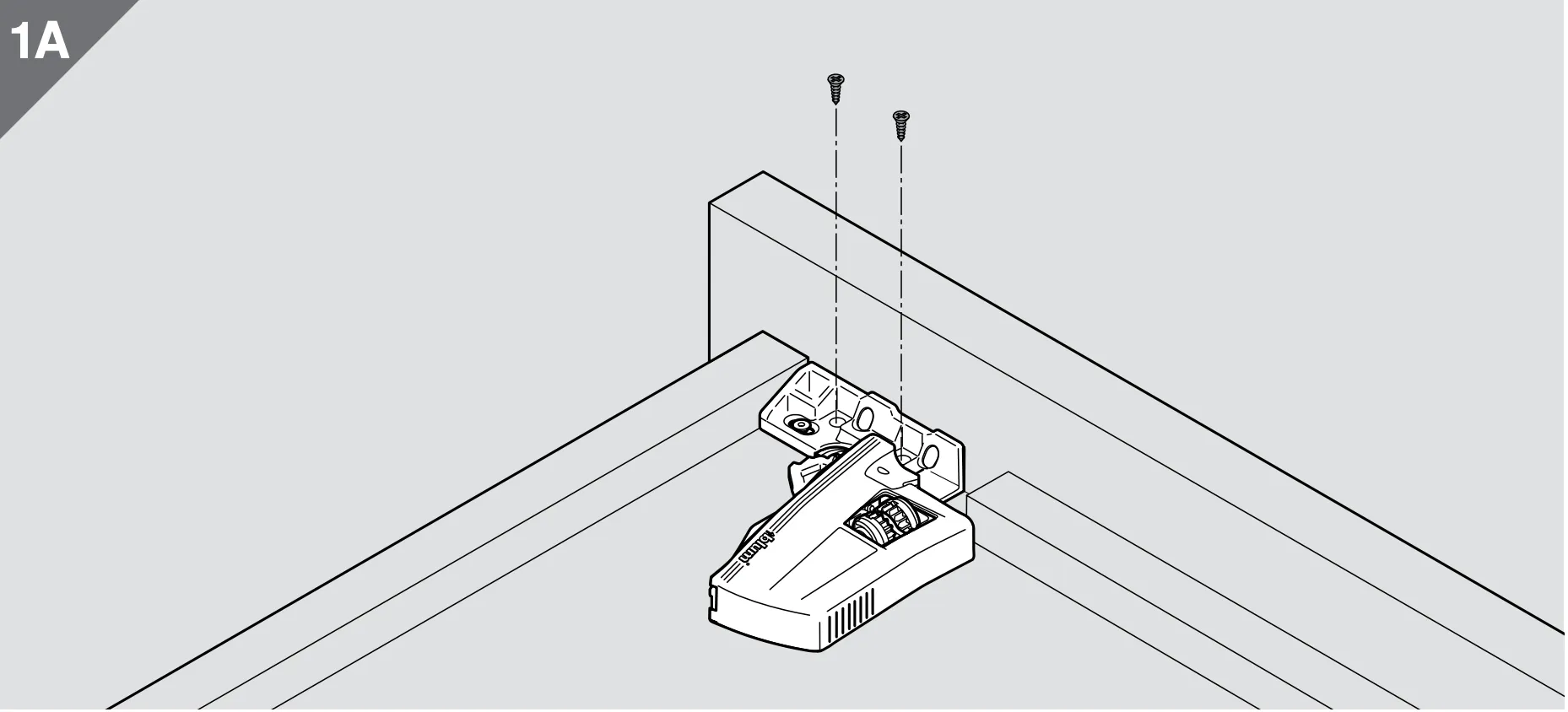

Schemazeichnung MOVENTO-Kupplung am 4-seitigen Holzschubkasten mit senkrechter Verschraubung von unten
MOVENTO-Standardfall: 4-seitiger Schubkasten mit eingenutetem Boden, Kupplung senkrecht durch den Boden verschraubt.

MOVENTO: schräge Verschraubung am 3-seitigen Schubkasten#

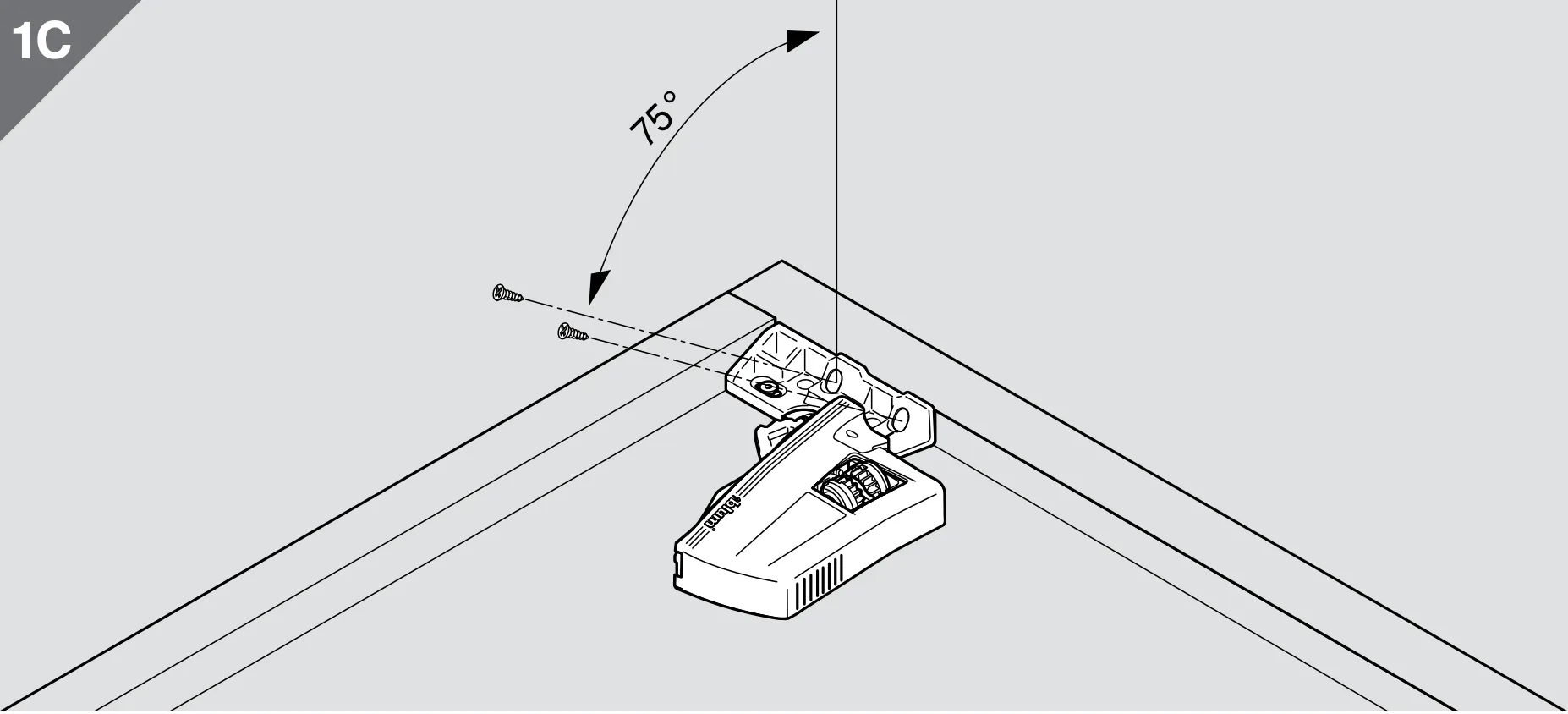

Schemazeichnung MOVENTO-Kupplung am 3-seitigen Holzschubkasten mit schräger Verschraubung in die vordere Stirnseite
3-seitiger Schubkasten (Boden untergesetzt): Kupplung wird schräg durch den Boden in die vordere Stirnseite verschraubt.

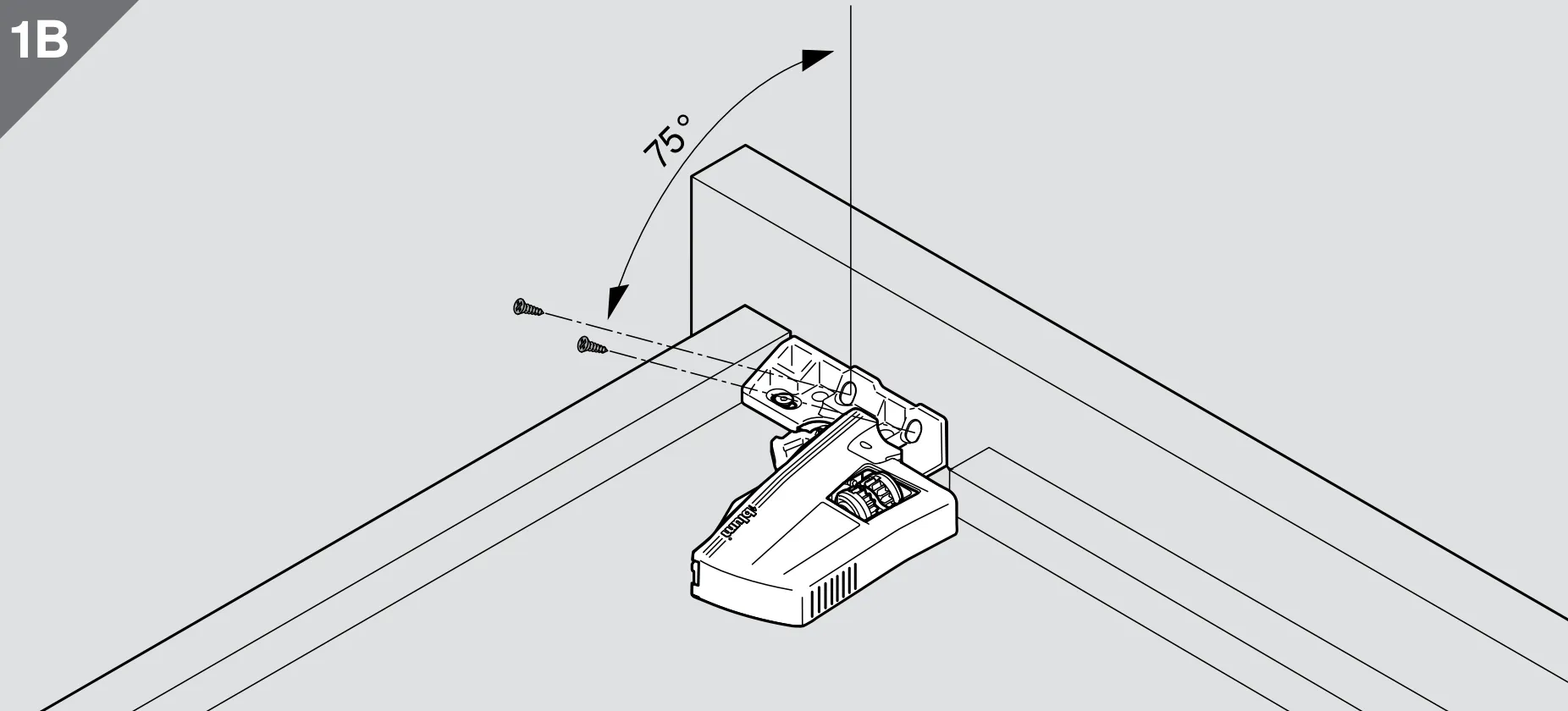

Schemazeichnung MOVENTO-Kupplung als Alternative mit schräger Verschraubung am 4-seitigen Schubkasten
Alternative beim 4-seitigen Schubkasten: ebenfalls schräg verschraubbar, wenn die Situation es verlangt.

TANDEM: senkrechte und schräge Verschraubung#

Bei TANDEM gilt dieselbe Logik wie bei MOVENTO. Welche Variante passt, hängt vom Schubkastenaufbau ab.

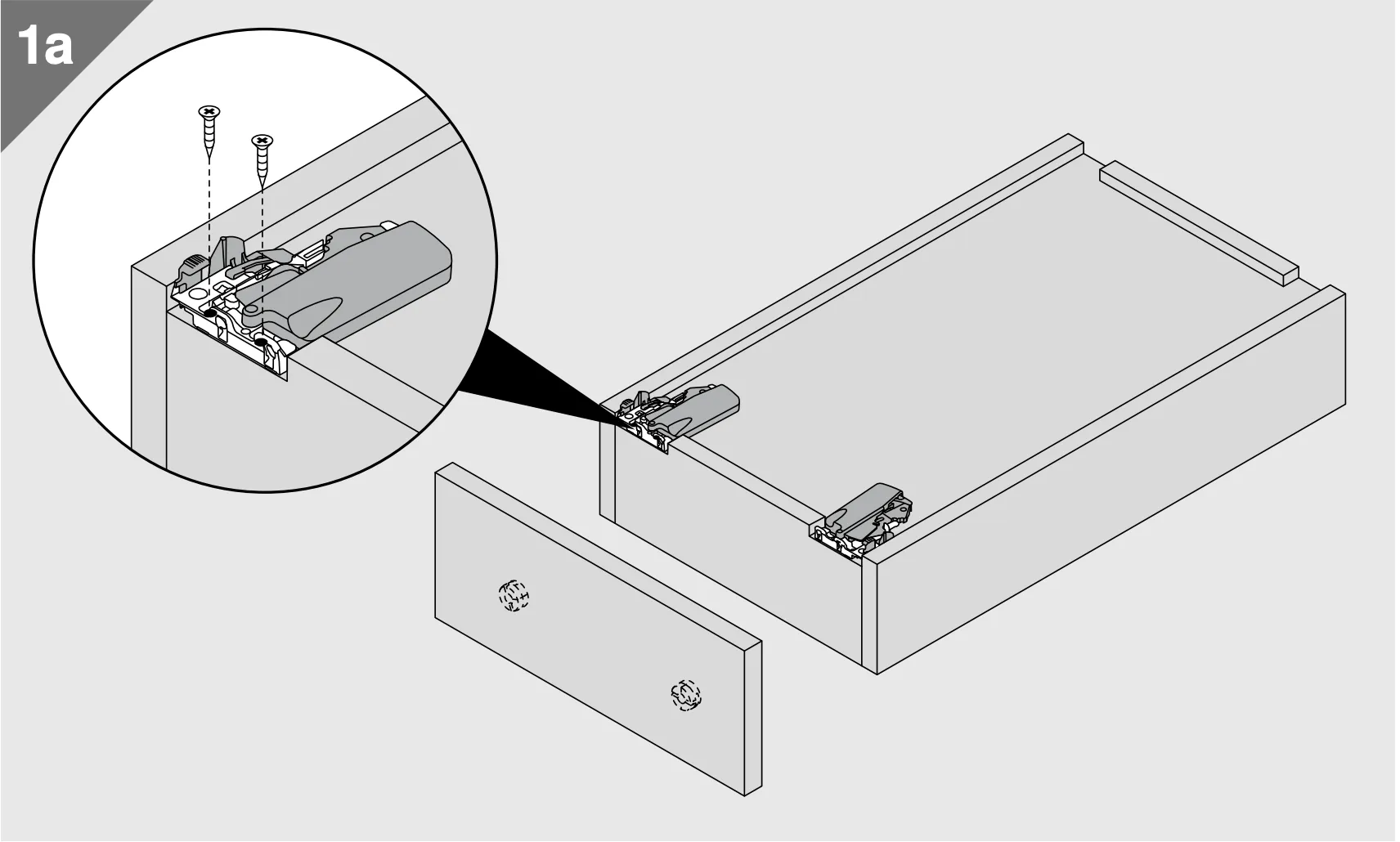

Schemazeichnung TANDEM-Kupplung am 4-seitigen Holzschubkasten mit senkrechter Verschraubung
TANDEM-Kupplung am 4-seitigen Schubkasten, senkrecht von unten verschraubt.

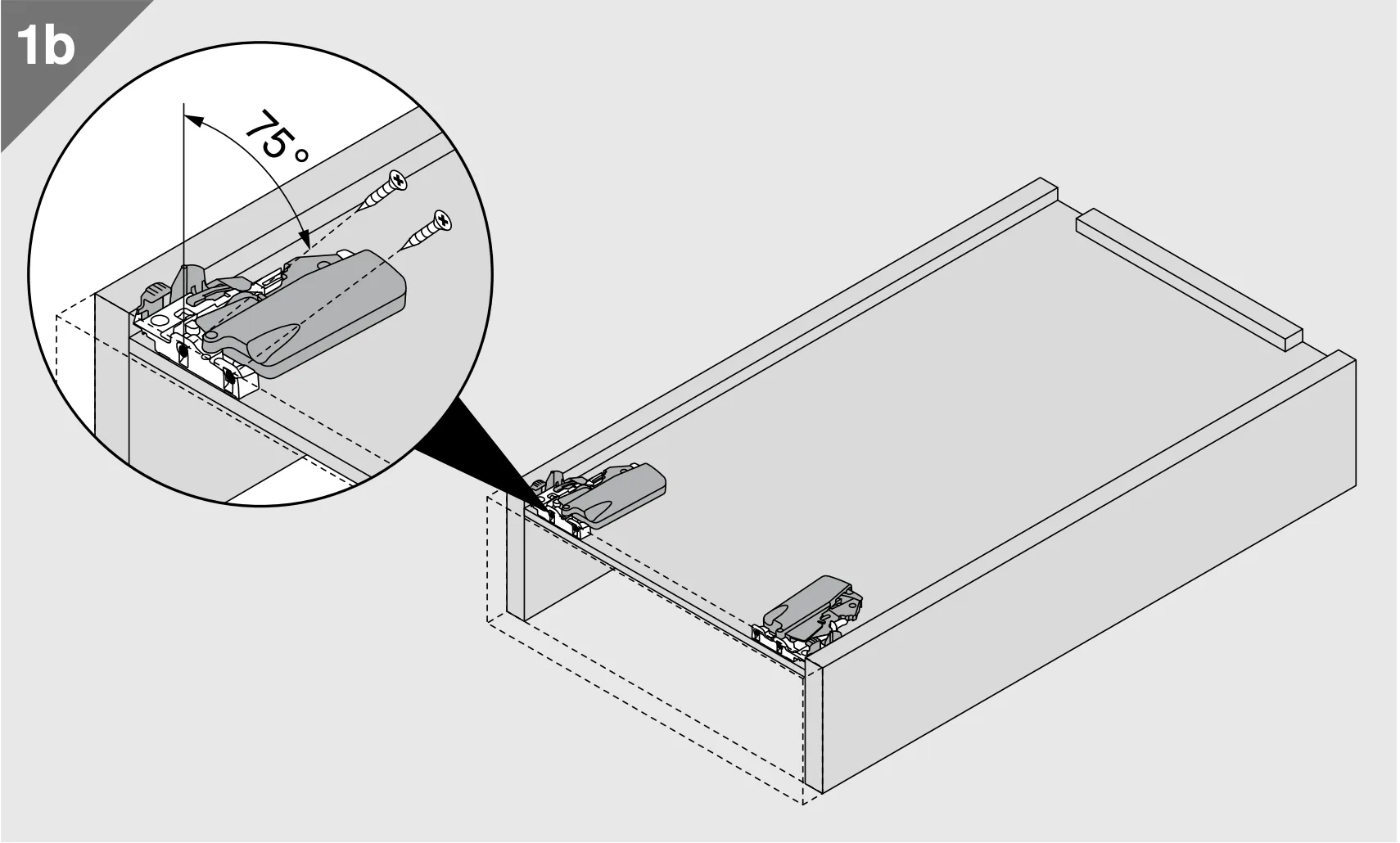

Schemazeichnung TANDEM-Kupplung am 3-seitigen Holzschubkasten mit schräger Verschraubung
TANDEM-Kupplung am 3-seitigen Schubkasten, schräg verschraubt.

Welche Schraube wird verwendet#

Für die Kupplungen kommt eine schlankere Schraube zum Einsatz als bei der Schienenbefestigung am Korpus. Bei uns ist das die Senkkopfschraube Ø 3 mm × 15 mm. Wichtig ist hier der Gewindekern von 3 mm und nicht 3,5 mm wie bei der Schiene, weil nur 3-mm-Schrauben durch die Verschraubungslöcher der Kupplung passen.

Worauf Sie beim Schrauben achten#

Unabhängig von der Verschraubungsrichtung gelten vier Punkte:

  • Die Kupplung liegt plan am Boden an, kein Spalt zwischen Kupplung und Holz.
  • Linke und rechte Kupplung sitzen gleichmäßig, beide auf gleicher Höhe vorne.
  • Schrauben in der vorgesehenen Richtung sauber eindrehen, nicht verkanten.
  • Kupplung beim Schrauben nicht verspannen, sonst klemmt der Mechanismus später.

Schritt 5: Hinteren Einhängehaken beachten#

Die Kupplung allein hält den Schubkasten nicht. Beim Einschieben greift hinten der Einhängehaken in die vorgesehene Aufnahme der Führungsschiene. Dadurch wird der Schubkasten hinten geführt und gegen Abheben gesichert. Die Bohrung für den Einhängehaken muss also zur Kupplungs-Position passen, sonst sitzt der Kasten vorne, kommt aber hinten nicht in die Schiene.

Schritt 6: Schubkasten einsetzen#

Den Schubkasten von vorne auf die ausgezogenen Führungsschienen aufsetzen und gerade einschieben. Vorne rasten die Kupplungen hörbar ein, hinten greift der Einhängehaken in die Schiene.

Schritt 7: Sitz kontrollieren#

Nach dem Einsetzen prüfen:

  • Hat es links und rechts hörbar geklickt?
  • Sitzt der Schubkasten vorne fest auf den Führungen?
  • Greift der hintere Einhängehaken sauber?
  • Läuft der Schubkasten leicht und gerade?
  • Lässt sich der Schubkasten vorne nicht einfach anheben?

War kein Klick zu hören oder läuft der Kasten schief, noch einmal herausnehmen und neu einsetzen. Details zur Sitz-Kontrolle in der FAQ Woran erkenne ich, dass MOVENTO richtig eingesetzt ist?.

Kupplungen lösen und Schubkasten aushängen#

Zum Aushängen wird der Schubkasten vollständig geöffnet. Dann werden vorne unter dem Boden beide Kupplungen gleichzeitig nach hinten gedrückt, dadurch geben sie die Schiene frei. Anschließend den Kasten gerade nach vorne von der Schiene abziehen. Nicht hochziehen oder verkanten, sonst klemmt es.

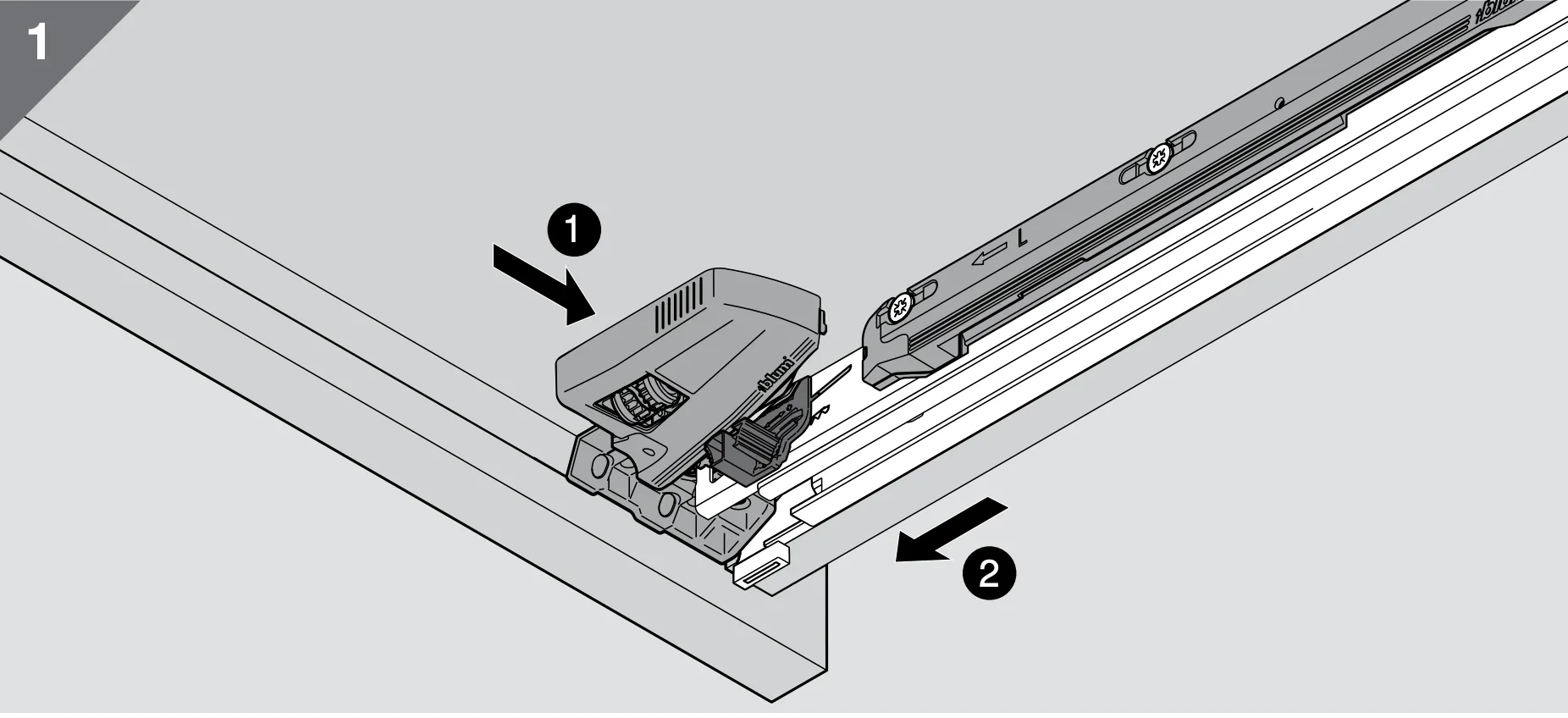

Schemazeichnung MOVENTO-Schubkasten aushängen: Kupplungen vorne drücken und Schubkasten nach vorne abziehen
Demontage bei MOVENTO: beidseitig die Kupplungen drücken, Schubkasten nach vorne abziehen.

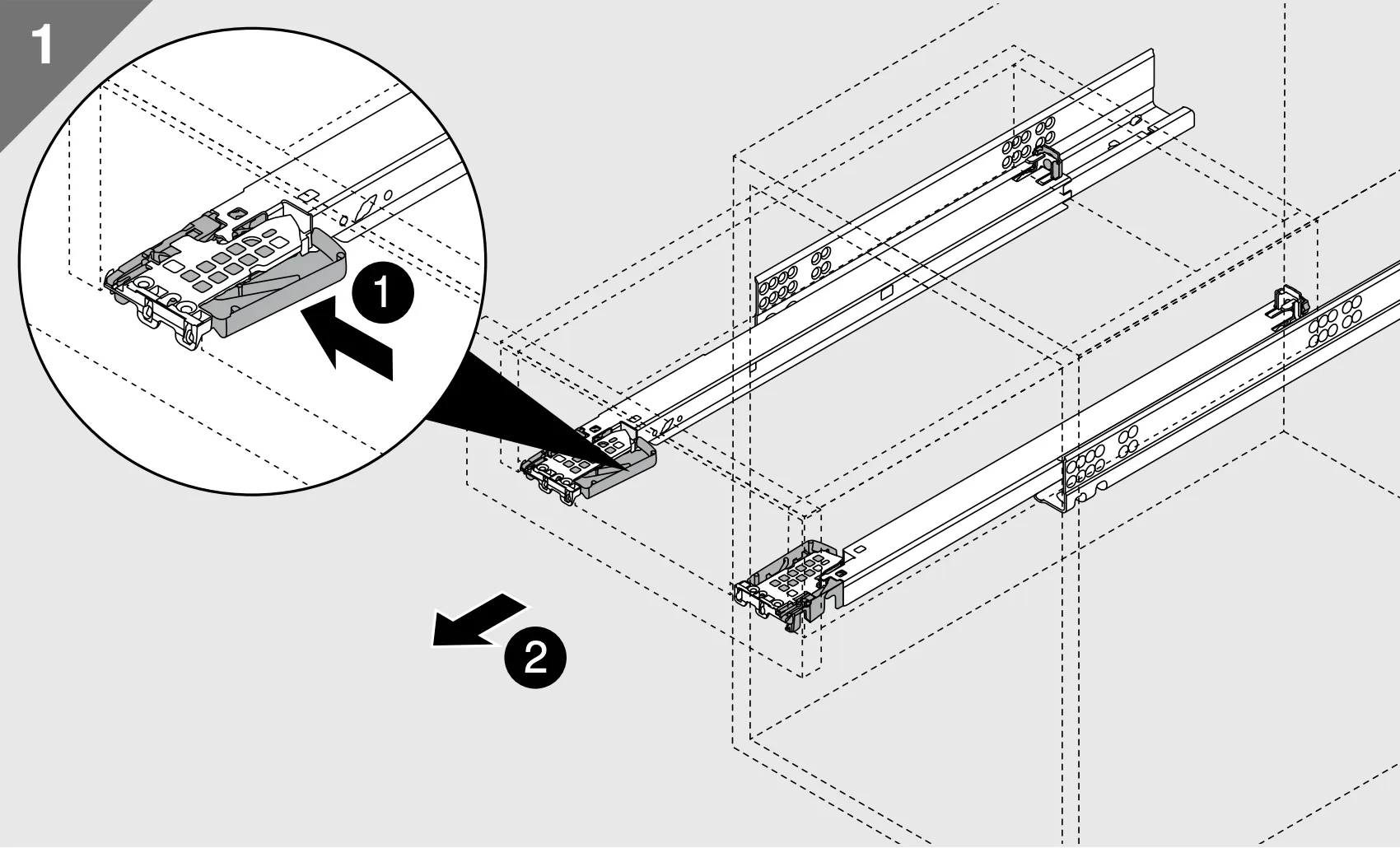

Schemazeichnung TANDEM-Schubkasten aushängen über die Kupplungen
Demontage bei TANDEM mit Kupplungstechnik: gleiches Vorgehen, beide Kupplungen lösen und Kasten nach vorne abziehen.

Was Sie noch im Blick haben sollten#

Wenn die Kupplungen vorne falsch positioniert sind und der Kasten schief sitzt, lässt sich die Position auch nachträglich versetzen, ohne den Schubkasten zu ersetzen. Den Ablauf erklärt die FAQ Kann ich die MOVENTO- oder TANDEM-Kupplung versetzen?.

Ob die Kupplungen im Lieferumfang der Führungsschiene enthalten sind oder separat bestellt werden müssen, klärt die FAQ Sind die MOVENTO- oder TANDEM-Kupplungen im Lieferumfang?.

Der komplette Workflow vom Holzschubkasten-Bau bis zur fertigen Justage steht in der Anleitung Blum MOVENTO Schritt für Schritt einbauen und einstellen.
