TIP-ON für Türen ist Blums mechanische Umsetzung von Push-to-open für grifflose Drehtüren: Ein kurzer Antipp-Impuls löst die Einheit aus, die Tür schwingt einen definierten Weg auf und lässt sich bequem greifen. Die Produktfamilie umfasst vier funktionale Varianten in zwei Baugrößen, dazu passende Adapterplatten, und deckt sowohl Scharniere mit als auch ohne Feder ab.
Die TIP-ON-Familie für Türen im Überblick#
Alle Varianten teilen sich denselben Auslöseweg von 1,5 mm und dieselbe integrierte Türspalteinstellung. Der Unterschied liegt in der Zuhaltungsart des verbauten Scharniers und in der Baugröße:
| Variante | Blum-Nr. | Baugröße | Passt zu Scharnier | Ausstoßweg |
|---|---|---|---|---|
| TIP-ON mit Magnet, kurz | 956.1004 | kurz, 10 x 50 mm | ohne Feder | ca. 17 mm |
| TIP-ON mit Magnet, lang | 956A1004 | lang, 10 x 76 mm | ohne Feder | ca. 38 mm |
| TIP-ON mit Puffer, Standardfeder | 956A1006 | lang, 10 x 76 mm | mit Feder | ca. 38 mm |
| TIP-ON mit Puffer, starke Feder | 956A1006F | lang, 10 x 76 mm | mit Feder, hohe Zuhaltekraft | ca. 38 mm |
Die Puffer-Variante mit starker Feder trägt zusätzlich den Zusatz "F" in der Artikelbezeichnung. Im aktuellen LignoShop-Sortiment gibt es die Puffer-Varianten nur als Langversion, die Kurzversion ist ausschließlich mit Magnet erhältlich.
Zu jeder Baugröße passt eine eigene Adapterplatte für die schraubbare Montage: TIP-ON Adapterplatte 956.1201 für die Kurzversion (20/17 mm) und TIP-ON Adapterplatte 956A1201 für die Langversion (20/32 mm). Beide Adapterplatten und die TIP-ON-Einheiten für Türen selbst gibt es in Seidenweiß, Platingrau (RAL 7036) und Carbonschwarz. Terraschwarz sowie die Nickel-lackierte Ausführung sind Auslaufartikel: Diese beiden Varianten bekommen Sie nur noch als Restposten, solange der Vorrat reicht.

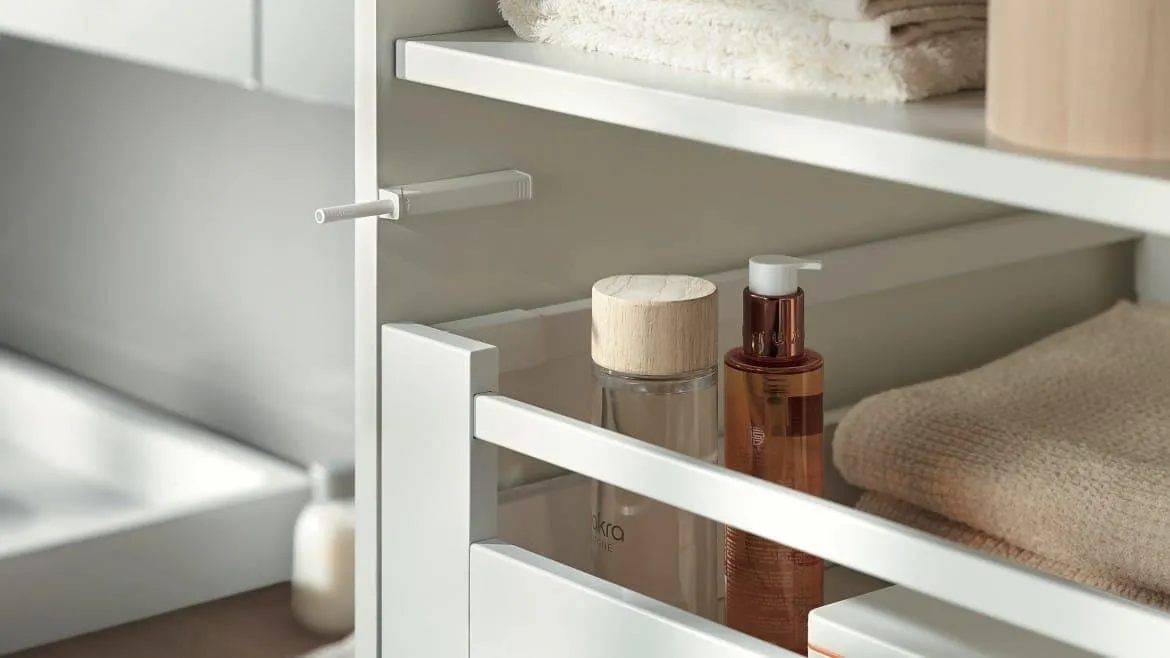

Für die passende Farbwahl lohnt sich ein Blick ins Möbelinnere: Die TIP-ON-Einheit für Türen sitzt griffseitig am Korpus, also auf der den Scharnieren gegenüberliegenden Seite, und ist bei geöffneter Tür sichtbar. Deshalb wählen viele Kunden die Farbe passend zur restlichen Beschlagtechnik im Korpus statt zur Frontfarbe. Bei allen vier Varianten liegt der Bestellinformation zusätzlich ein Datenblatt zur integrierten Türspalteneinstellung bei, das die Feinjustage nach dem Einbau Schritt für Schritt zeigt.
Magnet oder Puffer: Was zur Scharnierart passt#
Die Wahl zwischen Magnet und Puffer ist keine Geschmacksfrage, sie richtet sich strikt danach, ob Ihr Scharnier eine Feder (Zuhaltung) hat oder nicht.
Ein federloses Scharnier hält die Tür in keiner Position von selbst zu, hier braucht es eine Magnet-Zuhaltung: Drücken Sie die Tür von Hand zu, spannt sich TIP-ON dabei neu, an dieser Stelle übernimmt der eingebaute Magnet die Zuhaltung und hält die Tür fest, bis Sie wieder antippen. Von selbst zieht der Magnet die Tür nicht zu, das Zudrücken übernehmen Sie. Blum nennt diese Kombination aus Scharnier ohne Feder und TIP-ON mit Magnet als die Lösung mit dem höchsten Öffnungskomfort, weil keine Federkraft der Ausstoßmechanik entgegenwirkt.
Bei einem Scharnier mit Feder übernimmt die Feder selbst die Zuhaltung, sie zieht die Tür beim Schließen ohnehin zu. Setzen Sie hier zusätzlich die Magnet-Variante ein, halten zwei Kräfte gleichzeitig zu, und der Öffnungsweg fällt spürbar kleiner aus. Deshalb kommt bei Scharnieren mit Feder die Puffer-Variante zum Einsatz: Der Puffer dämpft nur den letzten Millimeter des Ausstoßwegs ab, die eigentliche Zuhaltearbeit erledigt die Scharnierfeder.
In der Praxis reicht die Standardfeder (956A1006) fast immer aus, auch bei großen, schweren Türen. Sie passt am besten und trägt am wenigsten auf. Die starke Feder (956A1006F) brauchen Sie nur in einem konkreten Sonderfall: schmale Türen mit vielen Scharnieren und entsprechend hohem Gegendruck, bei denen die Standardfeder die Summe der einzelnen Zuhaltekräfte nicht mehr überwinden kann. Blum stellt dafür Anwendungstabellen bereit, die je nach Türbreite, Türhöhe und Scharnieranzahl zeigen, welche Feder passt.
In der Werkstatt-Praxis lohnt sich der Blick auf das verbaute Scharnier, bevor Sie bestellen: Klappt die Tür bei leichtem Antippen von selbst weiter zu, hat das Scharnier eine Feder, Sie brauchen die Puffer-Variante. Bleibt die Tür dagegen in jeder Position stehen, in die Sie sie bewegen, ist das Scharnier federlos, dann kommt die Magnet-Variante zum Einsatz. Diese kurze Prüfung erspart eine Fehlbestellung, die sich erst beim Einbau zeigt.
Bei LIGNO ist die Puffer-Variante 956A1006 in der langen Version mit rund 80 bis 90 Prozent der Fälle die mit Abstand am häufigsten verbaute TIP-ON-Einheit für Türen, unabhängig von Türhöhe oder Türart, weil die meisten verbauten Scharniere eine Feder haben. Beim Anschrauben kommt dazu die passende Adapterplatte 956A1201 in der gewünschten Farbe, ansonsten wird eingebohrt. Scharniere ohne Feder setzen wir nur bewusst ein, wenn das gezielt gewünscht ist oder ein besonderer Zweck es verlangt, dann greifen wir zur langen Magnet-Variante. Ohne Magnet sparen Sie zudem etwas beim Dämpfer und müssen keine zusätzliche Haftplatte an der Tür montieren.
Kurz oder lang: Die richtige Baugröße nach Türhöhe#
Die Türhöhe entscheidet über die Baugröße. Die Kurzversion (10 x 50 mm) ist für aufschlagende Türen bis 1300 mm Höhe ausgelegt, ihr Ausstoßweg von etwa 17 mm reicht bei dieser Größe für einen bequemen Öffnungsschwung.
Bei Türen ab 1300 mm Höhe, egal ob aufschlagend oder innenliegend montiert, greift die Langversion (10 x 76 mm) mit einem Ausstoßweg von etwa 38 mm. Der größere Weg gleicht aus, dass eine hohe, schwerere Tür mehr Bewegung braucht, um sich weit genug zum Greifen zu öffnen. Der Auslöseweg selbst, also wie fest Sie antippen müssen, bleibt bei 1,5 mm für beide Baugrößen gleich.
Auch AVENTOS-Hochklappen (HK, HK-S, HK-XS) lassen sich mit TIP-ON für Türen ausstatten, das Prinzip ist dasselbe wie bei Drehtüren.
In der Werkstatt-Praxis von LIGNO setzen wir unabhängig von dieser Schwelle meist die Langversion ein, auch bei niedrigeren Türen, für die laut Blum-Vorgabe die Kurzversion reichen würde. Das vereinfacht die Lagerhaltung und passt in aller Regel zuverlässig, unabhängig von der genauen Türhöhe.
Befestigung: Einbohren oder Adapterplatte#
Für die Montage stehen zwei gleichwertige Wege zur Verfügung.
Zum Einbohren setzen Sie griffseitig ein Loch mit Ø 10 mm, 50 mm tief bei der Kurzversion oder 76 mm tief bei der Langversion. Diese Bohrung muss exakt sitzen, dafür verwenden Sie dringend die BLUMOTION Türbohrlehre 65.5010, auch wenn Sie zusätzlich in Korpusseite oder Boden bohren wollen. Ohne Lehre wird die Bohrung schnell schräg, und das Ergebnis ist ein Maleur, das sich nicht mehr korrigieren lässt.
Die Adapterplatte ist die schraubbare Alternative genau für diesen Fall: Sie montieren die Platte mit Spanplattenschrauben Ø 3,5 oder 4 mm und clipsen die TIP-ON-Einheit für Türen darauf, ohne die Präzisionsanforderung der tiefen Einbohrung. Deshalb lässt sich die Adapterplatten-Montage auch ohne die große Türbohrlehre von Laien erledigen, etwa bei Bestandsmöbeln oder wenn Sie die Position nachträglich justieren müssen. Für die eigenen Befestigungslöcher der Adapterplatte gibt es trotzdem passendes Zubehör: die Blum Anschlaglehre 65.5300 zum schnellen Bohren oder die Universal-Markierungslehre 65.5340.01 zum Anzeichnen der Position vor dem Bohren. Anders als bei einer klassischen Scharnier-Montageplatte, die den Scharnierarm am Korpus aufnimmt, dient die TIP-ON-Adapterplatte ausschließlich der Befestigung der Öffnungseinheit selbst.
In beiden Fällen bleibt die integrierte Türspalteinstellung gleich bedienbar: Ein Verstellbereich von +4/-1 mm, mit einer Rasterung von vier Rastpositionen pro Umdrehung, also 1 mm pro voller Umdrehung. Diese Einstellung funktioniert auch bei der eingebohrten Variante ohne Adapterplatte. Ein weiterer Vorteil der Bauweise: Weil die Haftplatte beim Schließen auf Kunststoff statt direkt auf den Magneten aufprallt, bleibt die Geräuschbildung gering.
Dämpfen und grifflos öffnen gleichzeitig: geht das?#
Das ist die Frage, die in der Praxis am häufigsten zur Verwirrung führt. Für Schubkasten- und Auszugssysteme (LEGRABOX, MERIVOBOX, TANDEMBOX antaro, MOVENTO) bietet Blum mit TIP-ON BLUMOTION eine Einheit an, die Öffnen und Dämpfen in einem Bauteil vereint. Für Türen gibt es diese integrierte Lösung von Blum nicht.
Reines TIP-ON für Türen lässt sich zwar mit einem gedämpften CLIP top BLUMOTION-Scharnier kombinieren, aber nur bei deaktivierter Dämpfung. Aktive BLUMOTION-Dämpfung und TIP-ON arbeiten sonst gegeneinander, weil beide Mechanismen in der letzten Phase des Schließwegs steuern wollen. Diese Kombination (CLIP top BLUMOTION mit ausgeschalteter Dämpfung plus TIP-ON mit Puffer) ist trotzdem sinnvoll, wenn Sie sich die Option offenhalten wollen, das Möbel später auf Griffe umzubauen: Dann reicht es, die Dämpfung am Scharnier wieder einzuschalten und die TIP-ON-Einheit für Türen zu entfernen, ein Scharnierwechsel ist nicht nötig. Wer von vornherein sicher grifflos bleibt, fährt mit einem Standard-CLIP-top-Scharnier mit Feder, ohne BLUMOTION, günstiger.
Wollen Sie Dämpfen und grifflos öffnen tatsächlich gleichzeitig aktiv nutzen, braucht es eine andere Öffnungseinheit als TIP-ON: Hettich Push to open Silent verbindet mechanisches Öffnen mit einer elektronisch gesteuerten, gedämpften Schließfunktion in einer batteriebetriebenen Einheit. Sie steuert das Einfahren so, dass ein aktiv gedämpftes Scharnier wie CLIP top BLUMOTION sauber mitarbeitet, statt zu blockieren. Der Unterschied zu TIP-ON: Push to open Silent braucht Batterien und ist keine rein mechanische Lösung, dafür deckt sie die Kombination ab, die mit Blum-Bordmitteln für Türen nicht geht.
Alternativen ohne TIP-ON: Federschnapp-Verschluss und MINI-Latch#
Nicht jede grifflose Tür braucht den TIP-ON-typischen Öffnungsschwung. Als einfachere, rein mechanische Alternative gibt es Schnappverschlüsse wie den Federschnapp-Verschluss Quick und den kleineren Federschnäpper MINI-Latch.
Beide arbeiten nach demselben Grundprinzip: Ein Teil wird an der Innenseite der Tür montiert, das Gegenstück am Korpus. Drücken Sie die Tür zu, schnappt der Federmechanismus ein und hält sie geschlossen. Drücken Sie erneut, löst der Mechanismus aus und die Tür springt einen Spalt auf, den Sie dann von Hand weiter öffnen.
Der Unterschied zu TIP-ON: Es gibt keinen definierten Ausstoßweg zum bequemen Angreifen und keine integrierte Türspalteinstellung. Unauffälliger ist die Bauform dadurch nicht, es ist schlicht ein anderes Design. Der Federschnapp-Verschluss Quick eignet sich, wo eine Bohrung für Griff oder Schloss nicht in Frage kommt, etwa bei Spiegeltüren. Der MINI-Latch wird bei uns im Sortiment überwiegend als Ersatzteil für bereits verbaute, spezielle Mülleimersysteme nachgefragt. Als bewusst gewählte Alternative zu TIP-ON lohnt er sich nur, wenn eine konkrete Anwendung vorliegt, für die TIP-ON nicht passt, ansonsten ist er eher ein Ersatzartikel als eine Empfehlung.
Abgrenzung zu TIP-ON BLUMOTION für Schubladen#
TIP-ON für Türen und TIP-ON BLUMOTION werden häufig verwechselt, weil beide "TIP-ON" im Namen tragen und beide für griffloses Öffnen stehen. Es handelt sich jedoch um zwei getrennte Produktfamilien mit unterschiedlichem Einsatzbereich.
TIP-ON für Türen, wie in diesem Ratgeber beschrieben, ist eine reine, ungedämpfte Öffnungsunterstützung für Drehtüren und AVENTOS-Hochklappen. TIP-ON BLUMOTION dagegen vereint Öffnen und Dämpfung in einer Einheit, ist aber ausschließlich für Schubkasten- und Auszugssysteme erhältlich: LEGRABOX, MERIVOBOX, TANDEMBOX antaro und MOVENTO. Für Türen bietet Blum diese integrierte Kombination nicht an. Details zu den fünf Varianten pro Boxsystem und den passenden Erkennungsmerkmalen finden Sie im Ratgeber TIP-ON BLUMOTION Einheiten: LEGRABOX, MERIVOBOX, TANDEMBOX.
Worauf Sie bei der Montage achten#
Prüfen Sie vor der Bestellung, ob die vorhandenen oder geplanten Scharniere eine Feder haben oder nicht. Diese eine Entscheidung bestimmt, ob Sie Magnet- oder Puffer-Variante brauchen, ein kurzer Check vorab lohnt sich also.
Bei schmalen, hohen Türen mit mehreren Scharnieren mit Feder lohnt sich der Griff zur starken Feder-Variante von Anfang an, statt nachträglich festzustellen, dass der Öffnungsweg zu knapp ausfällt. Nutzen Sie nach der Montage die integrierte Türspalteinstellung, um den Spalt zwischen Tür und Korpus fein anzupassen, die Rasterung gibt dabei eine spürbare Orientierung. Und denken Sie bei Kombinationen mit gedämpften Scharnieren daran: Aktive BLUMOTION-Dämpfung und TIP-ON vertragen sich nur, wenn die Dämpfung am Scharnier ausgeschaltet ist.
Montieren Sie pro Tür in aller Regel eine TIP-ON-Einheit für Türen, und zwar griffseitig am Korpus, dort wo sonst der Griff sitzen würde. Blum nennt das in der Montageanleitung die "eigentliche Griffposition" und erlaubt Abweichungen von plus/minus 300 mm in der Höhe und bis zu einem Viertel der Korpusbreite zur Seite. Direkt an der Bandseite funktioniert die Einheit nicht, dort fehlt der Bewegungsweg zum Auslösen. An den Scharnieren selbst ändert sich nichts: Bei der Puffer-Variante behalten alle ihre Feder, und die Summe dieser Zuhaltekräfte muss die TIP-ON-Feder beim Öffnen überwinden. Greifen Sie im Zweifel zur Standardfeder (956A1006): Sie passt in der Praxis fast immer, auch bei großen und schweren Türen, und trägt am wenigsten auf. Nur bei schmalen Türen mit vielen Scharnieren und hohem Gegendruck lohnt sich von Anfang an die starke Feder (956A1006F), weil sich der zu knappe Öffnungsweg sonst erst beim Einbau zeigt.
