FAQ
Welchen Scharnierdämpfer brauche ich für Eck-, Mittel- oder Innenanschlag?

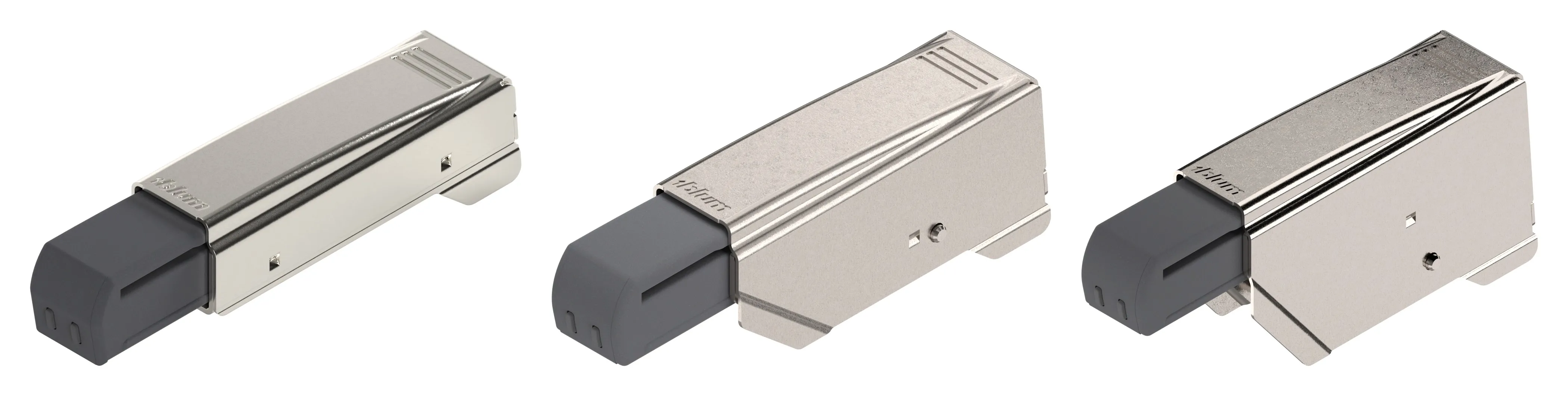

Die Ausführung folgt der Kröpfung des Scharnierarms: 973A0500.01 für den geraden Arm beim Eckanschlag, 973A0600 für den 9,5 mm gekröpften Arm beim Mittelanschlag, 973A0700 für den 18 mm gekröpften Arm beim Innenanschlag. Für 170-Grad-Scharniere mit Eck- oder Mittelanschlag gibt es das 973A6000. Die Zuordnung gilt für die Standard-Scharniere CLIP top und CLIP, nicht ungeprüft für jedes Sonderscharnier.
Die Anschlagart bestimmt die KröpfungGlossarDie Biegung im Scharnierarm. Sie entscheidet über die Türposition: gerader Arm für aufliegende Türen, gekröpft für halb aufliegende, stark gekröpft für einliegende Türen. des Scharnierarms, und die Kröpfung bestimmt das Aufsteckteil:
| Anschlagart | ScharnierarmGlossarDer Arm eines Topfscharniers, der vom Topf in der Tür zur Montageplatte am Korpus reicht. Seine Kröpfung bestimmt, ob die Tür außen aufliegt, halb aufliegt oder einliegend sitzt. | BLUMOTION | LignoShop-Art.-Nr. |
|---|
| EckanschlagGlossarBeschreibt, wie eine Tür am Korpus sitzt. Drei Fälle: Eckanschlag (Tür liegt außen auf, voll vorliegend), Mittelanschlag (zwei Türen teilen eine Mittelwand, halb vorliegend), Innenanschlag (Tür liegt einliegend zwischen den Seiten). Sie bestimmt die nötige Kröpfung. | gerade | 973A0500.01 | 88297963 |
| Mittelanschlag | 9,5 mm gekröpft | 973A0600 | 87977883 |
| Innenanschlag | 18 mm gekröpft | 973A0700 | 70779640 |
| 170°-Scharnier, Eck- oder Mittelanschlag | gerade oder gekröpft | 973A6000 | 973600000 |
Die drei Standardausführungen wählen Sie auf der Shop-Seite BLUMOTION für Türen 973A als Variante, das 973A6000 für Weitwinkelscharniere hat eine eigene Seite. Wenn Sie nicht sicher sind, welche Anschlagart Ihre Tür hat, hilft die FAQ Eck-, Mittel- oder Innenanschlag erkennen mit Messwerten am ausgebauten Scharnier.
Die Tabelle gilt für die Standard-Scharniere CLIP top und CLIP mit 100, 107 und 110 Grad. Bei 125-, 155- oder 170-Grad-Scharnieren und anderen Sonderbändern prüfen Sie die genaue Scharnierausführung, bevor Sie bestellen. Das frühere 973A7000 für 155-Grad-0-Einsprung-Scharniere stellt Blum nicht mehr her.
