Das Ninka eins2sechs Hängerahmen-Set ist ein vorkonfiguriertes Abfalltrennsystem für den Blum MERIVOBOX-Schubkasten. Verfügbar in sechs Korpusbreiten von 300 bis 900 mm, mit Rahmen, Behältern, MERIVOBOX-Zargen, Korpusschienen und Frontbefestigungen aus einer Bestellung. Wir haben es ins Sortiment aufgenommen, weil es die übliche Konfigurationsarbeit aus sieben oder acht Einzelartikeln in einem Set bündelt.
Bauform und Maße#

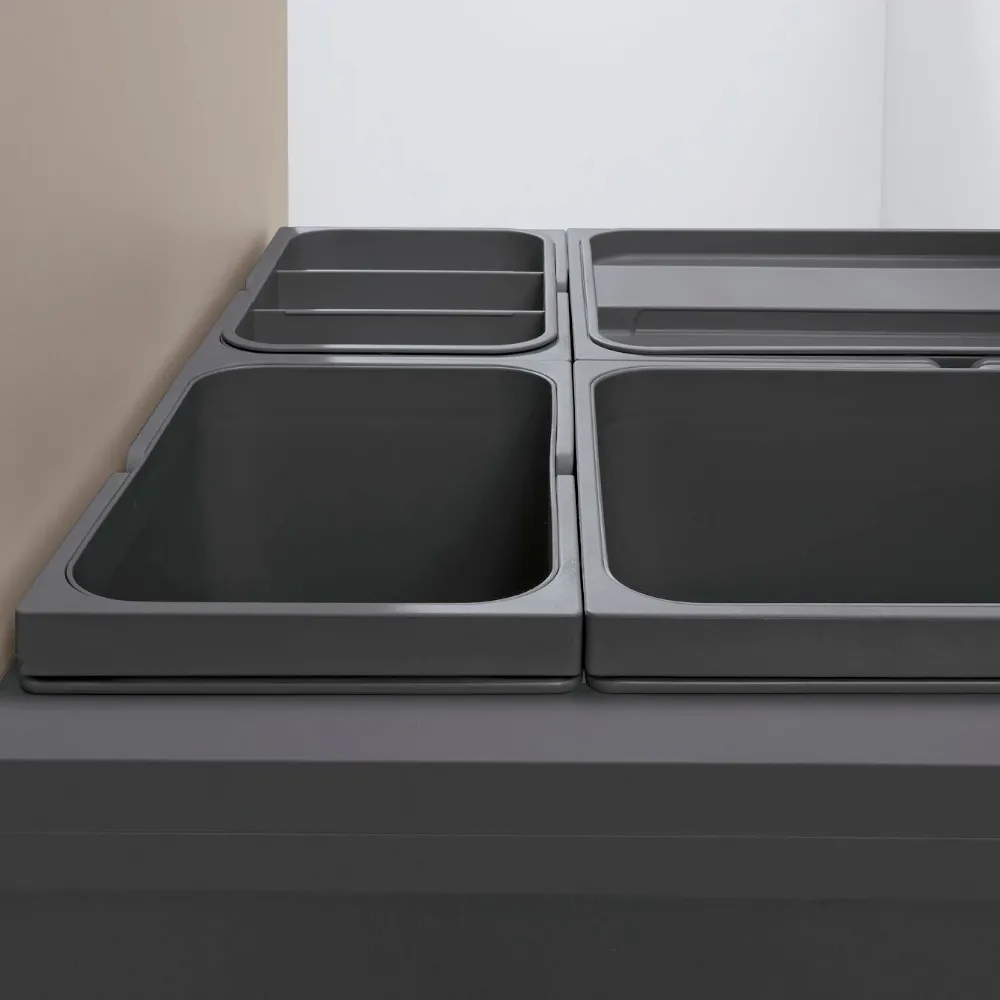

Hängend konstruiert: Der Rahmen wird in die Schubkastenzarge eingehängt, die Behälter sitzen darunter. Der Auszugsboden bleibt sauber und geschlossen. Verfügbar für sechs Korpusbreiten (300, 400, 450, 500, 600 und 900 mm), jeweils mit Nennlänge 500 mm und für Seitenwandstärken 18/19 mm. Farbe dunkelgrau (Oriongrau), passend zum aktuellen MERIVOBOX-Farbkonzept.
Warum wir das Set aufgenommen haben#
Wer schon einmal eine Mülltrennung für den MERIVOBOX zusammenstellen musste, kennt das Problem: Hängerahmen, Behälter, Deckelplatte, Führungsleisten, Zargen, Korpusschienen, Fronthalter, dazu die richtigen Schrauben. Das sind schnell sieben oder acht Einzelartikel, bei denen die Kompatibilität stimmen muss. Welche Zargenhöhe? Welche Schiene mit welcher Tragkraft? Welcher Fronthalter passt unten?
Genau diese Konfigurationsarbeit nehmen wir Ihnen mit dem Komplettset ab. Sie wählen die Korpusbreite und bekommen alles geliefert, was Sie für den Einbau brauchen. Das spart nicht nur Planungszeit, sondern verhindert auch teure Fehlbestellungen.
Was im Lieferumfang enthalten ist#

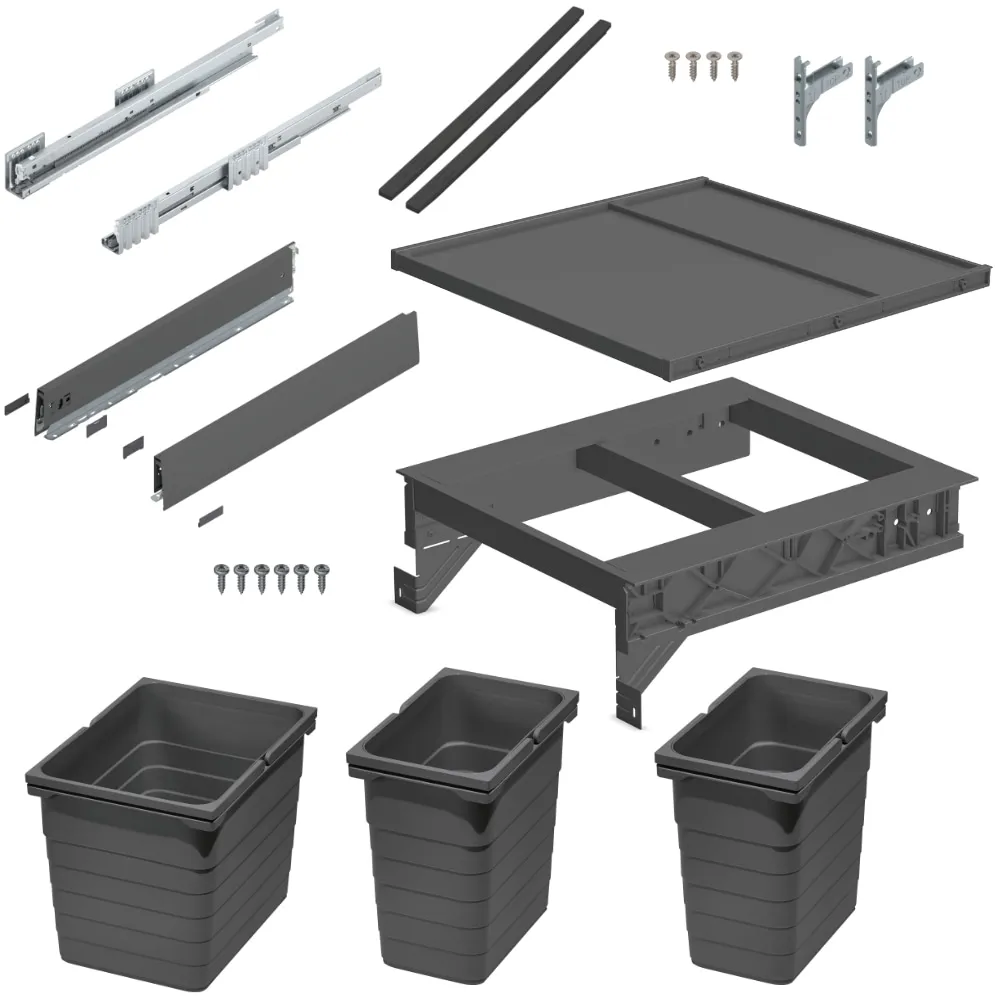

Im Set befinden sich:
- 1 Ninka Hängerahmen eins2sechs in Oriongrau
- die Abfallbehälter passend zur gewählten Korpusbreite (8 oder 17 Liter)
- 1 Deckelplatte für 18/19 mm Seitenwände
- 2 Deckelführungsleisten
- 1 Paar Blum MERIVOBOX Zargen in Höhe M (91 mm), Oriongrau
- 1 Paar Blum MERIVOBOX Korpusschienen mit Blumotion-Dämpfung
- 2 Blum ZF4.1002 Frontbefestigungen unten zum Schrauben
- die passenden Befestigungsschrauben
Damit ist der Auszug vollständig: Zarge, Führung, Front und Müllsystem aus einer Hand bestellt.
Welche Größe für welche Küche#

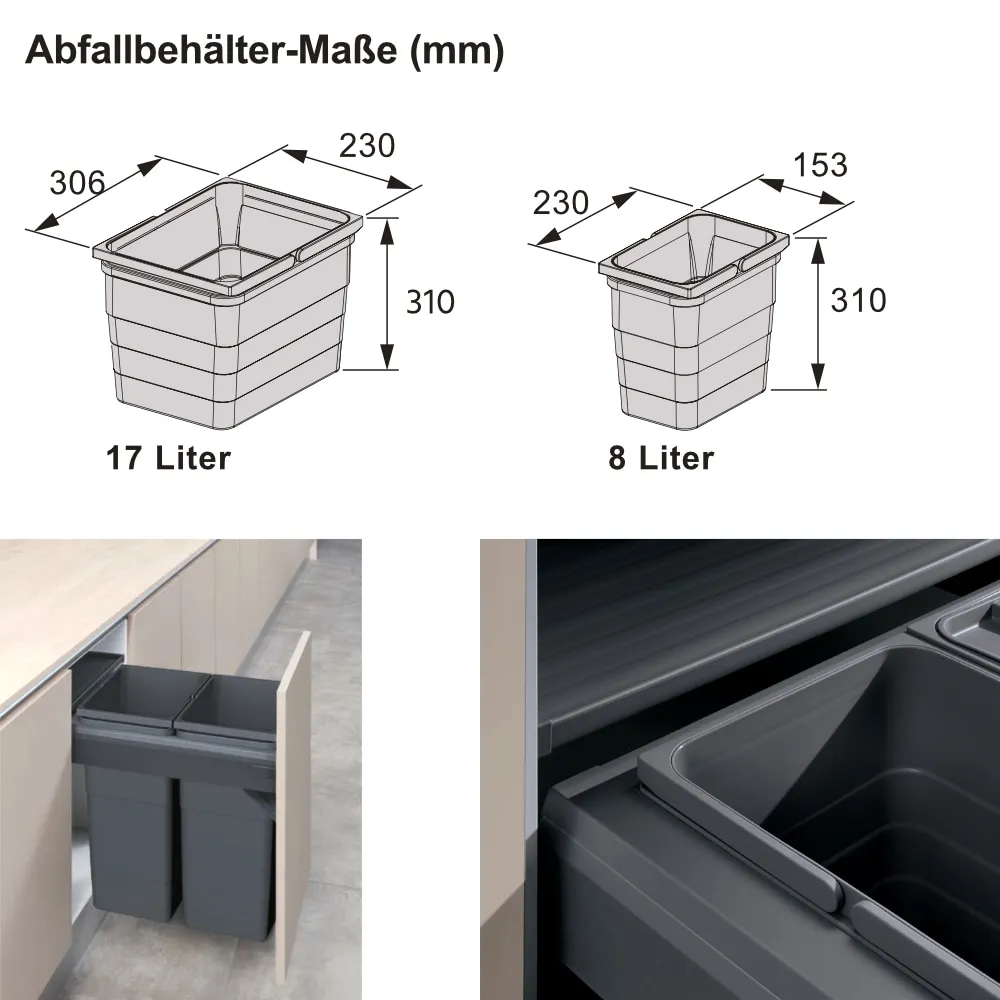

Die Behälterbestückung richtet sich nach der Korpusbreite:
| Korpusbreite | Anzahl Behälter | Bestückung |
|---|---|---|
| 300 mm | 2 Behälter | 2 x 8 Liter |
| 400 mm | 2 Behälter | 1 x 8 Liter, 1 x 17 Liter |
| 450 mm | 3 Behälter | 2 x 8 Liter, 1 x 17 Liter |
| 500 mm | 3 Behälter | 2 x 8 Liter, 1 x 17 Liter |
| 600 mm | 4 Behälter | 2 x 8 Liter, 2 x 17 Liter |
| 900 mm | 6 Behälter | 2 x 8 Liter, 4 x 17 Liter |
Als Faustregel: Für einen klassischen Zwei-Personen-Haushalt mit Trennung nach Restmüll und Bio reicht oft die 400er-Variante. Familien mit zusätzlicher Wertstoff- und Papiertrennung sind mit der 600er-Breite gut aufgestellt. Die 900er-Variante ist die Lösung für Großküchen oder ausgesprochene Mülltrennungs-Profis, die sechs Fraktionen sauber getrennt halten wollen.
Technische Eckdaten#
- Rahmenmaße: B 236 bis 842 x H 166 x T 496 mm
- Behälterhöhe: 310 mm
- Zarge: MERIVOBOX Höhe M
- Nennlänge: 500 mm
- Seitenwandstärke: 18/19 mm
- Tragkraft Führung: 40 kg bei KB 300 bis 600 mm, 70 kg bei KB 900 mm
- Material: Aluminium, Kunststoff, Stahl
- Montage: zum Schrauben
Die Tragkraft ist praxisrelevant. Vier oder sechs gefüllte Behälter inklusive Deckelplatte bringen schnell Gewicht auf die Auszüge. Bei der 900er-Breite haben wir deshalb die stärkere 70-kg-Führung im Set.
Was Sie vor dem Einbau wissen sollten#
Drei Punkte, die wir offen ansprechen wollen:
Erstens: Das Set läuft gedämpft mit BLUMOTION. Für TIP-ON BLUMOTION und für SERVO-DRIVE uno ist es nicht freigegeben, nachrüsten lässt sich beides nicht. Wer elektrisches Öffnen braucht, nimmt eine andere Zusammenstellung. Dazu weiter unten mehr.
Zweitens: Die Nennlänge ist 500 mm. Ihr Korpus muss also tief genug sein, damit der Auszug vollständig herausfährt. Bei Standardküchen mit 560 mm Korpustiefe ist das kein Thema, bei flacheren Sonderkonstruktionen prüfen Sie das vorab.
Drittens: Die Deckelplatte ist für 18 oder 19 mm Seitenwandstärke ausgelegt. Bei abweichenden Stärken brauchen Sie eine andere Deckelplatte.
Die elektrische Variante#
SERVO-DRIVE uno ist für stehende Abfallsysteme gebaut, also für Eimer, die auf dem Schubkastenboden stehen. Am Hängerahmen funktioniert es nicht, und daran ändert sich auch nichts.

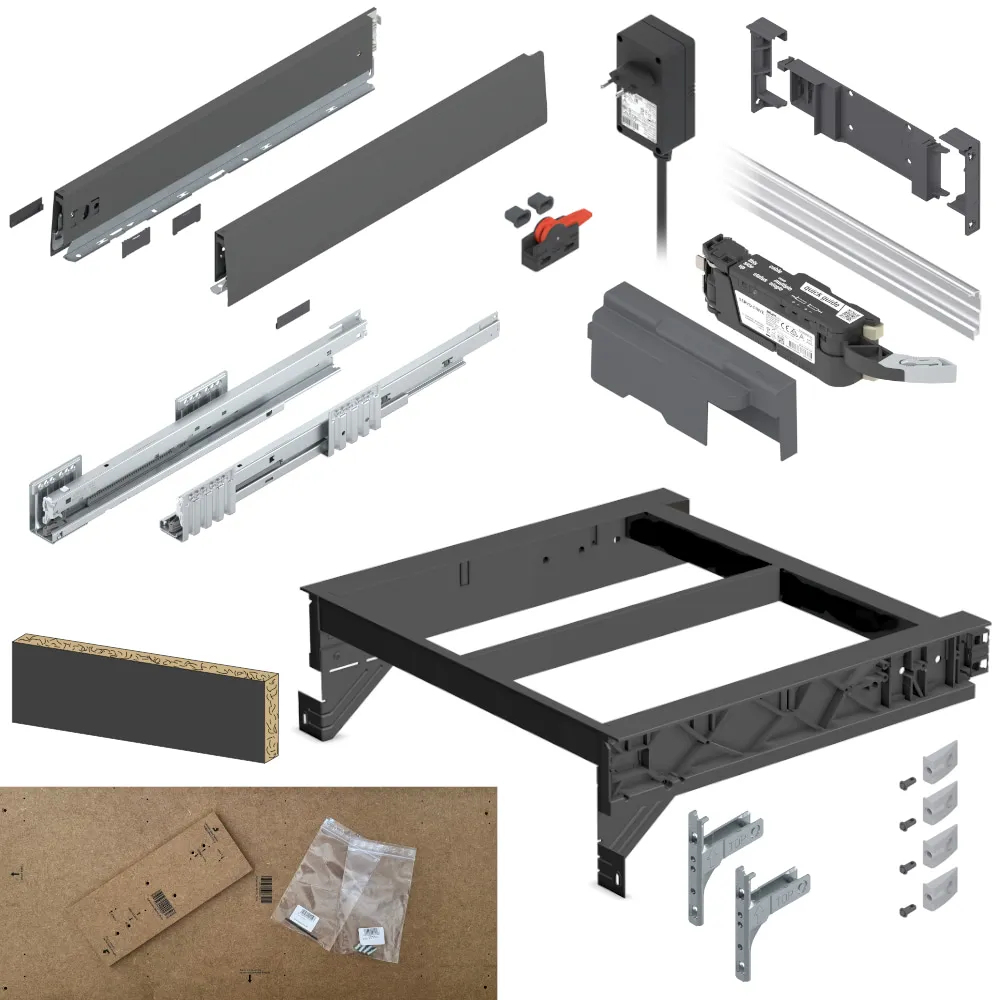

Für hängende Systeme gibt es eine andere Ausführung, das SERVO-DRIVE-Set für Müllauszug in hängender Ausführung. Damit haben wir ein eigenes Komplettset zusammengestellt, ursprünglich für Küchen auf Metod-Korpussen. Den Ninka-Rahmen haben wir dafür angepasst, der Serienrahmen ist für diese Antriebsart nicht ausgelegt. Angetippt fährt der Auszug auf, BLUMOTION schließt ihn wieder.
Drei Dinge müssen dafür stimmen. Die Seitenwände sind 18 oder 19 mm stark, bei 16 mm passt das Set nicht. Es gibt nur zwei Korpusbreiten, KB 400 und KB 600. Und der Korpus braucht mindestens 503 mm Tiefe bei einer Nennlänge von 500 mm.
Die Behälter bestellen Sie auch hier separat. Im Shop steht das Set als Elektrischer Müllauszug hängend für 18/19-mm-Korpusse.
Erweiterbar mit eins2top#
Das System ist kompatibel zum Ninka Zubehörsystem eins2top. Das heißt: Sie können einzelne Behälter mit passenden Deckeln (4,2 / 5,5 / 8 Liter) oder Schalen ergänzen, etwa um Biomüll geruchsdicht abzudecken oder Kompostablagen zu organisieren. Damit ist das Set nicht abgeschlossen, sondern wächst mit den Anforderungen Ihrer Kunden mit.
Montage#
Die Rahmenkonstruktion kommt vormontiert. Sie schrauben sie in den Korpus ein. Eine ausführliche Schritt-für-Schritt-Anleitung mit Werkzeugliste und Zeitangabe haben wir separat aufbereitet. Für die Frontneigung ist eine Verstellsystematik integriert, sodass Sie die Front später sauber zur Möbelfläche ausrichten können.
Fazit#
Wer eine Mülltrennung für den Blum MERIVOBOX plant und nicht jedes Einzelteil selbst zusammenstellen möchte, bekommt mit dem Ninka eins2sechs Hängerahmen-Set eine durchdachte Komplettlösung. Sechs Korpusbreiten decken vom Single-Haushalt bis zur Inselzeile alles ab. Dass Behälter, Rahmen, Zarge, Schiene und Fronthalter aus einer Bestellung kommen, spart Zeit und Nerven: Genau das Argument, weshalb wir das Set in unser Sortiment aufgenommen haben.
Es gibt das Set in zwei Zusammenstellungen: als Hängerahmen mit MERIVOBOX-Zarge ohne Behälter und ohne Deckelplatte, oder als Komplettset mit Behältern und Deckelplatte.
