AVENTOS-Dämpfer: passenden Austauschdämpfer finden

Ein BLUMOTION-Austauschdämpfer ersetzt das verschlissene Dämpferelement im KraftspeicherGlossarDer Kraftspeicher ist das Federpaket eines Klappenbeschlags. Er sitzt an der Korpusseite, gleicht das Frontgewicht aus und hält die Klappe in Position. Auf dem Metallkörper steht die Artikelnummer (z.B. 20F2204.01), nach der sich Ersatzteile wie der Austauschdämpfer richten. eines Blum-AVENTOSGlossarAVENTOS ist Blums Programm für Klappenbeschläge an oben angeschlagenen Möbelfronten. Je nach Öffnungsart heißen die Varianten HF (Faltklappe), HS (Schwenkklappe), HL (Hochliftklappe) und HK top, HK-S, HK-XS (Hochklappen).-Klappenbeschlags der Serien HF, HS und HL. Es gibt vier Typen (22K2014, 22K2024, 22K2034 und 22K2044); welcher passt, entscheidet allein die Artikelnummer auf dem Kraftspeicher, nicht die Nummer auf dem alten Dämpfer. Auf dem alten Dämpferzylinder steht zwar auch eine Prägung (zum Beispiel 20F200-40), sie ist aber kein Bestell-Schlüssel: Suchen Sie immer die Nummer auf dem Kraftspeicher selbst.

Das typische Schadensbild kennt jeder, der eine 10 bis 15 Jahre alte Küche hat: Die Klappe am Oberschrank schließt nicht mehr sanft, sondern knallt auf den letzten Zentimetern hart zu. Der Kraftspeicher, also das Federpaket, das die Klappe oben hält, funktioniert dabei meist noch einwandfrei. Verschlissen ist nur der kleine Dämpfer darin. Genau dafür gibt es die Austauschdämpfer: Sie wechseln ein Kleinteil in wenigen Minuten, statt den kompletten KlappenbeschlagGlossarKlappenbeschlag ist der Oberbegriff für Beschläge, die oben angeschlagene Möbelfronten kontrolliert öffnen, offen halten und gedämpft schließen. Je nach Bauart faltet, schwenkt oder hebt die Front. Bekannte Systeme: Blum AVENTOS, Kesseböhmer FREE-Familie, Häfele Free. zu ersetzen.

Passenden Austauschdämpfer finden

Lesen Sie die Nummer auf dem Kraftspeicher ab (nicht auf dem alten Dämpfer) und tippen Sie sie unten ein. Den Rest übernimmt der Finder.

Nummer auf dem Kraftspeicher

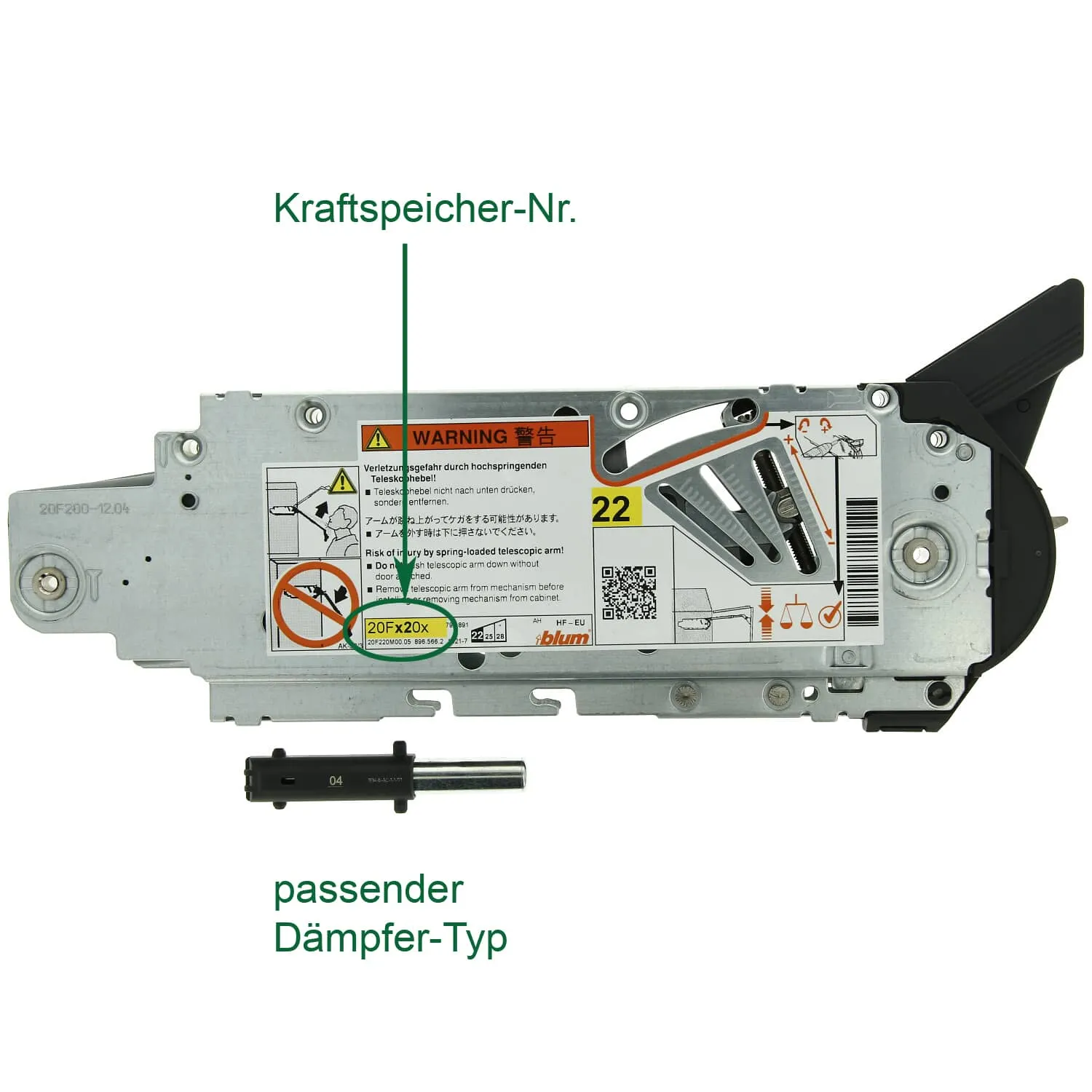

Der Kraftspeicher sitzt an der Schrank-Innenseite und hält die Klappe offen. Die Nummer (z.B. 20F2204.01) steht auf dem Metallteil, sichtbar nachdem die Kunststoffabdeckung abgenommen ist.

Die vier Austauschdämpfer im Überblick#

Blum deckt mit vier Dämpfertypen alle Kraftspeicher der AVENTOS-Serien HF, HS und HL ab. Die Typen unterscheiden sich in ihrer Dämpfcharakteristik und sind untereinander nicht beliebig tauschbar. Bestellen Sie deshalb immer den Typ, den die Zuordnung für Ihren Kraftspeicher nennt.

Dämpfer	Blum-Nummer	Passend für	Bei LignoShop
Typ 01	22K2014	AVENTOS HSGlossarAVENTOS HS ist der Blum-Klappenbeschlag für Schwenkklappen: eine einteilige Front, die beim Öffnen über den Schrankkorpus nach oben schwenkt. Geeignet für große einteilige Fronten, braucht freien Raum oberhalb des Schranks., HL	Austauschdämpfer Typ 01
Typ 02	22K2024	AVENTOS HS, HL	Austauschdämpfer Typ 02
Typ 03	22K2034	AVENTOS HS, HL, HF	Austauschdämpfer Typ 03
Typ 04	22K2044	AVENTOS HFGlossarAVENTOS HF ist der Blum-Klappenbeschlag für Faltklappen: eine zweigeteilte Front, die beim Öffnen in der Mitte faltet und nach oben fährt. Typisch für hohe Oberschränke, weil die geöffnete Front wenig Platz über dem Schrank braucht.	Austauschdämpfer Typ 04

Alle vier Typen gibt es auch gesammelt auf einer Auswahlseite (LignoShop-Artikel 68254824000), auf der Sie den Typ direkt als Variante wählen. Der Lieferumfang ist pro Bestellposition ein Dämpfer. Für den üblichen Schrank mit Kraftspeicher links und rechts bestellen Sie den passenden Typ also mit Menge 2. Die Produktseite zeigt zusätzlich Vergleichsbilder der Dämpfer und des Kraftspeichers; ein Blick darauf lohnt sich, wenn Sie unsicher sind, ob Ihr Beschlag überhaupt zur Familie gehört.

Zur Einordnung der drei Serien: AVENTOS HF ist der Beschlag für Faltklappen mit zweigeteilter Front, AVENTOS HS bewegt eine Schwenkklappe über den Korpus, und AVENTOS HL hebt die Front als HochliftklappeGlossarEine Hochliftklappe ist eine einteilige Möbelfront, die beim Öffnen parallel vor dem Korpus nach oben fährt, ohne in den Raum oder über den Schrank zu schwenken. Typischer Beschlag: Blum AVENTOS HL. parallel nach oben. Für die Dämpfer-Auswahl müssen Sie die Serie aber nicht sicher bestimmen können. Die Kraftspeicher-Nummer enthält diese Information bereits: 20F steht für HF, 20S für HS, 20L für HL.

Warum die Nummer auf dem alten Dämpfer in die Irre führt#

Der häufigste Fehler bei der Ersatzteilsuche: Der alte Dämpfer wird ausgebaut, die aufgedruckte Nummer abgelesen und danach gesucht. Auf dem Dämpfer stehen aber Bezeichnungen wie 20F205-40, die für die Auswahl des Nachfolgers nicht taugen. Noch tückischer ist der Aufdruck PA-GF40: Das ist keine Typnummer, sondern die Angabe des Kunststoffs (Polyamid mit 40 Prozent Glasfaser). Beides wird in Suchanfragen und Foren regelmäßig als Artikelnummer gelesen, und die Suche läuft ins Leere.

Maßgeblich ist stattdessen der Kraftspeicher. Er ist das Bauteil an der Innenseite des Schranks, das die Klappe über den Hebelarm offen hält und das FrontgewichtGlossarDas Frontgewicht ist das Gewicht der kompletten Möbelfront inklusive Griff und gegebenenfalls Blende. Bei Klappenbeschlägen ist es zusammen mit der Fronthöhe die Grundgröße für Auswahl und Einstellung des Kraftspeichers. ausgleicht. Auf seinem Metallkörper steht die Artikelnummer, zum Beispiel 20F2204.01. Sichtbar wird sie, sobald Sie die Kunststoffabdeckung des Beschlags abnehmen. Das Hero-Bild oben zeigt die Position der Nummer am Beispiel eines HF-Kraftspeichers. Ist die Prägung oder das Etikett im eingebauten Zustand schlecht lesbar, hilft eine Taschenlampe im flachen Winkel: Mit Schräglicht tritt die Nummer deutlich hervor, ohne dass Sie den Beschlag ausbauen müssen.

Der Grund für diese Logik ist einfach: Blum hat die Dämpfer über die Jahre überarbeitet, die Kraftspeicher-Generationen aber kompatibel gehalten. Der Kraftspeicher sagt deshalb verlässlich, welche Dämpfcharakteristik der Beschlag braucht. Der alte Dämpfer sagt nur, was vor 15 Jahren verbaut wurde.

So übersetzen Sie die Kraftspeicher-Nummer in das Suchmuster#

Die Zuordnungstabellen arbeiten mit einem Muster, bei dem zwei Stellen der Nummer ausgeblendet werden. Diese Stellen codieren Fertigungsvarianten, die für die Dämpfer-Auswahl keine Rolle spielen. So bilden Sie das Muster von Hand:

1. Lesen Sie die komplette Nummer vom Kraftspeicher ab, zum Beispiel 20F2204.01.
2. Ignorieren Sie das siebte Zeichen und alles, was danach kommt. Übrig bleibt 20F220.
3. Ersetzen Sie das vierte Zeichen durch ein x. Aus 20F220 wird 20Fx20.
4. Hängen Sie ein x an: 20Fx20x. Dieses Muster suchen Sie in der Tabelle.

Zwei durchgerechnete Beispiele: Aus 20F2204.01 (auch 20F220x oder 20F2201) wird 20Fx20x, laut Tabelle brauchen Sie den Austauschdämpfer 22K2044 (Typ 04). Aus 20F2504.01 (auch 20F250x oder 20F2501) wird 20Fx50x, das führt zum 22K2034 (Typ 03).

Der Finder oben nimmt Ihnen genau diese Übersetzung ab: Sie tippen die Nummer so ein, wie sie auf dem Kraftspeicher steht, mit Punkt und allem. Die Normalisierung und den Tabellenabgleich erledigt er selbst und warnt auch, wenn Sie versehentlich die Nummer des alten Dämpfers eingegeben haben.

Zuordnungstabellen für HF, HS und HL#

Wer lieber selbst nachschlägt, findet hier die vollständige Zuordnung. Sie hat sich in unserer Verkaufspraxis mit diesen Dämpfern über Jahre bewährt.

AVENTOS HF (FaltklappeGlossarEine Faltklappe ist eine zweigeteilte, oben angeschlagene Möbelfront, die beim Öffnen in der Mitte faltet und nach oben fährt. Sie braucht wenig Raum vor und über dem Schrank. Typischer Beschlag: Blum AVENTOS HF., Nummern beginnen mit 20F):

Kraftspeicher-Muster	Passender Dämpfer
20Fx20x	22K2044 (Typ 04)
20Fx50x	22K2034 (Typ 03)
20Fx80x	22K2044 (Typ 04)

AVENTOS HS (SchwenkklappeGlossarEine Schwenkklappe ist eine einteilige, oben angeschlagene Möbelfront, die beim Öffnen über den Schrankkorpus nach oben schwenkt. Sie braucht freien Raum oberhalb des Schranks. Typischer Beschlag: Blum AVENTOS HS., Nummern beginnen mit 20S):

Kraftspeicher-Muster	Passender Dämpfer
20SxA0x	22K2024 (Typ 02)
20SxB0x	22K2024 (Typ 02)
20SxC0x	22K2014 (Typ 01)
20SxD0x	22K2024 (Typ 02)
20SxE0x	22K2014 (Typ 01)
20SxF0x	22K2034 (Typ 03)
20SxG0x	22K2014 (Typ 01)
20SxH0x	22K2034 (Typ 03)
20SxI0x	22K2034 (Typ 03)

AVENTOS HLGlossarAVENTOS HL ist der Blum-Klappenbeschlag für Hochliftklappen: die einteilige Front hebt sich parallel zum Korpus nach oben, ohne in den Raum oder über den Schrank zu schwenken. Geeignet, wenn oberhalb kein Platz zum Schwenken ist. (Hochliftklappe, Nummern beginnen mit 20L):

Kraftspeicher-Muster	Passender Dämpfer
20Lx10x	22K2024 (Typ 02)
20Lx30x	22K2024 (Typ 02)
20Lx50x	22K2014 (Typ 01)
20Lx70x	22K2034 (Typ 03)
20Lx90x	22K2034 (Typ 03)

Hochklappen mit 20K-Nummer: die Erfahrungswerte#

Neben den drei offiziell abgedeckten Serien tauchen in der Praxis regelmäßig Kraftspeicher mit 20K-Nummern auf. Das sind Hochklappen-Beschläge (AVENTOS HK), wie sie auch in IKEA-Hängeschränken mit nach oben öffnenden Türen und in Markenküchen von Nolte verbaut wurden. Diese Nummern stehen nicht in der offiziellen Zuordnungstabelle. Es gibt aber belastbare Erfahrungswerte aus Kundenrückmeldungen, die sich über mehrere Jahre wiederholt bestätigt haben.

Für Kraftspeicher der Reihe 20K250x (auch 20K2501, 20K2501.21 oder 20K250M00.24) hat sich der Austauschdämpfer 22K2034 (Typ 03) bewährt. Mehrere Kunden haben das unabhängig voneinander gemeldet, typischerweise nach 9 bis 10 Jahren Nutzung, wenn die Türen ungebremst zuschlugen. Zwei Hinweise aus diesen Rückmeldungen sind Gold wert: Der neue Dämpfer sieht größer aus als der alte, passt aber in die Führung. Und die Dämpfer lassen sich mit einem stabilen Drahtbügel nach vorn herausziehen, ohne die komplette Klappenmechanik zu demontieren. Hintergrund für IKEA-Besitzer: Nach Rückmeldung eines Kunden setzt IKEA diese Beschlagsgeneration nicht mehr ein, der Dämpfertausch ist dort oft der einzige Weg an der Neuanschaffung vorbei.

Für den Kraftspeicher 20K270 liegt eine einzelne, positive Rückmeldung mit dem Austauschdämpfer 22K2044 (Typ 04) vor. Diese Zuordnung ist schmaler abgesichert als die 20K250x-Empfehlung; der Finder kennzeichnet sie entsprechend.

Wichtig zur Einordnung: Erfahrungswerte sind keine Herstellerfreigabe. Sie beruhen auf realen Einbauten, die funktionieren. Wer auf Nummer sicher gehen will, vergleicht vor der Bestellung die Bilder auf der Produktseite mit dem eigenen Beschlag.

Der Austausch in der Praxis#

Der Wechsel ist eine Sache von etwa 5 Minuten pro Dämpfer und braucht kein Spezialwerkzeug. Hebeln Sie den alten Dämpfer vorsichtig mit einem Schlitzschraubendreher aus seiner Aufnahme im Kraftspeicher. Achten Sie auf festen Halt des Schraubendrehers und hebeln Sie nicht mit Gewalt, damit weder Finger noch Beschlag Schaden nehmen. Setzen Sie den neuen Dämpfer ein, bis er hörbar einrastet und sicher sitzt.

Rechnen Sie mit strammem Sitz: Die aktuellen Dämpfer klemmen deutlich fester in der Aufnahme als die Vorgänger, das ist technisch gewollt. Drücken Sie den Dämpfer kräftig zusammen und setzen Sie ihn mit Nachdruck ein. Reicht die Handkraft nicht, hilft ein Trick aus einer Kundenrückmeldung, keine offizielle Blum-Methode und ohne Gewähr: den Dämpfer hinten in die Rastung einsetzen und von vorn mit einem Hammerstiel gefühlvoll eindrücken, bis er auch vorn einrastet.

Denken Sie an die Stückzahl: ein Austauschdämpfer pro Kraftspeicher. Bei den meisten Klappen sitzt links und rechts je ein Kraftspeicher, dann tauschen Sie beide Dämpfer, auch wenn nur eine Seite hörbar durchfällt. Die Dämpfer altern gleich schnell, und nur mit zwei frischen Dämpfern schließt die Klappe wieder gleichmäßig. Wundern Sie sich nach dem Tausch nicht über den festeren Widerstand: Der alte Dämpfer war verschlissen, der neue bringt wieder die volle Bremsleistung. In den meisten Fällen bleibt die Klappenmechanik beim Wechsel komplett montiert.

Wann der Dämpfer nicht das Problem ist#

Der Austauschdämpfer behebt genau ein Symptom: Die Klappe schließt hart, statt auf den letzten Zentimetern gebremst zu werden. Zeigt Ihr Schrank ein anderes Verhalten, liegt die Ursache woanders. Bleibt die Klappe nicht mehr von selbst offen oder sackt sie ab, ist der Kraftspeicher selbst das Thema, meist seine Einstellung auf das Frontgewicht oder die ermüdete Feder. Klemmt die Klappe oder blockiert der Hebelarm, hilft ebenfalls kein neuer Dämpfer. Für diese Fälle entsteht ein eigener Fehlersuche-Ratgeber im AVENTOS-Cluster; bis dahin gilt die Faustregel: Der Dämpfer ist nur für das sanfte Schließen zuständig, der Kraftspeicher für das Halten und Heben.

Zur Abgrenzung innerhalb der Blum-Welt: Die Dämpfung am Klappenbeschlag heißt wie überall bei Blum BLUMOTION, der Gattungsbegriff ist Soft-CloseGlossarSoft-Close bezeichnet eine Dämpfung, die eine Schublade oder Tür sanft und leise schließt. Bei Blum heißt diese Funktion BLUMOTION.. Mit den gleichnamigen Bauteilen am Auszug oder am Scharnier sind die Austauschdämpfer trotzdem nicht tauschbar; jede Anwendung hat ihre eigenen Dämpferelemente. Einen Überblick über die Bewegungstechnologien am Auszug gibt der Ratgeber Blum Bewegungstechnologien für Auszüge im Vergleich.

Ersatzteil statt Neubeschlag: warum sich der Tausch lohnt#

Die AVENTOS-Serien HF, HS und HL der betroffenen Generation sind weit verbreitet, in Markenküchen ebenso wie in Möbeln von IKEA. Blum dokumentiert auf seiner Website inzwischen nur noch die aktuelle Generation seiner Klappensysteme (HF top, HS top, HL top, HK top, HKi, HK-S, HK-XS). Für den Bestand heißt das: Die offizielle Produktdoku zu Ihrem 12 Jahre alten Beschlag finden Sie beim Hersteller kaum noch, der Beschlag selbst ist aber kein bisschen am Ende. Ein KlappenhalterGlossarKlappenhalter ist die klassische Bezeichnung für Beschläge, die eine geöffnete Klappe in Position halten. Heute meist Teil kompletter Klappenbeschlag-Systeme mit Kraftspeicher und Dämpfung; einfache Klappenhalter ohne Kraftspeicher gibt es weiterhin für leichte Fronten. dieser Bauart hält mit frischem Dämpfer viele weitere Jahre durch.

Genau deshalb ist der Austauschdämpfer die wirtschaftlich und handwerklich richtige Antwort auf die zuschlagende Klappe: ein Kleinteil, wenige Minuten Arbeit, kein Ausbau des Beschlags, keine neue Front. Die Rückmeldungen unserer Kunden bestätigen das durchweg, vom Drei-Schränke-Nachmittag bis zur Nolte-Küche nach 10 Jahren. Wenn Sie unsicher sind, welcher Typ passt: Nummer vom Kraftspeicher ablesen, oben in den Finder eintippen, bestellen, einrasten lassen. Mehr ist es nicht.
