TIP-ON-Schienen, TIP-ON-BLUMOTION-Schienen und reine TIP-ON-Schienen werden im gleichen Bohrraster montiert wie normale Korpusschienen. Sie sitzen nicht weiter nach vorne, das ist ein häufiger Verarbeitungs-Mythos.

Standard-Bohrraster#

In den meisten Möbel-Korpussen gilt:

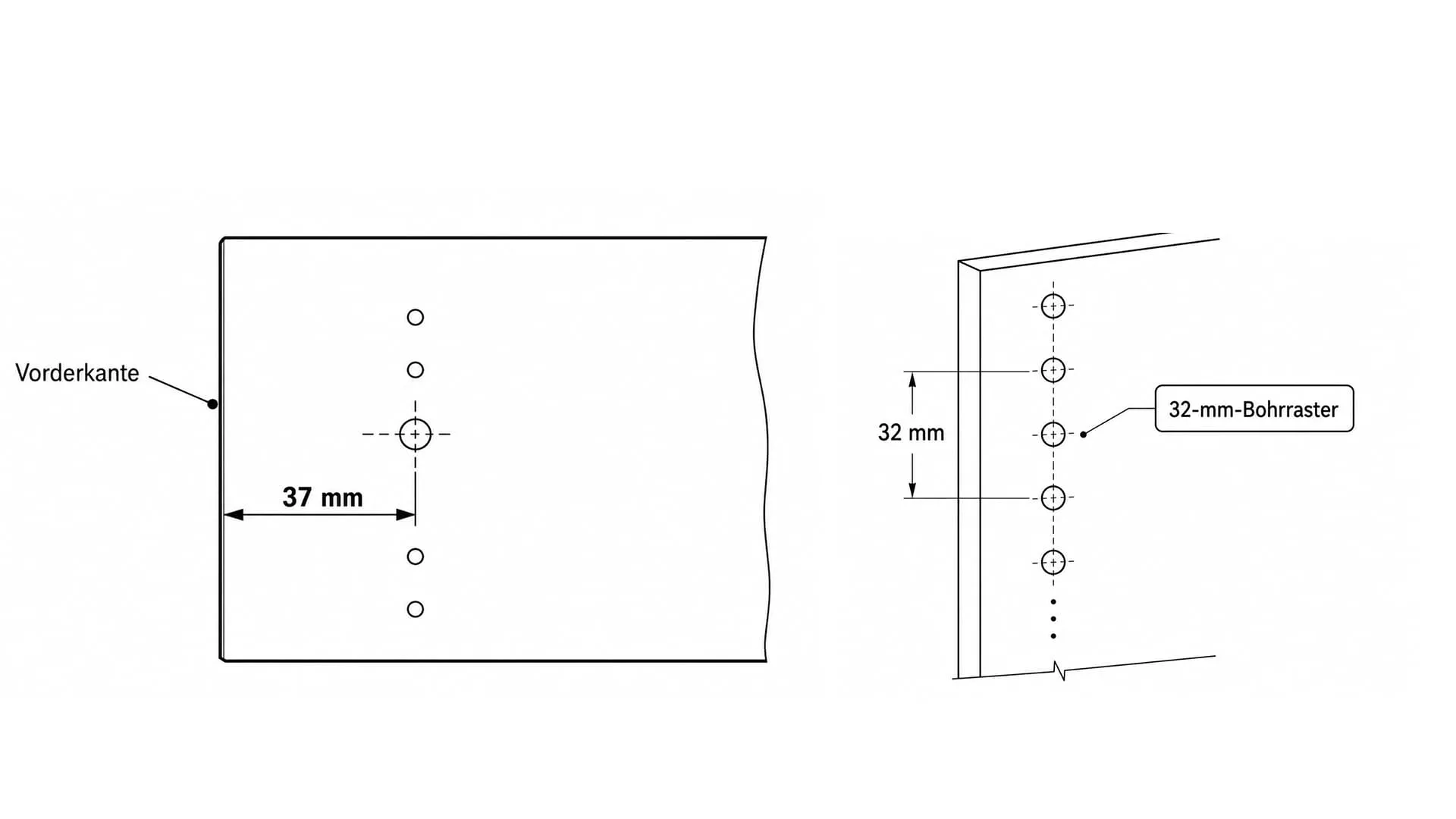

  • Bohrraster Höhe: 32 mm Standard-Möbelbau-Raster (Bohrungen liegen 32 mm von Mitte zu Mitte auseinander, siehe Glossar 32-mm-Bohrraster)
  • Mitte Bohrung von der Vorderkante: 37 mm (Lage der vorderen Lochreihe zur Korpus-Vorderkante)
  • An der Schiene: typisch das dritte Loch von vorne wird in die Vorderbohrung gesetzt

Die Schiene sitzt damit genau dort, wo eine BLUMOTION-S- oder eine reine BLUMOTION-Schiene auch sitzen würde. Die TIP-ON-Funktion ist entweder als zusätzliche, aufsetzbare Einheit ausgeführt, die in die Aussparung der Korpusschiene andockt (bei TIP-ON BLUMOTION), oder als fest integrierte Mechanik direkt in der Schiene (bei reinen TIP-ON-Schienen). Beide Varianten brauchen keine besondere Korpus-Vorbereitung.

Genaues Maßblatt am Artikel#

Pro Schienen-Artikel im LignoShop-Sortiment liegt ein Maßblatt als PDF bei. Vor der Bestellung und vor der Korpus-Bohrung lohnt sich der Blick in das jeweilige Maßblatt:

Dort stehen nicht nur die Maße zur Vorderkante. Sie finden dort auch Bohrbilder, Befestigungspunkte, nötige Freiräume und Hinweise zu Zubehör wie Synchronisierung oder Verriegelung.

Werkstatt-Tipp: Halten Sie das Maßblatt bei der Bohrarbeit griffbereit. Das geht auf dem Tablet, auf dem Handy oder klassisch als Ausdruck am Arbeitsplatz. Wichtig ist nicht die Form, sondern dass die richtigen Maße beim Anreißen und Bohren direkt vorliegen.

Häufige Annahme#

Manche Kunden vermuten, die TIP-ON-Schiene müsse weiter vorne im Korpus sitzen, damit der Auszug beim Antippen sauber auslöst. Das ist nicht so. Die Schienen-Position bleibt im Standard-Bohrraster. Die Auslöse-Funktion wird über den Frontspalt von 2,5 mm bei der Frontmontage hergestellt, nicht durch eine veränderte Schienen-Position im Korpus.
