Blum Schubladen-Bausatz für 18mm-Seiten
⚠️ WICHTIGER HINWEIS ZUR AUSFÜHRUNG ⚠️
Diese Ausführung ist SPEZIELL FÜR SCHRÄNKE MIT VORHANDENEN TÜRSCHARNIEREN UND 18mm SCHRANKWANDSTÄRKE:
- Enthält Distanzleisten zum Vorbeiführen an bestehenden Türscharnieren
- Der Schubkasten ist aufgrund der Distanzleisten 25mm, bzw. bei Korpusbreite 800mm -> 50mm schmaler als die Standardausführung
- Ideale Lösung für die Umrüstung bestehender Schränke mit Türen, z. B. bei METOD
- NUR für Schränke mit 18mm Schrankwandstärke geeignet
Set inklusive Vorderstück, Korpusschienen, Befestigungsschrauben, Boden & Rückwand

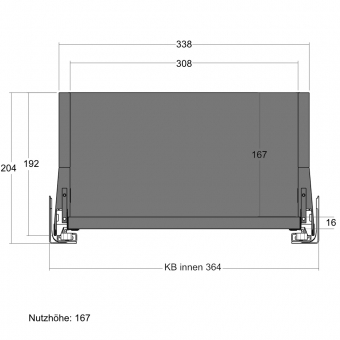

1 x MERIVOBOX Innenlade Höhe E (192 mm) mit BOXCAP (geschlossen), Voderstück mit Querreling
Lieferumfang
- 1 Paar Zargen Höhe M
- 1 Paar MERIVOBOX BOXCAP Höhe E
- 1 Paar Korpusschienen mit BLUMOTION / TIP-ON BLUMOTION / 40 kg
- 1 Paar Rückwandhalter E
- 1 Vorderstück Höhe 98,8 mm (passend zugeschnitten)
- 1 x Vorderstück-Set E (Fronthalter)
- 1 x Querreling
- 1 Stück Holzboden 16 mm
- 1 Stück Holzrückwand Höhe E
- (melaminharzbeschichtete Spanplatte)
- 1 x Distanzleiste
- nur bei Korpusbreite 800 mm: 2 x Distanzleiste / Führungsschienen 70 kg (ab NL 450 mm)
Inklusive Befestigungs-Schrauben
- Ø 3,5x17 mm für die Montage der Schiene an den Korpus
- Ø 3,5x30 mm für die Montage der Rückwand an den Boden*
- Ø 3,5x40 mm für die Montage der Distanzleiste an den Korpus
- Ø 3,3x13 mm Euroschraube für die Montage der Schiene an der Distanzleiste
* Bestellhinweis: Sie können den Schubkasten selber zusammenbauen oder die Zargen mit Boden und Rückwand von uns montiert liefern lassen (mit ausgewähltem Montageartikel!)

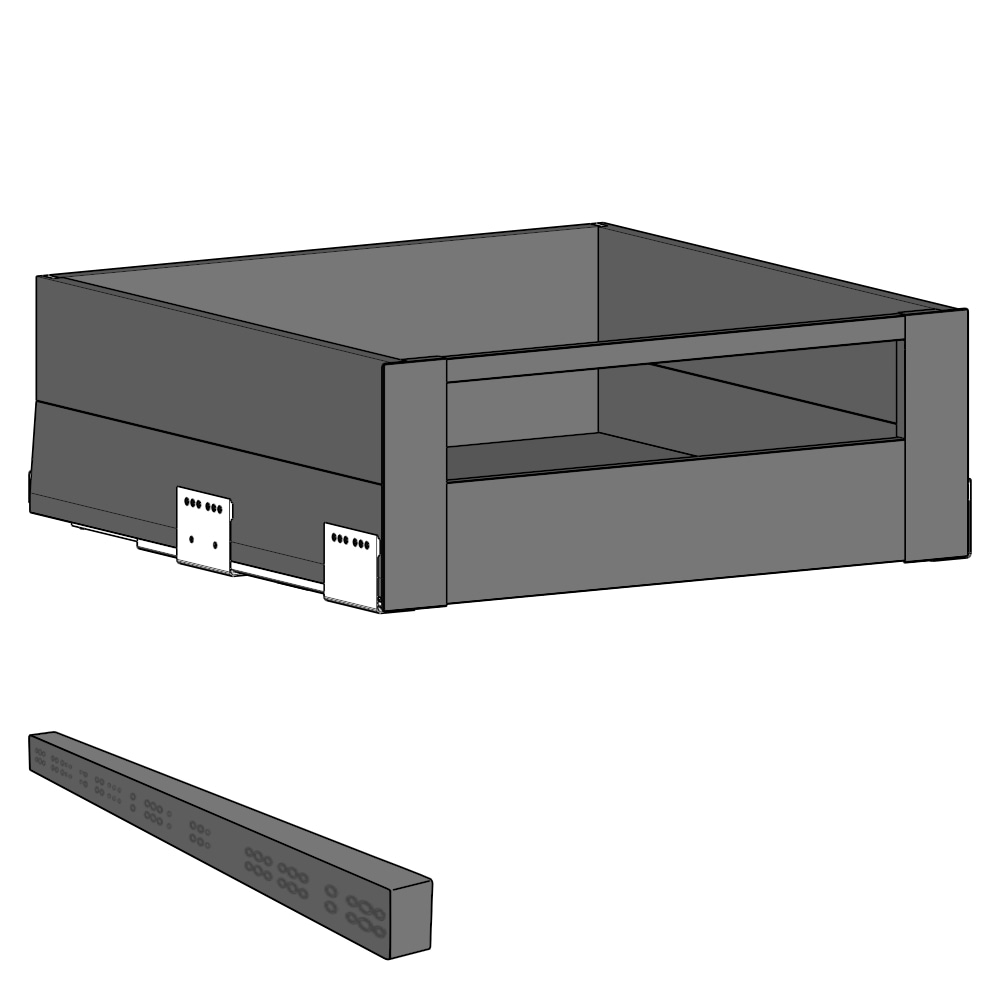

Hinweis zur Distanzleiste zum Überbrücken des Türeinsprunges bei Innenauszügen
Bei verbauten Distanzleisten ist der Schubkasten 25 mm schmaler als das Standardmaß (Schrankinnenmaß minus üblicher Konstruktionsabstand)
Hinweis zur lichten (inneren) Korpustiefe

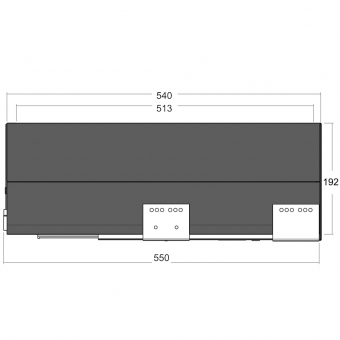

Bei der Tiefe von Schubladen – sprich Nennlänge (NL) – ist noch darauf zu achten, daß eine 500 mm Nennlänge min. 503 mm, besser 510 mm Korpus-Innentiefe braucht.
Zubehör
Bohrschablonen-Set zur Vereinfachung der Montage in schwedische Möbel
Optionales Zubehör
- TIP-ON BLUMOTION Einheit
- SERVO-DRIVE Antriebseinheit / Netzteil und Halterung
- AMBIA-LINE – im Design angepasstes Inneneinteilungssystem zu MERIVOBOX
Mit der elektrischen Öffnungsunterstützung SERVO-DRIVE öffnen Auszüge automatisch: einfaches Antippen genügt. Für sanftes und leises Schließen sorgt BLUMOTION.
Als mechanische Alternative wird bei den Auszügen TIP-ON BLUMOTION eingesetzt. Eine grifflose Türe wird mit TIP-ON geöffnet.
