- Kategorie
- Blum SERVO-DRIVE flex
- Ausführung
- elektrische Öffnungsunterstützung mit Auslösesicherung / Selbstschließautomatik und Anlehnschutz - integrierter Funkempänger
- Besonderheit
- Auslösen durch Funkschalter oder Drücken - öffnet per Stößelhub (3 Haltezeiten: 2.5/4/8 Sek.)
- Breite
- 132 mm
- Einsatzbereich
- grifflose Küchen - alle gängigen Einbaugeräte - Kühl-Gefrier-Kombination
- Höhe
- 59 mm
- Länge
- 279 mm / Gesamtlänge (inkl. Kopf) 316 mm
- Lieferumfang
- 2 SD flex Sets - 1 Netzgerät inkl. 1 Kabel 2 m - 1 Verbindungskabel 8 m - 2 zusätzl. Verbindungsknoten
- Montage
- einfache Befestigung durch Aufstecken - Plug & Play
- Oberfläche/Farbe
- tiefgrau - Kabel und Netzteil schwarz
- verwendbar für
- Schlepp- und Festtüren - Rechts- und Linksanschlag - bis NH 1940 mm
Komplettset SERVO-DRIVE flex von Blum für alle gängigen Einbau Kühl-Gefrier-Kombinationen – bis Nischenhöhe NH 1940 mm

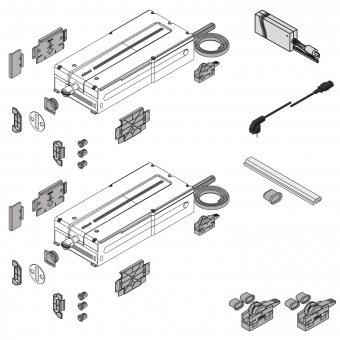

Set bestehend aus:
- 2 Antriebseinheiten inkl. Montagezubehör (Z10C500A.01)
- 1 Netzgerät 72 W (Z10NE04EA)
- 1 Netzkabel 2 m
- 1 Verbindungskabel 8 m (Z10K800AE)
- 2 zusätzl. Verbindungsknoten (Z10V100E.01)
Technische Details Antriebseinheit:
Farbe: tiefgrau
Funkempfänger: integriert
Auslöseart: Funkschalter oder durch Drücken
Stößelhub: 46.5 mm
Netzspannung: 24 V
Schutzart: IP20
Vorteile SERVO-DRIVE flex:
- für Schlepp- u. Festtüren, Rechts- und Linksanschlag einsetzbar
- bei integrierten Geräten für alle Gerätehöhen bis 170 cm
- einfache Montage und Installation – Plug & Play
- QR-Code auf Antriebseinheit für direkten Zugang zu Betriebsanleitung
- adaptive Krafteinstellung
- Selbstschließautomatik bei unbeabsichtigtem Öffnen
- Anlehnschutz (verhindert das unbeabsichtigte Öffnen durch Anlehnen)
- Auslösesicherung
- Individuell einstellbare Offenhaltezeiten (3 Modi)
- durchgängiger Blendenspalt in der Küche auch im Mix mit anderen grifflosen Bewegungstechnologien von Blum realisierbar
Zubehör:
- SERVO-DRIVE Schalter 21P5020 in tiefgrau, hellgrau oder seidenweiß
In Kombination mit dem integrierten Funkschalter, der den Auslösebereich der Front vergrößert.
- Netzgerätehalterung Korpusunterbodenmontage Z10NG000 /
- alternativ Halterung Wandmontage Z10NG120
- Kabelhalter Z10K0009
SERVO-DRIVE flex ermöglicht durchgängig die Realisierung einer grifflosen Küche
Öffnen der Gerätetüre durch Antippen der Front, diese öffnet per Stößelhub und bleibt für die Haltezeit geöffnet stehen. 3 Modi sind individuell einstellbar: 2.5, 4 oder 8 Sekunden. In dieser Zeit kann die Türe bequem komplett geöffnet werden. SERVO-DRIVE flex passt sich den Eigenschaften der Tür an. So ist der Zugriffsspalt immer gleich groß und die Tür kann zuverlässig geöffnet werden.
Die Antriebseinheit verfügt über eine Auslösesicherung welche verhindert, dass der Stößel ausfährt, ohne dass eine Möbelfront anliegt. Der Anlehnschutz vermeidet unbeabsichtigtes Öffnen durch anlehnen.
Türen von Kühl- und Gefrierkombis werden jeweils mit einer eigenen SERVO-DRIVE flex-Einheit ausgestattet und können damit separat geöffnet werden. Große und schwere Türen öffnen mit zwei synchronisierten Antriebseinheiten zeitgleich. Bei integrierten Geschirrspülern wird die Einheit mittig in der Einbaunische montiert.
Die Einheit erkennt, ob es sich um eine Schlepp- oder Festtüre oder einen Geschirrspüler handelt.
PDF Reinigungsinformation für Blum-Beschläge
Weitere Infos unter: Blum Produktseite-SERVO DRIVE flex
