MERIVOBOX-Schubkasten zusammenbauen: Schritt für Schritt
MERIVOBOX-Bausatz montieren: Rückwandhalter anschrauben, Zargen aufclipsen, Boden einschieben und verschrauben, Frontbefestigung setzen. Mit allen Schraubmaßen.
Dauer
15-30 min pro Schubkasten
Schwierigkeit
Einfach
Schritte
8

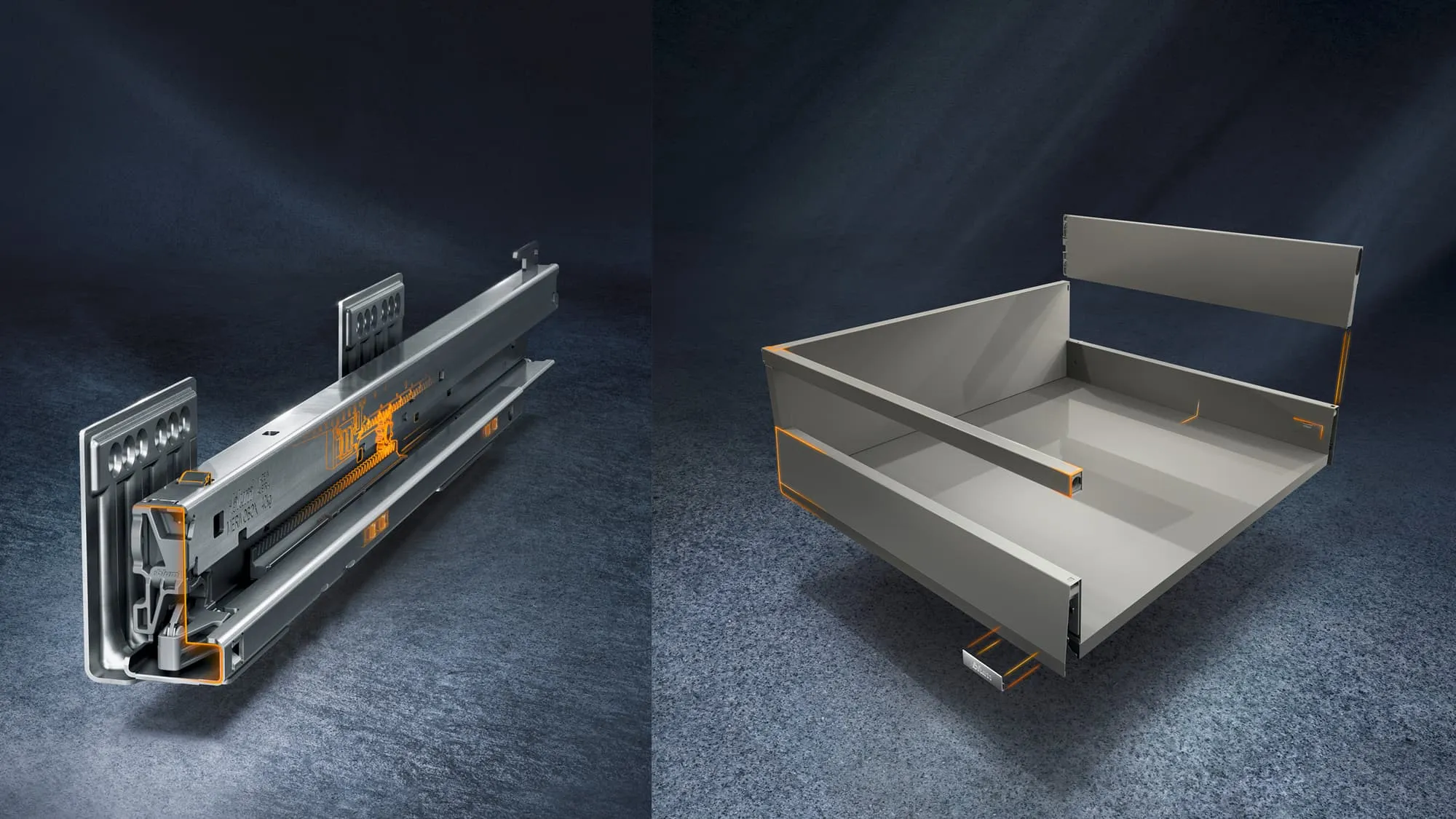

Aus Zargen, Boden, Rückwand und Front wird die fertige MERIVOBOX. Diese Anleitung führt durch den Zusammenbau, die Details tragen die verlinkten FAQs. Foto: Foto: Blum.
Blum Spanplattenschrauben 3,5 x 15 mm: Tellerkopf 61R.1500 oder Senkkopf 609.1500
Diese Anleitung führt vom Zuschnitt über den Zusammenbau der Box bis zum eingehängten, sauber laufenden MERIVOBOXGlossarMERIVOBOX ist ein flexibles Blum-Boxsystem mit Plattformgedanke. Mit wenigen Komponenten lassen sich viele Schubkasten- und Auszugsvarianten bauen.-Schubkasten. Alle Verschraubungen laufen mit Schrauben 3,5 x 15 mm, Dauer pro Schubkasten etwa 15 Minuten. Jeder Schritt verweist auf die zugehörige FAQ, die das Detail trägt: Hier steht die Reihenfolge, in den FAQs stehen Maße, Varianten und einzelne Handgriffe.
Voraussetzung: Die Korpusschienen sind bereits montiert. NennlängeGlossarDie Nennlänge (NL) ist die angegebene Länge einer Schubkastenführung. Sie ist wichtig, damit Führung, Schubkasten und Korpustiefe zusammenpassen. Für Holzschubkästen an TANDEM und MOVENTO gilt immer: Schubkastenlänge (Außentiefe des Kastens) = Nennlänge minus 10 mm. und Schraubpositionen dafür stehen in der FAQ Nennlänge und Anschraubpositionen der MERIVOBOX-Korpusschiene.
Als Schrauben für RückwandhalterGlossarDer Rückwandhalter verbindet die Rückwand eines Schubkastens mit den Seitenzargen oder dem Führungssystem. Er sorgt für Stabilität am hinteren Ende des Schubkastens. und Boden passen die Blum Spanplattenschrauben in 3,5 x 15 mm: Tellerkopf 61R.1500 oder Senkkopf 609.1500.
1
Boden und Rückwand zuschneiden
Beide Teile aus 16 mm Plattenmaterial fertigen oder als Zuschnitt mitbestellen. Die Formeln: Boden LW minus 51 mm breit und NL minus 26 mm tief, Rückwand LW minus 51 mm breit, Höhe je Zargenhöhe. Alle Werte und die X/Y-Tabelle stehen in der FAQ Welche Zuschnittmaße brauchen Boden und Rückwand?.
2

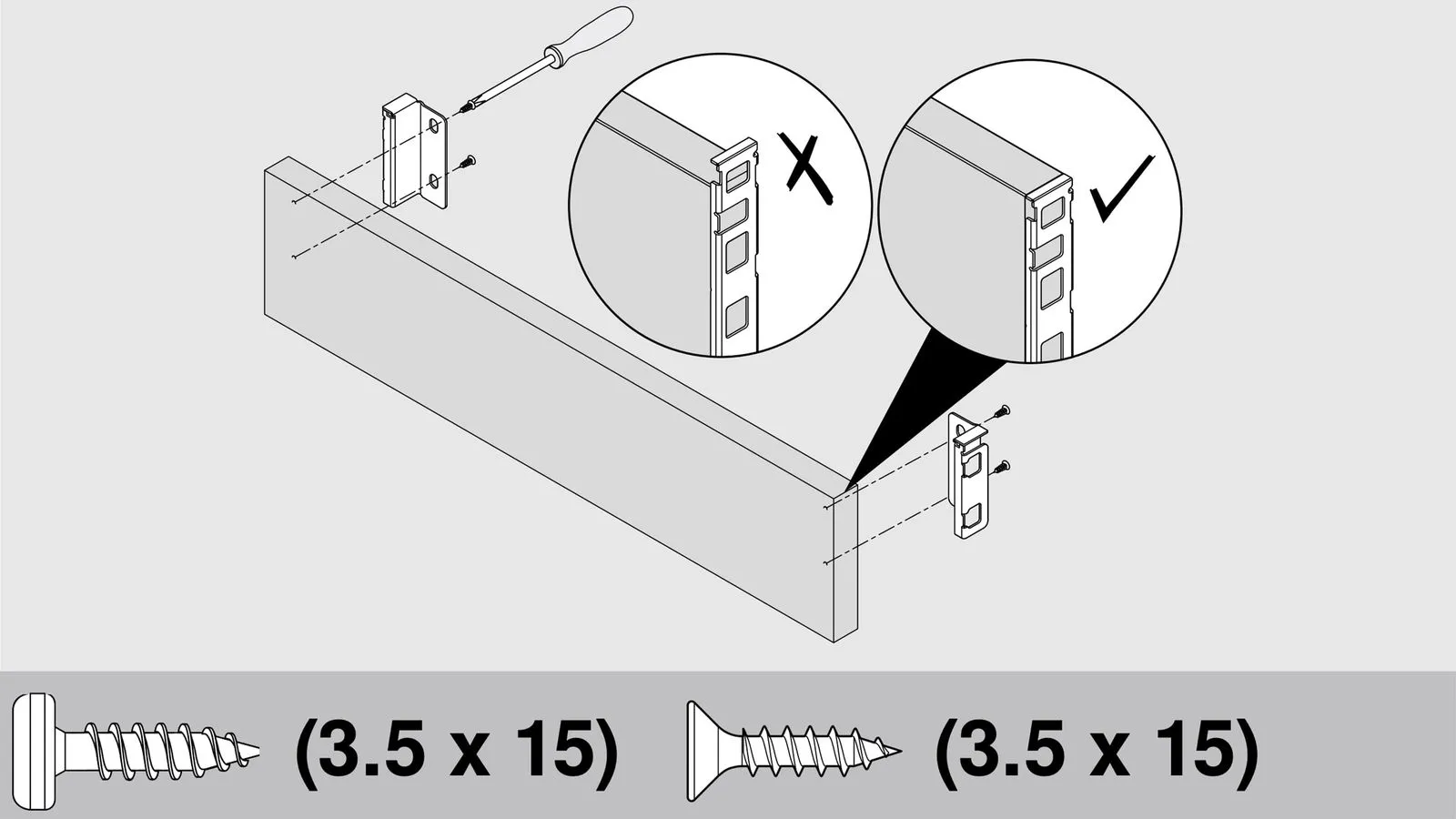

Rückwandhalter an der Rückwand verschrauben
Rückwandhalter an beiden Enden der Rückwand ansetzen, bündig zur Außenkante und nicht über die Oberkante hinausstehend. Mit je zwei Schrauben 3,5 x 15 mm festschrauben.
3

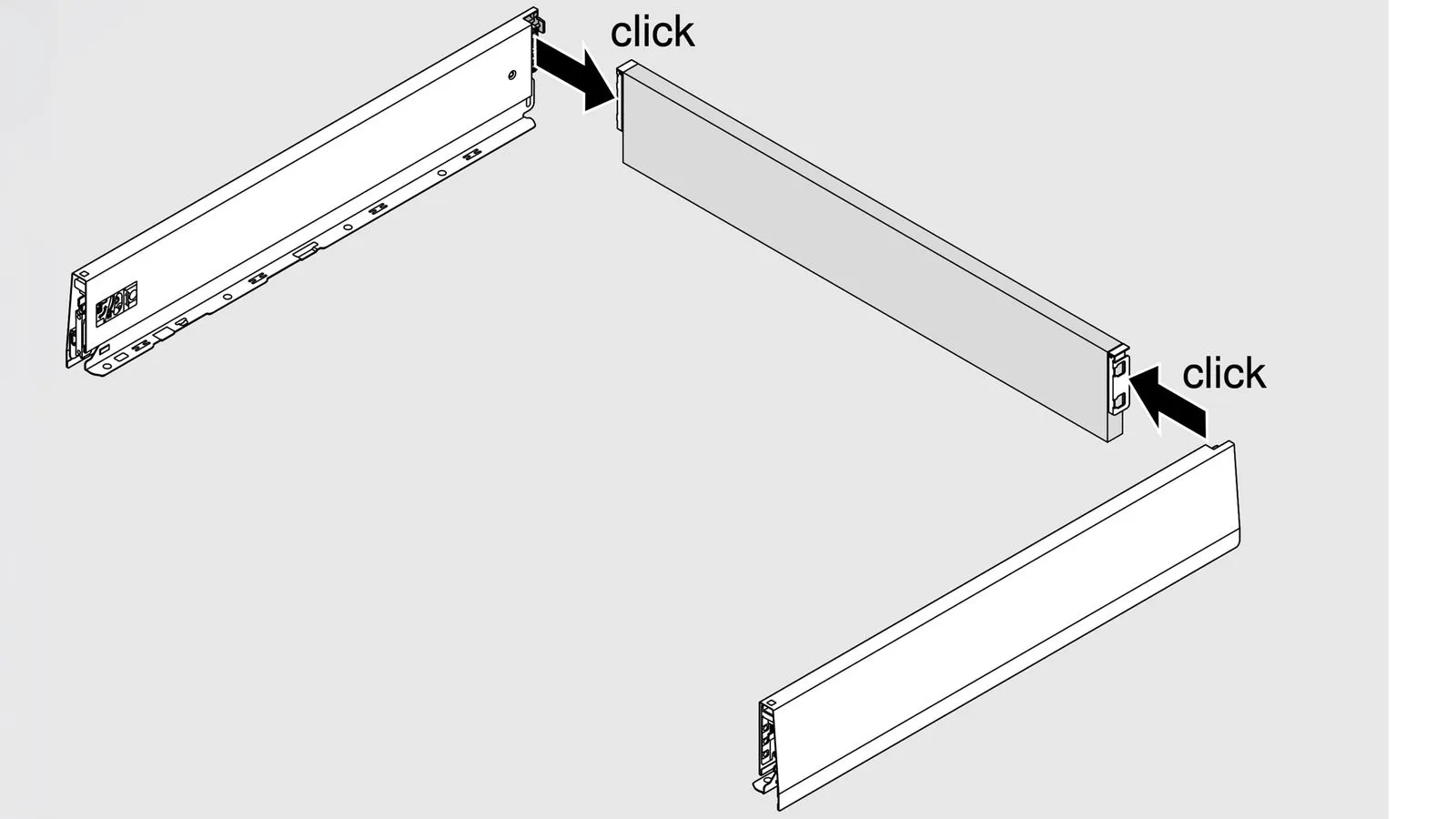

Zargen an die Rückwand clipsen
Rückwand mit den montierten Haltern zwischen die beiden Zargen setzen und einclipsen, bis es hörbar klickt. Beide Seiten prüfen: Die Halter müssen vollständig eingerastet sein.
4

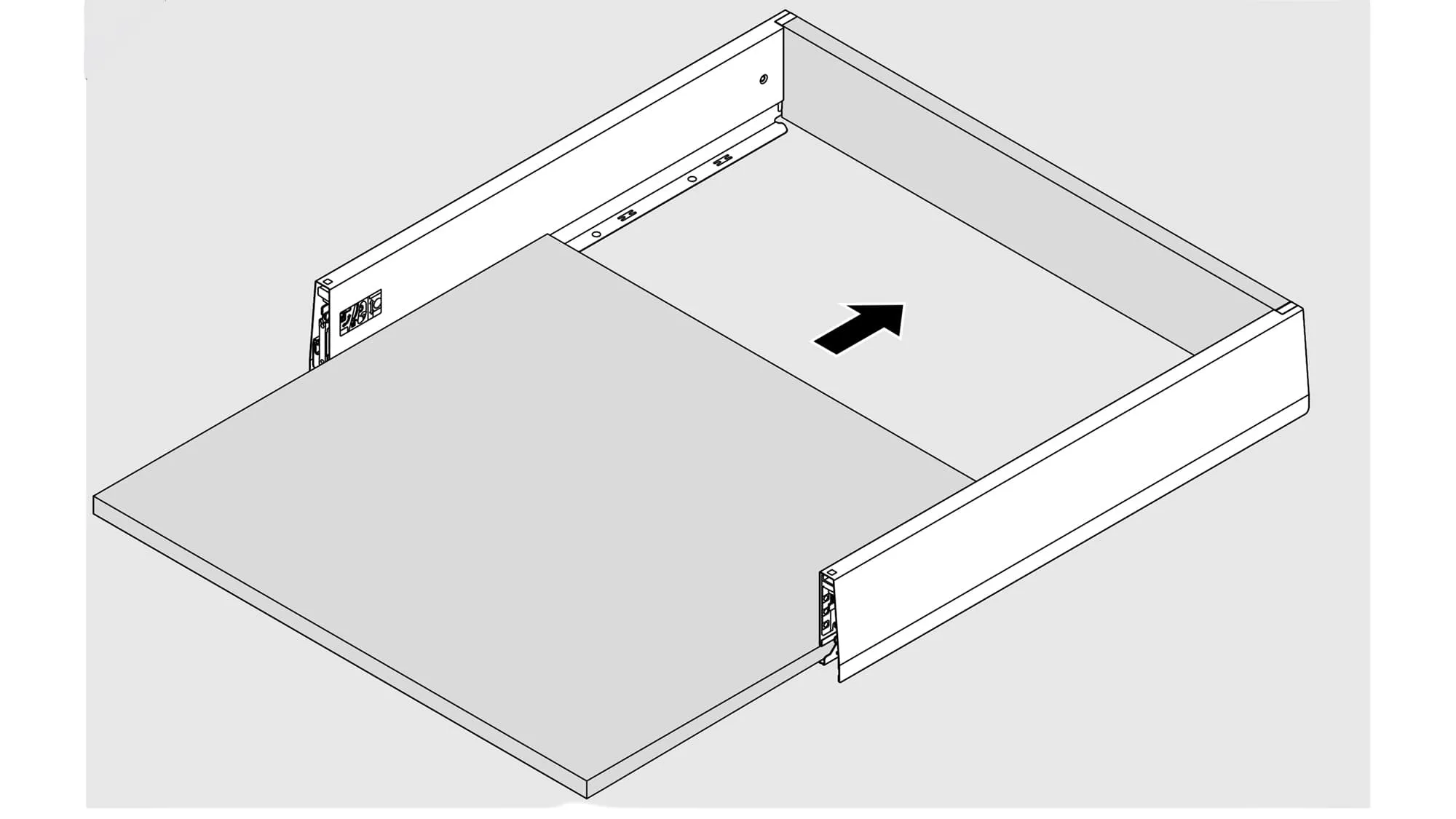

Boden einschieben
Boden von vorn in die Nuten der beiden Zargen einschieben, bis er an der Rückwand anliegt.
5

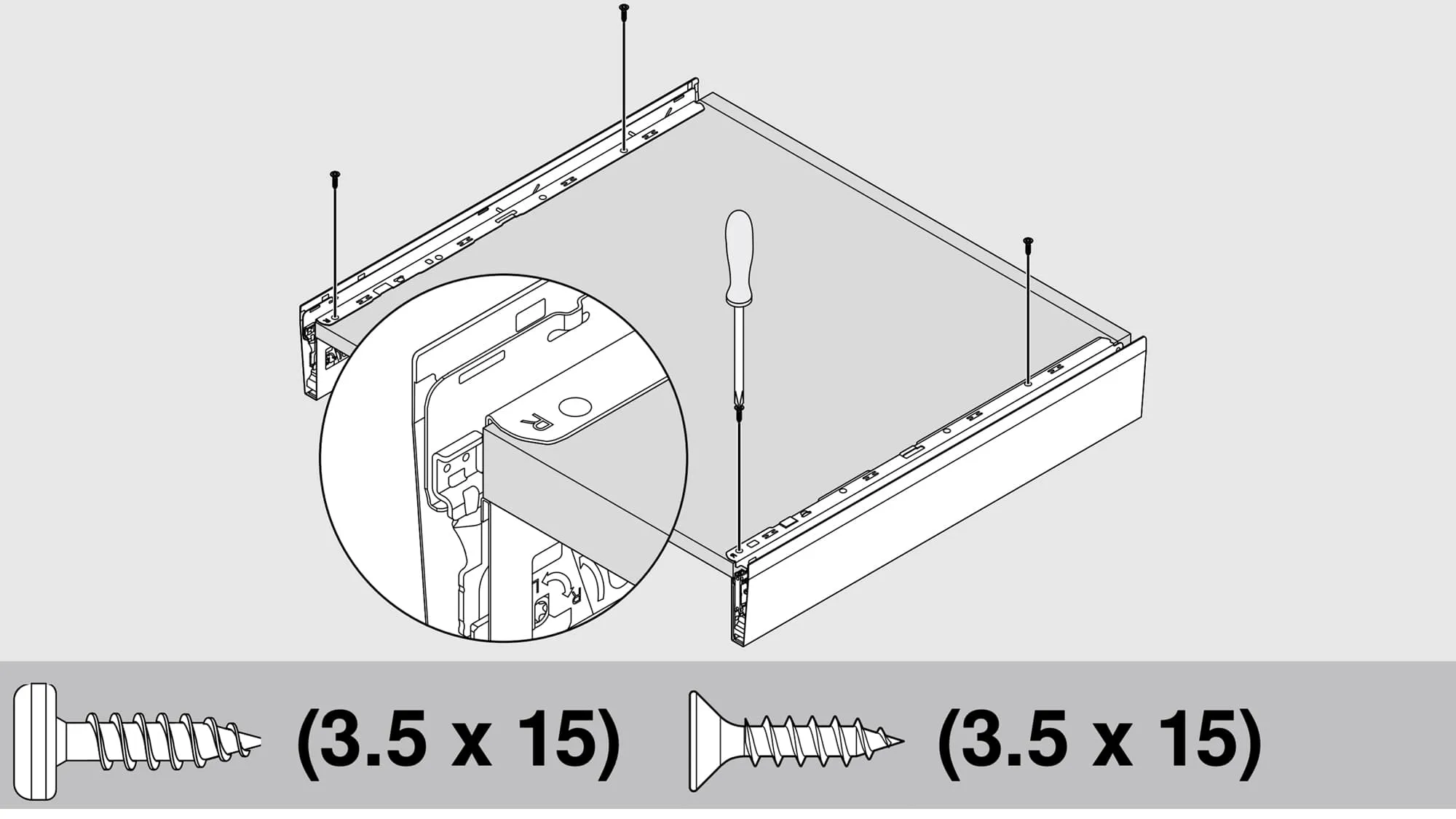

Boden verschrauben
Boden an den vorgesehenen Schraubpunkten der Zargen mit Schrauben 3,5 x 15 mm fixieren. Auf die L/R-Markierung an den Zargen achten.
6

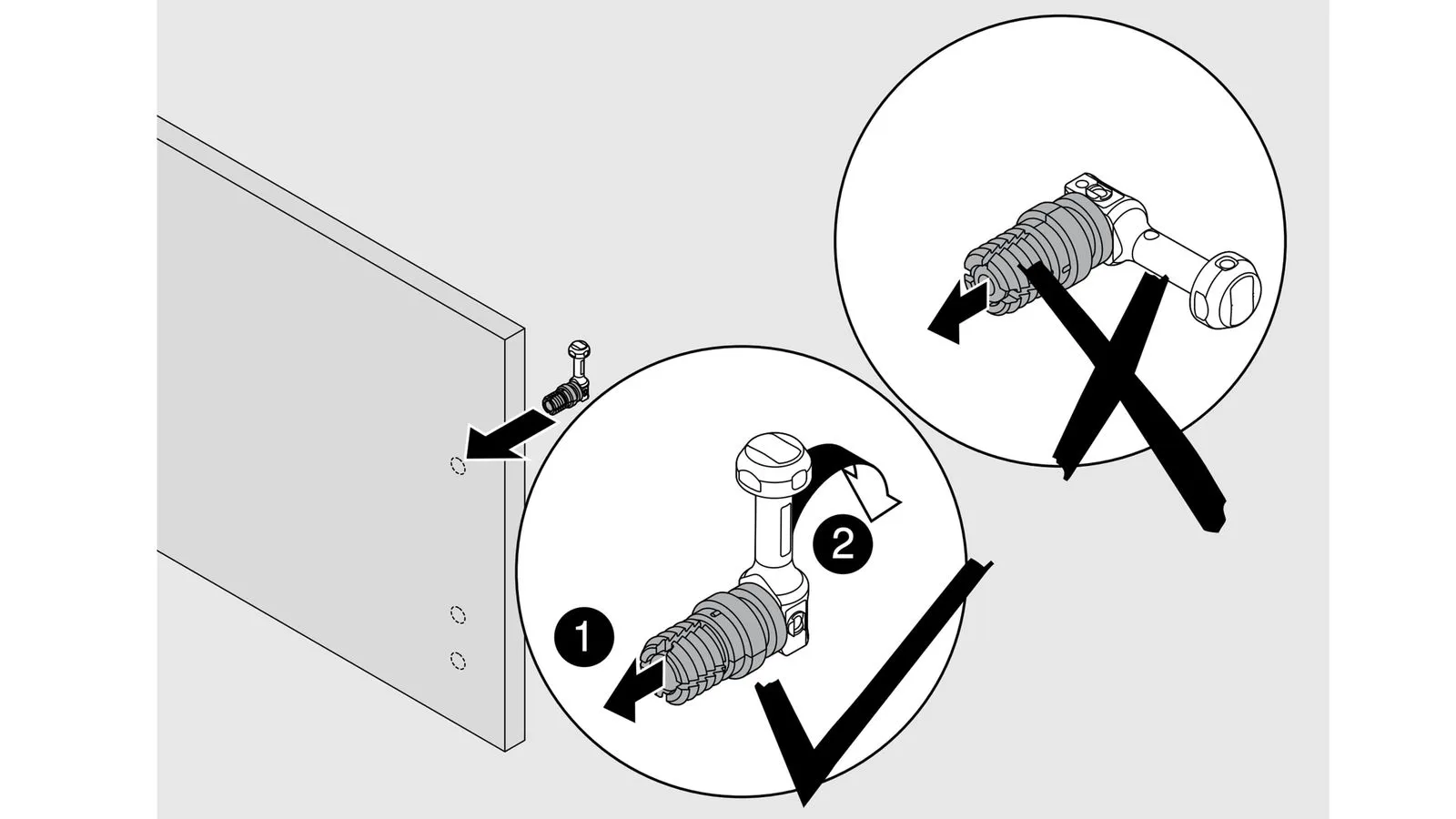

Frontbefestigung wählen und einsetzen
Frontbefestigung passend zur Front wählen und an der Front-Rückseite montieren. Bei INSERTA und EXPANDO T die Richtung beachten: TOP-Pfeil nach oben, Dübel gerade einsetzen, erst dann den Hebel zuklappen. Welche der drei Varianten wann passt und wie viele nötig sind, klärt die FAQ Welche Frontbefestigung passt zur MERIVOBOX?.
7

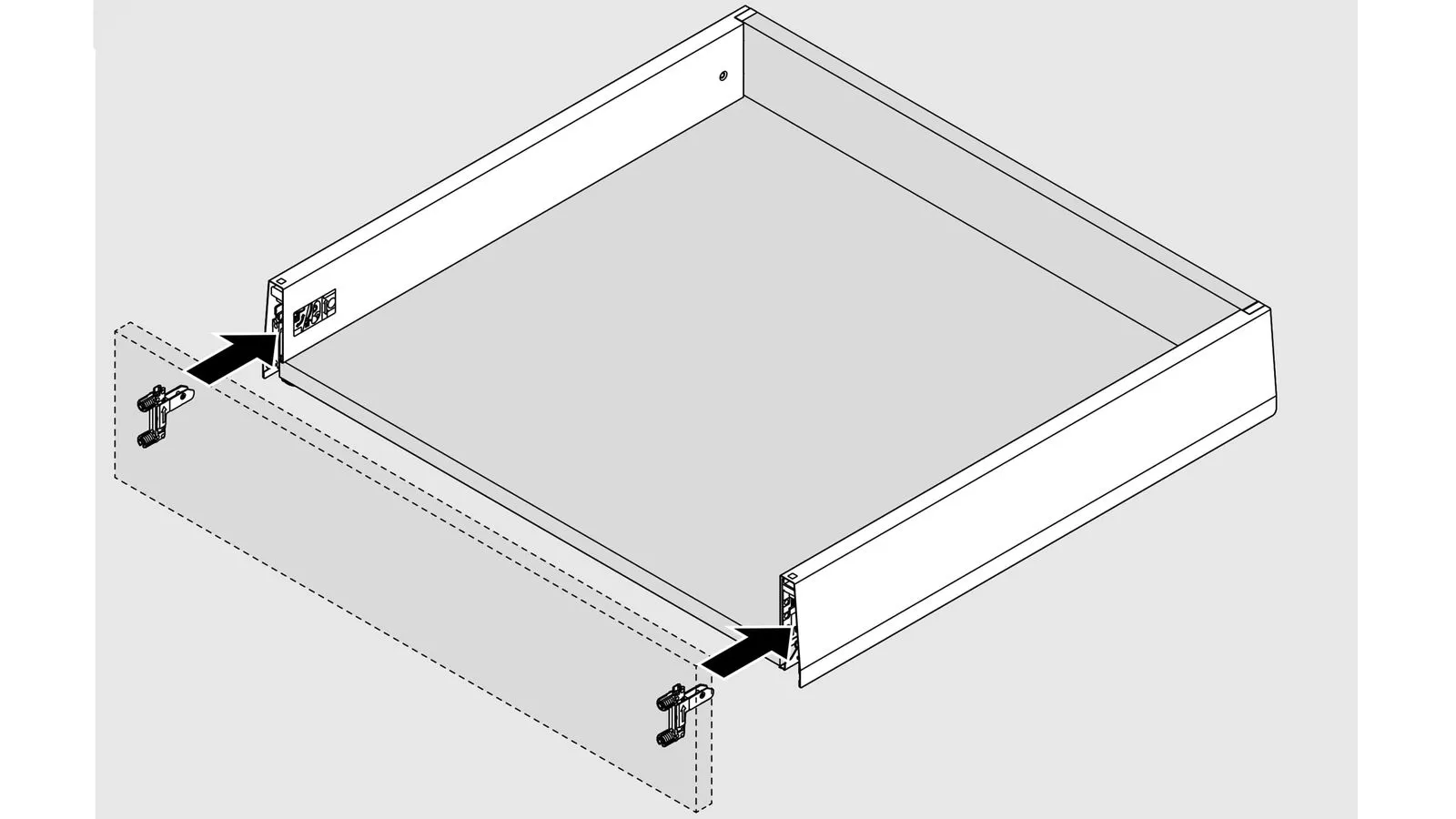

Front aufsetzen
Front mit den montierten Frontbefestigungen waagerecht an die Zargen ansetzen und einrasten lassen. Bei Höhe E zuerst die unteren, dann die oberen Halter einclipsen.
8

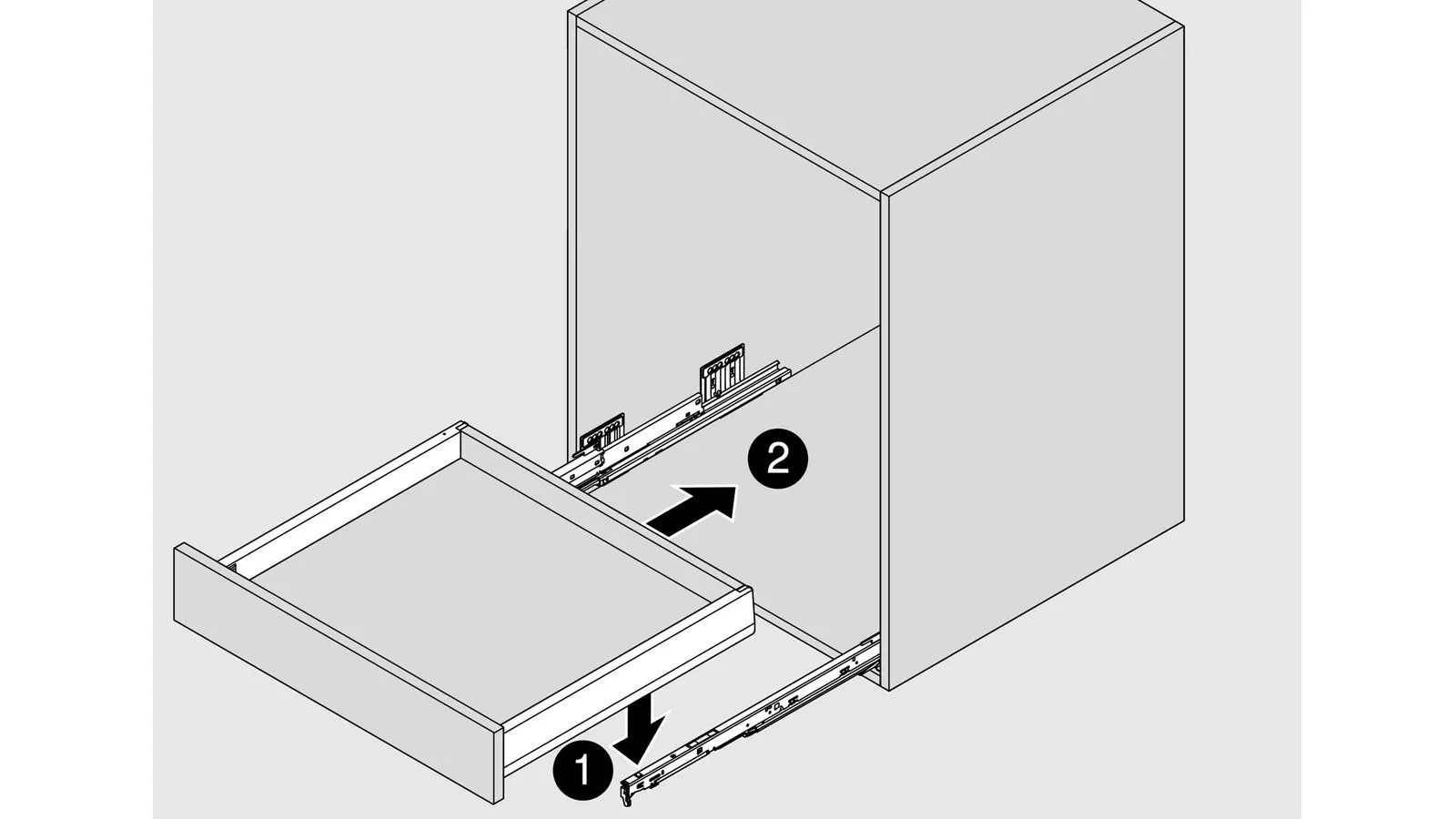

Box einhängen und Lauf prüfen
Korpusschienen ganz ausziehen, fertige Box von oben aufsetzen und einschieben, die Aushängesicherung rastet von selbst ein. Mehrmals öffnen und schließen, der Lauf soll ruhig und ohne Verkanten sein. Aushängen, Wieder-Einhängen und das Abnehmen der Front zeigt die FAQ MERIVOBOX-Schubkasten aushängen und einhängen.
