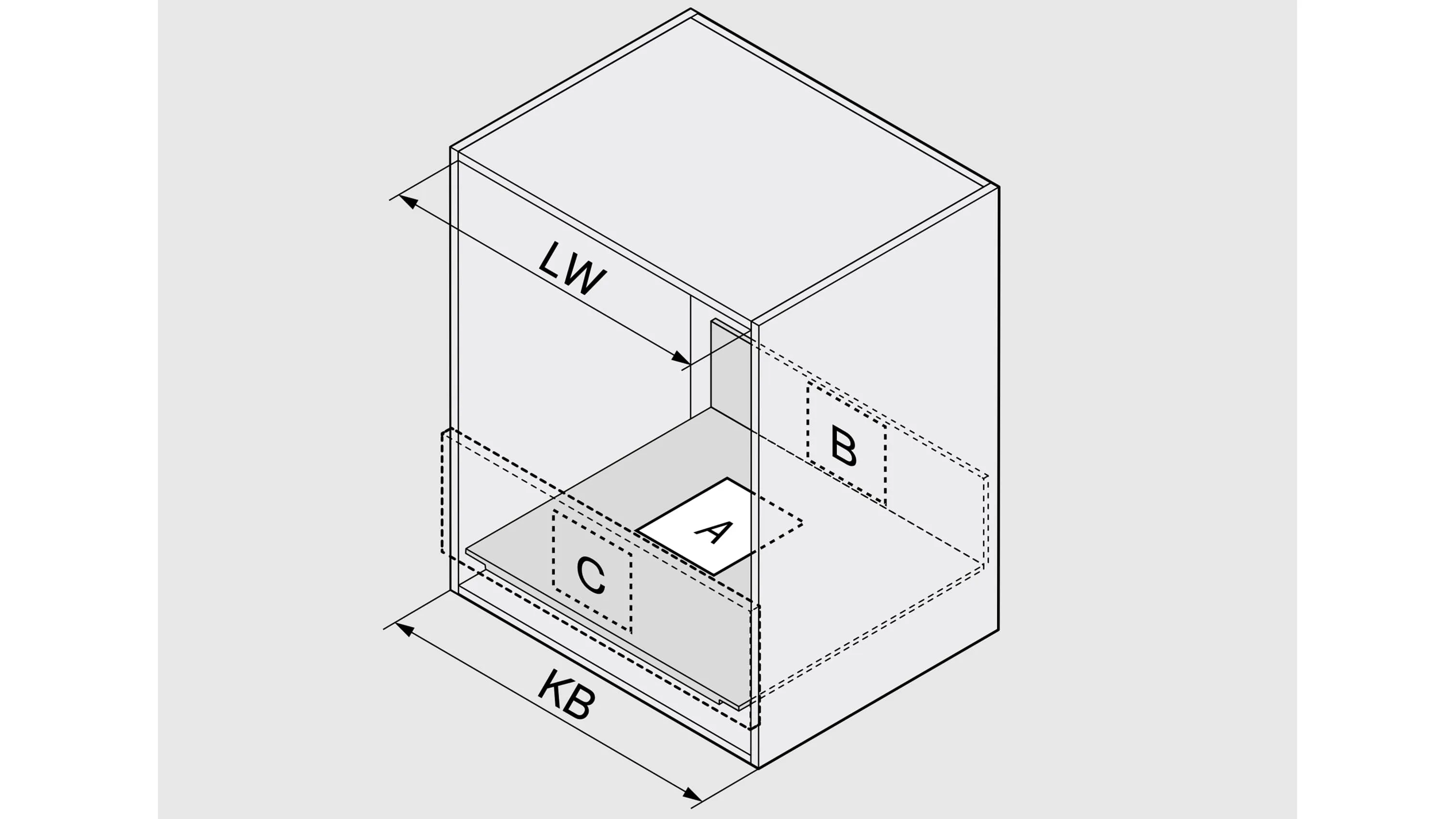

Die zwei Bezugsmaße nehmen Sie am Korpus: die lichte Weite (LW) zwischen den Korpusseiten und die Nennlänge (NL) der verbauten Korpusschiene. Beide Zuschnitte kommen aus 16 mm Plattenmaterial, farblich passend zur Zarge oder bewusst nach Vorliebe.
Zuschnitt-Rechner für Boden und Rückwand
Lichte Weite (LW), Nennlänge (NL) und Zargenhöhe eingeben, der Rechner liefert die fertigen Zuschnittmaße für Boden und Rückwand sowie die Bezugshöhe Y am Rückwandhalter. Material in allen Fällen 16 mm Platte.
Ergebnis
- Breite:
- —
- Tiefe:
- —
- Breite:
- —
- Höhe X:
- —
Markier-Maß für die Rückwand-Position bei der Montage des Rückwandhalters.
Material in allen Fällen 16 mm Plattenmaterial, farblich passend zur Zarge oder bewusst nach Vorliebe. Wer nicht selbst zuschneiden will, bestellt Boden mit Rückwand auf Maß in weiß, grau oder oriongrau direkt zum Bausatz.
Boden#

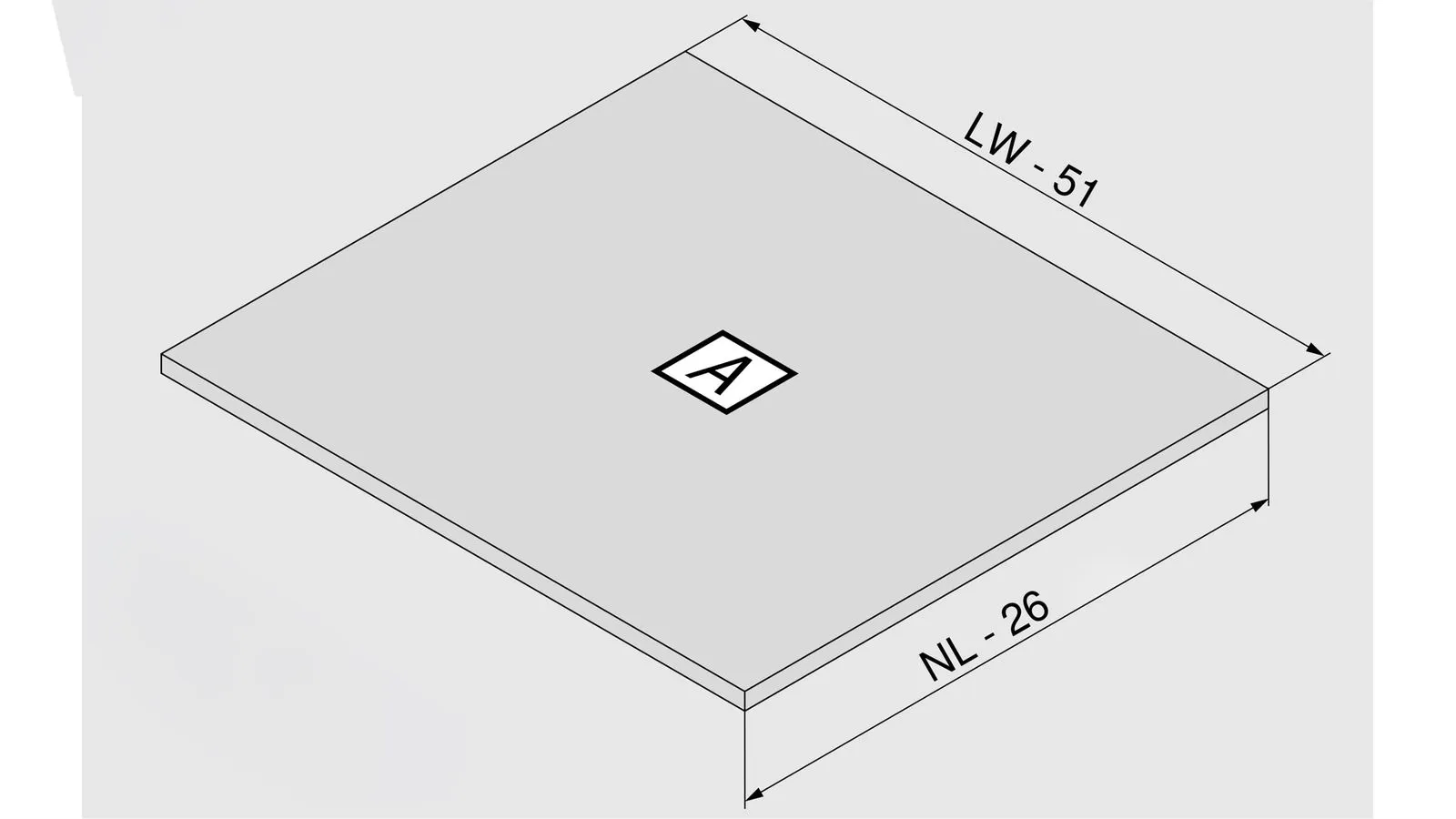

Der Boden (Teil A) ist LW minus 51 mm breit und NL minus 26 mm tief. Das Tiefenmaß gilt bei Holzrückwänden, weil die Rückwand hinter dem Boden auf den Rückwandhaltern sitzt.
Rückwand#

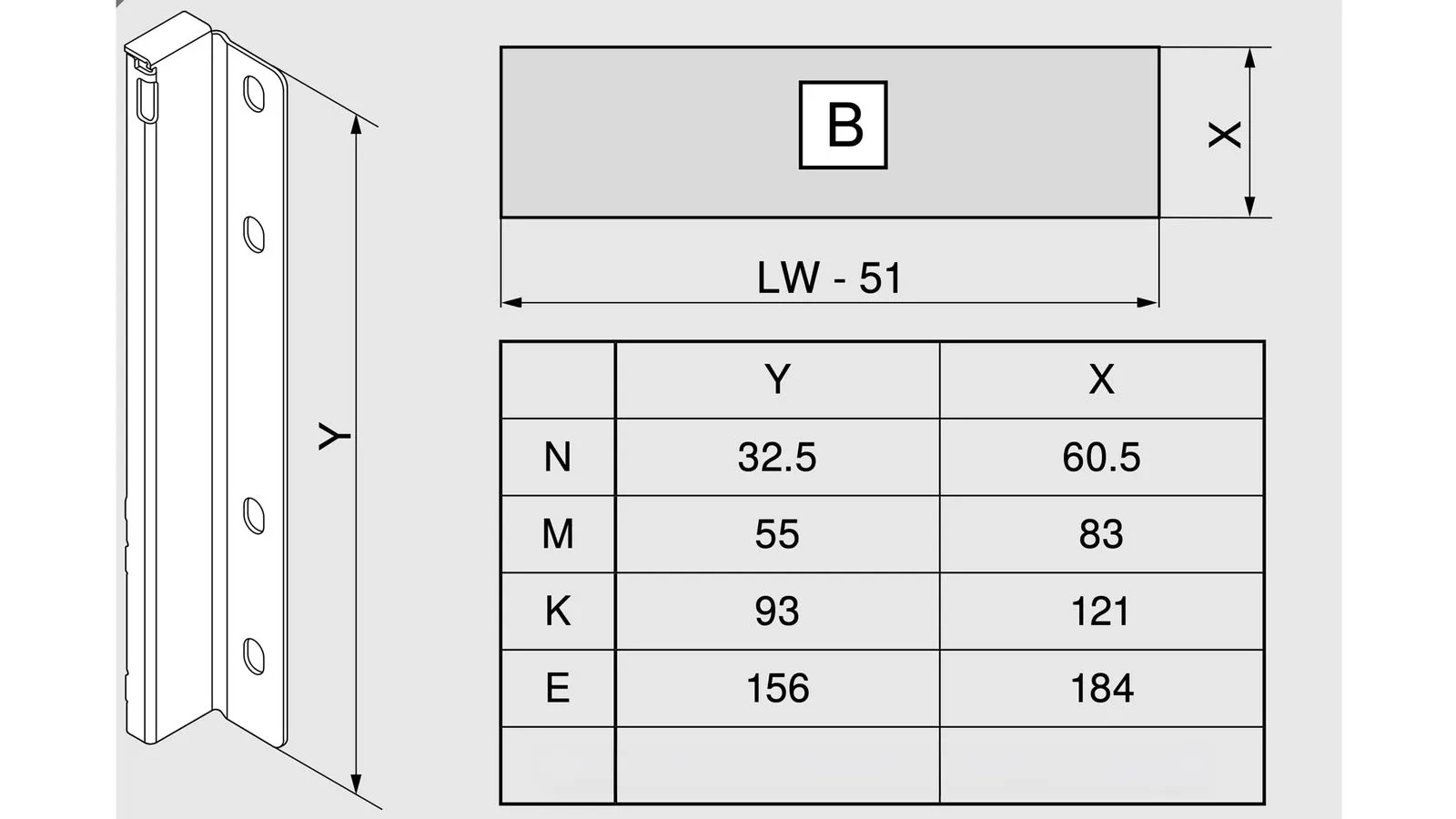

Die Rückwand (Teil B) ist ebenfalls LW minus 51 mm breit. Die Zuschnitt-Höhe X hängt von der Zargenhöhe ab, das Maß Y ist die zugehörige Bezugshöhe am Rückwandhalter:
| Zargenhöhe | X (Rückwand-Höhe) | Y (am Rückwandhalter) |
|---|---|---|
| N (68,5 mm) | 60,5 mm | 32,5 mm |
| M (91 mm) | 83 mm | 55 mm |
| K (129 mm) | 121 mm | 93 mm |
| E (192 mm) | 184 mm | 156 mm |
Wenn Sie nicht selbst zuschneiden wollen#
Zu jedem Bausatz lassen sich Boden und Rückwand fertig auf Maß mitbestellen, in weiß, grau und oriongrau. Das ist der häufigste Stolperstein bei Set-Bestellungen: Wer die Zuschnitte mitdenkt, baut in einem Durchgang zusammen, statt hinterher Plattenreste in der passenden Farbe zu suchen. Die NL für das Tiefenmaß bestimmen Sie wie in der FAQ Nennlänge und Anschraubpositionen der MERIVOBOX-Korpusschiene beschrieben.
