- Kategorie
- Topfband Eckanschlag
- Ausführung
- integrierte Blumotion Dämpfung - mit Schließautomatik (Feder) - Kreuzmontageplatte
- Besonderheit
- 0-Einsprung bei Türen mit Innenauszügen
- Einbautiefe
- Topfbohrung 11.5 mm
- Einsatzbereich
- Schränke mit Innen- oder Tablarauszügen (z. B. für Vorrats- / Apothekerschränke)
- Einstellmöglichkeit
- 3-dimensional (mit entsprechender Montageplatte)
- Höheneinstellung
- Platte: mit Exzenter +/- 2 mm
- Kröpfung
- Eckanschlag
- Lieferumfang
- 1 Scharnier - 1 Montageplatte
- Material
- Stahltopf
- Montage
- Tür am Korpus werkzeuglos (Clip-Technik) - Platte: mit EXPANDO-Spreizdübel
- Oberfläche/Farbe
- onyxschwarz
- Öffnungswinkel
- 155 Grad
- Seitenverstellung
- +/- 2 mm
- Tiefe
- Bohrtiefe der Befestigungsbohrungen 11.5 mm
- Tiefenverstellung
- +3/-2 mm - komfortabel über Gewindeschnecke
- Topfbefestigung
- zum Schrauben

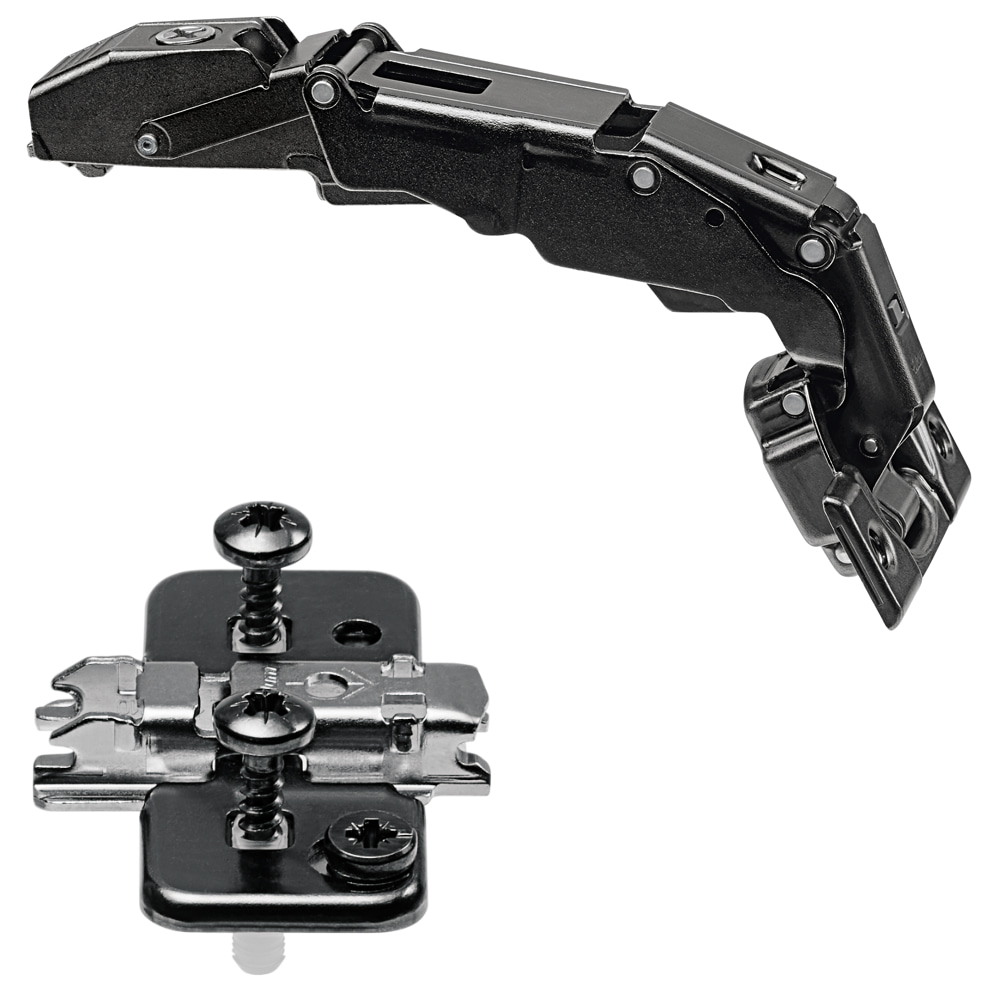

Weitwinkelscharnier mit einem Öffnungswinkel von 155 Grad - onyxschwarz
In den Ausführungen:
- 71B7550 gerade, Schraube / Feder
- 71B7590 gerade, INSERTA / Feder
Die Montageplatte befindet sich nicht im Lieferumfang und muss separat bestellt werden.
Im Set mit Montageplatte:
- 71B7550 gerade, Schraube / Feder + gerade Platte 77H3100E
- 71B7550 gerade, Schraube / Feder + Kreuzmontageplatte 174H7100E
- 71B7550 gerade, INSERTA / Feder + gerade Platte 77H3100E
- 71B7550 gerade, INSERTA / Feder + Kreuzmontageplatte 174H7100E
- Bei BLUMOTION - Dämpfung im Scharnierarm integriert
- CLIP top mit oder ohne Schließautomatik (Feder / zur Verwendung mit TIP-ON) erhältlich
- Deutlich geringere Bauhöhe (gegenüber dem Scharnier + Aufsteckteil)
- Hoher Bewegungskomfort
- Öffnungswinkel 155 Grad
- 0-Einsprung bei Eckanschlag (für Innen- oder Tablarauszüge)
- CLIP Mechanismus
- 3-dimensionale Einstellung (mit entsprechender Montageplatte)
- Hohe Qualität und Stabilität
- Topfbohrtiefe von nur 11,5 mm
- Einbohrmaß (der Topfabstand) beträgt 3-8 mm
- Werkzeuglose Befestigung auf Montageplatte
- Bei INSERTA zusätzlich werkzeuglose Montage des Topfes
- Komfortabler Tiefenverstellung über Gewindeschnecke
Zubehör: Öffnungswinkelbegrenzer und CLIP-Abdeckkappe
0-Einsprungscharnier
Das Topfscharnier wurde für Schränke mit Innenauszügen oder Tablarauszügen entwickelt.
Es werden keine Distanzleisten bei den Schubladen benötigt, weil das Scharnier nicht nach innen einspringt und somit die Auszüge problemlos am Band vorbei können (der Innenauszug darf hierbei nicht in der Höhe des Scharniers laufen). Es lassen sich mit diesen Topfbändern und den auch bei uns erhältlichen Innenauszügen, sehr gut bedienbare Vorratsschränke bzw. Apothekerschränke bauen.
Die bewährte Dämpfung Blumotion verschwindet ganz kompakt im Scharnier und schließt so versteckt und sanft die Möbeltür.
