Scharnierlösung 2 für nach innen öffnende Möbeltür 38B355BF22 COMPACT BLUMOTION Scharnier 107° inkl. Platte (Neu ab 2026)

Scharniere für nach innen öffnende Türen / Speisetür

Scharnierlösungen von Blum

In den Varianten:
- 1 x CLIP top BLUMOTION 110 Grad Innenanschlag mit Montageplatte 0 mm Distanz
- 1 x COMPACT BLUMOTION Scharnier inkl. Montageplatte

Empfohlene Anzahl der Scharniere:
Türgewicht bis 22 kg: 5 Scharniere
Türgewicht bis 27 kg: 6 Scharniere
Türgewicht bis 32 kg: 7 Scharniere

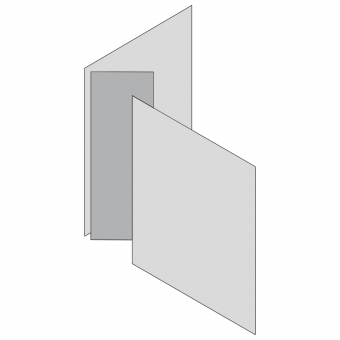

Mit verdreht verbautem, nach innen öffnenden CLIP top BLUMOTION-Scharnier verwandelt sich der Platz in der Küche in eine verdeckte Speisekammer. Es wird bei dieser Lösung ein Schrankverbau neben dem Durchgang benötigt.
Als Alternative ohne Schrankverbau neben dem Durchgang kann das amerikanische COMPACT Scharnier verwendet werden.
Bei beiden Lösungsansätzen wird ein griffseitiger Anschlag empfohlen, um die Anwendung vor Missbrauch durch das Aufdrücken der Türe von innen zu schützen. In diesem Fall wäre die Belastung auf die Scharniere sehr ungünstig.

1) Lösung mit CLIP top BLUMOTION 110 Grad Scharnier
Bei dieser Anwendung wird ein 110° Scharnier für Innenanschlag 71B3750 und eine Grundplatte Distanz 0 verwendet.

• Mit integrierter, deaktivierbarer Dämpfung (BLUMOTION)

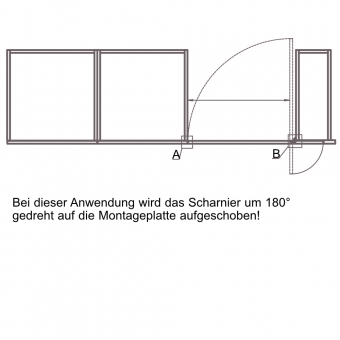

• Scharnier verdreht eingebaut (Topfbohrung am Korpus)
• Schrankverbau neben dem Durchgang notwendig
• Anschlag an Türinnenseite griffseitig nötig, damit Türe flächenbündig schließt
• Türe verdeckt scharnierseitig z.B. ein schmales Regal
• Höheneinstellung über Montageplatte
• CLIP Mechanismus (werkzeuglos)
• Für Türbreiten bis 900 mm
• Durchgangsbreite bis 700 mm
• 80.000 Bewegungszyklen getestet
• 3-dimensionale Fronteinstellung
• Komfortable Seiteneinstellung über Gewindeschnecke
• Werkzeuglose Montage und Demontage der Front

Grundsätzlich ist bei der CLIP top BLUMOTION 110 Grad Anwendung denkbar, dass mithilfe von Blum Distanzpuffern 993.2000 (Artikel 94305654) beim Regal und einer optimalen Einstellung der Scharniere der griffseitige Anschlag ersetzt werden kann. Somit wird erreicht, dass die Türe auf dem überstehenden Regal aufliegt und die Stellung der geschlossenen Türe eingestellt werden kann.

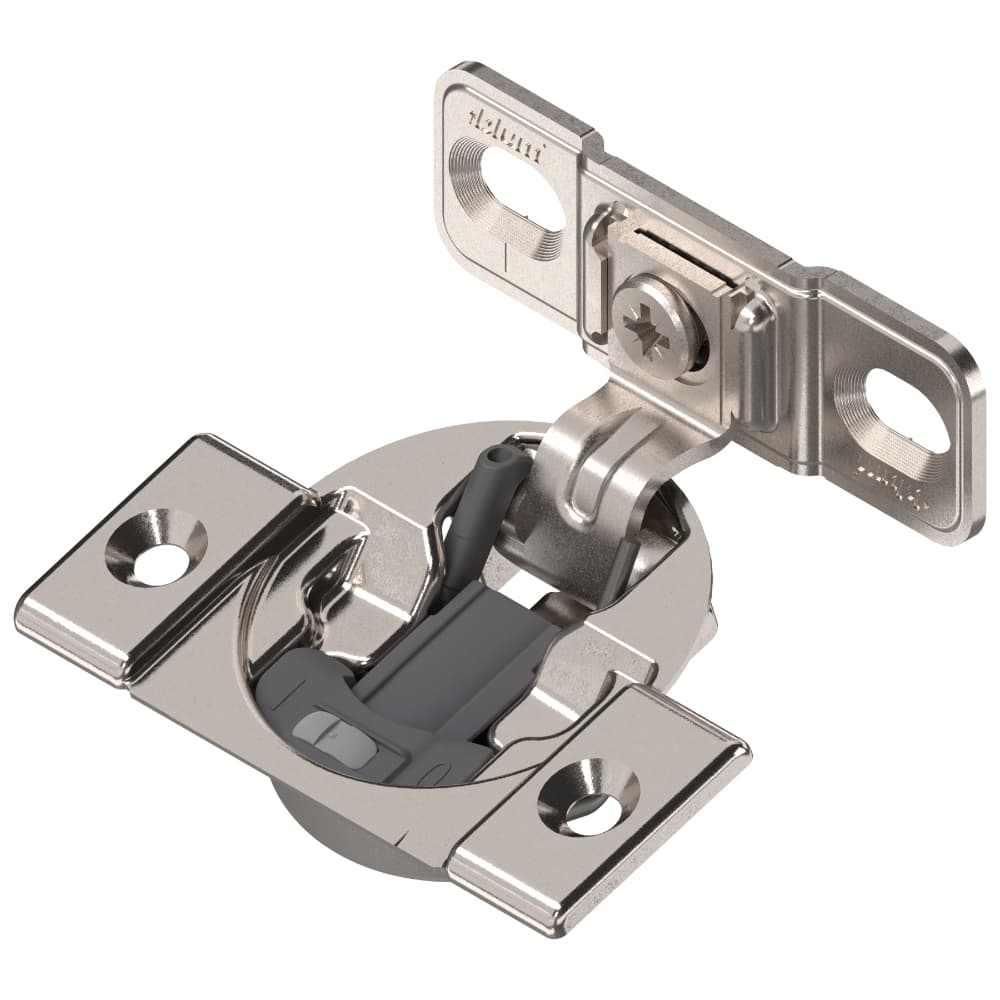

2) Lösung mit COMPACT BLUMOTION Scharnier mit Schließautomatik und integrierter Dämpfung
Das amerikanische COMPACT BLUMOTION Scharnier kann für eine Speistüranwendung ebenfalls eingesetzt werden. Im Gegensatz zum CLIP top BLUMOTION 110 Grad Scharnier wird hier kein Schrankverbau neben dem Durchgang benötigt.

• Mit integrierter, deaktivierbarer Dämpfung (BLUMOTION)
• Mit Schließautomatik (Feder)
• Einteiliges Scharnier inklusive Montageplatte

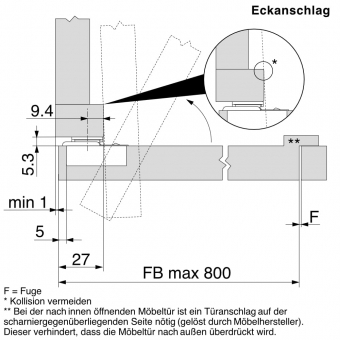

• Für Tübreiten bis 800 mm
• 2-dimensionale Fronteinstellung
• 80.000 Bewegungszyklen getestet
• Überdeckung in Inch: 1-3/8" oder größer
• Türspalt: 4,8 mm
• Schließbeginn: 30 Grad
• Überdeckung: 35 mm

Hinweis: Bei Verwendung von COMPACT 38B in Möbeln, die im Greifbereich von Kleinkindern sind, wird die Anwendung "Tür nach innen öffnend mit CLIP top BLUMOTION I CLIP top 110 Grad" empfohlen.

Optionales Zubehör:
956A1006F TIP-ON mit starker Feder für Fronten mit hoher Scharnieranzahl
Für Anwendungen, die hohe Ausstoßkräfte erfordern – z. B. schmale Fronten mit mehreren Scharnieren.

Hinweis zum Zubehör:
Nur bei deaktivierter Dämpfung lässt sich TIP-ON für Türen mit einem gedämpften CLIP top BLUMOTION-Scharnier kombinieren. Aktive BLUMOTION-Dämpfung und TIP-ON arbeiten sonst gegeneinander. Die Kombination CLIP top BLUMOTION mit ausgeschalteter Dämpfung plus TIP-ON mit Puffer ist sinnvoll, wenn ein Umbau des Möbels auf Griffe möglich bleiben soll: Dann reicht es, die Dämpfung am Scharnier wieder einzuschalten und die TIP-ON-Einheit für Türen zu entfernen, ein Scharnierwechsel ist nicht nötig.
