- Kategorie
- Aventos HL Einzelartikel ab 2024
- Ausführung
- kompatibel mit Servo-Drive - symmetrisch
- Bestellhinweis
- Zur Auswahl des richtigen Kraftspeichers wird die Korpushöhe KH und das Gewicht der Front inkl. Griff benötigt.
- Einsatzbereich
- Hoch- / Oberschrank (wenn Platz) mit darüberliegenden Fronten - kleinflächigere / einteilige Fronten - Fronten darüber
- Einstellung
- stufenloser Stopp einstellbar mittels Akkuschrauber (Kreuzschlitz T20)
- Gewicht der Front
- von 2-12.25 kg bis 2.5-14 kg
- Korpusbreite KB
- bis 1800 mm
- Korpushöhe
- 390-580 mm
- lichte Korpustiefe
- min. 262 mm
- Lieferumfang

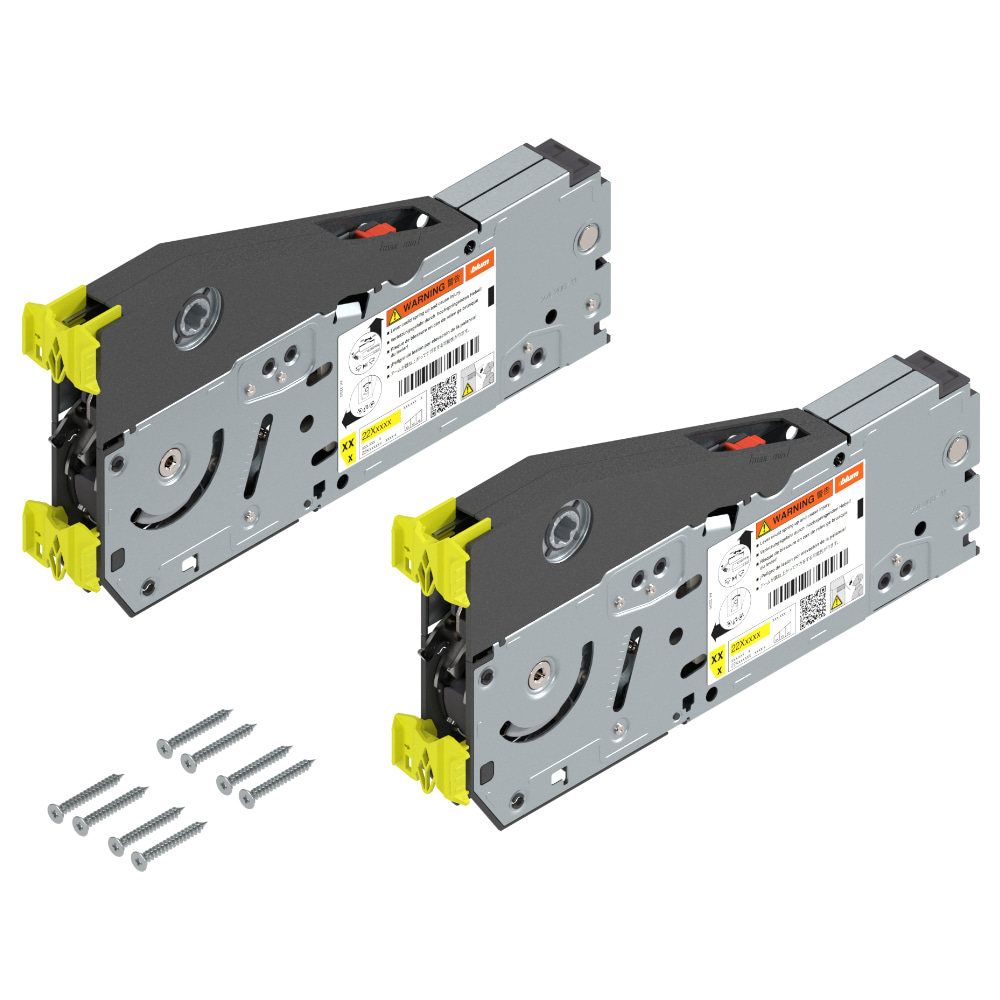

- 2 x Kraftspeicher - 8 x Spanplattenschrauben Ø 4 x 35 mm - inkl. Positionsfindung
- Material
- Stahl / Kunststoff
- Montage

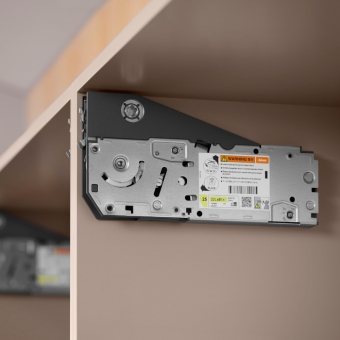

- Befestigung am Korpus durch Schrauben
- Oberfläche/Farbe
- verzinkt
- Verstellung
- 3-dimensionale Fronteinstellung
- verwendbar für
- AVENTOS HL top Hochliftklappe - dünne Fronten - Holz- / Alurahmenfronten - Gehrungs- / Falzanwendungen
Kraftspeicher-Sets für AVENTOS Hochliftklappe HL top, kompatibel mit SERVO DRIVE
Lieferumfang: 2 x Kraftspeicher
(mit Holzschrauben oder mit vormontierten Systemschrauben)
In den Ausführungen (für Korpushöhe KH / Frontgewicht FG):
mit Spanplattenschrauben inkl. Positionsfindung
22L2200
- von KH 300-340 mm / FG 1,5-9 kg bis KH 340-390 mm / FG 1,75-10 kg
22L2500
- von KH 390-540 mm / FG 2-12,25 kg bis KH 480-580 mm / FG 2,5-14 kg
mit vormontierten Systemschrauben
22L2210
- von KH 300-340 mm / FG 1,5-9 kg bis KH 340-390 mm / FG 1,75-10 kg
22L2510
- von KH 390-540 mm / FG 2-12,25 kg bis KH 480-580 mm / FG 2,5-14 kg
Wichtiger Bestellhinweis: Für die richtige Auswahl des Klappenbeschlags benötigen Sie die Korpushöhe KH und das Gewicht der Front inklusive Griff.
Eine Tabelle zum errechnen des Frontgewichts finden Sie unter den Downloads.
● Einfache Befestigung am Korpus durch Schrauben
● Kompatibel mit SERVO-DRIVE (SERVO-DRIVE Einheit muss extra bestellt werden)*
● Stufenloser Stopp in jeder Öffnungsposition einfach mittels Akkuschrauber einstellbar (Kreuzschlitz Gr. 2 / L 39 mm)
* Mit der elektrischen Bewegungsunterstützung SERVO-DRIVE lassen sich selbst große Fronten komfortabel öffnen und schließen.
- Gut geeignet für kleinflächigere, einteilige Fronten
- Elektrogeräte verschwinden hinter einer optisch durchgängigen Schrankfront
- Werkzeuglose Montage
- 3-dimensionale Fronteinstellung
- Gleiche Befestigungspositionen der HS top und HL top Kraftspeicher
- Kraftspeichereinstellung von vorne Integrierte Sicherheit
- Integrierte BLUMOTION-Einstellung
- CLIP-Montage
- Querstabilisierung
- 5 Kraftspeichertypen (symmetrisch)
- 4 Hebelpakete Keine Scharniere notwendig
- Bewegungstechnologien BLUMOTION oder grifflos mit SERVO-DRIVE möglich
Die SERVO-DRIVE-Einheit ist klein und verschwindet zusammen mit dem Kraftspeicher unaufdringlich im Korpus. Die Montage der Einheit erfolgt werkzeuglos durch leichtgängiges Aufclippen. LED-Farbsignale führen anschließend ganz intuitiv durch die Inbetriebnahme und bestätigen die richtige (SERVO-DRIVE Einheit und Zubehör muss extra bestellt werden).
Alle Montagefilme auf einen Blick: hier klicken
Link zu den Downloads (Anleitungen etc.) für AVENTOS von Blum:Klappensysteme Aventos Übersicht
