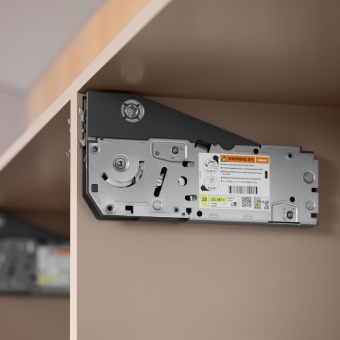

AVENTOS Kraftspeicher HL top Hochliftklappe 22L2210 Kraftsp.Set HL top / SD 1,5-10 kg - vormont.

Artikelnummer: 94771633

Kraftspeicherset Aventos HL top Hochliftklappe, mit SYSTEM-Schrauben - kompatibel mit SERVO-DRIVE - symmetrisch - Korpushöhe / Frontgewicht von 300-340 mm (1,5-9 kg) bis 340-390 mm (1,75-10 kg) - Blum 22L2210

Sofort lieferbar - 4 x am Lager - Lieferzeit in 3-5 Werktage bei Ihnen passendes Zubehör



Aventos HL top Blumotion-Einstellung

Aventos HL top Kraftspeicher mit Spanplattenschrauben

Aventos HL top Kraftspeicher mit Systemschrauben

Aventos HL top Kraftspeichereinstellung
Technische Details
Kategorie
Aventos HL Einzelartikel ab 2024
Ausführung
kompatibel mit Servo-Drive - symmetrisch
Bestellhinweis
Zur Auswahl des richtigen Kraftspeichers wird die Korpushöhe KH und das Gewicht der Front inkl. Griff benötigt.
Einsatzbereich
Hoch- / Oberschrank (wenn Platz) mit darüberliegenden Fronten - kleinflächigere / einteilige Fronten - Fronten darüber
Einstellung
stufenloser Stopp einstellbar mittels Akkuschrauber (Kreuzschlitz T20)
Gewicht der Front
von 1.5-9 kg bis 1.75-10 kg
Korpusbreite KB
bis 1800 mm
Korpushöhe
300-390 mm
lichte Korpustiefe
min. 262 mm
Lieferumfang
2 x Kraftspeicher
Material
Stahl / Kunststoff
Montage

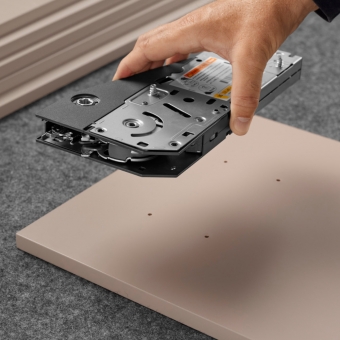

Befestigung am Korpus mit vormontierten Systemschrauben
Oberfläche/Farbe
verzinkt
Verstellung
3-dimensionale Fronteinstellung
verwendbar für
AVENTOS HL top Hochliftklappe - dünne Fronten - Holz- / Alurahmenfronten - Gehrungs- / Falzanwendungen

Kraftspeicher-Sets für AVENTOS Hochliftklappe HL top, kompatibel mit SERVO DRIVE

Lieferumfang: 2 x Kraftspeicher
(mit Holzschrauben oder mit vormontierten Systemschrauben)

In den Ausführungen (für Korpushöhe KH / Frontgewicht FG):
mit Spanplattenschrauben inkl. Positionsfindung 22L2200
- von KH 300-340 mm / FG 1,5-9 kg bis KH 340-390 mm / FG 1,75-10 kg 22L2500
- von KH 390-540 mm / FG 2-12,25 kg bis KH 480-580 mm / FG 2,5-14 kg
mit vormontierten Systemschrauben 22L2210
- von KH 300-340 mm / FG 1,5-9 kg bis KH 340-390 mm / FG 1,75-10 kg 22L2510
- von KH 390-540 mm / FG 2-12,25 kg bis KH 480-580 mm / FG 2,5-14 kg

Wichtiger Bestellhinweis: Für die richtige Auswahl des Klappenbeschlags benötigen Sie die Korpushöhe KH und das Gewicht der Front inklusive Griff.

Eine Tabelle zum errechnen des Frontgewichts finden Sie unter den Downloads.

 Einfache Befestigung am Korpus durch Schrauben
● Kompatibel mit SERVO-DRIVE (SERVO-DRIVE Einheit muss extra bestellt werden)*
● Stufenloser Stopp in jeder Öffnungsposition einfach mittels Akkuschrauber einstellbar (Kreuzschlitz Gr. 2 / L 39 mm)

* Mit der elektrischen Bewegungsunterstützung SERVO-DRIVE lassen sich selbst große Fronten komfortabel öffnen und schließen.

  • Gut geeignet für kleinflächigere, einteilige Fronten

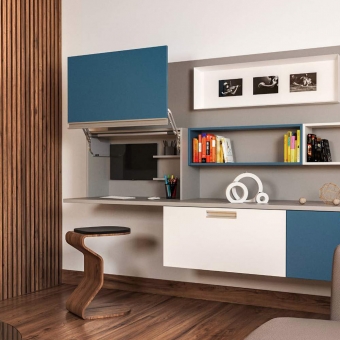

  • Elektrogeräte verschwinden hinter einer optisch durchgängigen Schrankfront
  • Werkzeuglose Montage
  • 3-dimensionale Fronteinstellung
  • Gleiche Befestigungspositionen der HS top und HL top Kraftspeicher
  • Kraftspeichereinstellung von vorne Integrierte Sicherheit
  • Integrierte BLUMOTION-Einstellung
  • CLIP-Montage
  • Querstabilisierung
  • 5 Kraftspeichertypen (symmetrisch)
  • 4 Hebelpakete Keine Scharniere notwendig
  • Bewegungstechnologien BLUMOTION oder grifflos mit SERVO-DRIVE möglich

Die SERVO-DRIVE-Einheit ist klein und verschwindet zusammen mit dem Kraftspeicher unaufdringlich im Korpus. Die Montage der Einheit erfolgt werkzeuglos durch leichtgängiges Aufclippen. LED-Farbsignale führen anschließend ganz intuitiv durch die Inbetriebnahme und bestätigen die richtige (SERVO-DRIVE Einheit und Zubehör muss extra bestellt werden).

Alle Montagefilme auf einen Blick: hier klicken

Link zu den Downloads (Anleitungen etc.) für AVENTOS von Blum:Klappensysteme Aventos Übersicht
