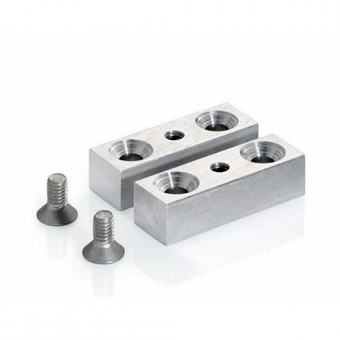

Endanschlag mit Schrauben für Linearführung Accuride DA0116-STOPRC 2 Endanschl. inkl. Schrauben

Artikelnummer: 68216839

Accuride DA0116-STOPRC Endanschlag - Aluminium - L 48 x B 7,5 x H 15 mm - 1 Paar inkl. Schrauben


Video Linearführung DA0116RC mit Laufwagen
Technische Details
Kategorie
Linearführung
Breite
7.5 mm
Höhe
15 mm
Länge
48 mm
Lieferumfang
2 x Endanschlag inkl. 2 Schrauben
Material
Aluminium
Montage
6.6 mm-Löcher auf Mittellinie bohren (angesenkt)

Accuride DA0116RC stark belastbare Linearführung mit Kugelumlaufwagen

Schienen aus Aluminium
Kugelumlaufwagen aus Kunststoff mit:

- Edelstahl-Kugeln oder
- Kunststoff-Kugeln (fettfrei - ruhiger Lauf)
Lastwert bis zu 360 kg
Korrosionsbeständig

Jeweils 1 Stück:
- Linearführung L 1790 / B 65 / H 23 mm
- Linearführung L 2400 / B 65 / H 23 mm*
* (Lieferung nur innerhalb Deutschlands / zzgl. Versandaufschlag)
- Endanschlag inkl. 2 Schrauben L 48 / B 7,5 / H 15 mm
- Laufwagen mit Edelstahl-Kugelpaket L 177 / B 48 / H 21 mm
- Laufwagen mit Kunststoff-Kugelpaket L 177 / B 48 / H 21 mm

Wichtiger Hinweis:
Die Laufwagen müssen direkt von der Schutzverpackung in die Laufschiene geschoben werden.
Gewicht gleichmäßig über den / die Wagen verteilen.
Der Winkel DS0116-BRKT01RC muss verwendet werden, um Kunststoff-Bauteile zu schützen, wenn Endanschläge einer Schlagbeanspruchung ausgesetzt sind.
Es wird empfohlen, bei Anwendungen mit hohen Stoßbelastungen zusätzliche externe Anhaltevorrichtungen vorzusehen.
Aufgrund der vielfältigen Einsatzmöglichkeiten und den dadurch bedingten Montageformen wird außerdem empfohlen, dieses Produkt im Rahmen ihrer spezifischen Einsatzbedingungen zu testen.

Montage: Schienen auf gewünschte Länge zuschneiden und Bohrungen Ø 6,6 mm vornehmen. Verschraubung des Materials direkt in Laufwagen mittels M6 Schraube.
Unendliche Schienenlängen möglich. Schienenenden aneinander fügen und mithilfe der Mittellinien ausrichten

Erforderliches Zubehör: Metallschrauben Senkkopf DIN 965 / Metallschrauben Pan-Head DIN 7985 (nicht im Lieferumfang enthalten)

Die Accuride Linearführung mit Kugelumlaufwagen ist ideal für Bereiche, in denen eine reibungsarme Bewegung benötigt wird, wo jedoch Präzisionslinearführungen möglicherweise „over-engineered“ und somit vergleichsweise teuer sind.

Typische Anwendungen:

  • Bewegung und Positionierung von Arbeitsflächen
  • Maschinenschutzvorrichtungen
  • Schiebewände und Türen
