- Kategorie
- Topfscharnier Innenanschlag
- Ausführung
- ohne Dämpfung - mit Zuhaltung (Feder) - Kreuzmontageplatte
- Bohrdurchmesser
- Topf 35 mm
- Bohrtiefe
- 0.5 mm
- Distanz
- 0 mm
- Einstellmöglichkeit
- 3-dimensionale Fronteinstellung - Höheneinstellung an Platte: +/- 3 mm mit Langloch
- Höhe
- Platte 8.5 mm
- Kröpfung
- Innenanschlag (18 mm)
- Lieferumfang
- 1 Scharnier mit 1 Montageplatte
- Material
- Stahltopf
- Montage
- Tür am Korpus werkzeuglos (Clip-Technik)
- Oberfläche
- vernickelt
- Öffnungswinkel
- 100 Grad
- Seitenverstellung
- +/- 2 mm
- Tiefenverstellung
- +3/-1 mm - mit Schraube
- Topfbefestigung
- Schraubversion

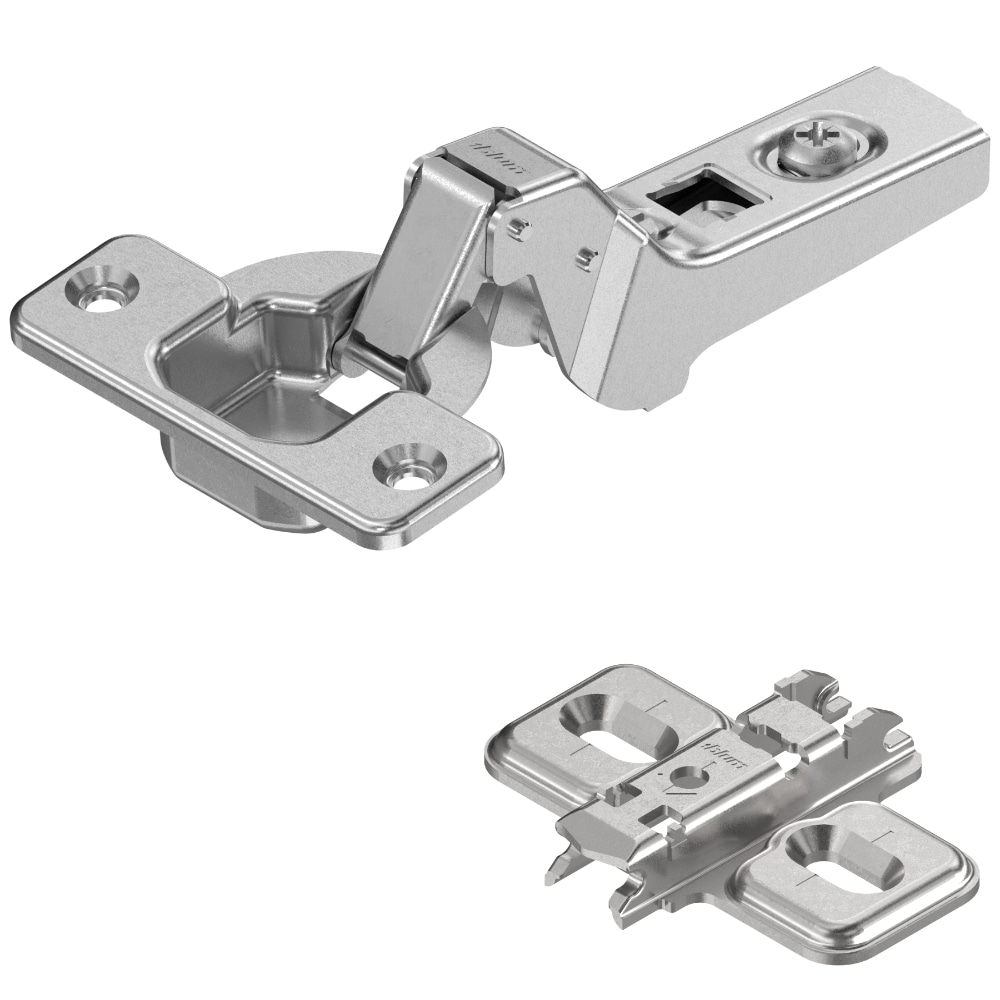

100-Grad-Standardscharnier Blum 71M2550 mit Montageplatte, Mittelanschlag
In den Ausführungen:
- 71M2750 Scharnier einzeln: alte Montageplatte ist intakt und bleibt
- 71M2750 + gerade Platte 175H3100: alte Platte 8,5 mm hoch (Distanz 0)
- 71M2750 + gerade Platte 175H3130: alte Platte 11,5 mm hoch (Distanz 3)
- 71M2750 + Kreuzplatte 173L6100: alte Platte 8,5 mm hoch, Befestigung 37 mm
- 71M2750 + Kreuzplatte 173L6130: alte Platte 11,5 mm hoch, Befestigung 37 mm
- CLIP top 100°-Scharnier (ungedämpft)
- CLIP top mit Zuhaltung (Schließautomatik / Feder)
- Öffnungswinkel 100°, 3-dimensionale Fronteinstellung
- Werkzeuglose Montage und Demontage der Front am Korpus
CLIP Montageplatte 175H3100/175H3130, gerade (20/32 mm)
Material: Stahl
Oberfläche: vernickelt
Montageplattnform: gerade
Distanz: 0 / 3 mm
Höhe: 8,5 / 11,5 mm
Abstand zwischen den 1. Befestigungsposition: 20 mm
Abstand zwischen den Befestigungspositionen: 32 mm
Mit Exzenter-Höheneinstellung +/-2 mm
CLIP top Kreuzmontageplatte 173L6100/173L1630 (37/32 mm)
Material: Stahl
Oberfläche: vernickelt
Montageplattenform: Kreuzform
Distanz: 0 / 3 mm
Höhe: 8,5 / 11,5 mm
Abstand Korpusvorderkante zur 1. Befestigungsposition: 37 mm
Abstand zwischen den Befestigungspositionen: 32 mm
Höheneinstellung: +/- 3 mm
Höheneinstellung: mit Langloch
