Plattenverbinder ab 22 mm Stärke, 48-60 mm Spannverb. M6x100 / Bohr-Ø 35 mm

Artikelnummer: 68213739

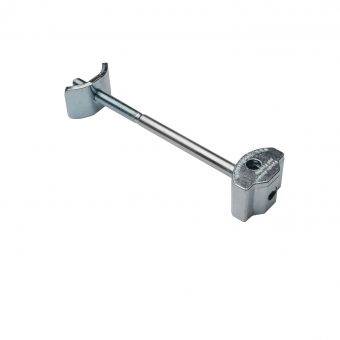

Spannverbinder, Ganzmetallgehäuse - Länge 116 mm - Bohrmaß 48-60 mm - Ø 35 mm - Bohrtiefe 20 mm - ab 22 mm Plattenstärke - großer Toleranzausgleich - enorme Spannweite - zum Einlassen - mit Schnellverspannung

Sofort lieferbar - 2 x am Lager - Lieferzeit in 3-5 Werktage bei Ihnen
Technische Details
Kategorie
Korpus & Möbelverbinder
Ausführung
UT mit Metallgehäuse
Besonderheit
ohne Verwendung eines Schraubschlüssels
Bohrdurchmesser
35 mm
Bohrtiefe
20 mm
Einsatzbereich
für gerade Plattenstöße oder auf Gehrung geschnittene Platten - dünne Platten
für Holzdicke
ab ca. 22 mm Plattenstärke
Hinweis
Akkuschrauber mit niedrigster Drehmomentstufe verwenden.
Höhe
9.5 mm
Länge
Bolzen BL 116 mm
Lieferumfang
1 Stück (bestehend aus Bolzen / Gehäuse und Klemmplatte)
Maße
Bohrmaß = 48-60 mm
Material
Gehäuse Zinkdruckguss - Bolzen und Segmentteil Stahl
Montage
Verbinder in Arbeitsplatten in vorgefertigten Bohrungen und Ausfräsungen einlassen und mit 6-Kantschlüssel Bit SW5 verspannen
Oberfläche
verzinkt
verwendbar für
alle Holz- und Plattenmaterialien

Spannverbinder für eine schnelle und stabile Verbindung von Arbeitsplatten
Ein im Druckgussgehäuse integriertes 90° Umlenkgetriebe mit 4 mm Innensechskant ermöglicht eine kinderleichte, sehr schnelle und robuste Verbindung von schweren Arbeitsplatten mittels Akkuschrauber.

Lieferumfang: 1 Verbinder bestehend aus Gewindestange (Bolzen), Gehäuse und Klemmplatte

Vorteile:
- Sehr schnelle, horizontale Verbindung
- Großer Toleranzausgleich
- Enormer Spannbereich
- Für Platten ab ca. 14 mm bis 22 mm Plattenstärken
- Kraftschlüssiger Anzug durch Feingewinde
- Bequemes Anziehen mittels Akkuschrauber oder Innensechskantschlüssel SW5

In den Ausführungen:

für Plattenstärken ab ca.  22 mm / für Topfloch-Bohrung Ø 35 mm
- Bolzenlänge 81 mm / Bohrmaß = 33-44 mm / Metallgehäuse
- Bolzenlänge 165 mm / Bohrmaß = 73-86 mm / Metallgehäuse

für Plattenstärken ab min. 14 mm / für Topfloch-Bohrung Ø 25 mm
- Bolzenlänge 102 mm / Bohrmaß = 42-49 mm / mit gekröpfter Klemmplatte

Bohrtiefe: 20 / 12,5 mm
Bohrdurchmesser: 25 / 35 mm
Antrieb: Sechskant SW5

Montage: Verbinder in vorgefertigten Bohrungen und Ausfräsungen der Arbeitsplatten einlassen und mit einem Sechskantschlüssel verspannen.
Hinweis: Eindrehen des Bolzens in die Klemmplatte entgegen dem Uhrzeigersinn (Linksgewinde), damit der Verbinder wie gewohnt im Uhrzeigersinn angezogen werden kann. Akkuschrauber mit niedrigster Drehmomentstufe verwenden.
