Blum AMPEROS AC: Steckdose im Auszug richtig planen

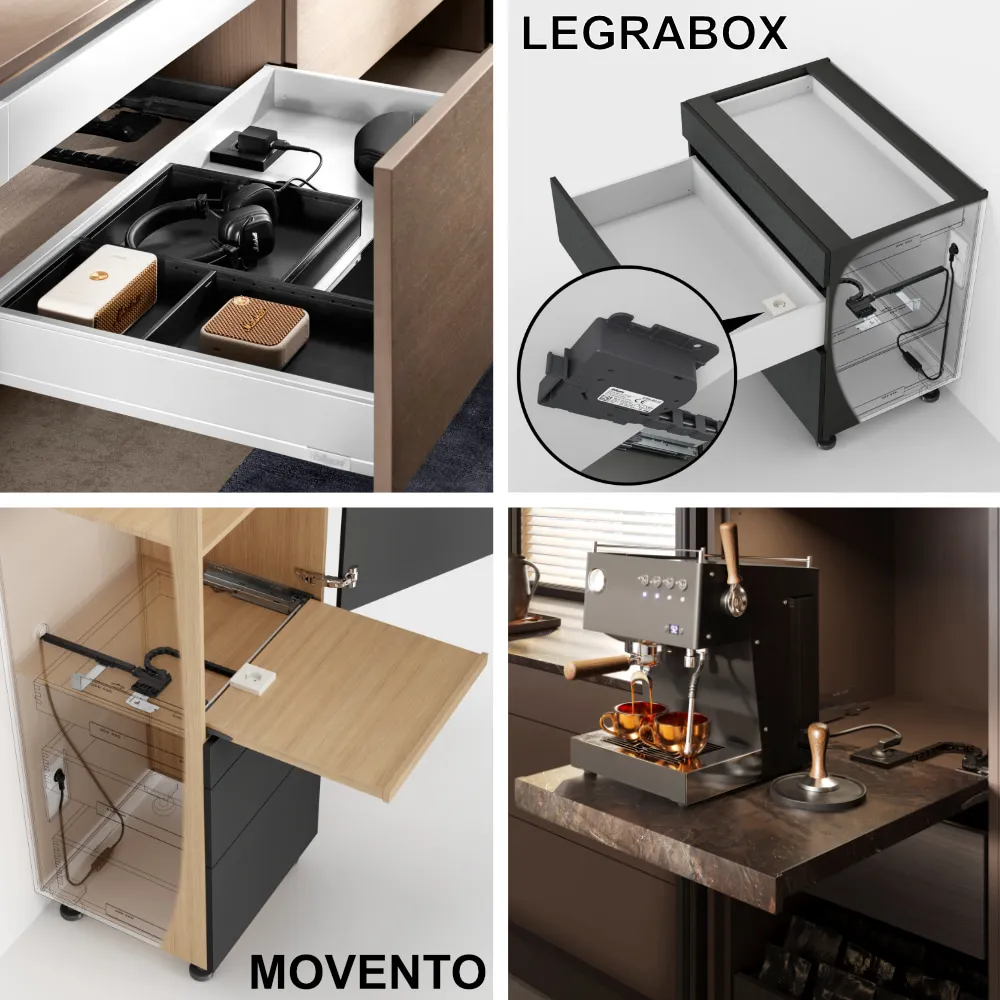

AMPEROS ACGlossarAMPEROS AC ist eine Blum-Lösung für Strom im Möbel. Sie setzt eine 230-V-Steckdose in den Boden eines LEGRABOX- oder MOVENTO-Auszugs. setzt eine 230-V-Steckdose in den Boden eines Auszugs und führt den Strom über eine Energiekette dorthin, ohne dass beim Öffnen etwas spannt oder scheuert. Blum gibt das System für LEGRABOXGlossarLEGRABOX ist ein Blum-Boxsystem mit schlanker, geradliniger Metallzarge. Es wird für Schubkästen und Auszüge eingesetzt, bei denen die schmale Zarge sichtbar bleibt. und MOVENTOGlossarMOVENTO ist Blums verdecktes Unterflur-Führungssystem für Holzschubkästen, mit synchronisiertem Schwebelauf und vierdimensionaler Fronteinstellung. frei, in den Nennlängen 450 bis 550 mm. Nachrüsten geht.

In den Produkttexten kommen die Bedingungen kaum vor. Vier Maße und ein Ausschluss entscheiden darüber, ob AMPEROS AC in einen geplanten Korpus passt. Die stehen besser vor dem Zuschnitt fest als danach.

Was es ist#

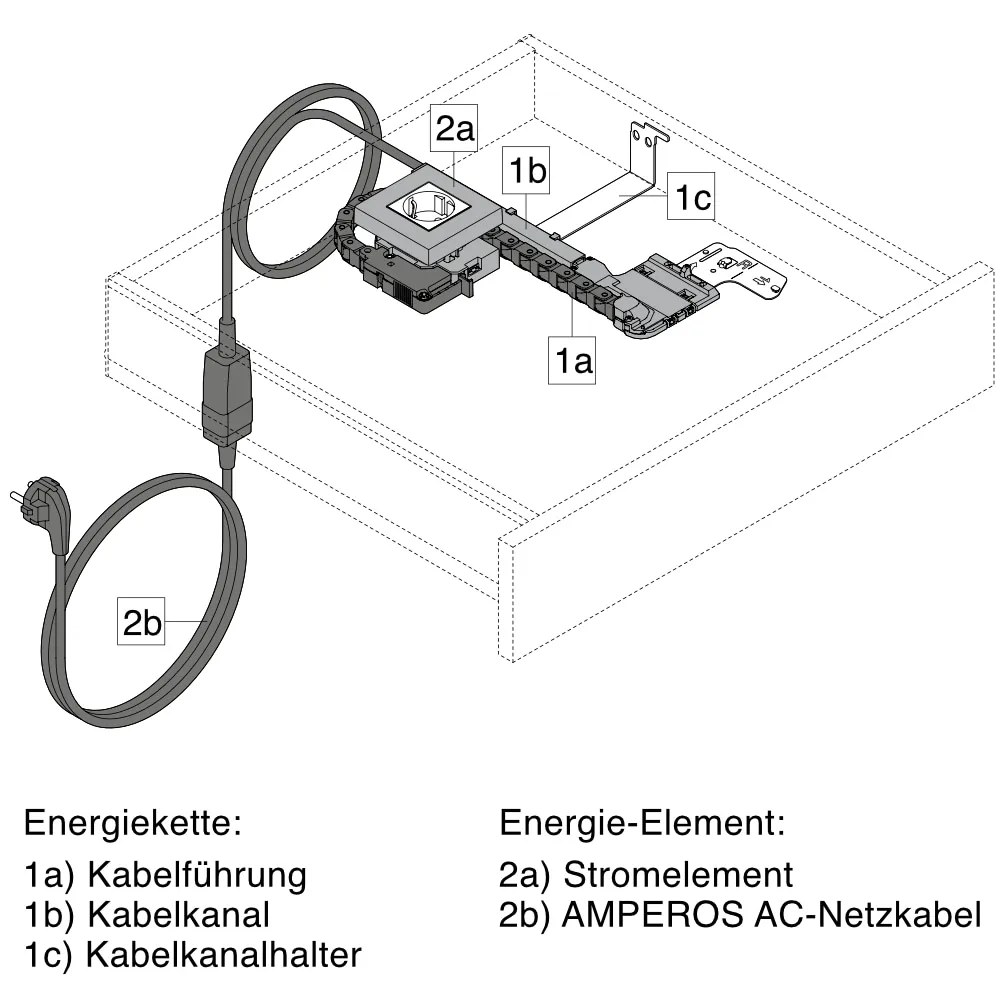

Zwei Baugruppen, die Sie getrennt bestellen. Das Energie-Element besteht aus dem Stromelement, das von unten in den Schubkastenboden kommt, und dem Netzkabel, das hinten aus dem Korpus geht. Die Energiekette besteht aus der Kabelführung, dem Kabelkanal und dem Kabelkanalhalter.

Die Kette hängt sich in die TIP-ON BLUMOTIONGlossarTIP-ON BLUMOTION kombiniert griffloses Öffnen durch Antippen mit gedämpftem Schließen. Die Funktion arbeitet mechanisch und braucht keinen Strom.-Schnittstelle der Führungsschiene ein. Das ist der Grund, warum das System so eng an LEGRABOX und MOVENTO hängt: Blum nutzt eine Schnittstelle, die es an anderen Schienen nicht in dieser Form gibt.

Elektrisch sind es 100 bis 240 V AC bei 16 A Nennstrom, Steckdosentyp F, Schutzklasse I, Schutzart IP20. Blum rechnet mit 100 000 Öffnungs- und Schließzyklen im häuslichen Gebrauch. Für den Objektbereich schließt Blum den Einsatz damit aus.

Was Sie bestellen müssen#

Ein Stromelement plus ein Kabelführungs-Set, also zwei Positionen im Warenkorb. Das Stromelement gibt es in Weiß hochglanz und Schwarz matt, die Kabelführung nur in Schwarz.

Das Kabelführungs-Set richtet sich nach der NennlängeGlossarDie Nennlänge (NL) ist die angegebene Länge einer Schubkastenführung. Sie ist wichtig, damit Führung, Schubkasten und Korpustiefe zusammenpassen. Für Holzschubkästen an TANDEM und MOVENTO gilt immer: Schubkastenlänge (Außentiefe des Kastens) = Nennlänge minus 10 mm.:

Set	LEGRABOX	MOVENTO	LignoShop-Nummer
ESS.T1700	NL 450 mm	NL 450 mm	Kabelführung NL 450 mm
ESS.T1900	NL 500 mm	NL 480 bis 520 mm	Kabelführung NL 500 mm
ESS.T2200	NL 550 mm	NL 550 mm	Kabelführung NL 550 mm

Beim Stromelement wählen Sie nur die Farbe: weiß hochglanz oder schwarz matt.

Die vier Maße, die vorher feststehen müssen#

Lichte Korpusweite. AMPEROS AC braucht mindestens 336 mm. Mit TIP-ON BLUMOTION steigt der Wert auf 362 mm, mit SERVO-DRIVEGlossarSERVO-DRIVE ist die elektrische Öffnungsunterstützung von Blum. Durch leichtes Antippen öffnet sich ein Auszug, eine Klappe oder eine bestimmte Gerätefront elektrisch unterstützt. auf 562 mm. Der schmale Unterschrank fällt damit raus.

Nennlänge. Blum gibt nur 450 bis 550 mm frei. Kürzere und längere Auszüge nennt Blum nicht, also gibt es sie für dieses System auch nicht.

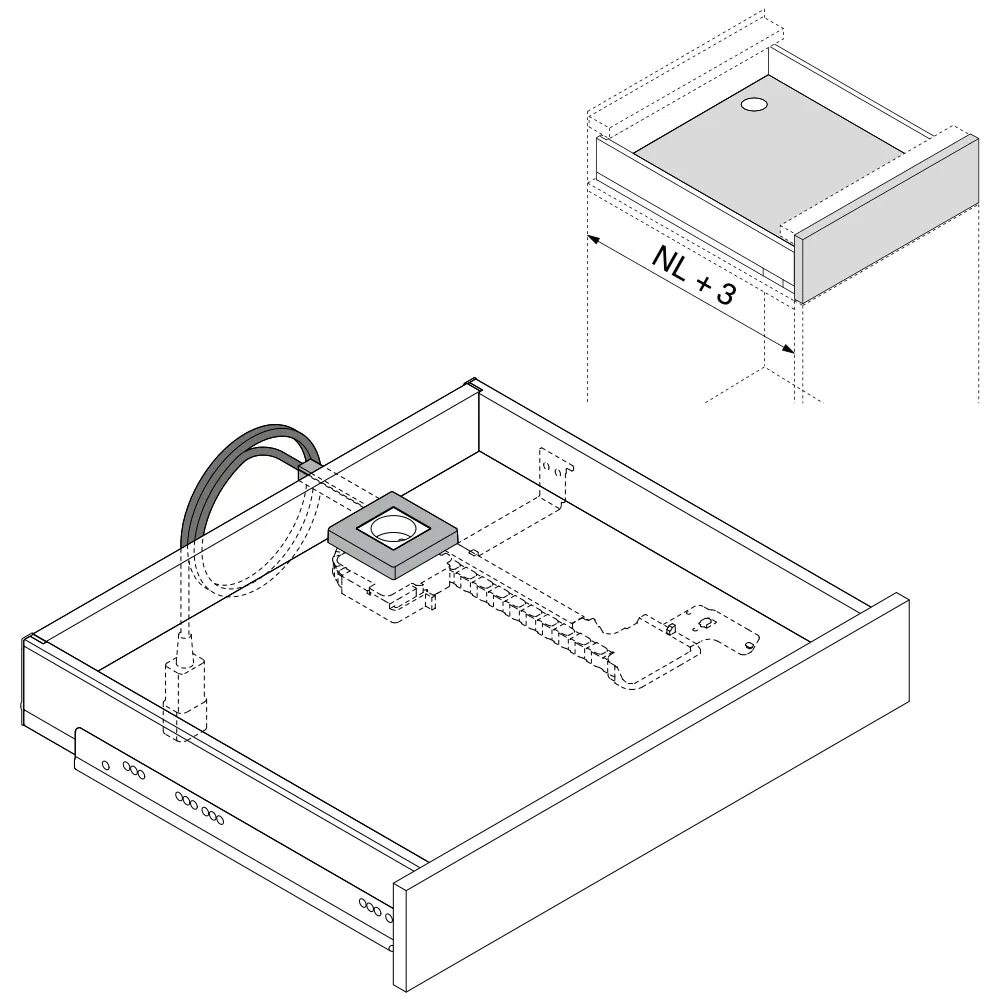

Platzbedarf in der Tiefe. In der Regel Nennlänge plus 3 mm. Für MOVENTO listet Blum eine Ausnahme bei NL 480: dort sind es 22 mm beim Schubkasten, 25 mm beim TablarauszugGlossarEin Tablarauszug ist ein Auszug mit fester Auflagefläche, dem Tablar, statt umlaufender Zarge. Das Tablar ist frei zugänglich und lässt sich mit verschiedenen Führungen kombinieren, etwa MOVENTO, TANDEM, Kugel- oder Rollschubführungen. Typisch in Vorrats-, Küchen- und Werkstattschränken. und 16 mm mit Tablar-Arretierung. Wer knapp plant, sollte diese eine Nennlänge im Blick behalten.

Bodendicke. 12 bis 32 mm. Sie stellen das Stromelement über ein Gewinde am Steckdosenkörper darauf ein, der Rahmen sitzt danach plan auf dem Boden.

Dazu die Bohrungen: Ø 68 mm im Schubkastenboden, Ø 40 mm in der Korpusrückwand. Bei LEGRABOX sitzt die Bodenbohrung 173,5 mm von der Seite und 56 mm von der Holzrückwand. Bei MOVENTO sind es 170 mm von der Seite und 40 mm von der Hinterkante.

Wo AMPEROS AC nicht geht#

Im Blum-Prospekt steht viermal derselbe Satz: „AMPEROS AC ist nicht mit SeitenstabilisierungGlossarEine Seitenstabilisierung verbessert den Lauf und die Stabilität breiter Auszüge. Sie hilft, seitliches Verkanten oder unruhige Bewegung zu reduzieren. umsetzbar.“

Das trifft ausgerechnet die breiten Auszüge. Ab etwa 900 mm Korpusbreite greift man bei MOVENTO gern zur Seitenstabilisierung. Genau dort ist AMPEROS AC dann keine Option mehr.

Sitzt der Auszug über einem Korpusunterboden, einer Traverse oder einer Griffmulde, setzen Sie die KorpusschieneGlossarDie Korpusschiene ist der Teil der Führung, der am Möbelkorpus befestigt wird. Auf ihr läuft der Schubkasten oder Auszug. 3 mm höher. Das macht man ohnehin so, hier steht es zusätzlich in der Blum-Planung, damit der Boden das Stromelement nicht streift.

Dann die Räume: trocken und geschlossen. Schutzart IP20 ist kein Spritzwasserschutz. Blum nennt das Bad zwar als Anwendungsraum, verlangt aber „ausreichenden Abstand“ zu wasserführenden Installationen, ohne eine Zahl zu nennen. Im Zweifel entscheidet die nationale Vorschrift, nicht der Prospekt.

Und keine wärmeerzeugenden Geräte im geschlossenen Auszug. Blums Beispiel ist eine unregulierte Heizmatte. Das gilt sinngemäß für jedes Gerät, das im zugeschobenen Auszug Wärme abgibt.

Braucht der Einbau einen Elektriker?#

Hier sagt Blum an zwei Stellen Verschiedenes.

Auf der Produktseite steht: „Der Einbau erfolgt in wenigen Schritten, und es sind keinerlei Elektrik-Kenntnisse notwendig.“

In der Bedienungsanleitung steht: „Montage, Einstellung, Inbetriebnahme, Wartung und Demontage dürfen nur von einer qualifizierten Fachkraft entsprechend der separaten Montageanleitung durchgeführt werden.“

Beide Aussagen meinen Verschiedenes. Elektrisch wird nichts geklemmt, das System ist von der ersten bis zur letzten Verbindung steckbar. Was der Einbau verlangt, ist Beschlag-Verständnis: die Bohrungen treffen, die Kette richtig einhängen, kontrollieren, dass sie im geöffneten Zustand nicht verdreht liegt. Wer schon einen MOVENTO gebaut hat, kann das.

Den Begriff Elektrofachkraft verwendet Blum an keiner Stelle. In der Anleitung steht „qualifizierte Fachkraft“.

Zusammen mit der Tablar-Arretierung#

Für MOVENTO führt Blum die Kombination aus AMPEROS AC und der Tablar-Arretierung 295H5700 als eigene Planungsvariante mit eigener Maßtabelle. Das ist die Anwendung, bei der sich der Aufwand am ehesten rechnet.

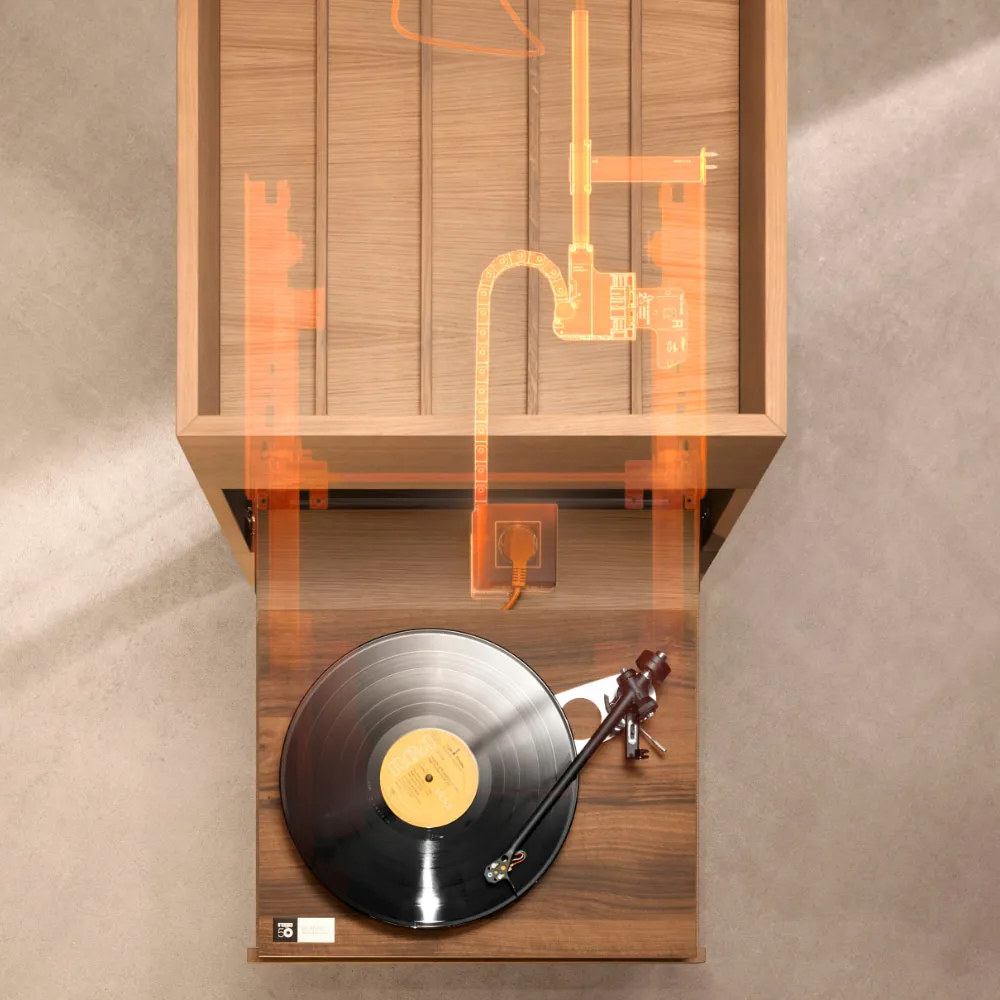

Der Gedanke: Ein schweres Gerät steht auf einem Tablar, die Espressomaschine, der Drucker, der Plattenspieler. Das Tablar fährt raus und rastet am Anschlag ein, sodass Sie mit Druck darauf arbeiten können, ohne dass es zurückfährt. Und weil AMPEROS AC den Strom mitführt, müssen Sie das Gerät weder ausstecken noch anheben.

Für wen es passt#

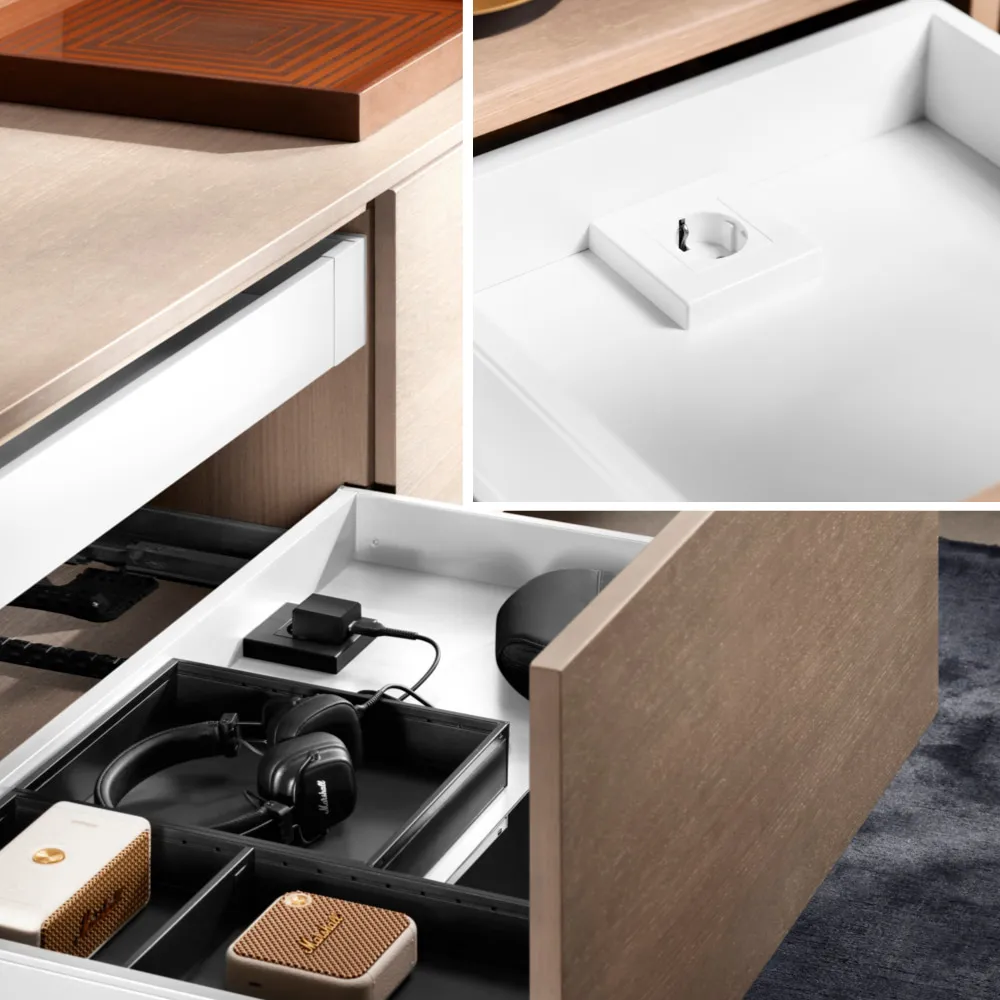

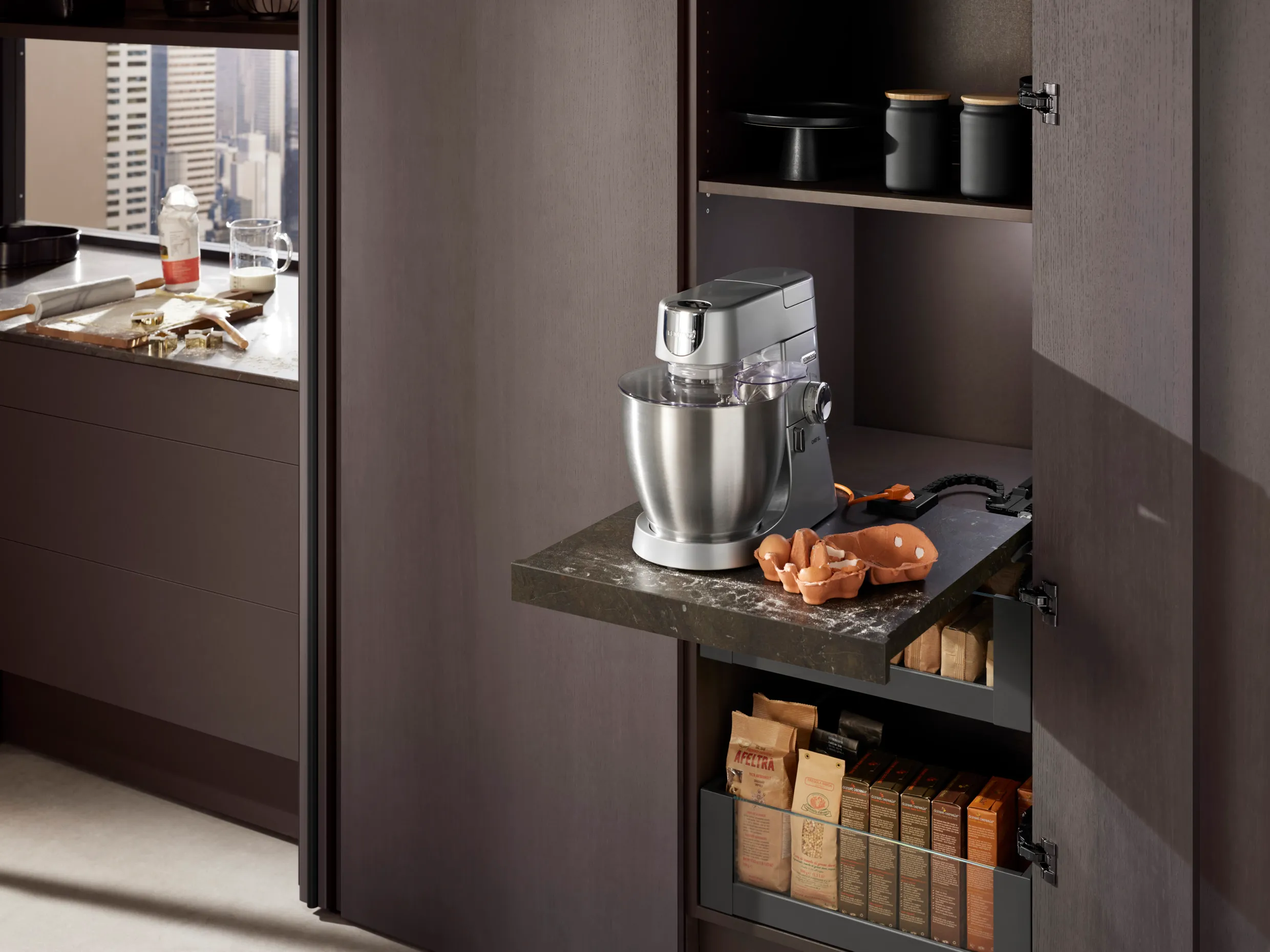

AMPEROS AC lohnt sich, wenn ein Gerät dauerhaft im Möbel wohnen soll und trotzdem benutzt wird. Küchenmaschine im Auszug, Ladestation im Sideboard, Drucker im Büroschrank, Fön im Badhochschrank.

Es lohnt sich nicht, wenn es nur um eine Steckdose in der Nähe geht. Dafür gibt es einfachere Lösungen in der Arbeitsplatte oder im Korpus, die nicht mitfahren müssen und deshalb weder Nennlänge noch Korpusweite vorschreiben.

Und es geht nicht, wenn Sie MERIVOBOX, TANDEMBOX antaro oder einen Holzschubkasten auf TANDEM bauen. Blum gibt ausschließlich LEGRABOX und MOVENTO frei.

Empfehlung#

Prüfen Sie in dieser Reihenfolge, bevor Sie bestellen: lichte KorpusweiteGlossarDie lichte Korpusweite (LW) ist das Innenmaß zwischen den Seitenwänden eines Möbelkorpus, also Korpusbreite abzüglich beider Seitenwandstärken. Bezugsgröße bei Zargen-, Schienen- und Synchronisierungs-Auswahl., Nennlänge, Seitenstabilisierung ja oder nein, Platzbedarf in der Tiefe. Erst danach die Farbe des Stromelements.

Wenn alle vier Punkte passen, ist der Einbau unkritisch. Wenn einer nicht passt, ändert sich meist der Korpus, nicht der Beschlag.
