Einbau der Blum-Tablararretierung 295H5700 in MOVENTO oder TANDEM Vollauszüge. Sechs Schritte, Welle ablängen, Verriegelungseinheiten und Rastelemente montieren.
Dauer
ca. 20 min pro Auszug
Schwierigkeit
Einfach
Schritte
6
Werkzeug
Akkuschrauber mit PZ2-Bit
Maßband
Metallsäge oder Trennscheibe zum Ablängen der Aluminium-Welle
Bleistift zum Anzeichnen
Material
Blum Tablararretierung 295H5700 (LignoShop-Set Artikelnummer 868219380000), Set enthält 2 x Verriegelungseinheit, 2 x Rastelement, 1 ablängbare Welle, Befestigungsmaterial
Der Einbau der Blum Tablararretierung 295H5700 in einen MOVENTO- oder TANDEM-VollauszugGlossarEin Vollauszug ist eine Schubkastenführung, bei der sich der Schubkasten fast vollständig aus dem Möbel herausziehen lässt. Dadurch ist der Inhalt gut erreichbar. dauert etwa 20 Minuten pro Auszug und folgt sechs Schritten: erste Verriegelungseinheit am Tablar anschrauben, Welle nach Korpusmaß ablängen, Welle einführen, zweite Verriegelungseinheit anschrauben, Rastelemente am Führungssystem montieren, Funktion prüfen. Voraussetzung: ein Vollauszug, kein TANDEMGlossarTANDEM ist ein verdecktes Blum-Führungssystem für Holzschubkästen. Es sitzt unter dem Schubkasten und ist als Vollauszug oder Teilauszug erhältlich.-Teilauszug. Pro arretiertem Tablar ein Set.
Vor dem Einbau prüfen, dass der Auszug ein Vollauszug ist. Bei TANDEM-Teilauszügen funktioniert die Arretierung nicht, weil das Tablar nicht voll herauskommt und das Rastelement nicht greifen würde.
Das Hersteller-Video von Blum zeigt den Einbau in zwei Minuten und ist hilfreich als visuelle Begleitung: Blum-Anwendungsmicrosite mit Video.
Werkzeug und Material sind in der Liste oben aufgeführt. Das Set bringt alle Schrauben mit, eigene Spanplattenschrauben sind nicht zwingend nötig. Für die Welle braucht es eine Metallsäge oder Trennscheibe (Aluminium, ablängbar).
Die sechs Schritte sind oben einzeln aufgeführt. Reihenfolge ist wichtig: zuerst die erste Verriegelungseinheit am Tablar fixieren, dann die Welle ablängen und einführen, dann die zweite Einheit montieren, dann die Rastelemente am Führungssystem.
Tablar voll ausziehen und Verriegelung prüfen. Wenn die Verriegelung beidseitig sicher einrastet und der Hebel einhändig löst, ist der Einbau abgeschlossen. Bei knappem Sitz oder hakelndem Lösen die Position des Rastelements am Führungssystem um 1 bis 2 mm verschieben.
Die Arretierung funktioniert mit BLUMOTIONGlossarBLUMOTION ist die Blum-Dämpfung für sanftes und leises Schließen. Sie wird bei Scharnieren, Klappenbeschlägen und Auszugssystemen eingesetzt. (Schließdämpfung) und TIP-ONGlossarTIP-ON ist die mechanische Öffnungsunterstützung von Blum. Durch leichtes Antippen öffnet sich eine grifflose Tür, Klappe oder ein Auszug ein Stück. Eine Dämpfung ist bei reinem TIP-ON nicht automatisch dabei. (Push-to-Open) im selben Auszug, ohne sich gegenseitig zu stören. Die Bewegungstechnik macht das Öffnen, die Arretierung sichert in Endposition.
1
Verriegelungseinheit am Tablar anschrauben (eine Seite)

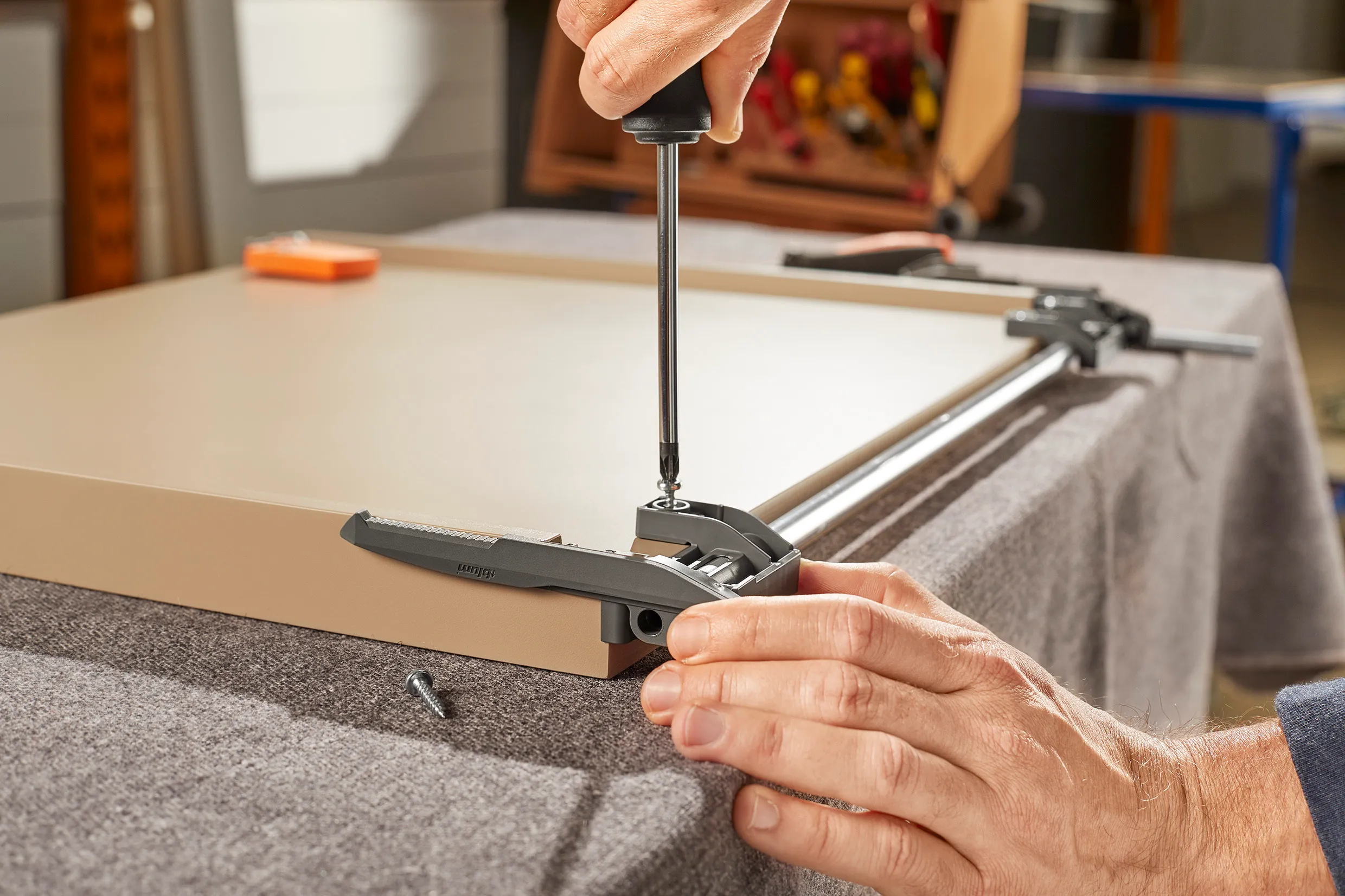

Erste Verriegelungseinheit auf der Unterseite des Tablars positionieren. Die Positionierhilfe ist am Bauteil selbst und gibt die Bohrlochposition vor. Vorbohren mit dem im Set vorgesehenen Bohrer. Mit Spanplattenschrauben festschrauben. Wichtig: nur Spanplattenschrauben verwenden, andere Schraubentypen halten nicht zuverlässig.
Komplette Video-Montageanleitung der Blum Tablararretierung für MOVENTO und TANDEM, deckt alle sechs Schritte ab
2
Synchronisationswelle ablängen
Lichte Korpusweite messen (innere Weite zwischen den Korpusseiten). Davon 87 mm abziehen (Toleranz plus oder minus 1 mm). Das ergibt die nötige Wellenlänge. Aluminium-Welle mit Metallsäge oder Trennscheibe sauber abschneiden, Grat mit Feile oder Schleifpapier brechen. Beispiel: lichte Korpusweite 568 mm minus 87 mm gleich 481 mm Wellenlänge, kurze Welle 580 mm wird auf 481 mm gekürzt.
3
Welle in beide Verriegelungseinheiten einführen
Die abgelängte Welle zuerst in die noch nicht befestigte zweite Verriegelungseinheit einsetzen. Anschließend das andere Ende der Welle in die bereits am Tablar montierte erste Einheit schieben. Welle leichtgängig prüfen, sie darf nicht klemmen.
4
Zweite Verriegelungseinheit auf der anderen Tablar-Seite anschrauben
Mit der eingesteckten Welle die zweite Verriegelungseinheit auf der gegenüberliegenden Tablar-Seite anpressen. Positionierhilfe ausrichten, vorbohren, mit Spanplattenschrauben festschrauben. Welle prüfen: sie verbindet jetzt beide Einheiten und muss frei drehen können.
5
Rastelemente am Führungssystem im Möbelstück montieren
Beidseitig am MOVENTO- oder TANDEM-Führungssystem die Rastelemente positionieren. Positionierhilfe am Rastelement nutzen, ausrichten, anschrauben. Hier funktionieren sowohl Spax- als auch System-Schrauben. Die Position so wählen, dass das Rastelement greift, wenn der Auszug voll ausgezogen ist.
6
Tablar einhängen und Funktion prüfen
Tablar mit den montierten Verriegelungseinheiten in das Führungssystem einhängen. Auszug einmal voll ausziehen und prüfen, ob die Verriegelung beidseitig sauber einrastet. Hebel anheben, Tablar zurückschieben, Lösen einhändig kontrollieren. Falls die Verriegelung nicht greift: Position des Rastelements 1 bis 2 mm korrigieren.
Funktionsprüfung am eingebauten Tablar: beidseitiges Einrasten am Anschlag und einhändiges Lösen per Hebel
