FAQ
Ist die 9-mm-Montageplatte Distanz oder Bauhöhe?
Meist die Distanz. Wenn von einer 9-mm-Platte die Rede ist, ist fast immer die Montageplatten-Distanz gemeint, nicht die Bauhöhe. Die Distanz 9 mm steuert den Türaufschlag, die tatsächliche Bauhöhe der Platte liegt bei vielen CLIP-Platten bei etwa 17,5 mm. Blum führt Distanz und Höhe in den Tabellen getrennt.
Die Montageplatten-DistanzGlossarDas Distanzmaß einer Montageplatte (zum Beispiel 0, 3, 6, 9 mm). Es hebt den Scharnierarm vom Korpus ab und steuert zusammen mit Anschlagart und Bohrabstand TB den Frontaufschlag der Tür. Nicht zu verwechseln mit der Bauhöhe der Platte. und die Bauhöhe sind zwei verschiedene Maße. Die Distanz ist das Maß, das den Türaufschlag steuert, also wie weit der Scharnierarm vom Korpus absteht. Die Bauhöhe ist die tatsächliche Gesamthöhe der Platte.

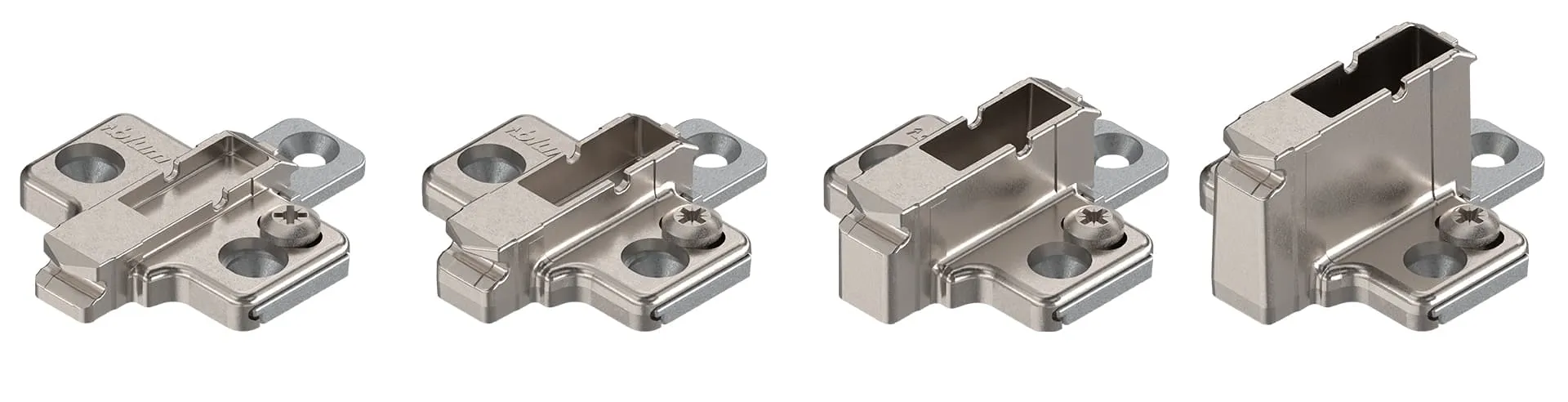

Für die gängigen Distanzen heißt das bei vielen CLIP-Platten etwa: Distanz 0 mm ist rund 8,5 mm hoch, 3 mm rund 11,5 mm, 6 mm rund 14,5 mm, 9 mm rund 17,5 mm. Bestellen Sie deshalb über die Distanz, nicht über eine gemessene Bauhöhe, sonst landen Sie eine Stufe daneben.
