Welche Frontbefestigung passt zur MERIVOBOX und wie viele brauche ich?
Es gibt drei Varianten, alle für die Höhen N, M, K und E: zum Schrauben (ZF4.1002 unten / ZF4.5002 oben, ohne Schrauben im Lieferumfang), werkzeuglos mit INSERTA (ZF4.10I2 / ZF4.50I2) und mit EXPANDO T für dünne Fronten ab 8 mm (ZF4.10T2 / ZF4.50T2). Immer 2 Stück pro Zarge bestellen, links und rechts. Bei den Höhen N, M und K reicht die untere Frontbefestigung, bei Höhe E kommt die obere dazu (ebenfalls 2 Stück).
Die drei Varianten unterscheiden sich nur in der Befestigung an der Front, der Halt in der ZargeGlossarDie Zarge ist das seitliche Bauteil eines Schubkastens. Bei Boxsystemen besteht sie meist aus Metall, bei Holzschubkästen aus Holz oder Holzwerkstoff. ist identisch: Die Schraubversion ZF4.x002 wird klassisch verschraubt (Schrauben nicht im Lieferumfang, siehe Zubehör beim Artikel). Die INSERTA-Version ZF4.x0I2 sitzt werkzeuglos in den vorbereiteten Bohrungen und wird mit dem Klapphebel gespannt. Die EXPANDO-T-Version ZF4.x0T2 ist die Lösung für dünne Fronten ab 8 mm.

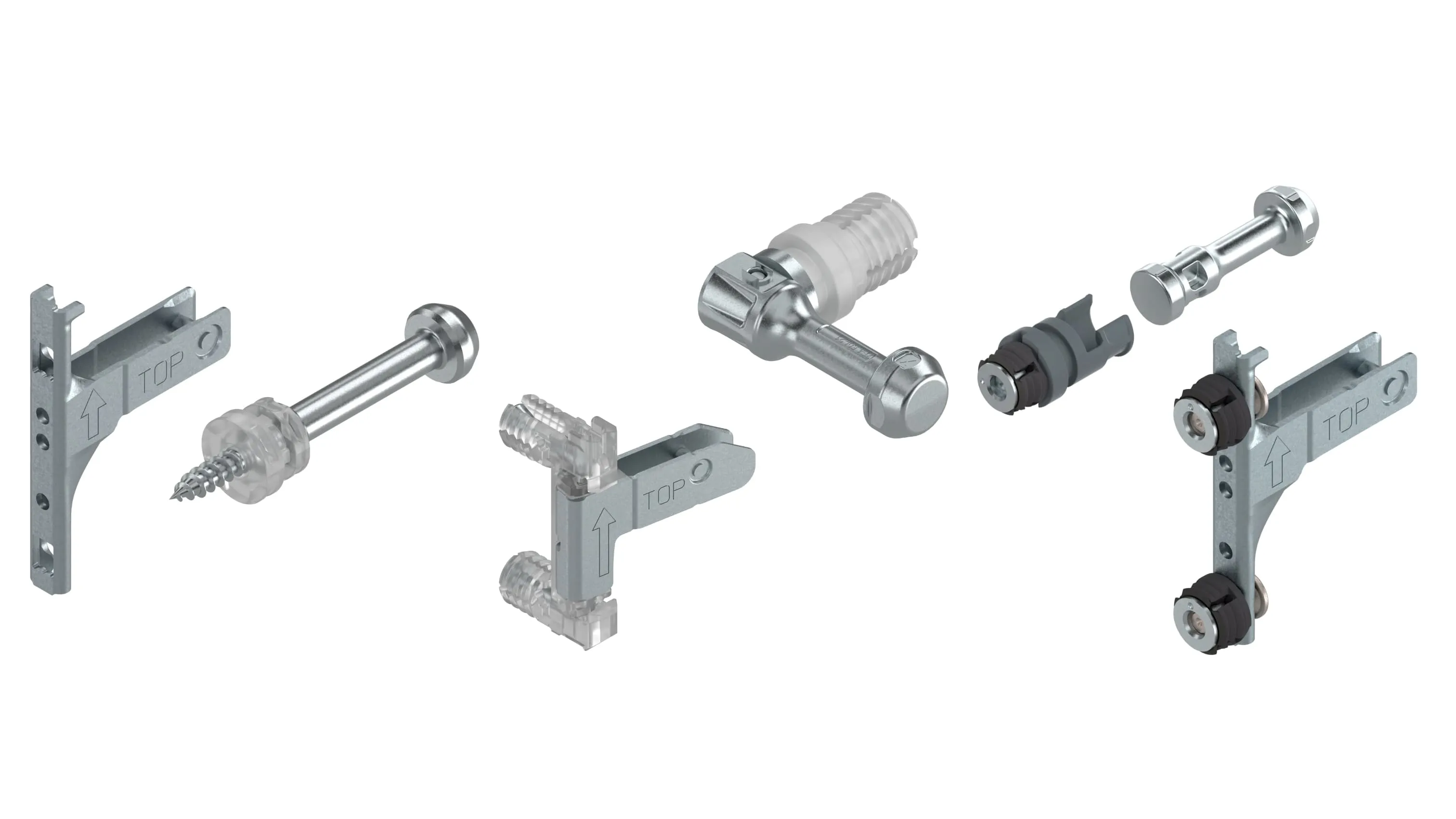

Die Frontbefestigungs-Varianten im Überblick, von links nach rechts: Schraubversion, INSERTA-Version, EXPANDOGlossarEXPANDO T ist eine Blum-Befestigung für dünne Fronten. Sie wird eingesetzt, wenn Beschläge sicher an dünnen Materialien befestigt werden sollen, ohne normale 35-mm-Topfbohrung.-T-Version. Alle mit TOP-Markierung für die Einbaurichtung. Render: Blum.
Pro Zarge gehören 2 Stück dazu, links und rechts. Bei den Höhen N, M und K sitzt die FrontbefestigungGlossarDie Frontbefestigung verbindet die Möbelfront mit dem Schubkasten oder Auszug. Sie ist wichtig für Montage, Demontage und Einstellung der Front. unten (Bohrungen im 32-mm-Abstand). Bei Höhe E kommt zusätzlich die obere, symmetrische Frontbefestigung dazu (ZF4.5002 / ZF4.50I2 / ZF4.50T2), die Bohrungen liegen dort bei 32 und 128 mm, auch hier je 2 Stück.

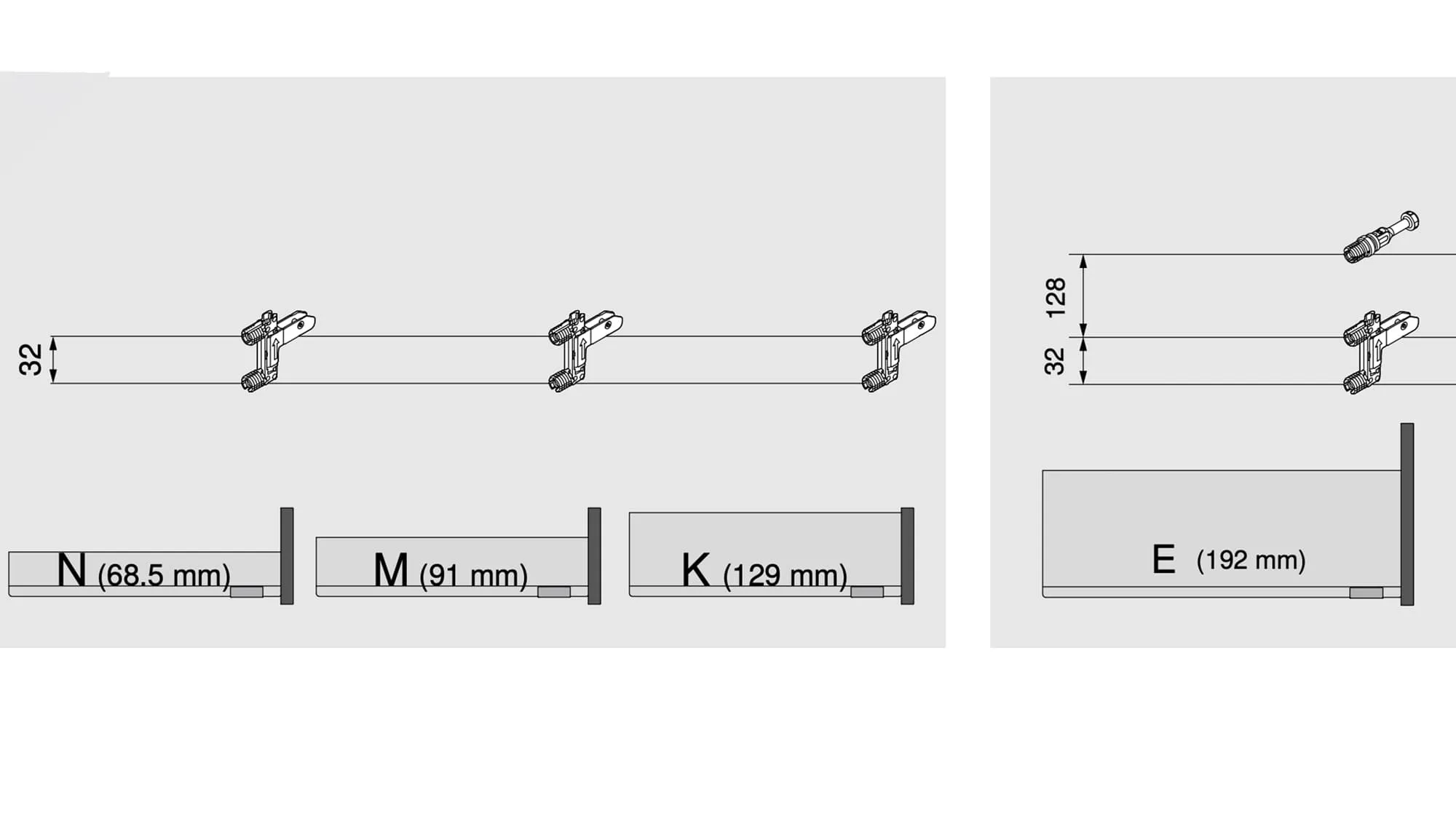

Welcher Halter bei welcher Höhe: N, M und K nur unten (32 mm), Höhe E zusätzlich oben (32 und 128 mm). Zeichnung: Blum.

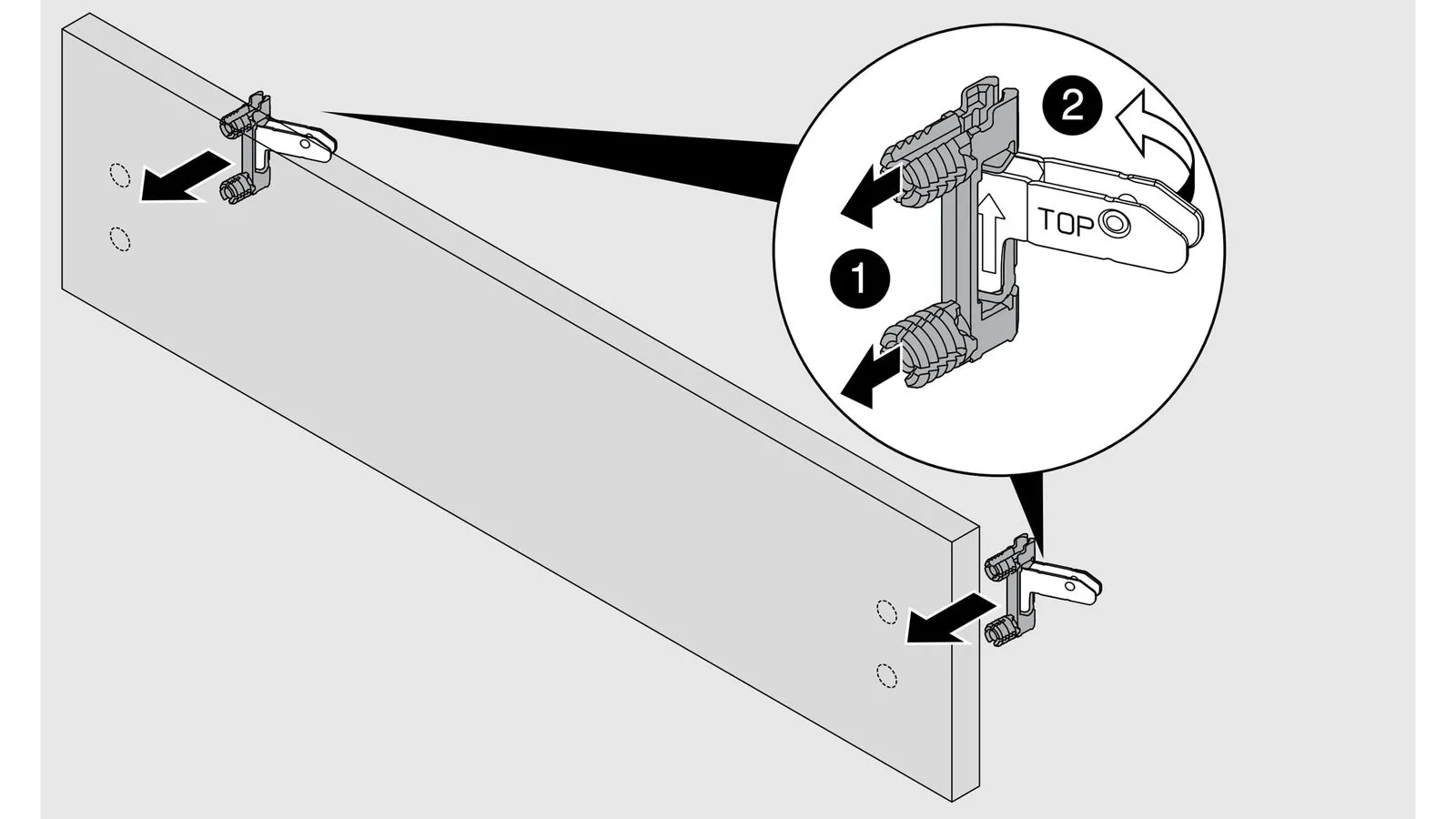

So wird die obere INSERTAGlossarINSERTA ist Blums werkzeuglose Befestigungstechnik: Das Beschlagteil wird in die vorbereiteten Bohrungen gesetzt und über einen Spann- oder Klapphebel verriegelt, ohne Schrauben. Gibt es bei Scharnieren und bei Frontbefestigungen der Boxsysteme.-Frontbefestigung an der Front montiert: einstecken (1), Hebel umlegen (2). Wird gern mal falsch gemacht. Zeichnung: Blum.Erst den Dübel gerade einsetzen (1), dann den Hebel zuklappen (2). Falsch herum passt die Front nicht drauf, auch das wird gerne falsch gemacht, daher schön auf den Pfeil achten. Zeichnung: Blum.
Bei INSERTA und EXPANDO T die Einbaurichtung beachten: Der TOP-Pfeil zeigt nach oben, der Dübel wird gerade eingesetzt und erst danach der Hebel zugeklappt. Bei einem falsch herum eingesetzten oberen Halter (besonders bei Höhe E) passt die Front nicht drauf.

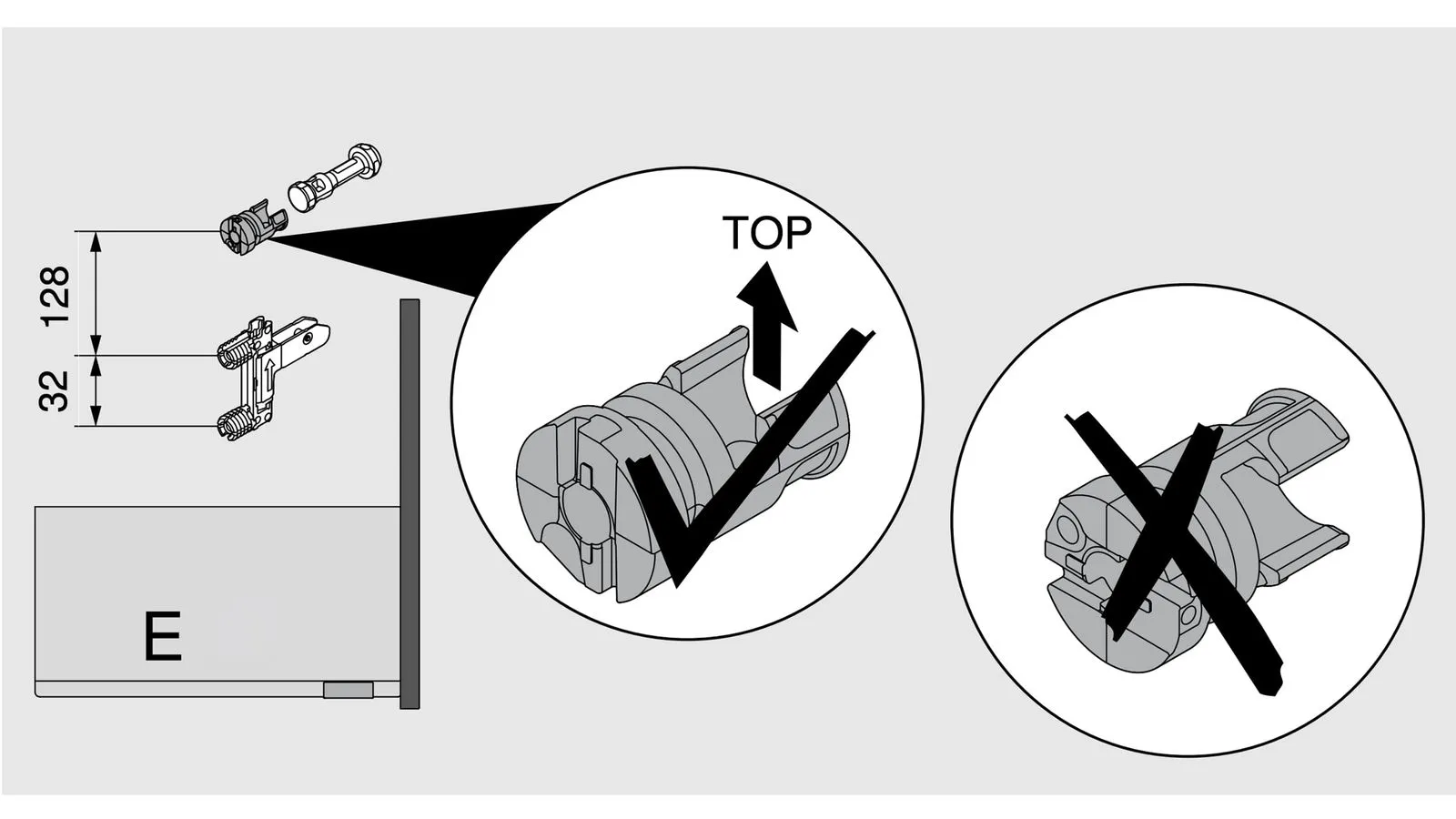

Der obere Halter bei Höhe E: TOP-Pfeil nach oben ist richtig, falsch herum hält er nicht. Zeichnung: Blum. Die Schritt-für-Schritt-Montage der ganzen Box steht in der Anleitung MERIVOBOX-Schubkasten zusammenbauen.
