Scharnierlösung für nach innen öffnende Möbeltür

Artikelnummer: 68242371000

Speisetür nach innen öffnend mit CLIP top BLUMOTION 110° / COMPACT Scharnier - Blum 71B3750 / 38B355AF22

Technische Details
Kategorie
Sonderscharniere
Anschlag
Innenanschlag / griffseitiger Anschlag empfohlen
Ausführung
mit Blumotion-Dämpfung / Schließautomatik - lang mit starker Feder
Bestellhinweis
Empfohlene Anzahl der Scharniere - Türgewicht bis 22 kg: 5 Scharniere / bis 27 kg: 6 Scharniere / bis 32 kg: 7 Scharniere
Einsatzbereich
Speisetüranwendungen - schmale Türen mit hoher Scharnieranzahl (für große Ausstoßkräfte)
Einstellmöglichkeit
3- / 2-dimensionale Fronteinstellung
Material
Scharniere: Stahl - Puffer: Kunststoff
Montage
Scharniere: verdreht / Topfbohrung am Korpus - Puffer zum Einbohren griffseitig
Oberfläche/Farbe
vernickelt - platingrau
Topfbefestigung
Schraubversion
verwendbar für
nach innen öffnende Türen im Möbelbau
Zubehör
TIP-ON 956A1006F mit starker Auslösekraft für hohe / schmale Fronten (grifflos öffnen)

Nach innen öffnende Türen im Möbelbau – Blum-Scharnierlösungen

In den Varianten:
- 1 x CLIP top BLUMOTION 110° Innenanschlag mit Montageplatte 0 mm Distanz
- 1 x COMPACT Scharnier inkl. Montageplatte

Empfohlene Anzahl der Scharniere:
Türgewicht bis 22 kg: 5 Scharniere
Türgewicht bis 27 kg: 6 Scharniere
Türgewicht bis 32 kg: 7 Scharniere

Mit verdreht verbautem, nach innen öffnenden CLIP top BLUMOTION-Scharnier verwandelt sich der Platz in der Küche in eine verdeckte Speisekammer. Es wird bei dieser Lösung ein Schrankverbau neben dem Durchgang benötigt.
Als Alternative ohne Schrankverbau neben dem Durchgang kann das amerikanische COMPACT Scharnier verwendet werden.
Bei beiden Lösungsansätzen wird ein griffseitiger Anschlag empfohlen, um die Anwendung vor Missbrauch durch das Aufdrücken der Türe von innen zu schützen. In diesem Fall wäre die Belastung auf die Scharniere sehr ungünstig.

1) Lösung mit CLIP top BLUMOTION 110° Scharnier
Bei dieser Anwendung wird ein 110° Scharnier für Innenanschlag 71B3750 und eine Grundplatte Distanz 0 verwendet.

  • Mit integrierter, deaktivierbarer Dämpfung (BLUMOTION)
  • Scharnier verdreht eingebaut (Topfbohrung am Korpus)
  • Schrankverbau neben dem Durchgang notwendig
  • Anschlag an Türinnenseite griffseitig nötig, damit Türe flächenbündig schließt
  • Türe verdeckt scharnierseitig z.B. ein schmales Regal
  • Höheneinstellung über Montageplatte
  • CLIP Mechanismus (werkzeuglos)
  • Für Türbreiten bis 900 mm
  • Durchgangsbreite bis 700 mm
  • 80.000 Bewegungszyklen getestet
  • 3-dimensionale Fronteinstellung
  • Komfortable Seiteneinstellung über Gewindeschnecke
  • Werkzeuglose Montage und Demontage der Front

Grundsätzlich ist bei der CLIP top BLUMOTION 110° Anwendung denkbar, dass mithilfe von Blum Distanzpuffern 993.2000 (Artikel 94305654) beim Regal und einer optimalen Einstellung der Scharniere der griffseitige Anschlag ersetzt werden kann. Somit wird erreicht, dass die Türe auf dem überstehenden Regal aufliegt und die Stellung der geschlossenen Türe eingestellt werden kann.

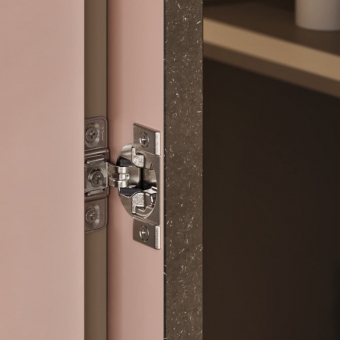

2) Lösung mit COMPACT Scharnier mit Schließautomatik
Das amerikanische COMPACT Scharnier kann für eine Speistüranwendung ebenfalls eingesetzt werden. Im Gegensatz zum CLIP top BLUMOTION 110° Scharnier wird hier kein Schrankverbau neben dem Durchgang benötigt.

  • Mit Schließautomatik (Feder)
  • Einteiliges Scharnier inklusive Montageplatte
  • Einteiliges Scharnier inklusive Montageplatte
  • Für Tübreiten bis 800 mm
  • 2-dimensionale Fronteinstellung
  • 80.000 Bewegungszyklen getestet
  • Überdeckung in Inch: 1 3/8" oder größer
  • Türspalt: 4,8 mm
  • Schließbeginn: 30°
  • Überdeckung: 35 mm

Hinweis: Bei Verwendung von COMPACT 38B in Möbeln, die im Greifbereich von Kleinkindern sind, wird die Anwendung "Tür nach innen öffnend mit CLIP top BLUMOTION I CLIP top 110°" empfohlen.

Optionales Zubehör:
956A1006F TIP-ON mit starker Feder für Fronten mit hoher Scharnieranzahl
Für Anwendungen, die hohe Ausstoßkräfte erfordern – z. B. schmale Fronten mit mehreren Scharnieren.
