Blum TANDEM Vollauszug 560H5000T mit TIP-ON Tandem Tip-On 560H, 30kg - NL 500 mm

Artikelnummer: 81213743

Vollauszug Blum TANDEM mit integrierter TIP-ON für griffloses Öffnen - 30 kg belastbar - fu_r Holzschubkästen mit Plattenmaterial 11-16 mm Dicke - Nennlänge NL 500 mm - Korpusschienen inkl. Kupplungen (li./re.) - Blum 560H5000T, T51.1700.04

Technische Details
Kategorie
Tandem Führungssystem
Ausführung
TANDEM plus TIP-ON Vollauszug (ohne Blumotion/Dämpfung)
Besonderheit
mit weichem Endanschlag beim Öffnen und mit mechanischer Öffffnungsunterstützung TIP-ON
Bestellhinweis
Optionale TIP-ON-Synchronisierungswelle für sicheres Auslösen auch bei breiten Fronten wird empfohlen.Zubehör muss extra bestellt werden.
Einsatzbereich
Holzschubkästen mit Plattenmaterial von 11 bis 16 mm Dicke
Einstellmöglichkeit
Höhe +3 mm an der Rastkupplung - Neigung der Blende an der Schubkastenschiene
für Holzdicke
11-16 mm
Korpusseitenstärke
16/19 mm
lichte Korpustiefe
503 mm
Lieferumfang

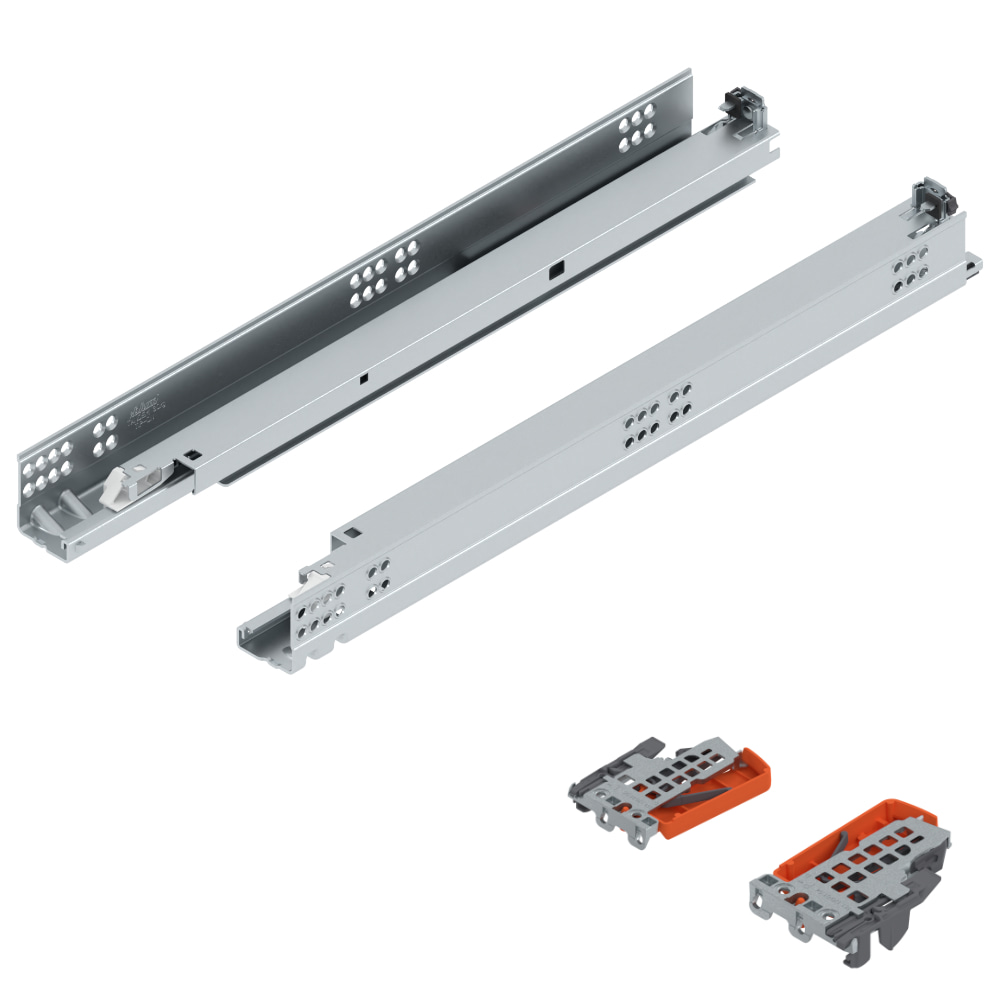

1 Paar Korpusschienen - 1 Paar Kupplungen
Material
Stahl - Kupplungen: Kunststoff / Zink
Montage
Korpusprofil zum Anschrauben - Korpusseite zum Aufschieben - Ein- und Aushängen mit Rastkupplung
Nennlänge NL
500 mm
Oberfläche/Farbe
verzinkt - Kupplungen: orange
Schubkastenlänge SL
490 mm
Tragkraft
dynamisch 30 kg
verwendbar für
grifflose Möbel - Holzschubkästen mit Plattenmaterial von 11 bis 16 mm Dicke

Vollauszug TANDEM mit integrierter TIP-ON Öffnungsunterstützung

Lieferumfang: 1 Paar Schubkastenführungen - 1 Paar Rastkupplungen (links/rechts)

Empfehlung: Für eine optimale Funktion und einen größeren Auslösebereich wird der generelle Einsatz einer Synchronisierung empfohlen (optionales Zubehör / bitte extra bestellen).

  • Führung für Holzschubkästen mit Plattenmaterial von 11 bis 16 mm Dicke
  • Verdeckter TANDEM-Vollauszug mit weichem Endanschlag beim Öffnen und integrierter TIP-ON, der mechanischen Öffnungsunterstützung
  • Verschleißarme Kunststoffwalzen sorgen für einen schwebeleichten Lauf
  • Werkzeuglose Höheneinstellung über Kupplung
  • Werkzeuglose integrierte Front-Neigungseinstellung
  • Toleranzausgleich seitlich und in der Tiefe
  • TANDEM mit TIP-ON integriert

Mit der TANDEM-Kupplung gelingt das Ein- und Aushängen von Schubkästen im Handumdrehen. Eine integrierte Anhebesicherung verhindert das versehentliche Lösen. Dank Höheneinstellung lassen sich bis zu 3 mm Unterschied ausgleichen. Mit der Neigungseinstellung richten Sie die Front parallel zur Korpusvorderkante aus.

Das bewährte Führungssystem für Holzschubkästen mit integrierter TIP-ON Funktion

Blum TANDEM wertet Möbel durch hohen Bedienungskomfort auf und ist in allen Wohnbereichen einsetzbar. Selbst bei schwer beladenen Schubkästen (bis 30 kg) und Frontauszügen überzeugt Blum TANDEM mit einem schwebeleichten Lauf.

Dank der integrierten mechanischen Öffnungsunterstützung TIP-ON ist kein zusätzlicher Platzbedarf nach unten oder nach hinten notwendig. Zum Öffnen der grifflosen Front genügt ein kurzes Antippen, zum Schließen ein leichtes Zudrücken.

Ihre Vorteile & Technische Details

  • Einsatzbereich: Führung für Holzschubkästen mit Plattenmaterial von 11 bis 16 mm Dicke.
  • TANDEM inside: Verschleißarme Kunststoffwalzen sorgen für einen flüsterleisen, schwebeleichten Lauf.
  • Einstellkomfort: Werkzeuglose Höheneinstellung über die mitgelieferte Kupplung sowie integrierte Front-Neigungseinstellung.
  • Montage: Die TANDEM-Kupplung ermöglicht das Ein- und Aushängen von Schubkästen im Handumdrehen. Eine integrierte Anhebesicherung verhindert versehentliches Lösen.
  • Toleranzausgleich: Leichtes Ausrichten seitlich und in der Tiefe für ein exaktes Fugenbild.
  • Tragkraft: Dynamisch bis 30 kg belastbar.

Alle Set-Varianten und der genaue Lieferumfang im Überblick:

Hinweis: Wir bieten Ihnen diese Artikel als sofort montagefertige Komplett-Sets an (die Einzelkomponenten sind nicht separat erhältlich).

Set-Ausführung (Direktlink) Nennlänge Shop Art.-Nr. (Set) Enthaltene Original Blum-Bauteile (Art.-Nr., ID & EAN)
Tandem 560H Tip-On Set – 250 mm 250 mm 81213644
  • 1x Paar Korpusschienen (Art.-Nr: 560H2500T | ID: 7121802 | EAN: 9009494729207)
  • 1x Kupplung links (Art.-Nr: T51.1700.04 | ID: 5130380 | EAN: 9009494995206)
  • 1x Kupplung rechts (Art.-Nr: T51.1700.04 | ID: 6223467 | EAN: 9009494995213)
Tandem 560H Tip-On Set – 270 mm 270 mm 81213651
  • 1x Paar Korpusschienen (Art.-Nr: 560H2700T | ID: 3172518 | EAN: 9009494729771)
  • 1x Kupplung links (Art.-Nr: T51.1700.04 | ID: 5130380 | EAN: 9009494995206)
  • 1x Kupplung rechts (Art.-Nr: T51.1700.04 | ID: 6223467 | EAN: 9009494995213)
Tandem 560H Tip-On Set – 300 mm 300 mm 81213668
  • 1x Paar Korpusschienen (Art.-Nr: 560H3000T | ID: 8474330 | EAN: 9009494731002)
  • 1x Kupplung links (Art.-Nr: T51.1700.04 | ID: 5130380 | EAN: 9009494995206)
  • 1x Kupplung rechts (Art.-Nr: T51.1700.04 | ID: 6223467 | EAN: 9009494995213)
Tandem 560H Tip-On Set – 320 mm 320 mm 81213675
  • 1x Paar Korpusschienen (Art.-Nr: 560H3200T | ID: 1238558 | EAN: 9009494731019)
  • 1x Kupplung links (Art.-Nr: T51.1700.04 | ID: 5130380 | EAN: 9009494995206)
  • 1x Kupplung rechts (Art.-Nr: T51.1700.04 | ID: 6223467 | EAN: 9009494995213)
Tandem 560H Tip-On Set – 350 mm 350 mm 81213682
  • 1x Paar Korpusschienen (Art.-Nr: 560H3500T | ID: 6041618 | EAN: 9009494731026)
  • 1x Kupplung links (Art.-Nr: T51.1700.04 | ID: 5130380 | EAN: 9009494995206)
  • 1x Kupplung rechts (Art.-Nr: T51.1700.04 | ID: 6223467 | EAN: 9009494995213)
Tandem 560H Tip-On Set – 380 mm 380 mm 81213699
  • 1x Paar Korpusschienen (Art.-Nr: 560H3800T | ID: 5567022 | EAN: 9009494732344)
  • 1x Kupplung links (Art.-Nr: T51.1700.04 | ID: 5130380 | EAN: 9009494995206)
  • 1x Kupplung rechts (Art.-Nr: T51.1700.04 | ID: 6223467 | EAN: 9009494995213)
Tandem 560H Tip-On Set – 400 mm 400 mm 81213705
  • 1x Paar Korpusschienen (Art.-Nr: 560H4000T | ID: 4107753 | EAN: 9009494732368)
  • 1x Kupplung links (Art.-Nr: T51.1700.04 | ID: 5130380 | EAN: 9009494995206)
  • 1x Kupplung rechts (Art.-Nr: T51.1700.04 | ID: 6223467 | EAN: 9009494995213)
Tandem 560H Tip-On Set – 420 mm 420 mm 81213712
  • 1x Paar Korpusschienen (Art.-Nr: 560H4200T | ID: 8866443 | EAN: 9009494732375)
  • 1x Kupplung links (Art.-Nr: T51.1700.04 | ID: 5130380 | EAN: 9009494995206)
  • 1x Kupplung rechts (Art.-Nr: T51.1700.04 | ID: 6223467 | EAN: 9009494995213)
Tandem 560H Tip-On Set – 450 mm 450 mm 81213729
  • 1x Paar Korpusschienen (Art.-Nr: 560H4500T | ID: 6791102 | EAN: 9009494732382)
  • 1x Kupplung links (Art.-Nr: T51.1700.04 | ID: 5130380 | EAN: 9009494995206)
  • 1x Kupplung rechts (Art.-Nr: T51.1700.04 | ID: 6223467 | EAN: 9009494995213)
Tandem 560H Tip-On Set – 480 mm 480 mm 81213736
  • 1x Paar Korpusschienen (Art.-Nr: 560H4800T | ID: 1067789 | EAN: 9009494732399)
  • 1x Kupplung links (Art.-Nr: T51.1700.04 | ID: 5130380 | EAN: 9009494995206)
  • 1x Kupplung rechts (Art.-Nr: T51.1700.04 | ID: 6223467 | EAN: 9009494995213)
Tandem 560H Tip-On Set – 500 mm 500 mm 81213743
  • 1x Paar Korpusschienen (Art.-Nr: 560H5000T | ID: 8558340 | EAN: 9009494732801)
  • 1x Kupplung links (Art.-Nr: T51.1700.04 | ID: 5130380 | EAN: 9009494995206)
  • 1x Kupplung rechts (Art.-Nr: T51.1700.04 | ID: 6223467 | EAN: 9009494995213)
Tandem 560H Tip-On Set – 520 mm 520 mm 81213750
  • 1x Paar Korpusschienen (Art.-Nr: 560H5200T | ID: 3419725 | EAN: 9009494732818)
  • 1x Kupplung links (Art.-Nr: T51.1700.04 | ID: 5130380 | EAN: 9009494995206)
  • 1x Kupplung rechts (Art.-Nr: T51.1700.04 | ID: 6223467 | EAN: 9009494995213)
Tandem 560H Tip-On Set – 550 mm 550 mm 81213767
  • 1x Paar Korpusschienen (Art.-Nr: 560H5500T | ID: 4655230 | EAN: 9009494732825)
  • 1x Kupplung links (Art.-Nr: T51.1700.04 | ID: 5130380 | EAN: 9009494995206)
  • 1x Kupplung rechts (Art.-Nr: T51.1700.04 | ID: 6223467 | EAN: 9009494995213)
Tandem 560H Tip-On Set – 600 mm 600 mm 81213774
  • 1x Paar Korpusschienen (Art.-Nr: 560H6000T | ID: 1830487 | EAN: 9009494732351)
  • 1x Kupplung links (Art.-Nr: T51.1700.04 | ID: 5130380 | EAN: 9009494995206)
  • 1x Kupplung rechts (Art.-Nr: T51.1700.04 | ID: 6223467 | EAN: 9009494995213)
