- Kategorie
- Montageplatten
- Ausführung
- CLIP - Kreuzform
- Bohrabstand
- 32 mm
- Bohrdurchmesser
- 5 mm
- Distanz
- 0 mm
- Einbautiefe
- 11.5 mm
- Höhe
- 8.5 mm
- Höheneinstellung
- +/- 3 mm
- Lieferumfang
- 1 Stück inkl. Systemschrauben (vormontiert)
- Maße
- Abstand Korpusvorderkante zur 1. Befestigungsposition 37 mm
- Material
- Stahl
- Montage
- zum Schrauben mit vormontierten Systemschrauben
- Oberfläche
- vernickelt

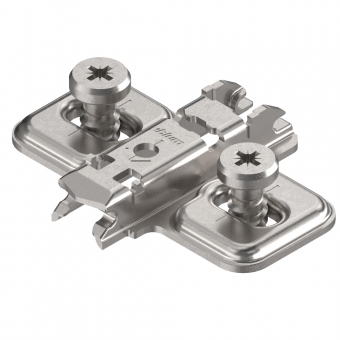

Blum 173L8100 / 173L8130 CLIP top Kreuzmontageplatten 37/32 mm
Lieferumfang: 1 Montageplatte mit vormontierten Systemschrauben Abstand Korpusvorderkante zur ersten Befestigungsposition: 37 mm Abstand zwischen den Befestigungspositionen: 32 mm - Platte aus Stahl, vernickelt - Höhenverstellung +/- 3 mm über Langloch Standardausführungen: - 173L8100: 0 mm Distanz, 8,5 mm Höhe - 173L8130: 3 mm Distanz, 11,5 mm Höhe Sonderausführung 173L8100.21 für Zwillingsanschlag: - 0 mm Distanz, 8,5 mm Höhe - Sondersystemschrauben mit 11,5 mm Länge statt 14,5 mm Der Zwillingsanschlag ist die Situation, in der zwei Türen an einer gemeinsamen Mittelseite laufen. Beide Platten sitzen dann in denselben Systembohrungen von entgegengesetzten Seiten, und normal lange Systemschrauben würden sich in der Mittelseite treffen. Mit der Anschlagart des Scharniers hat das nichts zu tun: Für ein Mittelanschlag-Scharnier nehmen Sie die Standardausführung. Welche Distanz? Die Distanz steuert den Frontaufschlag. Bei gleichem Scharnier und unveränderter Topfbohrung nimmt Distanz 3 mm genau 3 mm Aufschlag weg. 0 mm ist der Standardfall.
