- Kategorie
- Topfscharnier Eckanschlag
- Ausführung
- mit BLUMOTION Dämpfung - mit Zuhaltung (Feder / Schließautomatik)
- Bohrdurchmesser
- Topf: 35 mm
- Bohrtiefe
- 11.5 mm
- Einstellmöglichkeit
- 3-dimensional (mit entsprechender Montageplatte - siehe Zubehör)
- für Türdicke
- ab 15 mm
- Hinweis
- Ersatz für 74.155/110-05 74M155
- Kröpfung
- Eckanschlag
- Lieferumfang
- 1 Scharnier (ohne Montageplatte)
- Material
- Stahl
- Montage
- Tür am Korpus werkzeuglos (Clip-Technik) - Topfbef.: zum Schrauben
- Oberfläche
- vernickelt
- Öffnungswinkel
- 107 Grad
- Seitenverstellung
- +/- 2 mm (mit Schraube)
- Tiefenverstellung
- + 3/- 2 mm - komfortabel mit Gewindeschnecke
- Topfbefestigung
- Schraubversion

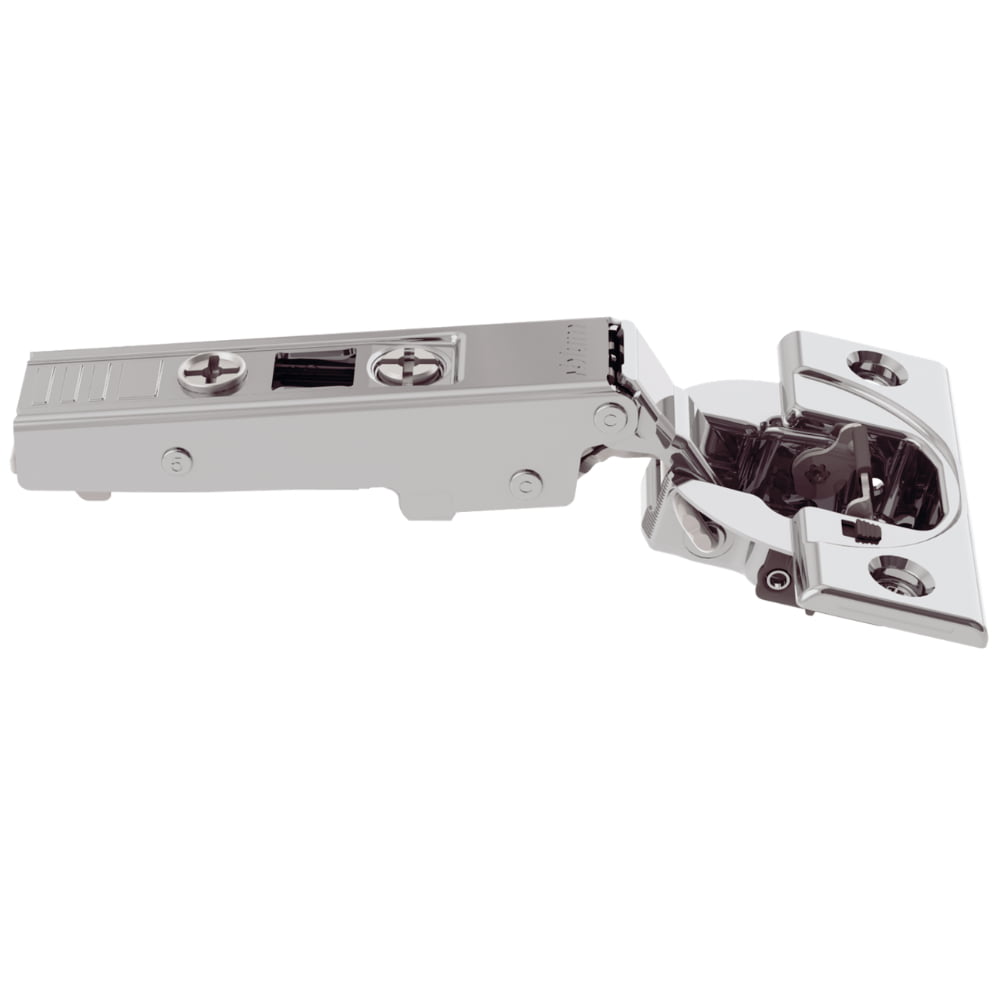

Blum Scharnier gedämpft inkl. Montageplatte, 107 Grad, 75B1550, Ersatz für 74.155 - Eckanschlag
Das 75B1550 ist laut Blum dasselbe Scharnier wie das alte 74.155 (110-05), einziger Unterschied ist die integrierte BLUMOTION-Dämpfung.
Es rastet auf vorhandene CLIP-Montageplatten: Ist Ihre alte Platte intakt, reicht das Scharnier allein. Bei defekter Platte messen Sie deren Gesamthöhe: 8,5 mm entspricht Distanz 0, 11,5 mm entspricht Distanz 3.
In den Ausführungen:
- 75B1550 einzeln: alte Montageplatte ist intakt und bleibt
- 75B1550 + Kreuzplatte 173L6100: alte Platte 8,5 mm hoch, Befestigung 37 mm
- 75B1550 + Kreuzplatte 173L6130: alte Platte 11,5 mm hoch, Befestigung 37 mm
- CLIP top 107 Grad-Scharnier Ersatz für 74.155 74M155
- Für Frontdicken ab 15 mm

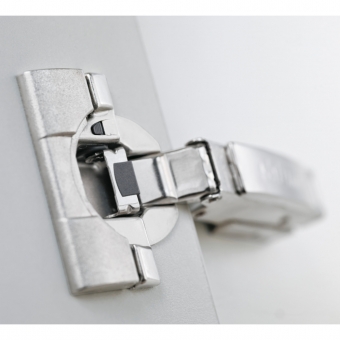

- CLIP top BLUMOTION mit integrierter, deaktivier-barer BLUMOTION-Dämpfung
- CLIP top mit Zuhaltung (Schließautomatik / Feder)
- Öffnungswinkel 107 Grad, 0 mm gekröpft
- 3-dimensionale Fronteinstellung

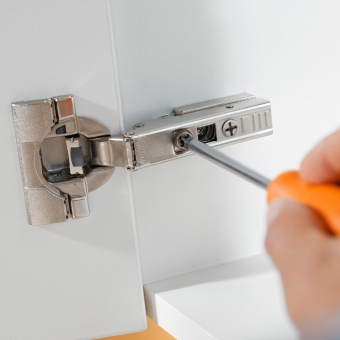

- Mit komfortabler Tiefenverstellung über Gewindeschnecke
- Werkzeuglose Montage und Demontage der Front am Korpus
173L1600 /73L1630 CLIP top Kreuzmontageplatte 37/32 mm
Material: Stahl
Oberfläche: vernickelt
Distanz: 0 / 3 mm
Höhe: 8,5 / 11,5 mm
Abstand Korpusvorderkante zur 1. Befestigungsposition: 37 mm
Abstand zwischen den Befestigungspositionen: 32 mm
Höheneinstellung: +/- 3 mm
Höheneinstellung: mit Langloch
Bestellhinweis: Empfohlene Schraubenlänge 17 mm (Artikel 87102811)
