SERVO-DRIVE Trägerprofil horizontal + Aufnahme

Artikelnummer: 92182254

SERVO-DRIVE Trägerprofil horizontal inkl. Trägerprofilaufnahme rechts/links (liegende Traverse) mit 1 Adapter für Antriebseinheit - Aluminium - Länge 650-800 mm / zum Ablängen 1143 mm ohne Kabel - für Korpusbreite 1161-1170 mm - Blum Z10T1143B, Z10D520

23,20 €/Set
Sofort lieferbar - 3 x am Lager - weitere kurzfristig nachlieferbar
Technische Details
Kategorie
Blum Servo Drive E-Auszug
Ausführung
liegende Traverse / horizontal
Einsatzbereich
Korpus mit einzelnem Auszugselement / SERVO-DRIVE für TANDEMBOX und Holzschubkasten Movento und TANDEM
Hinweis
Spanplatten- und Systemschrauben verwendbar
Korpusbreite
275-1200 mm
Länge
Aufnahme 650-800 mm / Trägerprofil 1143 mm zum Ablängen
Lieferumfang

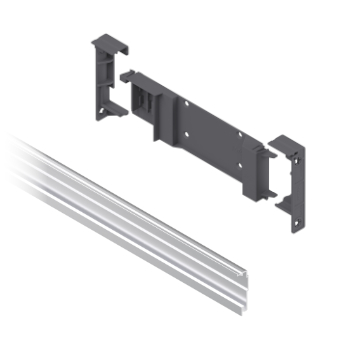

1 Alu-Trägerprofil L=1143 mm (ohne Kabel) + 1 Set Trägerprofilaufnahme (re./li.) inkl. 1 Adapter für Antriebseinheit
Montage
Trägerprofil zum Aufclipen / Aufnahme zum Schrauben an Korpus-Seitenwand
Oberfläche/Farbe
Aufnahme Staubgrau (RAL 7037) / Trägerprofil roh
Werkstoff
Aufnahme Kunststoff / Trägerprofil Aluminium

Set Trägerprofil horizontal (liegende Traverse) aus Aluminium inklusive Trägerprofilaufnahme (rechts/links) für Möbel mit einem einzelnen Blum SERVO-DRIVE Auszugselement.

Lieferumfang:
- 1 x Trägerprofilaufnahme Kunststoff links
- 1 x Trägerprofilaufnahme Kunststoff rechts
- 1 x Adapter für Antriebseinheit
- 1 x Alu-Trägerprofil horizontal

Trägerprofil:

Material: Aluminium
Befestigungsart: zum Aufclipen
Ausführung: zum Ablängen
Länge: 1143 mm
für Korpusbreiten: 275-1200 mm
für einen Korpus mit einem einzelnem Auszugselement
Farbe / Oberfläche: roh

Aufnahme:
liegende Traverse
Material: Kunststoff
Befestigungsart: zum Schrauben
Montage an Korpus-Seitenwand
Farbe/Oberfläche: R7037 Staubgrau
für einen Korpus mit einem einzelnen Auszugselement

SERVO-DRIVE für TANDEMBOX, MOVENTO und TANDEM
Die elektrische Öffnungsunterstützung für Schubkästen und Frontauszüge – mit oder ohne Griff – bietet volle Bedienungs- und Bewegungsfreiheit in der Küche. Durch leichtes Antippen öffnen sich Klappen und Auszüge automatisch. Für sanftes und leises Schließen sorgt BLUMOTION. Auch bei Stromausfall bleiben alle Beschläge voll funktionsfähig.
SERVO-DRIVE ist mit TANDEMBOX, dem Boxsystem aus Metall, und auch mit TANDEM und MOVENTO, den Führungssystemen für Holzschubkästen, kombinierbar.

Grundelemente / Programmumfang:
● Blum-Distanzpuffer
- gewährleistet den notwendigen Auslöseweg von 2 mm

● Trägerprofil
- zur Befestigung der Antriebseinheiten

● Trägerprofilaufnahme rechts/links für Korpuskonstruktion mit liegender Traverse
- zur Befestigung des Trägerprofils

● Antriebseinheit
- öffnet den Auszug

● Verbindungsknoten + Kabelendenschutz
- stellt die elektrische Verbindung zwischen Verteilerkabel und Trägerprofil bzw. Netzgerät her
Der Kabelendenschutz wird auf die „offenen“ Kabelenden aufgesteckt.

● Verteilerkabel zum Ablenken + Kabelendenschutz
- max. zulässige Betriebsspannung beträgt 24V
Der Kabelendenschutz wird auf die „offenen“ Kabelenden aufgesteckt.

● Blum-Netzgerät
- weltweit einsetzbar
- wandelt die landesspezifische Netzspannung in 24V Gleichspannung um
Je nach Aufstellungsort muss ein Netzkabel mit landesüblichem Stecker verwendet werden.

● Netzgeräthalterung (Bodenmontage)
- verstaut Netzgerät einfach und sicher
Soll das Netzgerät an der Wand angebracht werden, dann wird die Netzgeräthalterung „Wand“ verwendet.

Vorteile:
- Eine SERVO-DRIVE-Antriebseinheit für alle Anwendungen (für alle Korpusbreiten ab 275 mm)
- Für alle Nennlängen einsetzbar
- Spielend leicht öffnen
- Schließen sanft und leise dank BLUMOTION
- Geringe Einbautiefe
- Schubkasten kann während des Öffnens und Schließens an jeder Stelle angehalten werden
- Einfach zu deaktivieren – erleichtert das Reinigen und spart Energie

Weitere Infos unter: Download / Filme
