- Kategorie
- Kühlschrankscharniere
- Ausführung
- mit Zuhaltung (Feder)
- Befestigung
- Topf: zum Schrauben / Einpressen - EXPANDO-Platte
- Besonderheit
- komfortable 3-dimensionale Verstellung bei montiertem Kühlschrank - De-/Montage bei eingebautem Kühlschrank möglich - flache Bauhöhe
- Distanz
- 0 mm
- Durchmesser
- Topf-Ø 35 mm / Ø der Befestigungsbohrungen 5 mm
- Einsatzbereich
- Kühlschrank-Schlepptürscharnier
- Höhenverstellung
- +/- 3 mm - Platte mit Langloch
- Kröpfung
- gerade (Eckanschlag)
- Lieferumfang
- 1 Scharnier - 1 EXPANDO-Montageplatte
- Maße
- Türspalt 1.5 mm
- Material
- Stahltopf
- Oberfläche/Farbe
- vernickelt
- Öffnungswinkel
- 95 Grad
- Seitenverstellung
- +/- 2 mm
- Tiefenverstellung
- +/- 2 mm (mit Schraube)
- verwendbar für
- dickere Korpusseiten / bei Frontstärke bis zu 30 mm

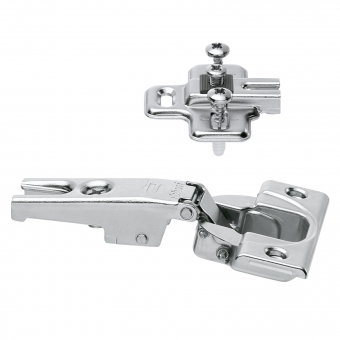

Blum MODUL Kühlschrank-Schlepptürscharnier 91K9550 / 91K9580 (Ersatz für Blum 80.050.01) – inklusive passender EXPANDO-Montageplatte 194K6100E
Das Schlepptürband für Kühlschränke bietet ein breites Anwendungsspektrum. Es lässt sich – dank geringer Bauhöhe – selbst bei dickeren Korpusseiten und einer Frontstärke bis zu 30 mm einsetzen. Es ersetzt unter anderem das ältere Blum-Scharnier mit der Nummer 80.050.01 (auch als 80.050.-01.23 bekannt), je nach Küchengeneration in einer von zwei Varianten.
Welche Variante passt zu Ihrer Küche:
- 91K9550, zum Anschrauben: für ältere IKEA FAKTUM-Küchen passend. Details zur genauen Unterscheidung der Scharnier-Generationen und zur Montage finden Sie in der Beschreibung dieser Variante.
- 91K9580, zum Einpressen: Ersatz für das UTRUSTA-Scharnier in aktuellen IKEA METOD-Küchen.
Lieferumfang: 1 Scharnier, 1 EXPANDO-Montageplatte
Wichtig für die Bestellmenge: Tauschen Sie immer alle Scharniere einer Tür gemeinsam aus, altes und neues Scharnier haben eine andere Geometrie, gemischt stimmt die Symmetrie der Tür nicht mehr. Haben Sie an Ihrem Schrank zwei Türen (zum Beispiel Kühlschranktür oben, Gefrierschranktür unten), zählen Sie die benötigten Scharniere für beide Türen getrennt: Bleiben an einer Tür alte und an der anderen neue Scharniere gemischt, entsteht ein sichtbarer Versatz zwischen den Fronten.
Haftungshinweis: Für Umbau-, Bohr- und Montagearbeiten, die Sie in Eigenregie durchführen, übernehmen wir keine Haftung oder Gewährleistung. Prüfen Sie Maße und Bohrbild vor der Bestellung sorgfältig, im Zweifel hilft Ihnen unser Kundenservice weiter.
Vorteile:
- Ganzmetallscharnier für Schlepptüren bei Kühlschränken
- Bandarm mit Aufschiebetechnik (mit Montageplatte 194K6100E)
- Die 3-dimensionale Verstellung ist bei montiertem Kühlschrank gut zugänglich.
- Die Front kann bei montiertem Kühlschrank abgenommen werden.
- Es sind Frontstärken bis zu 30 mm möglich.
- Der Kühlschrank kann bei bereits montierter Front eingeschoben werden.
Blum MODUL Scharniere 91K9550 / 91K9580
- Flache Bauhöhe
- Mit Schließautomatik (Feder)
- Öffnungswinkel 95 Grad
- Kröpfung: Eckanschlag (gerade)
- Topf-Befestigung: Schrauben (91K9550) / Einpressen (91K9580)
Blum MODUL Kreuzmontageplatte 194K6100E: Distanz: 0 mm | Material: Stahl | Oberfläche: vernickelt | Befestigung: EXPANDO (vormontierte Spezialschrauben mit Spreizdübel) | Abstand zwischen den Befestigungspositionen: 32 mm | Abstand Korpusvorderkante zur ersten Befestigungsposition: 37 mm | Durchmesser der Befestigungsbohrungen: 5 mm | Bohrtiefe der Befestigungsbohrungen: 11.5 mm | Montageplatten Höhenverstellung: mit Langloch
