- Kategorie
- Korpus & Möbelverbinder
- Ausführung
- Einteilverbinder mit integrierter Spreizmuffe
- Besonderheit
- lösbar - einteilig konstruiert für eine fehlerfreie Montage
- Bestellhinweis
- Bohrlehre (Zubehör) bitte separat bestellen. Ab Holzdicke 16 mm können die Abdeckkappen für Bohrlochdurchmesser 6 mm/Schaftlänge 4 mm verwendet werden.
- Bohrdurchmesser
- 8 mm - Zugangsbohrung zum Spannen: Ø 6 mm
- Einbautiefe
- asymmetrische Einstecktiefen 11/44 mm
- Einsatzbereich
- Korpusse/Regalboden - größere Möbel
- Farbe
- rotgrau
- für Holzdicke
- ab 15 mm
- Hinweis
- Nicht für Standard-Gehrungen geeignet. 45 Grad-Gehrungen erst ab einer Materialstärke von ca. 40 mm
- Länge
- ca. 55 mm
- Lieferumfang
- 1 Korpusverbinder
- Material
- Kunststoff und Zinkdruckguss
- Montage
- werkzeugloses Einstecken in Bohrloch-Ø 8 mm - Spannen mittels Innensechskantschlüssel SW3
- verwendbar für
- MDF/Spanplatten

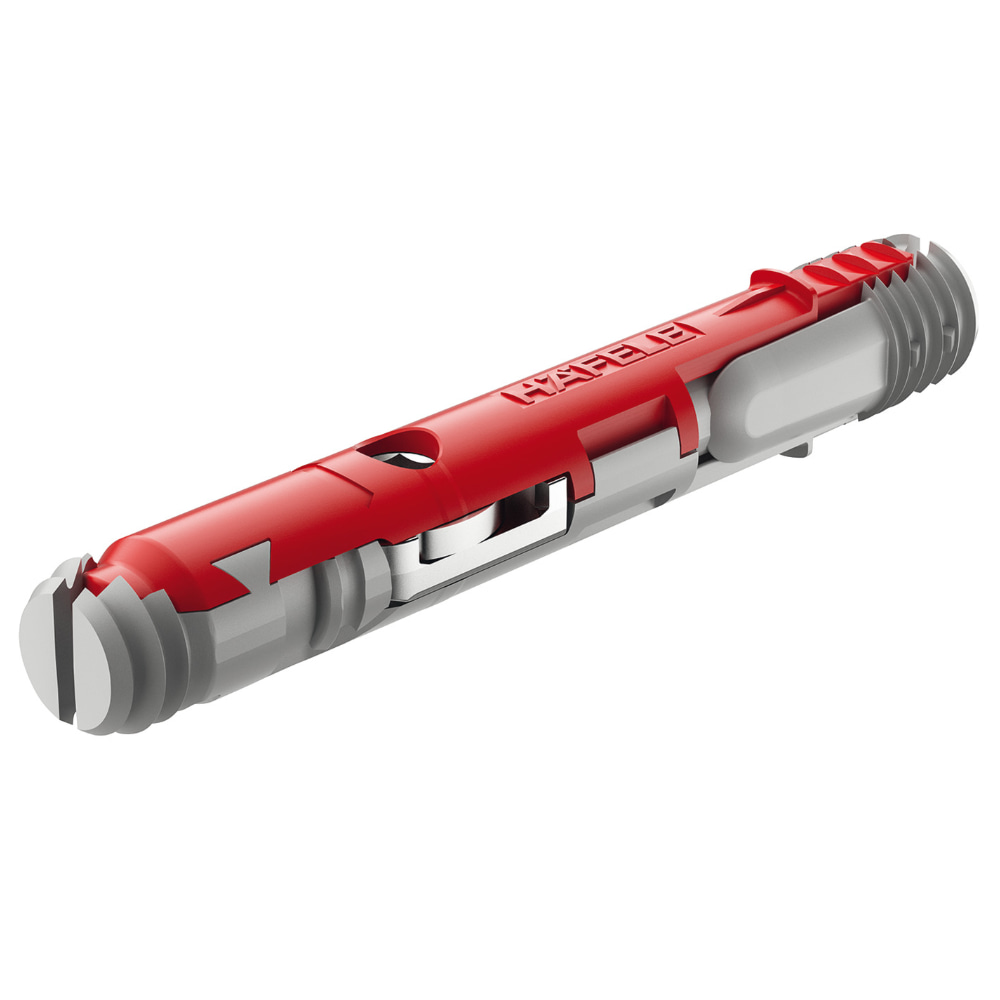

Korpusverbinder Ixconnect SC 8/60 für MDF- und Spanplatten ab 15 mm Stärke
Der einteilige Spreizverbinder SC 8/60 ist perfekt für größere Möbel, die für den Transport zerlegt und am Zielort aufgebaut werden. Er ist nach der Montage nahezu unsichtbar.
Lieferumfang: 1 Spreizverbinder (ohne Zubehör)
- Einteilverbinder für MDF und Spanplatten ab 15 mm Dicke
- Blitzschnelle, werkzeuglose Montage
- Passend für Standardbohrungen 8 mm
- Starker Halt durch 180-Grad-Drehung der Anzugsschraube (mit SW3)
- Nahezu unsichtbar: nur 6-mm-Zugangsbohrung sichtbar
- Demontierbar: bei Bedarf jederzeit lösbar
- Komfortable und effiziente Möbelmontage
Optionales Zubehör:
Bohrlehre für Ixconnector SC 8/60
Abdeckkappen für Ø 6 mm Bohrungen (ab 16 mm Holzdicke)

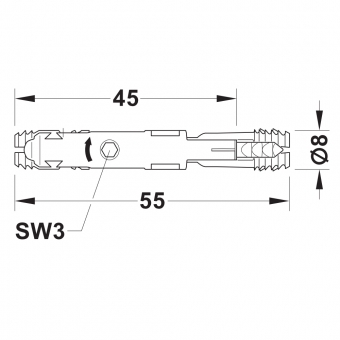

Wichtiger Hinweis zur Anwendung bei Gehrungen: Aufgrund seiner Gesamtlänge von ca. 55 mm und der asymmetrischen Einstecktiefen (11 mm / 44 mm) ist der Ixconnector SC 8/60 nicht für Standard-Gehrungsverbindungen geeignet. 45 Grad-Gehrungen können erst ab einer Materialstärke von mindestens ca. 40 mm realisiert werden.
Einfache Montage

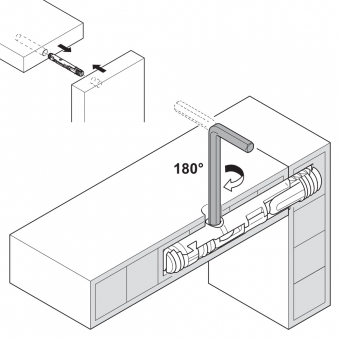

Den Spreizverbinder in die 8-mm-Bohrung einführen. Möbelteile manuell zusammenfügen und die vormontierte Anzugsschraube mit einem Sechskantschlüssel SW 3 (im Bohrschblonen-Set enthalten) durch eine 180-Grad-Drehung anziehen. Dadurch verspreizt sich der Verbinder in der Bohrung und zieht die Korpusteile zusammen – ähnlich wie ein Mauerdübel. Dies gewährt eine stabile, zuverlässige Verbindung. Bei Bedarf ist die Verbindung wieder lösbar.

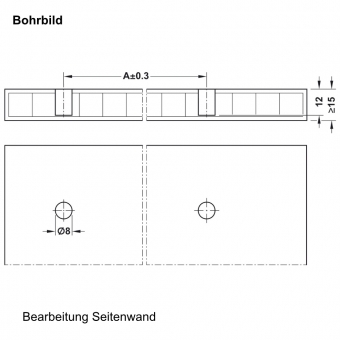

- Ø 8 mm Bohrungen in den zu verbindenden Teilen anbringen, Tiefen der asymmetrischen Einstecktiefen beachten (ca. 11 mm und 44 mm).

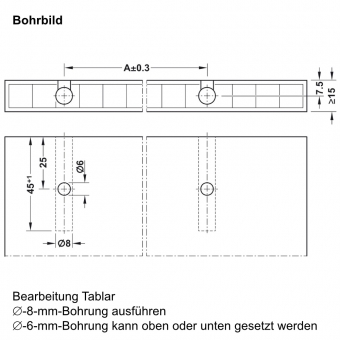

- Ø 6 mm Zugangsbohrung für den Innensechskantschlüssel bohren. Ixconnect werkzeuglos einstecken, Ausrichtung der Anzugsschraube für den Zugang durch die 6-mm-Bohrung prüfen.
- Verbinder durch 180-Grad-Drehung der Anzugsschraube mit Innensechskant spannen.
Sicherheitshinweise: Lesen Sie alle Angaben in der Gebrauchsanweisung, bevor Sie das Produkt aufbauen oder benutzen. Nicht für Kinder oder ungeübte Personen geeignet. Verpackung und Kleinteile außer Reichweite von Kindern aufbewahren.
