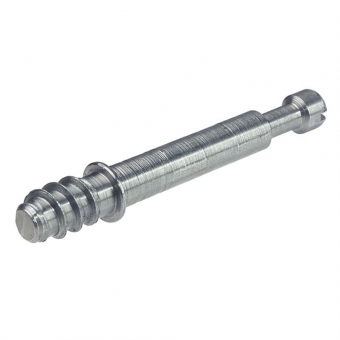

Bolzen Minifix Standard Ø 5 mm, mit Spezialgewinde

Artikelnummer: 37339299

Verbindungsbolzen MINIFIX S100, Stahl blank - mit Bolzenkopf-Durchmesser 5 mm - Spezialgewinde - Gewindelänge L 12 mm - Bohrmaß B 34 mm

0,18 €/Stück
Sofort lieferbar - 35 x am Lager - Lieferfrist 2-4 Werktage - weitere kurzfristig nachlieferbar
Technische Details
Kategorie
Minifix Korpusverbinder
Antrieb
Flachklinge
Besonderheit
auch beim wiederholten Lösen od. Festziehen gewährleistet der Beschlag ein sicheres und lockerungssicheres Verspannen
Bohrmaß B
34 mm
Einsatzbereich
Zubehör für MINIFIX Korpusverbinder
Gewinde
Spezialgewinde
Gewindelänge L
12 mm
Lieferumfang
1 Stück
Oberfläche
blank
verwendbar für
den stabilen Zusammenbau von Möbelkomponenten
Werkstoff
Stahl

Korpusverbinder Bolzen MINIFIX S100 Ø 5 mm - Verbindungbeschläge für den stabilen Zusammenbau von Möbelkomponenten.
Verbindungsbeschläge der Serie Minifix basieren auf dem zentrischen Kugelprinzip und ermöglichen es, eine große Anzugs- und Auflagefläche in einem kleinen Verbindergehäuse zu integrieren. Der halbkreisförmige Bolzenkopf wird im Minifix-Gehäuse absolut zentrisch geführt und formschlüssig verspannt.
Die Verbindung wird unsichtbar von der Innenseite montiert, die Spannkraft wird bei der Gehäusedrehung erreicht. Der Minifix-Beschlag gewährleistet - auch beim wiederholten Lösen oder Festziehen - ein sicheres und lockerungssicheres Verspannen.

Material: Stahl
Oberfläche: blank
Bolzenbohrung: Durchmesser 5 mm
Bohr-Durchmesser: 12 oder 15 mm (abhängig von gewähltem Verbindergehäuse)
Bohrtiefe: abhängig von gewähltem Verbindergehäuse und Holzdicke
Bohrmaß B: Abstand von Minifix-Gehäusemitte bis Vorderkante 34 mm
für Holzdicke: 13 - 29 mm
Maß A: Abstand von Mitte Bolzenbohrung bis Oberkante Gehäuse

Ein Korpusverbinder besteht aus:
Verbindergehäuse, Bolzen und Schraube (Zubehör unter Montagetechnik).
Zusätzlich sind passende Abdeckkappen in verschiedenen Farben erhältlich.

Verspannung:
Der Markierungspfeil muss beim Einsetzen des Gehäuses genau in Richtung Bolzen zeigen.

Vorteile:
- Kein Versetzen der Konstruktionsböden und Tablare gegen die Seitenwand (Bolzen wird stets zentrisch geführt)
- Anzugsweg von über 5 mm bei knapp einer halben Gehäuseumdrehung gleicht Toleranzen im Bohrmaß von +1 bis ca. -0,5 mm ohne Spannverlust aus
- Spannkraft beim Verspannen des Gehäuses wird schnell erreicht, ohne dass das Gehäuse bis zum Anschlag gedreht werden muss
- Sichere Montage und schnelle Demontage
- Zierliche und elegante Form
