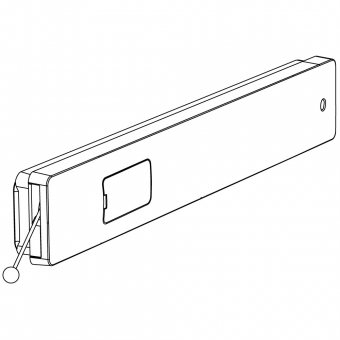

Klappenhalter mit Seilzug für Klappen aus Holz WINCH

Artikelnummer: 88221741000

Klappenbeschlag Seilzug, Drahtseil Typ WINCH Federkraft 6-20, stufenlos einstellbare Bremskraft - für Klappenhöhen 200-480 mm - Auswahl des richtigen Typs anhand d. Richtwerttabelle - Gehäuse 42 x 22 x 257 mm - 1 Beschlag ohne Zubehör

Sofort lieferbar passendes Zubehör
Technische Details
Kategorie
Klappenbeschläge
Anschlag
links / rechts (oder beidseitig verwendbar)
Ausführung
Typ (Feder) 6 / 10 / 14 / 16 / 20
Bestellhinweis
Frontbefestigung muss extra bestellt werden!
Einsatzbereich
Küchenschrank - Klappen mit verschiedenen Gewichten
Gewicht der Front
Für die Auswahl des Beschlags ermitteln Sie die Fronthöhe und das -Gewicht und wählen anhand der Richtwerttabelle den richtigen Typ (siehe Downloads)!
Hinweis
Das Gewicht und die Position der Griffe können die Leistung des Mechanismus beeinflussen.
lichte Korpustiefe
min. 290 mm
Lieferumfang
1 Klappenhalter
Maße
Gehäuse 42 x 22 x 257 mm (B x H x L)
Material
Druckguss (Aluminium) oder Kunststoff (PVC)
Montage
Gehäuse wird in die Seitenwand gefräst oder mittels Adapter-Montageset aufgesetzt (siehe unter Zubehör).
Oberfläche/Farbe
aluminiumfinish poliert (glänzend) oder schwarz / weiß / grau
Verstellung
Bremskraft und Öffnungswinkel einstellbar
verwendbar für
Klappenhöhe 200-480 m - Holz- / Rahmentüren
Zubehör
Bolzen-Set zur Montage des Halters an die Seitenwand (aufgesetzt) - Frontbefestigung zum Einlassen od. Aufschrauben

Klappenbeschlag  WINCH mit Seilzug / Drahtseil / Stahlseil für Klappen aus Holz

  • Öffnungswinkel (Seilzug) verstellbar
  • Bremskraft (Dämpfung) stufenlos einstellbar
  • Nahezu ungehinderter seitlicher Zugriff auf den Schrankinhalt bei geöffneter Klappe

Lieferumfang: 1 Klappenhalter

Bestellhinweis: Die Frontbefestigung ist nicht im Lieferumfang enthalten und muss extra bestellt werden (unter Zubehör).
Für die Auswahl des Beschlags ermitteln Sie die Fronthöhe und das Frontgewicht und wählen anhand der Richtwerttabelle den richtigen Typ (siehe Downloads)!

WINCH Typ 6 / 10 / 14 / 16 / 20 jeweils in den Ausführungen:
- Anschlag links od. rechts
- Alu-Gehäuse poliert (mit schwarzer Kunststoffabdeckkappe) oder
- Kunststoff schwarz, weiß oder grau

Frontanbindungen aus Aluminium wahlweise: zum Einlassen (Abb. links) oder zum Aufschrauben (Abb. rechts)

Wichtiger Hinweis: Das Gewicht und die Position der Griffe können die Leistung des Mechanismus beeinflussen.

Montage
Das Gehäuse wird entweder in die Möbelseitenwand gefräst oder mittels Bolzen-Montageset* aufgesetzt.
Seilzuglänge und Dämpfung durch Kreuzschlitz PH2 verstellbar. Befestigung des Beschlags in der Ausfräsung (255 x 38 x 9 mm) durch Klemmvorrichtung mit Inbusschlüssel SW3.

* Optionales Zubehör
Befestigungsbolzen-Set: Adapterset zur Montage des Beschlages an die Seitenwand. Verwendung bei aufgesetzter Montage, zur Verspreizung des Klappenbeschlages.

Der elegante Bremsklappenhalter WINCH ermöglicht flüsterleises Öffnen mit Dämpfung und optimalen Zugriff auf den Schrankinnenraum. Das Gehäuse kann wahlweise in der Seitenwand eingefräst oder über zwei Verspreizungsbolzen (siehe unter Zubehör) aufgesetzt werden.
Für Klappenhöhe von 20 bis 48 cm, Holz- oder Rahmentüren. Die Öffnungs- / Schließkraft ist einstellbar – für den Einsatz von Klappen mit verschiedenen Gewichten.
Das Gehäuse ist aus Aluminium oder aus Kunststoff (PVC) hergestellt. Die Klappenanbindung zum Aufschrauben auf Holz- oder Holzrahmentüren ist aus vernickeltem Druckguss.
