Teleskopschienen, fachlich auch Kugelführungen genannt, werden in der Regel vertikal (seitlich) an der Schubkastenwange montiert. Einige Modelle lassen sich aber auch horizontal (flach) unter dem Schubkasten anbringen. Welche der beiden Montagearten möglich ist, gibt der Hersteller in den technischen Daten der jeweiligen Schiene vor.

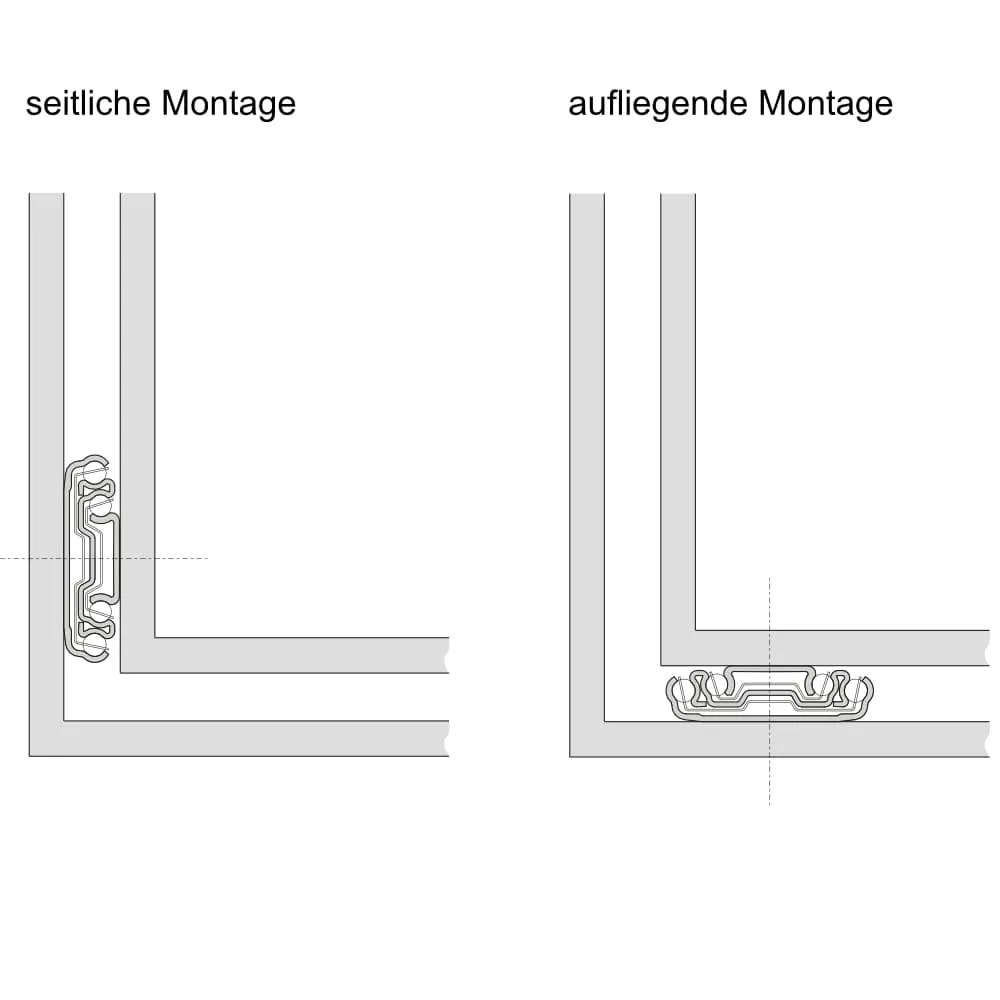

Vertikal oder horizontal: was ist gemeint#
Vertikale Montage (Seitenmontage): Die Schiene wird seitlich an der Schubkastenwange beziehungsweise an der Korpus-Innenseite verschraubt. Das ist der Standardfall für Kugelvollauszüge und Teilauszüge.
Horizontale Montage (Flachmontage, liegende Montage): Die Schiene wird unten am Boden des Schubkastens oder des beweglichen Elements verschraubt, also flach liegend. Diese Variante kommt zum Einsatz, wenn seitlich kein Platz für eine Schiene ist, zum Beispiel bei Tablaren, Auszugsplatten, Werkstatt-Schubladen mit voller Innennutzung oder bei breiten Schubladen mit Sondermaß.
Wichtige Faustregel: Lastwert sinkt auf etwa 25 Prozent#
Bei Flachmontage trägt eine Schiene nur noch etwa ein Viertel des bei vertikaler Montage angegebenen Werts. Eine Schiene mit 60 kg Lastwert in Vertikalmontage schafft flach montiert also nur noch rund 15 kg. Wer in der Werkstatt einen schweren Auszug plant, sollte deshalb von Anfang an mit dem reduzierten Wert kalkulieren, nicht mit dem Datenblatt-Wert für Seitenmontage.
Erkennung im Datenblatt: das 25-kg-Symbol#

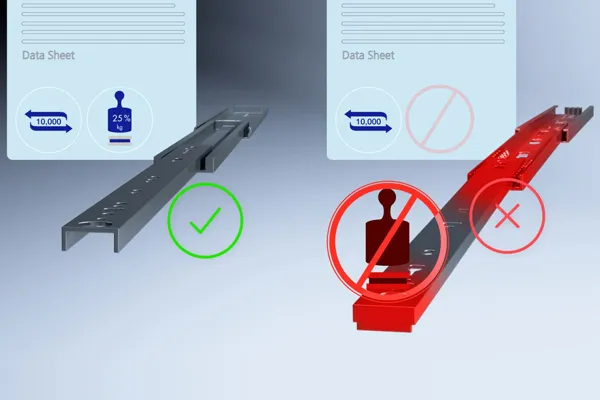

Ob eine Teleskopschiene für Flachmontage zugelassen ist, sehen Sie direkt im Produktdatenblatt des Herstellers. Accuride markiert die Freigabe mit einem charakteristischen 25-kg-Symbol. Fehlt dieses Symbol, ist die Schiene konstruktiv nur für die seitliche (vertikale) Montage vorgesehen.
Welche Accuride-Schienen sich für Flachmontage eignen#
Aus unserem Sortiment sind folgende Modelle ausdrücklich für die liegende Montage zugelassen:
- Accuride 9301-E Schwerlast-Kugelvollauszug bis 272 kg, Auszug mit hohem Lastwert speziell für liegende Montage.
- Accuride 7957 Schwerlast-Kugelvollauszug bis 160 kg mit Frontschnelltrennung, für seitliche, liegende oder Bodenmontage bei Schubladenbreiten bis 1000 mm.
- Accuride 3301 Kugel-Überauszug bis 68 kg, klassisch im 19-Zoll-Rack, ausdrücklich für Flachmontage freigegeben.
Bei den Aluminium-Linearführungen mit Kugelumlaufwagen sind die folgenden Modelle ebenfalls für die horizontale Montage gemacht:
Welche Schienen sich nicht für Flachmontage eignen#
Nicht jede Kugelführung verträgt Flachmontage. Konstruktionsbedingt scheiden Schienen aus, deren Zwischenelement nur über minimale Kugelbahnen verfügt oder deren äußeres Element flacher gehalten ist und daher seitliches Spiel zulässt. Solche Schienen laufen bei vertikaler Montage tadellos, bei Flachmontage können sich Schienenelemente und Kugelkäfige aber leicht voneinander lösen oder aneinander reiben, besonders bei hoher Last und großer Länge. Im Zweifel das Datenblatt der konkreten Schiene prüfen, dort steht die Montageart immer explizit.
Was Sie noch im Blick haben sollten#
Vor der Auswahl die Frage klären: Welche Last soll tatsächlich getragen werden, nicht nur das Datenblatt-Maximum? Bei Flachmontage gelten die ohnehin schon konservativ angegebenen Werte noch einmal nur zu rund einem Viertel. Eine Schiene mit etwas Reserve ist hier fast immer die bessere Wahl als das knapp dimensionierte Spar-Modell.
Mehr zur Auswahl der passenden Schubkasten-Führung steht im Ratgeber Bewegungstechnologien und Auszüge im Vergleich.
