Der Mechanismus sitzt im Wandspalt hinter der Rückwand, deshalb gibt es zwei Zugänge. Im eingebauten Möbel ist der Weg von innen der übliche: Sie stecken den Schraubendreher der Größe PH2 in Verlängerung des Aluprofils durch die Bohrung Ø 8 mm in der Rückwand, direkt auf die Verstellschraube. Die Position dieser optionalen Bohrung steht im Bohrplan des Hersteller-Datenblatts; am einfachsten bohren Sie sie gleich beim Einbau mit und verschließen sie mit einer Abdeckkappe. Der zweite Weg funktioniert, solange die Möbelrückseite zugänglich ist, etwa vor dem Aufhängen des Schranks: Dort erreichen Sie die Schraube direkt am Mechanismus, ganz ohne Bohrung.

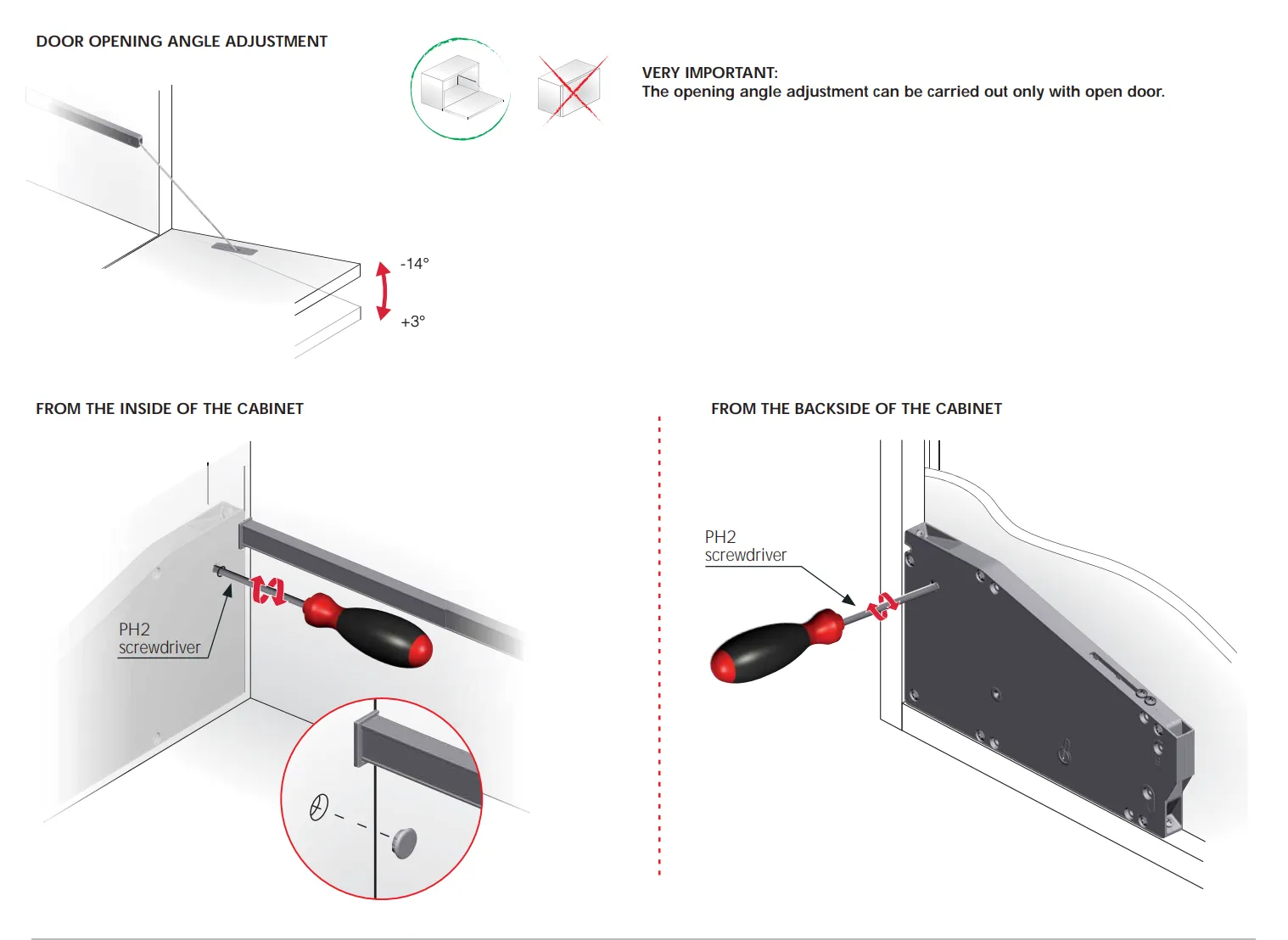

Öffnungswinkel am KIARO verstellen: Verstellbereich -14 bis +3 Grad, Zugang von innen durch die Rückwand-Bohrung oder von hinten am Mechanismus
Oben der Verstellbereich von -14° bis +3°, links der Zugang von innen durch die Ø-8-mm-Bohrung in der Rückwand, rechts der direkte Zugang von der Möbelrückseite. Zeichnungen: Hersteller-Datenblatt.

Warum die Stellschraube manchmal nicht zu sehen ist#

Wer den ausgebauten Beschlag in der Hand hält und durch das Zugangsloch im Gehäuse schaut, sieht oft keine Schraube. Das ist kein Defekt: Die Verstellschraube sitzt auf dem beweglichen Innenteil des Mechanismus, das mit dem Seil wandert. Erst wenn das Seil ausgezogen ist, die Klappe also offen steht, steht die Schraube hinter dem Zugangsloch. Aus demselben Grund schreibt das Datenblatt vor, den Öffnungswinkel nur bei geöffneter Klappe zu verstellen: Bei geschlossener Klappe oder am unmontierten Beschlag ist die Schraube nicht in Position.

Merkhilfe für beide KIARO-Justagen: Der Öffnungswinkel wird bei offener Klappe verstellt, die Bremskraft bei geschlossener. Bleiben Sie unter 90° Gesamtöffnung, sonst leiden die Klappenscharniere. Den kompletten Einbau zeigt die Anleitung KIARO Klappenhalter einbauen.
