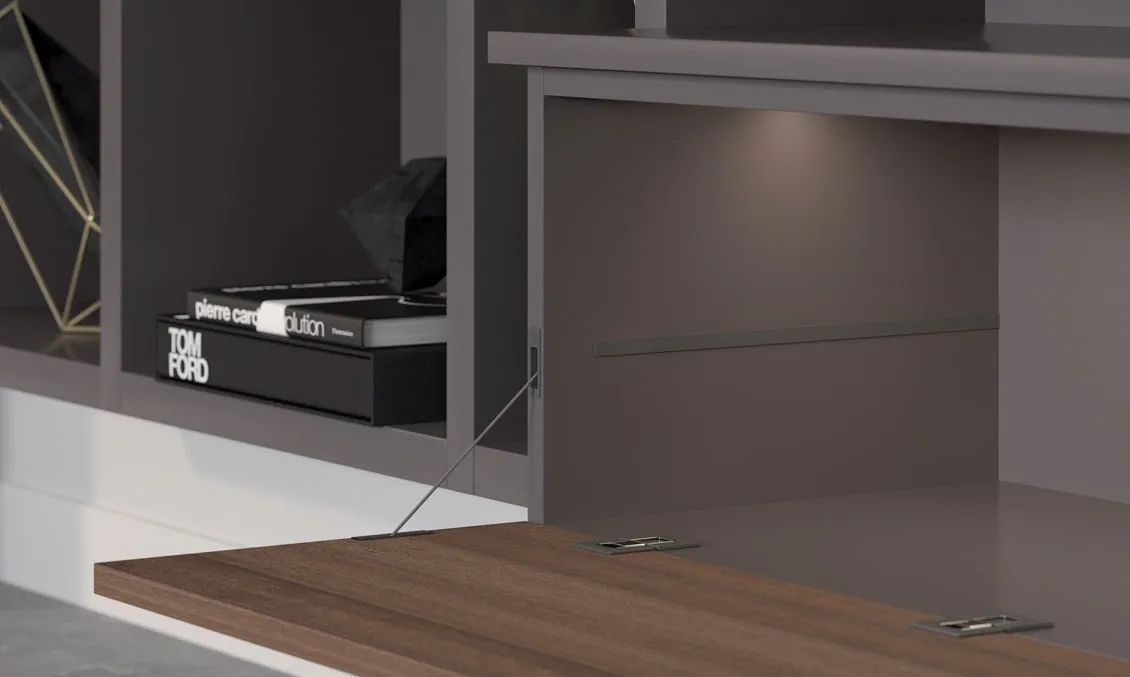

KIARO SKIN einbauen: Seilnut fräsen, Abdeckung aufsetzen

1. 1

   Einbausituation prüfen

   Prüfen Sie vor dem Fräsen die Rahmenbedingungen. Die Seilnut wird 13 mm tief in die Korpusseite gefräst, die Seitenwand braucht deshalb mindestens 16 mm Stärke. Der Mechanismus sitzt hinter der Rückwand und braucht dort mindestens 15 mm Wandspalt, der Innenraum mindestens 125 mm lichte Höhe. Die Klappe hängt an federlosen KIMANA Klappenbändern (Bohrplan der Broschüre), bei anderen federlosen Scharnieren die Maße vorab prüfen. Mehr als 90° Öffnung belastet die Scharniere; grifflose Fronten brauchen einen Push-Öffner.

2. 2

   Fräsungen und Bohrungen setzen

   Fräsen Sie nach dem Bohrplan der Hersteller-Broschüre: die Seilnut in der Innenseite der Korpusseite (13 mm tief) und die Fräsung für das Frontgehäuse an der Vorderkante der Seite (10,5 mm tief). Bohren Sie die Zapfen-Bohrungen Ø 5 x 8 mm, die Seildurchführung Ø 12 mm in der Rückwand, die optionale Bohrung Ø 8 mm für die Winkelverstellung und fräsen Sie die Tasche für den Fronthalter in der Klappe.

3. 3

   Fronthalter in der Front befestigen

   Lassen Sie den Fronthalter in die Frästasche der Klappe ein und verschrauben Sie ihn: mit Euro-Schrauben Ø 5 x 13 mm oder mit Senkkopf-Holzschrauben Ø 3,5 x 16 mm (Frontstärke mindestens 18 mm). Der Fronthalter ist derselbe wie beim KIARO ohne SKIN.

4. 4

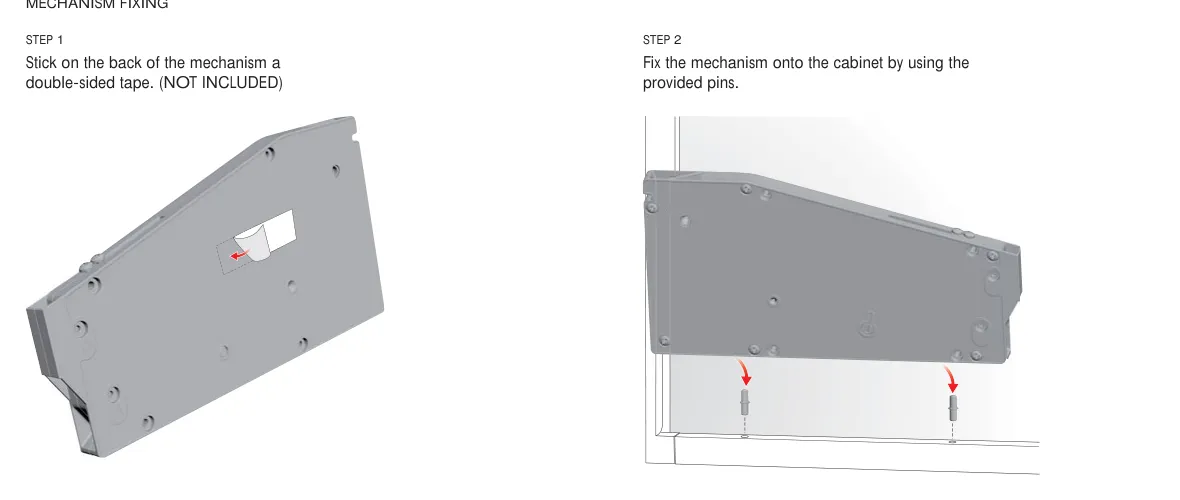

   Mechanismus einkleben und aufstecken

   Kleben Sie doppelseitiges Klebeband auf die Rückseite des Mechanismus; das Band liegt dem Set nicht bei. Setzen Sie den Mechanismus dann hinter der Rückwand mit den Zapfen in die Bohrungen und drücken Sie ihn an. Der Mechanismus ist nicht seitengebunden, er passt rechts und links.



5. 5

   Seil durch die Rückwand führen

   Führen Sie das Seil von hinten durch die Ø 12 mm Bohrung in der Rückwand nach vorn. Auf Maß gebracht wird es in den nächsten beiden Schritten.



6. 6

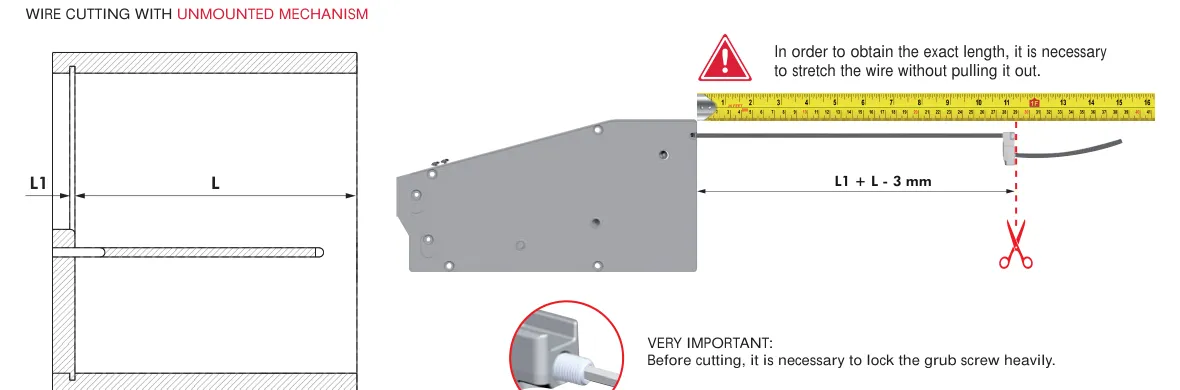

   Seillänge ermitteln

   Messen Sie die Strecke vom Seilaustritt bis zur Seilaufnahme am Fronthalter der geöffneten Klappe und ziehen Sie 3 mm ab. Straffen Sie das Seil zum Messen, ohne es aus dem Mechanismus herauszuziehen.



7. 7

   Endstück montieren und Seil kürzen

   Schieben Sie das Seil durch das Endstück und ziehen Sie es zurück, bis es anliegt. Ziehen Sie die Madenschraube M3 mit dem Innensechskantschlüssel 1,5 mm kräftig an. Erst danach schneiden Sie das überstehende Seil ab.

8. 8

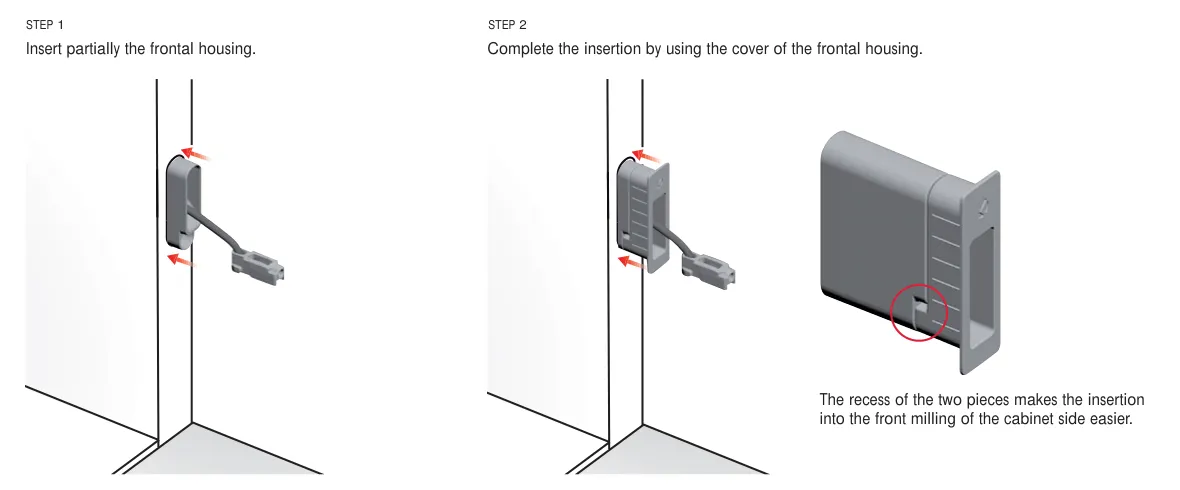

   Frontgehäuse in die Fräsung einsetzen

   Prüfen Sie zuerst die Richtung des Frontgehäuses (die Aussparung muss zur Seilnut zeigen, siehe OK/NO in der Zeichnung). Setzen Sie das Gehäuse teilweise in die Front-Fräsung ein und drücken Sie es mit dem Gehäusedeckel vollständig hinein: Die Aussparung der beiden Teile erleichtert das Einsetzen.



9. 9

   Seil in die Seitennut einlegen

   Legen Sie das Seil vom Frontgehäuse aus in die gefräste Nut der Korpusseite ein. Es verläuft jetzt komplett versenkt in der Seitenwand.



10. 10

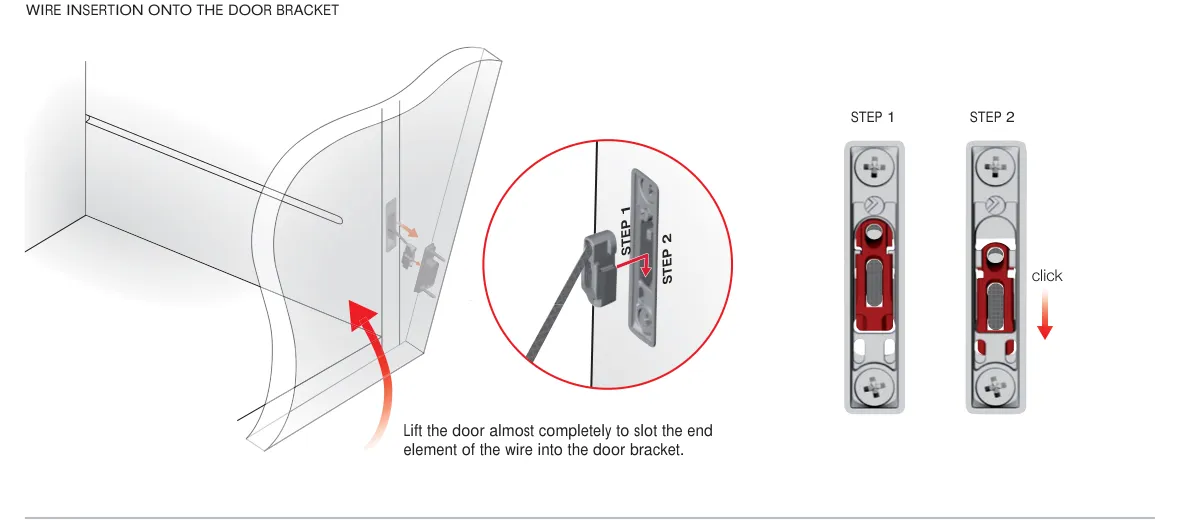

    Abdeckkappe aufsetzen, Seil einhängen

    Setzen Sie die Abdeckkappe auf den Fronthalter, bevor Sie die Klappe anheben. Heben Sie die Klappe dann fast ganz an und schieben Sie das Endstück in den Fronthalter, bis es hörbar einrastet.



11. 11

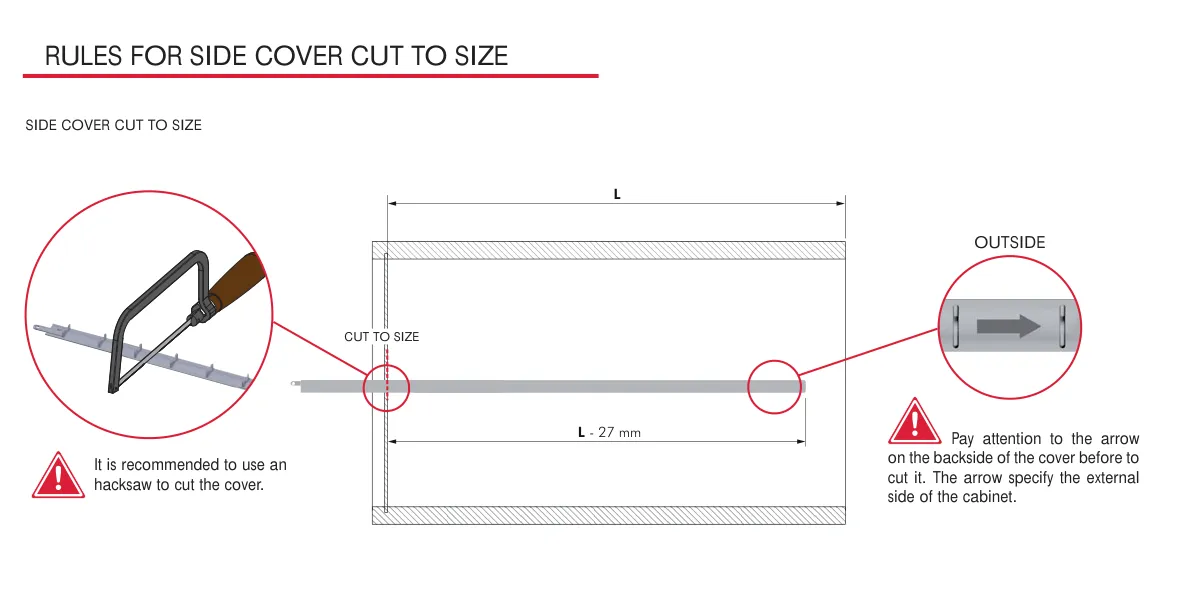

    Seitenabdeckung auf Maß kürzen

    Kürzen Sie die Seitenabdeckung mit der Metallsäge auf Innenraumlänge L minus 27 mm. Achten Sie vor dem Schnitt auf den Pfeil auf der Rückseite: Er zeigt zur Außenseite des Schranks. Bei Innenraumlängen über 527 mm brauchen Sie zwei Abdeckungen: eine komplette mit 500 mm plus eine zweite, gekürzt auf L minus 500 minus 27 mm; verbinden Sie den Stoß, bevor Sie die Abdeckung aufsetzen.



12. 12

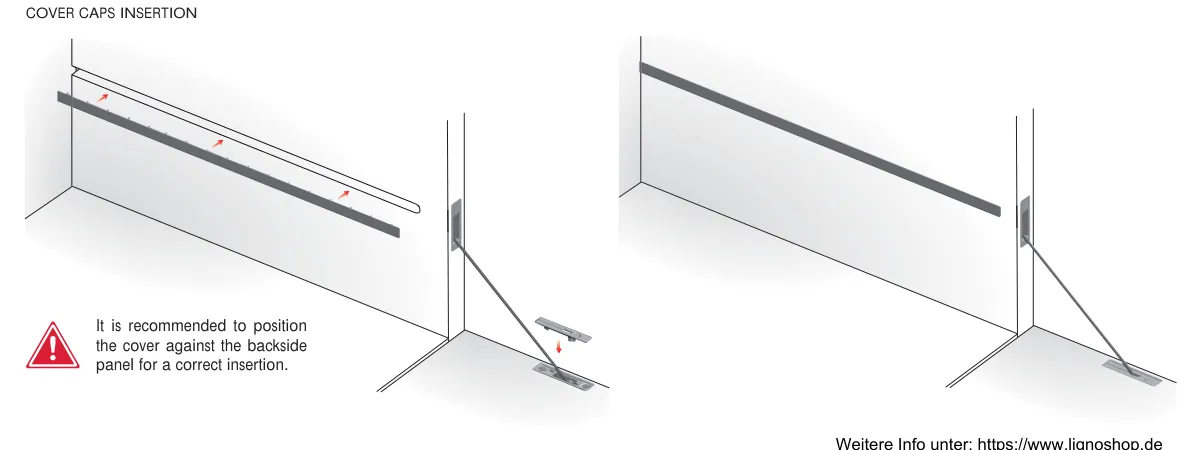

    Seitenabdeckung aufsetzen

    Setzen Sie die Abdeckung an der Rückwand an und drücken Sie sie über die ganze Länge in die Halterungen der Nut. Bei Plattenmaterial geringer Dichte sichern Sie die Halterungen zusätzlich mit Schrauben Ø 3,5 x 30 mm. Die Abdeckung ist lackierbar und kann vor der Montage farblich an den Korpus angepasst werden.



13. 13

    Bremskraft einstellen

    Schließen Sie die Klappe komplett und stellen Sie die Bremskraft über die Stellschrauben A und B ein. Der Kraftspeicher ist derselbe wie beim KIARO, es gilt die FAQ zur Bremskraft-Einstellung.

14. 14

    Öffnungswinkel prüfen

    Öffnen Sie die Klappe und prüfen Sie den Öffnungswinkel. Bei Bedarf verstellen Sie ihn mit einem PH2-Schraubendreher um -14° bis +3°. Den genauen Ablauf zeigt die FAQ zur Winkel-Einstellung.
